电流互感器知识点总结教学文稿

高中物理电流互感器概述及解释说明1. 引言1.1 概述电流互感器是一种广泛应用于电力系统和工业领域的重要电气设备，用于测量和监测电路中的电流。

它通过基本原理、分类、性能指标等方面的介绍来提供一个全面的了解。

本文将对电流互感器进行概述及详细解释说明，以增加读者对该设备的认识。

1.2 文章结构本文共分为五个部分，每个部分都有特定的主题内容。

首先，在引言部分，我们对整篇文章进行了概述和简要介绍。

接下来，在第二部分，我们将探讨电流互感器的基本原理，包括互感器的定义、磁场与电流之间的关系以及其工作原理。

在第三部分，我们将深入讨论电流互感器的分类及其在能源领域和工业领域中的应用。

然后，在第四部分，我们将重点介绍该设备的性能指标和参数测量方法，包括精度、负载误差、频率响应等方面的内容。

最后，在结论部分，我们将总结回顾所研究内容，并展望未来对电流互感器发展趋势提出展望，并提出可能的问题和可进一步探讨的方向。

1.3 目的本文旨在为读者提供关于高中物理电流互感器的全面概述和详细解释说明。

通过对电流互感器的基本原理、分类及应用领域、性能指标和参数测量方法等方面进行阐述，希望读者能够对该设备有更深入的了解和认识。

此外，通过对未来发展趋势的展望和提出问题以及可进一步探讨的方向，鼓励读者进行更多深入研究和思考，促进该领域的发展。

2. 电流互感器的基本原理：2.1 互感器的定义：电流互感器是一种用于测量或检测电流的装置，它能够根据远离其所测量的电路的线圈中通过的电流来产生相应的输出信号。

互感器通过相邻线圈的磁场耦合来实现这一转化过程。

2.2 磁场与电流的关系：根据安培定律，通过一条导体所产生的磁场与通过该导体中传送的电流成正比。

当电流变化时，其周围产生一个可检测到变化的磁场。

这就是基本原理：通过检测由待测电路产生的磁场，可以推断出该电路中正在流动的电流。

2.3 电流互感器的工作原理：电流互感器通常由两个线圈组成：主线圈和副线圈。

电流互感器的相关知识点总结电流互感器是一种电力系统中常用的电气设备，用于将高电流变成低电流，以便于测量和保护设备。

在电力系统中，电流互感器起着至关重要的作用，下面我们来总结一下电流互感器的相关知识点。

一、电流互感器的基本原理电流互感器利用电磁感应的原理，将高电流变成低电流，以便于测量和保护设备。

电流互感器的基本原理是通过在高电压电路中引入一根细线，将高电流变成低电流，然后通过变压器将低电流变成标准电流输出。

电流互感器的输出电流与输入电流成正比，输出电流一般为5A或1A。

二、电流互感器的分类1. 按照用途分类：电流互感器分为测量电流互感器和保护电流互感器。

2. 按照结构分类：电流互感器分为分合式电流互感器和整体式电流互感器。

3. 按照额定电流分类：电流互感器分为5A电流互感器和1A电流互感器。

三、电流互感器的使用1. 测量电流互感器通常用于电能表、电压表、电流表等电力测量仪表中，用来将高电流变成低电流，以便于测量。

2. 保护电流互感器通常用于电力系统中，用于测量电流和检测电路中的故障，以便于及时采取保护措施，保障电力系统的安全运行。

四、电流互感器的安装与调试电流互感器的安装和调试是电力系统中非常重要的一环。

在安装电流互感器时，应注意以下几点：1. 电流互感器的接线应符合电路图的要求。

2. 电流互感器的安装位置应合理，以便于测量和保护设备。

3. 安装时应注意电流互感器的方向，确保电流方向与电流互感器的标识一致。

在调试电流互感器时，应注意以下几点：1. 电流互感器的输出电流应符合要求。

2. 电流互感器的误差应符合标准要求。

3. 电流互感器的绝缘电阻应符合标准要求。

五、电流互感器的维护与保养电流互感器是一种精密设备，需要进行定期的维护和保养。

在维护和保养电流互感器时，应注意以下几点：1. 定期检查电流互感器的绝缘性能，防止绝缘击穿。

2. 定期清洗电流互感器表面的灰尘和污垢，以免影响电流互感器的精度。

3. 定期校验电流互感器的输出电流和误差，确保电流互感器的正常运行。

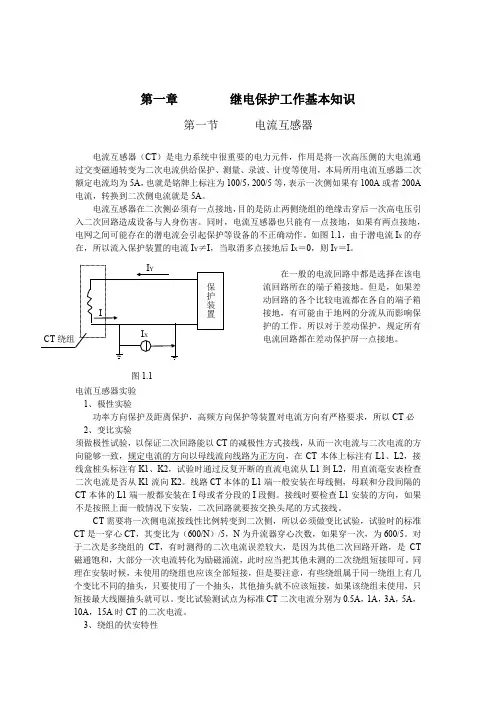

第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。

所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。

对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。

电流互感器小知识电流互感器是重要的电力设备，认识电流互感器是了解二次回路的基础。

今天我们就一起来认识一下电流互感器。

1、电流互感器的作用（1）将一次系统的电流信息准确传递到二次侧相关设备。

（2）将一次系统的大电流变换为二次侧的小电流，使得测量、计量仪表和继电保护等装置标准化、小型化，并降低了对二次设备绝缘的要求。

（3）将二次设备以及二次系统与一次系统高压设备在电气方面很好的隔离，保证了二次设备和人身的安全。

2、变比和准确度级电流互感器的二次参数包括变比和准确度级。

变比：表示一次电流与二次侧电流的比值，是继电保护整定计算及计量专业的重要参数。

变比的选择，首先应考虑额定工况下测量仪表的指示精度和满足保护装置额定输入电流及工作精度的要求。

例如，当保护装置的额定输入电流为5A时，在正常工况下，测量级的电流互感器二次输出电流应在1~4.5A之间比较合理。

如果太小，（如小于0.5A）就不合理了。

保护级的电流互感器，由于要保证在系统故障时不饱和，一般变比要大于测量级的电流互感器变比。

注意，电流互感器一次绕组，串联变比不变容量增大一倍；并联变比增大一倍，容量不变。

二次绕组，串联变比不变，容量增大一倍；并联变比减小一半，容量不变。

准确度级：目前，国内采用的电流互感器的准确度级有六个：0.1、0.2、0.5、1、3、5级。

按照计量、测量类和保护类两类讨论，计量测量类需要运行时精确测量，满足正常负荷下测量要求，保护类在故障态时进行保护，满足极限情况下的要求。

计量、测量准确等级：0.1、0.2、0.5等。

如0.5级表示在额定工况下，电流互感器的传递误差不大于0.5%。

保护准确等级：一般采用P级，例如，5P20，表示20倍额定电流下误差是5%，所以保护级虽然精度不如计量测量级，但具有很强的抗饱和能力。

所以CT的绕组不能使用错误，否则容易出现饱和现象，对于继电保护部分将出现误动或拒动（纵差保护容易误动，因为检测差流过大。

后备保护由于采集数值过小又会出现拒动的情况）。

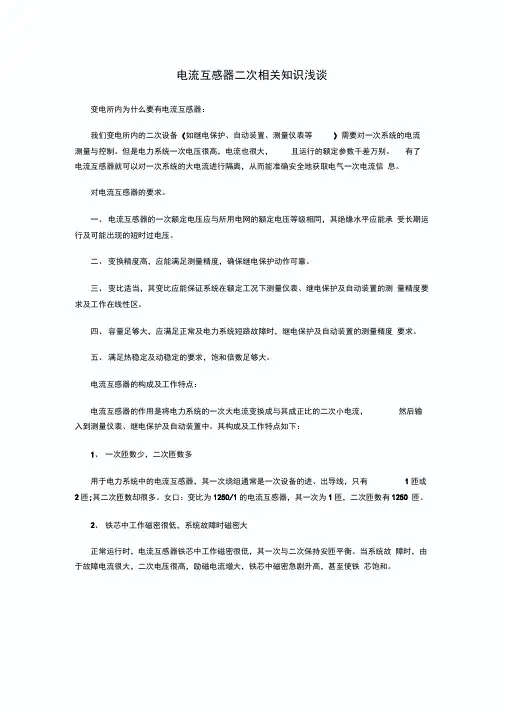

电流互感器二次相关知识浅谈
变电所内为什么要有电流互感器：
我们变电所内的二次设备（如继电保护、自动装置、测量仪表等）需要对一次系统的电流测量与控制。

但是电力系统一次电压很高，电流也很大，且运行的额定参数千差万别。

有了电流互感器就可以对一次系统的大电流进行隔离，从而能准确安全地获取电气一次电流信息。

对电流互感器的要求。

一、电流互感器的一次额定电压应与所用电网的额定电压等级相同，其绝缘水平应能承受长期运行及可能出现的短时过电压。

二、变换精度高，应能满足测量精度，确保继电保护动作可靠。

三、变比适当，其变比应能保证系统在额定工况下测量仪表、继电保护及自动装置的测量精度要求及工作在线性区。

四、容量足够大，应满足正常及电力系统短路故障时，继电保护及自动装置的测量精度要求。

五、满足热稳定及动稳定的要求，饱和倍数足够大。

电流互感器的构成及工作特点：
电流互感器的作用是将电力系统的一次大电流变换成与其成正比的二次小电流，然后输入到测量仪表、继电保护及自动装置中。

其构成及工作特点如下：
1、一次匝数少，二次匝数多
用于电力系统中的电流互感器，其一次绕组通常是一次设备的进、出导线，只有1匝或2匝;其二次匝数却很多。

女口：变比为1250/1的电流互感器，其一次为1匝，二次匝数有1250 匝。

2、铁芯中工作磁密很低，系统故障时磁密大
正常运行时，电流互感器铁芯中工作磁密很低，其一次与二次保持安匝平衡。

当系统故障时，由于故障电流很大，二次电压很高，励磁电流增大，铁芯中磁密急剧升高，甚至使铁芯饱和。

电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。

可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。

使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。

电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。

2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。

）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。

4)电流互感器的二次回路必须有且只能有一个接地点。

5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。

6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。

3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。

减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。

反之将K1与K2换位时，称为加极性。

危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。

电流互感器的相关知识点总结
什么是电流互感器？
电流互感器（Current Transformer，简称CT）是一种用于测量大电流的电力测量仪器，它能够将高电流变换成低电流，从而方便进行测量、保护和控制。

电流互感器的工作原理
电流互感器基于电磁感应原理工作。

当被测电流通过互感器的一侧主绕组时，通过变压器的作用，产生在另一侧副绕组上一个与被测电流成比例的次级电流。

电流互感器的特点
•具有较高的准确度和稳定性。

•能够将高电流变换成标准化的次级电流。

•具备绝缘和防护功能，确保安全操作。

•适用于交流电力系统的测量、保护和控制。

电流互感器的应用领域
电流互感器广泛应用于以下领域：
•电力系统中的电能计量和监测。

•电力系统中的继电保护和自动化装置。

•电力系统中的故障录波和分析。

•工业控制系统中的电流测量和监控。

常见问题
以下是一些关于电流互感器的常见问题：
•问题1：什么是变比误差？
变比误差是指实际变比与理论变比之间的差异。

它会导致测量误差的产生。

•问题2：电流互感器的标定方法有哪些？
常见的标定方法包括比较式标定法、电阻箱标定法和标准电流比差法等。

•问题3：如何确保电流互感器的安全使用？
应严格按照操作手册进行安装、维护和测试。

同时，注意保持良好的绝缘和防护措施，以确保安全使用。

1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。

•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。

1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。

1.3电流互感器极性的测量。

•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。

• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

电流互感器教案内容：介绍互感器作用、原理、分类、等相关知识。

目的：对互感器有个初步的了解并能正确的进行选型、使用。

了解新产品课型：新课题。

所需课时：2课时教学重点：压变、流变的原理及区别教学内容：第一节概述互感器是电力系统中测量仪表、继电保护和自动装置等二次设备获取相关电气一次设备回路信息的传感器。

互感器将高电压、大电流按比例变成低电压（110、100／√3、50V）和小电流（5、1、0.5A），其一次侧接在一次系统，二次侧接二次系统。

通常，测量仪表与继电保护和自动装置工作状态不同，分别接在互感器不同的二次回路中。

（如：保护、测量、计量）一、互感器的作用是：（1）使高压装置与测量仪表和继电器在电气方面很好的隔离，保证工作人员的安全。

（2）使测量仪表和继电器标准化和小型化，并可采用小截面电缆进行远距离测量。

（3）当电路上发生短路时，保护测量仪表的电流线圈，使它不受大电流的损害。

（4）能使用简单而经济的标准化仪表和继电器，并使二次回路接线简单。

为了确保工作人员在接触测量仪表和继电器时的安全，互感器的每一个二次绕组必须有一可靠的接地。

以防绕组间绝缘损坏而使二次部分长期存在高电压。

互感器包括电流互感器和电压互感器两大类，主要是电磁式的。

电容式电压互感器，在超高压系统中被广泛应用。

非电磁式的新型互感器，如光电耦合式、电容耦合式及无线电电磁波耦合式电流互感器目前使用不多。

第二节 电磁式电流互感器一、电磁式电流互感器的工作原理电力系统中广泛采用的是电磁式电流互感器（以下简称电流互感器，用TA 或CT 表示）。

它的工作原理与变压器相似，其原理接线如图所示。

其特点有：（1）一次绕组串联在被测电路中，匝数很少。

一次绕组中的电流完全取决于被测电路的电流，而与二次电流无关。

（2）二次绕组匝数多，且所串联的仪表或继电器的电流线圈阻抗很小，所以正常运行时，电流互感器接近于在短路状况下工作。

二、电流互感器的变比及误差（1）电流互感器一、二次额定电流之比，称为电流互感器的额定变（流）比K i ，可表示为K i =I N1/I N2≈N 2/N 1≈I 1/I 2式中 N 1、N 2：一、二次绕组匝数（2）由于铁芯中产生磁通，铁芯的发热和交变励磁以及二次绕组和二次回路导线的发热，电流变换消耗能量，使一次电流I 1与－I′2在数值和相位上都有差异，即测量结果有误差。

电流互感器教案
教案标题：电流互感器教案
教学目标：
1. 了解电流互感器的基本原理和工作原理
2. 掌握电流互感器在电路中的应用
3. 能够进行电流互感器的实验操作和数据分析
教学重点：
1. 电流互感器的定义和原理
2. 电流互感器在电路中的应用
3. 电流互感器实验操作和数据分析
教学难点：
1. 理解电流互感器的工作原理
2. 进行电流互感器实验操作和数据分析
教学准备：
1. 电流互感器实验仪器和材料
2. 电流互感器的相关资料和案例分析
3. 课堂教学PPT和实验操作指导书
教学过程：
1. 导入：通过展示电流互感器的实物和简单的案例分析，引出电流互感器的基本概念和作用。

2. 理论讲解：介绍电流互感器的定义、原理和工作原理，重点讲解电流互感器在电路中的应用。

3. 实验操作：组织学生进行电流互感器的实验操作，包括连接电路、调节参数和采集数据等步骤。

4. 数据分析：引导学生对实验数据进行分析和总结，探讨电流互感器在电路中的作用和影响因素。

5. 拓展应用：结合实际案例，引导学生思考电流互感器在工程领域的应用和发展趋势。

6. 总结回顾：对本节课的重点内容进行总结回顾，强化学生对电流互感器的理解和应用能力。

教学评价：
1. 实验报告：要求学生完成电流互感器实验报告，包括实验步骤、数据分析和结论等内容。

2. 学习表现：通过课堂讨论和实验操作的表现，评价学生对电流互感器理论和应用的掌握程度。

教学反思：
根据学生的学习情况和反馈意见，及时调整教学内容和方法，不断优化教学过程，提高教学效果。
