互感器专业知识培训考试试题

互感器专业知识培训考试试题82一、选择题(有几个选几个，每题4分)1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）A、浇注式B支柱式C干式2电流互感器保护级：10P15表示的意义为( B )A、15倍额定一次电流时互感器的复合误差大于10％B、15倍额定一次电流时互感器的复合误差小于10％C、15倍额定一次电流时互感器的比差大于10％D、15倍额定一次电流时互感器的比差小于10％3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VAA、10B、20C、404、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝A、40B、60C、80D、1005已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝A、略大于16000匝B、略小于16000匝C、等于16000匝6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）A、3KV峰值B、3KV有效值C、5KV峰值D、5KV有效值7、下列第（A、B ）项不是电流互感器例行试验项目A、温升试验B、绝缘热稳定试验C、匝间过电压试验D、局部放电试验8、影响电流互感器的误差的主要因数有（A、B、C ）A、铁心B、线圈匝数C、二次导线的粗细D、温度9、功率可用下列（A、B、C、D ）公式表示A、P＝I*RB、P=U2/RC、P=U*ID、P=W/t10、选择使用电流互感器必须知道（A、B、C、D、E、F、G ）A、外形及安装尺寸B、型号、规格及级别、容量C、额定电流比D、能承受的动热稳定电流E、使用时严禁二次开路F、使用时二次的一端必须接地G、使用环境条件11、产品订货时必须向客户问清（A、B、C、D、E ）A、变比B、额定容量C、产品型号D、级别E、使用环境条件12、测量用电压互感器的最新国家计量检定规程代号是（ B ）A、JJG313-94B、JJG314-94C、JJG1021-2007D、GB1207-2006E、GB1207-1997二、填空题(每题4分)1、电流互感器的最新国家标准代号为GB1208-2006 。

互感器及高压套管1）电容式电压互感器给定的准确度等级标识，其误差在指定使用条件下应在规定的限值内。

（√）2）电容式电压互感器的额定绝缘水平就是用一个电压值表征其互感器绝缘耐受电压的能力（×）3）对电压互感器二次绕组绝缘要求是：二次绕组（包括剩余电压绕组）之间及对地的短时工频耐受电压为2kV。

（×）4）户内树脂浇注互感器外绝缘应有满足使用环境条件的爬电距离，并通过凝露试验。

（√）5）电流互感器允许在设备最高电压下和额定连续热电流下长期运行。

（√）6）电压互感器停用前，应将二次回路主熔断器或自动开关断开，以防止电压反送。

（√）7）电压互感器高压熔断器连续熔断3～5次，应立即停用。

（×）8）互感器本体或引线端子有严重过热时，应立即停用。

（√）9）互感器高压套管严重裂纹、破损，互感器有严重放电，已威胁安全运行时应立即停用。

（√）10）互感器内部有严重异音、异味、冒烟或着火时，应立即停用。

（√）11）油浸式互感器严重漏油，看不到油位时应立即停用。

（√）12）电容套管、充油套管是以瓷套作为主绝缘。

（×）13）瓷套管以瓷作为主要绝缘。

（√）14）互感器轻微受潮可采用热油循环干燥法进行干燥处理，油温控制在75℃。

（×）15）对变电站中的电气设备应定期开展带电热成像工作，尤其是对套管及其引线接头、隔离开关触头、复合地线光缆等。

（√）16）油浸式互感器应选用带金属膨胀器微正压的结构型式。

（√）17）电容式电压互感器的中间变压器高压侧可装设氧化锌避雷器。

（×）18）对220kV及以上电压等级互感器可以进行任意电压下的介损试验。

（×）19）在工厂试验时，变压器套管应安装在供货的变压器上进行试验。

（√）20）防止套管、引线、分接开关引起事故。

套管的伞裙间距低于标准的，应采取加伞裙套或涂RTV等措施，防止雨闪事故。

（√）21）套管渗漏油时，应及时处理，防止内部受潮而损坏。

变压器互感器制造工考试模拟题含答案一、单选题（共100题，每题1分，共100分）1、变压器铭牌上的额定容量是指( )功率。

A、无功；B、有功；C、最大。

D、视在；正确答案：D2、稳压二极管主要是利用其（）特性，可以在电路中稳压。

A、恒流特性B、非线性C、单向导电性D、反向击穿特性正确答案：D3、用万用表测量1.9k的电阻，档位应该选择A、10kB、5kC、2kD、1k正确答案：C4、型号为3DD15的晶体三极管其主要应用性能是 ( )A、高频小功率B、高频大功率C、低频小功率D、低频大功率正确答案：D5、电烙铁的正确撤离方法是A、水平撤离B、垂直向下撤离C、45度撤离D、向上撤离正确答案：C6、参照《企业职工伤亡事故分类》，将危险因素分为（）类。

A、20B、37C、40D、25正确答案：A7、220kV电压互感器隔离开关作业时，应拉开二次熔断器是因为( )。

A、防止短路。

B、防止反充电；C、防止二次接地；D、防止熔断器熔断；正确答案：B8、电流互感器铁芯内的交变主磁通是由( )产生的。

A、一次和二次电流共同。

B、一次绕组内通过的电流；C、二次绕组内通过的电流；D、一次绕组两端电压；正确答案：B9、断路器接地金属壳上应装有( )并且具有良好导电性能的直径不小于12mm的接地螺钉。

A、粗造。

B、无锈；C、防锈；D、生锈；正确答案：C10、常用的焊料的主要成分是A、金B、银C、铅D、锡正确答案：D11、以下有关事故应急救援的相关法律法规，说法正确的是A、《使用有毒物品作业场所劳动保护条例》规定，从事使用有毒物品作业的用人单位应当配备应急救援人员和必要的应急救援器材、设备，并制定事故应急救援预案B、《关于特大安全事故行政责任追究的规定》中指出，乡人民***必须制定本地区的特大安全事故应急处理预案C、安全生产法》要求，生产经营单位的主要负责人具有组织制定并实施本单位的生产安全事故应急预案的职责D、《危险化学品安全管理条例》中规定了，危险化学品单位的事故应急救援预案应当报县级人民***负责化学品安全监督管理综合工作的部门备案正确答案：A12、在供电线路上安装保险丝，这种方法符合（）安全技术措施基本原则A、消除危险源B、设置薄弱环节C、限制能量D、隔离正确答案：B13、电容器在电路中用字母（）表示A、RB、CC、LD、H正确答案：B14、焊锡丝的正确撤离方法是A、水平撤离B、向上撤离C、45度撤离D、垂直向下撤离正确答案：C15、隔离开关的主要作用是( )。

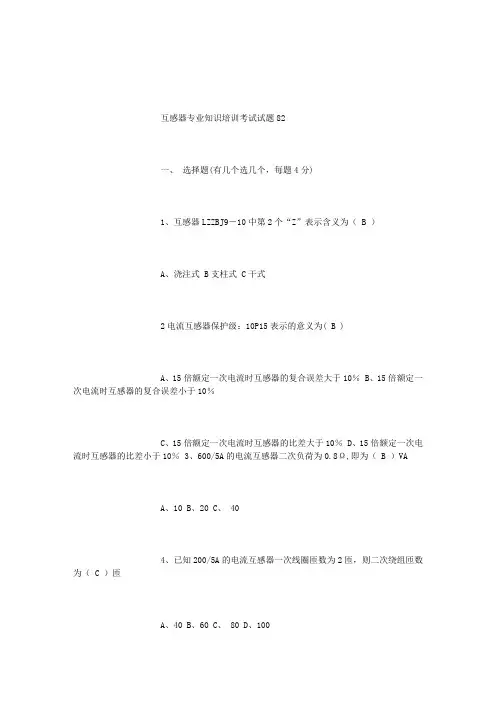

互感器专业知识培训考试试题82
一、选择题(有几个选几个，每题4分)
1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）
A、浇注式 B支柱式 C干式
2电流互感器保护级：10P15表示的意义为( B )
A、15倍额定一次电流时互感器的复合误差大于10％
B、15倍额定一次电流时互感器的复合误差小于10％
C、15倍额定一次电流时互感器的比差大于10％
D、15倍额定一次电流时互感器的比差小于10％ 3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VA
A、10
B、20
C、 40
4、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝
A、40
B、60
C、 80
D、100
5已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝
A、略大于16000匝
B、略小于16000匝
C、等于16000匝。

互感器试题：[例1] 设线路上的电流约为900A，应该怎样测量？电流互感器额定一次电流大于900A的为1000A，因此可选用1000/5的电流互感器和1000的电流表，这个电流表上标有应用1000/5的电流互感器，按图1接线就可由电流表的指示直接读出线路上的电流。

[例2] 在例1中，如线路电流为900A，问实际通过电流表的电流有多大？通过线路的电流为I1通过电流表的电流为I2，，因此由式（3）可以得到：I2 = I1/Kn=900/（1000/5）=4.5A实际通过电流表的电流是4.5A。

[例3] 在例1中，如改用普通5A电流表进行测量，当电流表读数为4.8A时，线路上的电流有多大？由公式（3）可以得到：I1=KnI2=1000/5*4.8=960A[例4]在10KV高压线路上通过约3A的电流，应如何测量？线路上的电流大约只有3A，可以采用普通的5A电流表进行测量，但是在高压线路上，不能直接用5A电流表进行测量，必须通过高压电流互感器，因此选用10KV 5/5高压电流互感器和5A电流表，按图1进行测量。

因为互感器的电流比为5/5，即一次电流等于二次电流，所以与直接测量时一样，电流表可以直接读出线路上的电流数值，这时电流互感器实际上是用来是绝缘隔离的作用。

由此可见，凡是不需要改变电流的大小，而需要二次和一次有绝缘隔离的，可以采用5/5的电流互感器。

[例5] LMZJ-0.5型电流互感器的额定容量为10VA，问它的额定负荷多大？由式（6）可以求得额定负荷Zn=Sn/25=10/25=0.4Ω[例6] 例5LMZJ-0.5型电流互感器的额定电压多高？型号上所标的0.5，说明其额定电压为0.5 KV，即为500V 低压电流互感器。

[例7] 额定负荷为0.2的电流互感器，其额定容量多大？由式（6）可以求得额定容量Sn=25Zn=25*0.2=5V A [例8] 额定容量为5VA的电流互感器，如果其额定二次电流为1A，求它的额定负荷。

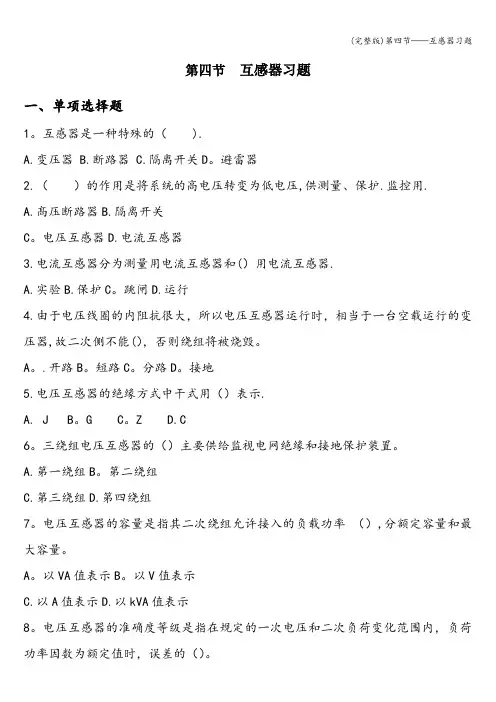

第四节互感器习题一、单项选择题1。

互感器是一种特殊的（ ).A.变压器B.断路器C.隔离开关D。

避雷器2.（）的作用是将系统的高电压转变为低电压,供测量、保护.监控用.A.髙压断路器B.隔离开关C。

电压互感器D.电流互感器3.电流互感器分为测量用电流互感器和(）用电流互感器.A.实验B.保护C。

跳闸D.运行4.由于电压线圈的内阻抗很大，所以电压互感器运行时，相当于一台空载运行的变压器,故二次侧不能(），否则绕组将被烧毁。

A。

.开路B。

短路C。

分路D。

接地5.电压互感器的绝缘方式中干式用（）表示.A. J B。

G C。

Z D.C6。

三绕组电压互感器的（）主要供给监视电网绝缘和接地保护装置。

A.第一绕组B。

第二绕组C.第三绕组D.第四绕组7。

电压互感器的容量是指其二次绕组允许接入的负载功率（）,分额定容量和最大容量。

A。

以VA值表示B。

以V值表示C.以A值表示D.以kVA值表示8。

电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内，负荷功率因数为额定值时，误差的（）。

A.最大限值B。

最小限值C.数值D.百分比9.电压互感器的准确度等级是指在规定的一次电压和二次负荷变化范围内,负荷功率因数为（）时，误差的最大限值.A。

0.7 B。

0.8 C.0。

9 D.额定值10。

对电压互感器的准确度，通常电力系统用的有0.2。

0.5、（)、3、3P、4P 级等.A.1B.1.5C.2D。

2.511。

对电压互感器的准确度，（）级一般用于测量仪表。

A。

0。

4B. 0。

5C.0.6D。

0.712。

对电压互感器的准确度，（）、3、3P、4P级一般用于保护.A。

1B。

1.5C.2D.2.513.对电压互感器的准确度，1. 3、3P、（）级一般用于保护。

A.4PB.4.5PC.5PD.5。

5P14。

当两台同型号的电压互感器接成(）形时，必须注意极性正确，否则会导致互感器线圈烧坏。

A。

VB。

WC.ND.M15.电压互感器二次回路允许有(）接地点^A。

一 选择题 1. 电流互感器一次安匝数（D ）二次安匝数。

A 、大于 B 、等于 C 、小于 D 、约等于 2. 有一台母线型电流互感器，变比为600/5，二次匝数为 （B ）。

A 、600 B 、120 C 、 24 3. 在一般的电流互感器中产生误差的主要原因是存在着（C ）。

A 、容性泄漏电流 B 、负荷电流C 、激磁电流D 、感性泄漏电流 4. 电机、变压器和互感器、电感线圈的铁心、铁磁电动系仪表的铁心必须采用（B ）。

A 、硬磁材料 B 、铁氧磁体及坡莫合金 C 、高矫顽力材料 D 、镍钴合金 5. 当电压互感器一、二次绕组匝数增大时，其误差的变化是（A ）。

A 、增大 B 、减小 C 、不变 D 、不定 6. 随着铁芯平均磁路长度的增大，电压互感器的空载误差（B ）。

A 、基本不变 B 、增大 C 、减小 D 、可能增大、也可能减小 7. 电压互感器的复数误差可分为两项，第二项是二次电流在（D ）上产生的压降。

A 、一次线圈阻抗 B 、二次线圈阻抗C 、一次线圈漏抗D 、一次、二次线圈阻抗 8. 电压互感器二次导线压降引起的角差，与（C ）成正比。

Ａ、导线电阻 B 、负荷导纳 C 、负荷电纳 D 、负荷功率因数 9. 单相连接导线长度为L ，电流互感器V 形连接时，连接导线计算长度为（C ）。

A 、L B 、2L C 、3L D 、3L 10. 当电压互感器所接二次负荷的导纳值减小时，其误差的变化是 （B ）。

A 、比值差往正，相位差往正 B 、比值差往正，相位差往负 C 、比值差负，相位差往正 11. 电流互感器二次阻抗折合到一次侧后，应乘（A ）倍。

（电流互感器的变比为K ） A 、1/K2 B 、1/K C 、K2 D 、K 12. 电压互感器空载误差分量是由（C ）引起的。

A 、励磁电流在一、二次绕组的阻抗上产生的压降 B 、励磁电流在励磁阻抗上产生的压降C 、励磁电流在一次绕组的阻抗上产生的压降D 、励磁电流在一、二次绕组上产生的压降 13. 电流互感器铭牌上所标的额定电压是指（B ）。

•••••••••••••••••••••电力互感器检定规程题库主要参考文献•••1 测量用互感器赵修民编著机械工业出版社(1986)•••2电能计量手册河南科学技术出版社1991•••3电力行业标准DL/T 448-2000 电能计量装置技术管理规程4 电力工业部计量检定人员培训教材辽宁科学技术出版社19955 国家电网公司生产运营部电能计量装置现场检验作业指导书（2003）6国家计量检定规程JJG1021－2007 电力互感器•7《电力互感器检定规程编写说明》（2007）8《JJG1021电力互感器条文解释》（2008）•(一) 填空题（每空1分）••1 电力系统中的互感器起着_高压隔离_和_按比率进行电流电压变换_的作用。

••2 电流互感器和电磁式电压互感器都是利用__电磁感应，把_一次绕组_的电流和电压传递到电气上隔离的•_二次绕组_。

••3 互感器的误差包括__比值差__和_相位差__•。

4 电流互感器按准确度分为0.1、0.2S、0.2、0.5S、0.5、1级。

5 电压互感器按准确度分为0.1、0.2、0.5、1级。

6 电力互感器可以在环境温度－25℃～55℃，相对湿度≤95%•条件下检定。

7 除非用户有要求，二次额定电流5A的电流互感器，下限负荷按3.75V A选取，二次额定电流1A的电流互感器，下限负荷按1V A选取。

电压互感器的下限负荷按2.5V A选取。

• 8 电压互感器有多个二次绕组时，下限负荷分配给被检二次绕组，其它绕组空载。

9 互感器在接续的两次检定中，其误差的变化，不得大于基本误差限值的2/3。

10 互感器运行变差定义为互感器误差受环境的影响而发生的变化。

11电流互感器运行中影响误差的因素有环境温度、剩磁、邻近一次导体磁场、高压漏电流等安匝法工作接线影响。

• 12电压互感器运行中影响误差的因素有环境温度一次导体磁场外电场工作接线频率。

• 13 电流互感器必须有1.5 倍的磁饱和裕度。

C.防止绝缘损坏
D.防止误操作
7.电压互感器的二次侧负载包括（）
A.电压表
B.保护装置
C.控制装置
D.电流表
8.电流互感器的变比误差可能受到以下哪些因素的影响？（）
A.一次侧电流的波形
B.互感器磁芯的材料
C.二次侧负载的性质
D.环境温度的变化
9.电压互感器的使用场合包括（）
A.电力系统计量
B.电力系统保护
C.接线电阻
D.接线安全性
13.电压互感器的角度误差可能受到以下哪些因素的影响？（）
A.二次侧负载的功率因数
B.一次侧电压的波形
C.互感器内部磁路的饱和
D.环境温度的变化
14.电流互感器在安装时需要注意（）
A.确保一次侧电流方向正确
B.避免与高电压设备过近
C.保持良好的通风条件
D.确保二次侧接线无误
B.测量和保护
C.控制系统运行
D.提供系统功率
18.电流互感器的二次侧负载可以是（）
A.电流表
B.保护装置
C.控制装置
D.能耗监测设备
19.电压互感器的绝缘结构包括（）
A.油浸式
B.干式
C.气体绝缘
D.充油式
20.电流互感器的运行维护工作包括（）
A.定期检查绝缘状况
B.定期校验变比误差
C.避免过载运行
C.一次电流与二次电压的比值与额定变比的偏差
D.二次电压与一次电流的比值与额定变比的偏差
7.电压互感器二次侧负载的接入方式有（）
A.星形和三角形
B.星形和倒三角形
C.直接接入和阻抗匹配
D.阻抗匹配和变压器接入
8.电流互感器的角度误差主要由（）
A.二次侧负载的功率因数引起

变压器互感器制造工考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1.直流稳压电源的外接负载发生变大时，输出电压的变化是( )A、基本不变B、变小C、不能确定D、变大正确答案：A2.在6～10kV中性点不接地系统中，发生接地时，非故障相的相电压将( )。

A、升高一倍。

B、不升高；C、同时降低；D、升高1.732倍；正确答案：D3.发热元件的安装要求是 ( )A、不允许直立安装B、允许贴板安装C、不允许悬空安装D、采用悬空，不允许贴板安装正确答案：D4.某变压器的一、二次绕组匝数比是25，二次侧电压是400V那么一次侧电压为( )。

A、35000V；B、10000V；C、40000V。

D、15000V；正确答案：B5.隔离开关因没有专门的( )装置，故不能用来接通负荷电流和切断短路电流。

A、灭弧；B、封闭；C、快速机构；D、绝缘。

正确答案：A6.标识为3R3的电阻器，其阻值应该是A、33ΩB、3300ΩC、330ΩD、3.3Ω正确答案：D7.变压器铭牌上的额定容量是指( )功率。

A、无功；B、视在；C、有功；D、最大。

正确答案：B8.输出信号的幅度随输入信号频率的变化关系为( )A、相频特性B、幅频特性C、动态特性D、静态特性正确答案：B9.以下关于支持保障系统中的通讯系统，说法不正确的是A、应设立备用的通讯系统B、通讯系统是保障应急救援工作正常开展的关键C、保证整个应急救援过程中救援组织内部以及内部与外部之间通讯的通畅D、明确通讯系统的法律责任正确答案：D10.以下属于化学性危险、有害因素的是A、有毒物质B、粉尘与气溶胶C、噪声危害D、电磁辐射正确答案：A11.GW5型隔离开关，当操作机构带动一个绝缘子柱转动( )时，经过齿轮转动，另一个绝缘子沿相反方向转动。

A、45°；B、90°；C、180°。

D、60°；正确答案：B12.焊接时将电路之间不应连接的地方误焊接起来的现象称为( )A、拆焊B、桥接C、虚焊D、漏焊正确答案：B13.变压器铭牌上标注有额定电压Ue＋5%，是说明该变压器是( )。

电流互感器校准上岗考核试题（答案）姓名：部门：考核分：上岗考核试题考核项目：电流互感器考核计量校准规范：JJG 313-2010、JJG1021-2007说明：1、总分100分，合格分60分。

2、考试时间90分钟. 3、考试方式：闭卷一、填空题（每题3分，共30分）1.电流互感器的相位误差定义为一次电流向量与二次电流向量的相位差。

2.标准电流互感器与被检电流互感器额定电流比相同，的准确度至少比被检互感器高两个等级，其实际误差不大于被检互感器基本误差限值的1/5 。

3.电力电流互感器按准确度分为0.1 、0.2S 、0.2 、0.5S 、0.5 和1级。

4.周期检定时，做标准用电流互感器误差测量在1/4额定负荷时，一般测5% 和100% 额定电流时的误差。

5.测量用电流互感器在额定频率，额定功率因数及二次负荷为25% 到100% 之间的任一数值时，其误差不都超过相应准确度级别所规定的允许误差。

6.在检定中，当电流互感器的一次绕组通有电流时，二次回路不能开路。

7.作一般测量用的电流互感器，每个测量点只需测量电流上升的误差。

8.互感器的基本误差包括_ 比值误差__和_ 相位误差__?。

9.检定0.1级电流互感器得到比值差为+0.012%，相位差为+2.35′。

数据修约后比值差为+0.012% 、相位差为。

10.测量用电流互感器的绕组极性规定为减极性。

二、选择题（每题3分，共30分）1.检互感器时需进行退磁，检 B 互感器时不需要退磁。

A电压；电流B电流；电压2.额定二次电流为5A，额定负荷7.5V A及以下的测量用电流互感器，下限负荷（制造厂未规定）为A V A。

A 2.5B 3.75C 1.8753.二次额定电流为5A的电力电流互感器，下限负荷一般按 B V A 选取。

A 2.5B 3.75C 14. 二次额定电流为1A的电力电流互感器，下限负荷一般按 C V A 选取。

A 2.5B 3.75C 15.测量用电流互感器的检定周期一般为年。

一、判断题1、电压互感器的用途是把一次大电流按一定比例变小，用于测量等。

答案：错误2、电压互感器的互感比即为一、二次额定电压之比。

答案：正确3、互感器是供电系统中测量和保护用的设备。

答案：正确4、电流互感器是用小电流反映大电流值，直接供给仪表和继电装置。

答案：正确5、低压电流互感器二次绕组不用接地。

答案：正确6、电流互感器的二次绕组中应该装设熔断器或隔离开关。

答案：错误7、电压互感器可以隔离高压，保证了测量人员和仪表及保护装置的安全。

答案：正确8、把大电流按规定比例转换为小电流的电气设备，称为电流互感器，用TV表示。

答案：错误9、电流互感器二次侧不允许开路。

答案：正确10、电压互感器二次侧不允许短路。

答案：正确11、电压互感器二次侧接地是为了保护接地。

答案：正确12、电流互感器在运行中必须使铁芯及二次绕组牢固接地。

答案：正确13、电流互感器二次侧接地是为了保护接地。

答案：正确14、电流互感器的一次匝数很多，二次匝数很少。

答案：错误15、电流互感器的二次开路不会对设备产生不良影响。

答案：错误16、电流互感器二次开路会引起铁芯发热。

答案：正确17、电压互感器二次负载变化时，电压基本维持不变，相当于一个电压源。

答案：正确18、互感器二次绕组在接入仪表时极性的反正无所谓。

答案：错误19、110kV回路上的电流互感器属于一次设备。

答案：正确20、110kV回路上的电压互感器属于二次设备。

答案：错误21、三相五柱式电压互感器有两个二次绕组，一个接成星形，一个接成开口三角形。

答案：正确22、电压互感器开口三角形绕组的额定电压，在大接地系统中为100／3V。

答案：错误23、电压互感器二次回路通电试验时，为防止由二次侧向一次侧反充电，需将二次回路断开。

答案：错误24、电压互感器二次回路中均应装设熔断器和自动小开关。

答案：错误25、电压互感器的容量是指其二次绕组允许接入的负载功率。

答案：正确26、电压互感器的容量分为额定容量和最大容量。

13 电容分压器的电压系数应不大于被检互感器基本误差限值的___D___ 。

A. 1/3B. 1/4C. 1/5D. 1/1014 标准器的实际误差应不大于被检互感器基本误差限值的___C___ 。

A. 1/3B. 1/4C. 1/5D. 1/1015 额定电压下电压负荷箱的有功与无功分量误差应不超出__C____ 。

A. 3%B. 5%C. 6%D. 9%16 5%额定电流下电流负荷箱的有功与无功分量误差应不超出___D____ 。

A. 3%B. 5%C. 6 %D. 9%17 电流负荷箱上应标明外部___A___ 数值。

A. 接线电阻B. 分布电容C. 回路阻抗18 电流负荷箱的允许误差应按___A___计算。

A. 负荷值B. 负荷值减去接线电阻C. 负荷值加上接线电阻19 误差测量装置引起的测量误差应不大于___B___ 基本误差限值的1/10。

A. 标准器B. 被检互感器C. 校验仪D. 负荷箱20 电流电压百分表除满足1.5级外, 在规定的测量范围内, __A____应保持不变。

A. 内阻抗B. 误差C. 分辨力(三) 问答题（每题15分,共30分）1、试述电压互感器的检定的参比条件。

答：电压互感器检定的参比条件包括：环境温度－25℃～55℃，相对湿度≤95%，二次负荷为额定负荷～下限负荷，下限负荷规定为2.5VA，电源波形畸变系数≤5%，环境电磁强干扰强度不大于正常接线所产生的电磁场，外绝缘清洁干燥。

2、试述运行变差的定义。

答：电力互感器运行变差定义为互感器误差受运行环境的影响而发生的变化。

它可以由运行状态如环境温度、剩磁、邻近效应引起，也可以由运行方式引起，如变换高压电流互感器一次导体对地电压，变换大电流互感器一次导体回路等。

互感器培训考卷姓名得分一、填空题（每题2分，共34分）1．互感器包括（）、（）。

2．按工作原理电流互感器分为（）、（）、（）以及（）。

3．电流互感器的接线方式有（）、（）、（）以及（）。

4．电压互感器的接线方式有（）、（）、（）、（）以及（）。

5．电流互感器正常运行时二次侧不允许（），电压互感器正常运行时二次侧不允许（）。

二、判断题（每题2分，共26分）1、运行中的电流互感器二次绕组严禁开路。

（）2、电流互感器二次绕组可以接熔断器。

（）3、电流互感器相当于短路状态下的变压器。

（）4、运行中的电压互感器二次绕组严禁短路。

（）5、电压互感器的一次及二次绕组均应安装熔断器。

（）6、电压互感器相当于空载状态下的变压器。

（）7、电压互感器的万能接线必须采用三相三柱式电压互感器。

（）8、电压互感器是将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种二次设备使用。

（）9、二次回路导线受潮、腐蚀及损伤而发生一相接地，及二相接地不短路故障。

（）10、电压互感器二次侧和外壳应不接地。

（）11、电压互感器一、二次回路故障，可能造成电压互感器过流。

（）12、电压互感器内部存在着金属性短路，不会造成电压互感器二次回路短路。

（）13、电流互感器允许开路，电压互感器允许短路。

（）三、简答题（每题10分，共40分）1、电流互感器的作用有哪些？电压互感器的作用有哪些？2、电压互感器是如何分类的？3、运行中的电压互感器二次侧为什么不允许短路？4、互感器的二次为什么必须接地？。

互感器专业知识培训考试试题82一、选择题(有几个选几个，每题4分)1、互感器LZZBJ9－10中第2个“Z”表示含义为（ B ）A、浇注式B支柱式C干式2电流互感器保护级：10P15表示的意义为( B )A、15倍额定一次电流时互感器的复合误差大于10％B、15倍额定一次电流时互感器的复合误差小于10％C、15倍额定一次电流时互感器的比差大于10％D、15倍额定一次电流时互感器的比差小于10％3、600/5A的电流互感器二次负荷为0.8Ω,即为（ B ）VAA、10B、20C、404、已知200/5A的电流互感器一次线圈匝数为2匝，则二次绕组匝数为（ C ）匝A、40B、60C、80D、1005已知10000/100V的电压互感器二次线圈匝数为160匝，则一次线圈匝数为（ B ）匝A、略大于16000匝B、略小于16000匝C、等于16000匝6、产品JDJJ2－35的一次线圈“N”端对地工频试验电压值为（ D ）A、3KV峰值B、3KV有效值C、5KV峰值D、5KV有效值7、下列第（A、B ）项不是电流互感器例行试验项目A、温升试验B、绝缘热稳定试验C、匝间过电压试验D、局部放电试验8、影响电流互感器的误差的主要因数有（A、B、C ）A、铁心B、线圈匝数C、二次导线的粗细D、温度9、功率可用下列（A、B、C、D ）公式表示A、P＝I*RB、P=U2/RC、P=U*ID、P=W/t10、选择使用电流互感器必须知道（A、B、C、D、E、F、G ）A、外形及安装尺寸B、型号、规格及级别、容量C、额定电流比D、能承受的动热稳定电流E、使用时严禁二次开路F、使用时二次的一端必须接地G、使用环境条件11、产品订货时必须向客户问清（A、B、C、D、E ）A、变比B、额定容量C、产品型号D、级别E、使用环境条件12、测量用电压互感器的最新国家计量检定规程代号是（ B ）A、JJG313-94B、JJG314-94C、JJG1021-2007D、GB1207-2006E、GB1207-1997二、填空题(每题4分)1、电流互感器的最新国家标准代号为GB1208-2006 。

10kV～35KV计量用电压互感器技术规范试题
一、填空题
1、10 kV～35 kV做计量用电压互感器是指10 kV～35 kV做计量用途的式电压互感器。

2、电压互感器环境严酷等级分为级和级。

3、一次绕组与二次绕组的绝缘电阻不低于MΩ；二次绕组之间及二次绕组对接地的金属外壳之间绝缘电阻不低于MΩ。

二、判断题
1、绝缘水平包括互感器绕组额定工频耐受电压及额定雷电冲击耐受电压。

（）
2、电压互感器在额定电压励磁下时，应能承受持续时间为1 s的外部短路的机械效应和热效应而无损伤。

（）
3、在正常使用条件下，电压互感器的使用寿命应不低于20年。

（）
4、用绝缘电阻表法或伏安法（电压表电流表法）测量，施加2500 V的直流电压，偏差不超过±5%，测量误差不应超过±10%。

（）三、问答题
计量用电压互感器技术规范的试验方法包括哪些？。

（二）电压互感器1、什么是电压互感器？它有什么用途？答：电压互感器是一种电压的变换装置（也称仪用变压器，PT）。

它将高电压变换为低电压，以便用低压量值反映高压量值的变化。

因此，可以直接用普通电气仪表进行测量。

由于采用了电压互感器，各种测量仪表和保护装置不直接与高电压相连接，从而保证了仪表测量和继电保护工作的安全，也解决了高压测量的绝缘，制造测量仪表和继电器电压线圈制造上得以标准化，简化了制造工艺并降低了成本。

因此，电压互感器在电力系统中得到了广泛的应用。

2、电压互感器与变压器有何不同？答：电压互感器的构造和原理与普通变压器相同，它也是由铁芯，一次线圈，二次线圈，接线端子及绝缘支持物等组成。

电压互感器的一次线圈接于系统的线电压或相电压，其绝缘应随实际系统电压的高低而定。

一次线圈具有较多的匝数，二次线圈供给仪表或继电器的电压线圈。

电压互感器的工作原理与电力变压器相同，但由于用途不同，因此，在设计时也有不同的要求。

通常电力变压器在电压误差上虽有一定的要求，但是其满载的电压调整率（即（空载电压---满载电压）/满载电压；变动范围较大。

一、二次电压间的相角差也可以不考虑。

而电压互感器的误差要求则比电力变压器严格，电压调整率也应极小，只有这样才能保证其准确度等级的要求。

3、解释电压互感器的铭牌数据答（1）型号：J-----第一位时表示电压互感器；在第三位时表示油浸式，在第四位时，表示接地保护；S------第二位时表示三相；D------第二位时表示单相；G------第三位时表示干式；Z-------第三位时表示浇注式；W------第四位时表示五铁芯柱式；B-------第四位时表示有祉偿线圈的；C------第二位时表示串级绝缘，在第三位时表示瓷绝缘；（2）变压比：常以一、二次线圈的额定电压标出。

变压比K=U1e/u2e（3）误差等级：电压互感器变比误差的百分值。

通常为0.2、0.5、1、3级。

使用时根据负荷需要来选用。
