电气线路绝缘强度测试记录

(1).测试目的本实验是为了确保产品电气绝缘设计达到预先设计所需的要求，并符合相关标准, 减小操作人员和可能与设备接触的人员遭受电击或伤害的危险。

(2).测试条件：可参考GB19510.1-2004和GB8898-2001 “10.2-103a.用耐压测试仪和绝缘阻抗测试仪进行实验。

b.抗电强度电压值设定和P-S绝缘阻抗设定值见下表：表一介电强度试验电压另外对丁某些产品在客户有特殊要求时，按客户要求的标准测试。

(3).检验方法：将被测试产品的电源输入端L, N短接在一起，所有的输出端也短接在一起。

连接到绝缘阻抗测试仪或抗电强度测试仪进行实验。

(4).测试步骤：a.将抗电强度测试仪和绝缘阻抗测试仪设定在标准值上，对绝缘电阻施加1分钟的直流500V电压测试，绝缘电阻不小于表二所给值。

对抗电强度按下歹0规定：1.对承受直流(无纹波)电压应力的绝缘，用直流电压进行试验；2.对承受交流电压应力的绝缘，用电网电源频率的交流电压进行试验。

b.将被测试产品短接好，连到测试仪的输出线上。

c.开始测试，先用绝缘阻抗测试仪检测绝缘电阻；再用抗电强度测试仪测试抗电强度。

并做好相关记录。

(5).测试后检验：a.测试期间不能有火花、电弧产生；被测试样品绝缘应无闪络、击穿现象，耐压测试仪不报警。

b .测试完成后检测被测试样品的所有性能均需正常。

(6).注意要点：a.抗电强度测试时预先施加的试验电压不应大于规定电压值的一半，然后迅速将试验电压升高到全值并持续1min,漏电流不大于10mAb.设备的安全不应受到在预期使用中可能出现的湿热环境的损害，因此除另有特殊规定外，都应在湿热处理后，再立即进行绝缘电阻和抗电轻度测试来检验是否合格。

c.湿热处理要求：设备放进湿热箱之前，先放置在规定的t(20-30 C)和t+4k的环境中4小时。

然后再放入温度为(27-30) C,相对湿度为(90-95)%的湿热箱中放置48小时。

d.湿热箱的空气应流通，试验中不能使湿气或冷凝水凝结在设备上。

电气线路绝缘强度测试记录一、测试目的二、测试对象本次测试对象是公司A楼的电气线路，包括楼层间的主线路及分支线路，总长度约为1000米。

三、测试仪器本次测试使用的仪器有：1.高压测试仪：用于进行高压绝缘测试，测试范围为0-1000V；2.绝缘电阻测试仪：用于测量线路的绝缘电阻值。

四、测试方法1.测试前，确认测试仪器的状态良好，并进行仪器校准。

2.对每个测试点进行测试，测试过程中仪器的钳夹应牢固夹紧测试点。

3.高压绝缘测试：将高压测试仪的探头分别连接于待测线路的正负两极，设定测试电压为500V，测试持续时间为1分钟，记录测试结果。

4.绝缘电阻测试：将绝缘电阻测试仪的电极分别连接于待测线路的正负两极，进行绝缘电阻测量，记录测试结果。

五、测试结果记录测试点测试电压(V) 测试时间(min) 测试电流(A) 绝缘电阻(MΩ)150010.110250010.220350010.115450010.325550010.230...............六、测试结论根据测试结果，本次电气线路绝缘强度测试表明，待测线路的绝缘性能满足安全要求，未发现绝缘性能不合格的情况。

综合测试结果，线路的绝缘电阻值范围在10MΩ以上，高于标准要求的5MΩ，说明绝缘性能良好。

测试中未发现漏电、短路等异常现象，线路运行安全稳定。

七、测试建议1.定期进行电气线路的绝缘强度测试，保持设备及线路的绝缘性能良好，减少安全事故的发生。

2.执行防止线路潮湿、温度过高等因素影响绝缘强度的措施，提高绝缘性能的稳定性。

3.如发现线路存在绝缘性能不良情况，及时进行维修或更换。

八、备注。

电气绝缘电阻测试记录文本测试日期：YYYY年MM月DD日
测试设备：XXXX型号
测试员：XXX
测试对象：
设备名称：XXX
设备型号：XXX
设备编号：XXX
测试参数设置：
测试电压：XXXV
测试时间：XXXs
测试范围：XXXMΩ
测试结果：
测试开始时间：HH:MM:SS
测试结束时间：HH:MM:SS
测试数据记录：
测试编号测试时间测试电压(V)测试数值(MΩ)结果
---------------------------------------------------
1.HH:MM:SSXXXXXX通过
2.HH:MM:SSXXXXXX通过
3.HH:MM:SSXXXXXX通过
4.HH:MM:SSXXXXXX未通过
备注：XXX（如有特殊情况
测试结论：
根据上述测试结果，设备的电气绝缘电阻符合/不符合要求。

经过测试，绝缘电阻正常/存在问题，可能存在绝缘老化、漏电等安全隐患。

建议进行进一步的绝缘测试和维修工作。

测试员签字：_____________________
日期：YYYY年MM月DD日
审核人签字：_____________________
日期：YYYY年MM月DD日
以上是一份电气绝缘电阻测试记录的文本，记录了测试的基本信息、设备信息、测试参数设置、测试结果等内容。

通过对电气绝缘电阻的测试记录，可以及时评估设备的绝缘状态，确保设备的安全使用。

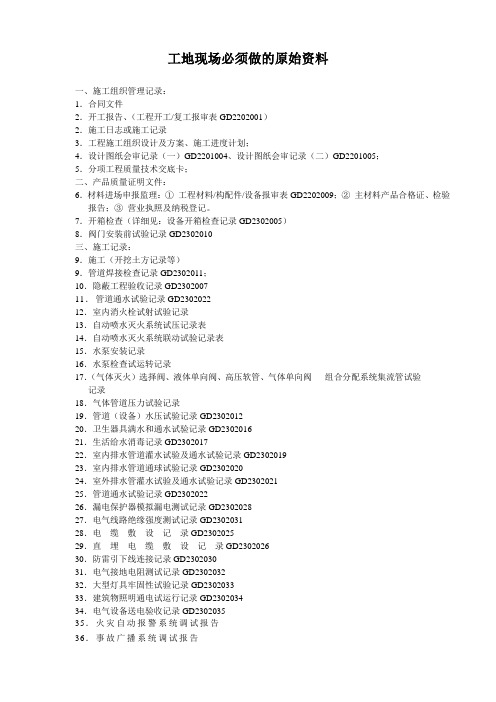

工地现场必须做的原始资料一、施工组织管理记录：1．合同文件2．开工报告、（工程开工/复工报审表GD2202001）2．施工日志或施工记录3．工程施工组织设计及方案、施工进度计划；4．设计图纸会审记录（一）GD2201004、设计图纸会审记录（二）GD2201005；5．分项工程质量技术交底卡；二、产品质量证明文件：6．材料进场申报监理：①工程材料/构配件/设备报审表GD2202009；②主材料产品合格证、检验报告；③营业执照及纳税登记。

7．开箱检查（详细见：设备开箱检查记录GD2302005）8．阀门安装前试验记录GD2302010三、施工记录：9．施工（开挖土方记录等）9．管道焊接检查记录GD2302011；10．隐蔽工程验收记录GD230200711．管道通水试验记录GD230202212．室内消火栓试射试验记录13．自动喷水灭火系统试压记录表14．自动喷水灭火系统联动试验记录表15．水泵安装记录16．水泵检查试运转记录17．（气体灭火）选择阀、液体单向阀、高压软管、气体单向阀组合分配系统集流管试验记录18．气体管道压力试验记录19．管道（设备）水压试验记录GD230201220．卫生器具满水和通水试验记录GD230201621．生活给水消毒记录GD230201722．室内排水管道灌水试验及通水试验记录GD230201923．室内排水管道通球试验记录GD230202024．室外排水管灌水试验及通水试验记录GD230202125．管道通水试验记录GD230202226．漏电保护器模拟漏电测试记录GD230202827．电气线路绝缘强度测试记录GD230203128．电缆敷设记录GD230202529．直埋电缆敷设记录GD230202630．防雷引下线连接记录GD230203031．电气接地电阻测试记录GD230203232．大型灯具牢固性试验记录GD230203333．建筑物照明通电试运行记录GD230203434．电气设备送电验收记录GD230203535．火灾自动报警系统调试报告36．事故广播系统调试报告37．消防、喷淋系统调试报告（应以实际的项目工程、按施工进度时间，现场必须做好原始记录的资料）三、竣工图：1．工程竣工图（必须画好修改的图纸，作为竣工图存档）2．单位工程竣工图登记表GD22010122011年4月（草）。

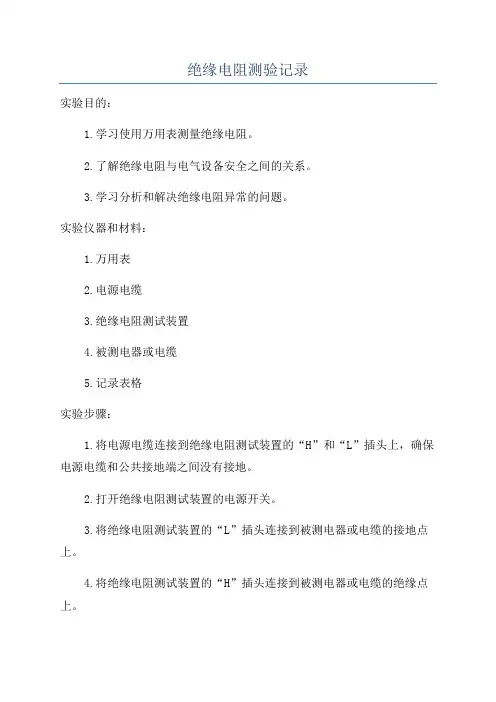

绝缘电阻测试记录绝缘电阻测试是一种用于评估电气设备或电线电缆绝缘性能的测试方法。
