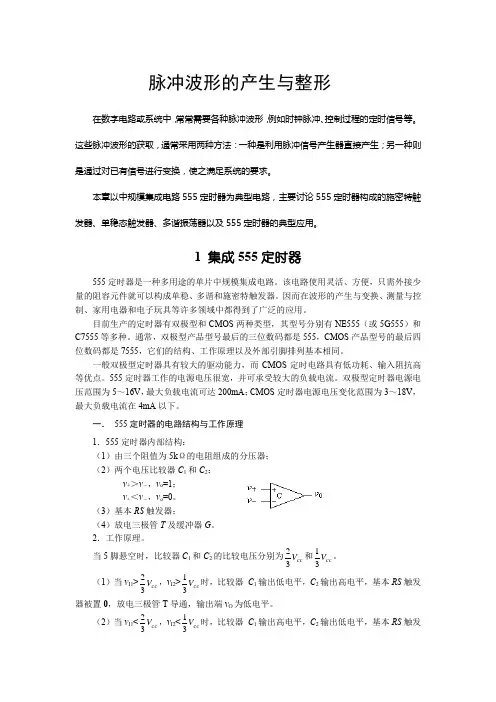

脉冲波形的产生与整形在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。
这些脉冲波形的获取，通常采用两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。
本章以中规模集成电路555定时器为典型电路，主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。
1 集成555定时器555定时器是一种多用途的单片中规模集成电路。
该电路使用灵活、方便，只需外接少量的阻容元件就可以构成单稳、多谐和施密特触发器。
因而在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS 两种类型，其型号分别有NE555（或5G555）和C7555等多种。
通常，双极型产品型号最后的三位数码都是555，CMOS 产品型号的最后四位数码都是7555，它们的结构、工作原理以及外部引脚排列基本相同。
一般双极型定时器具有较大的驱动能力，而CMOS 定时电路具有低功耗、输入阻抗高等优点。
555定时器工作的电源电压很宽，并可承受较大的负载电流。
双极型定时器电源电压范围为5～16V ，最大负载电流可达200mA ；CMOS 定时器电源电压变化范围为3～18V ，最大负载电流在4mA 以下。
一． 555定时器的电路结构与工作原理 1．555定时器内部结构：（1）由三个阻值为5k Ω的电阻组成的分压器； （2）两个电压比较器C 1和C 2：v +＞v －，v o =1； v +＜v －，v o =0。
（3）基本RS 触发器；（4）放电三极管T 及缓冲器G 。
2．工作原理。
当5脚悬空时，比较器C 1和C 2的比较电压分别为cc V 32和cc V 31。
（1）当v I1>cc V 32，v I2>cc V 31时，比较器 C 1输出低电平，C 2输出高电平，基本RS 触发器被置0，放电三极管T 导通，输出端v O 为低电平。
第10章脉冲波形的产生与整形电路内容提要：本章主要介绍多谐振荡器、单稳态触发器和施密特触发器的电路结构、工作原理及其应用。
它们的电路结构形式主要有三种：门电路外接RC电路、集成电路外接RC电路和555定时器外接RC电路。
10.1概述导读:在这一节中，你将学习：⏹多谐振荡器的概念⏹单稳态触发器的概念⏹施密特触发器的概念在数字系统中，经常需要各种宽度和幅值的矩形脉冲。
如时钟脉冲、各种时序逻辑电路的输入或控制信号等。
有些脉冲信号在传送过程中会受到干扰而使波形变坏，因此还需要整形。
获得矩形脉冲的方法通常有两种：一种是用脉冲产生电路直接产生，产生脉冲信号的电路称为振荡器；另一种是对已有的信号进行整形，然后将它变换成所需要的脉冲信号。
典型的矩形脉冲产生电路有双稳态触发电路、单稳态触发电路和多谐振荡电路三种类型。
（1）双稳态触发电路又称为触发器，它具有两个稳定状态，两个稳定状态之间的转换都需要在外加触发脉冲的作用下才能完成。
（2）单稳态触发电路又称为单稳态触发器。
它只有一个稳定状态，另一个是暂时稳定状态（简称“暂稳态”），在外加触发信号作用下，可从稳定状态转换到暂稳态，暂稳态维持一段时间后，电路自动返回到稳态，暂稳态的持续时间取决于电路的参数。
（3）多谐振荡器能够自激产生连续矩形脉冲，它没有稳定状态，只有两个暂稳态。
其状态转换不需要外加触发信号触发，而完全由电路自身完成。
若对该输出波形进行数学分析，可得到许多各种不同频率的谐波，故称“多谐”。
脉冲整形电路能够将其它形状的信号，如正弦波、三角波和一些不规则的波形变换成矩形脉冲。
施密特触发器就是常用的整形电路，它利用其著名的回差电压特性来实现。
自测练习1．获得矩形脉冲的方法通常有两种：一种是（）；另一种是（）。
2．触发器有（）个稳定状态，分别是（）和（）。
3．单稳态触发器有（）个稳定状态。
4．多谐振荡器有（）个稳定状态。
10.2 多谐振荡器导读:在这一节中，你将学习：⏹ 门电路构成多谐振荡器的工作原理 ⏹ 石英晶体多谐振荡器电路及其优点 ⏹ 秒脉冲信号产生电路的构成方法多谐振荡器是一种无稳态电路，它不需外加触发信号，在电源接通后，就可自动产生一定频率和幅度的矩形波或方波。
