钻车型号ROC D7RRC 型ROC D9RRC 型使用液压凿岩机型号COP 1840COP 2160凿岩机输出冲击功率，kW 1821使用钎头64-115mm 球齿钎头76-115mm 球齿钎头使用钎杆T38、T45、T51接杆钎杆、MF 钎杆，L=3660mm T45、T51接杆钎杆、MF 钎杆，L=3660mm最大钻孔深度，m2830表39ROC D7RRC 型，ROC D9RRC 型露天凿岩钻车性能参数3.4ROC D7RRC 、ROC D9RRC 遥控式露天凿岩钻车图16ROC D7型遥控操纵全液压露天凿岩钻车阿特拉斯公司凿岩钻车与液压凿岩机介绍（续）胡铭，董鑫业（中国钢协钎钢钎具协会秘书处，北京100081）摘要：凿岩钻车是随着工业化技术发展而出现的一种自动化程度较高的新型凿岩设备。
近年来，我国基础建设施工部门、大型金属矿山、建筑石料开采场购进国外凿岩钻车的数量在不断增加，设备型号也在不断更新。
本文利用图表形式对世界最大的凿岩机械制造商———瑞典阿特拉斯·科普克（Atlas Copco ）公司主要类型的凿岩钻车、液压凿岩机、以及配用钎具产品进行了叙述，可为钎具企业了解钻车性能和配套钎具种类提供参考资料。
关键词：凿岩机械；液压钻车；岩石开采；钎具产品；Atlas Copco 中图分类号：TD63+2.9文献标识码：B（上接2011年第3期第60页）3.5ROC F7CR 型、ROC F9CR 型露天凿岩钻车钻车型号ROC D7C 型ROC D9C 型ROC F9C 型使用液压凿岩机型号COP 1840COP 2560COP 2560凿岩机输出冲击功率，kW202525使用钎头64-115mm 球齿钎头76-115mm 球齿钎头89-127mm使用钎杆T38、T45、T51接杆钎杆、MF 钎杆，L=3660mmT45、T51接杆钎杆、MF 钎杆，L=3660mmT45、T51接杆钎杆、MF 钎杆，L=3660mm最大钻孔深度，m282830表42ROC D7C 型、ROC D9C 型、ROC F9C 型露天凿岩钻车性能参数钻车型号ROC F7CR 型ROC F9CR 型使用凿岩机型号COP 2150CRCOP 2550CR凿岩机输出冲击功率，kW 2125凿岩机冲击频率，Hz 3644凿岩机液压系统压力（max ），MPa2123转钎机构输出扭矩，Nm39603960凿岩机重量，kg242242表40ROC F7CR 型，ROC F9CR 型露天凿岩钻车液压凿岩机推进臂总长度，mm 8100推进臂推进长度，mm 4770推进速率（max ），m/s 0.9推进臂推进力（max ），kN20表41ROC F7CR 型，ROC F9CR 型露天凿岩钻车钻臂3.6ROC D7C 型、ROC D9C 型、ROC F9C 型露天凿岩钻车图17ROC F7CR 型全液压露天凿岩钻车3.7CM470型露天凿岩钻车以前在市场上常见的CM 系列、LM 系列以及ECM 系列露天凿岩钻车大部分是美国英格索兰（Ingersoll-Rand ）公司生产的钻车。

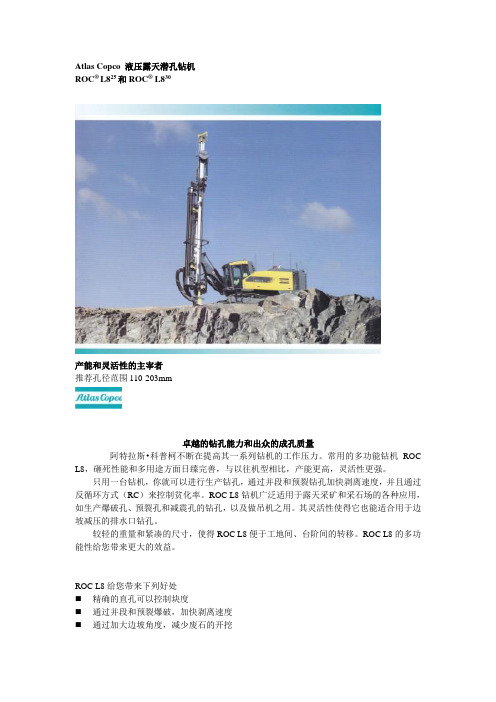

Atlas Copco 液压露天潜孔钻机ROC® L825和ROC® L830产能和灵活性的主宰者推荐孔径范围110-203mm卓越的钻孔能力和出众的成孔质量阿特拉斯•科普柯不断在提高其一系列钻机的工作压力。
常用的多功能钻机ROC L8，砸死性能和多用途方面日臻完善，与以往机型相比，产能更高，灵活性更强。
只用一台钻机，你就可以进行生产钻孔，通过并段和预裂钻孔加快剥离速度，并且通过反循环方式（RC）来控制贫化率。
ROC L8钻机广泛适用于露天采矿和采石场的各种应用，如生产爆破孔、预裂孔和减震孔的钻孔，以及做吊机之用。
其灵活性使得它也能适合用于边坡减压的排水口钻孔。
较轻的重量和紧凑的尺寸，使得ROC L8便于工地间、台阶间的转移。
ROC L8的多功能性给您带来更大的效益。
ROC L8给您带来下列好处⏹精确的直孔可以控制块度⏹通过并段和预裂爆破，加快剥离速度⏹通过加大边坡角度，减少废石的开挖⏹用反循环（RC）取样的方法控制贫化率（选购件）⏹灵活性大大强于传统的露天矿和采石场用钻机箱型结构油缸推进式铝合金梁，配以防止不锈钢导轨，磨损的课更换耐磨板，使用寿命长圆盘式换杆系统，钻深孔能力强，可以自由选取钻管ROC L8推进梁摆动灵活，可以左右摆动30度，前倾40度适用于4-6“潜孔锤的各种型号回转头”满足防滚翻ROPS和防落实FOPS要求的全视角空调驾驶室，抗噪防震全封闭结构机身，气弹簧防护门，方便维护保养在能力和精度方面的明智投资新款RCO L8钻机的工作风压达到了30bar，并且有两种钻管长度可供选择，长度推进梁用6m长的钻管，短推进梁采用5m长度短管，能够用于钻底脚孔。
新款ROC L8钻机的钻孔速度明显快于其前身。
由于采用了更高的工作风压和独特的油缸推进系统，钻孔能力大大提高。
新型铝合金梁河换杆系统可以适用粗达140mm直径的钻管。
潜孔冲击器-令人震撼的高效率ROC L8钻机可以配套使用，在速度、可靠性和使用寿命等各方面著称的，阿特拉斯•科普柯各种系列的潜孔冲击器。
阿特拉斯科普柯露天潜孔钻机ROC L6 技术参数
标准配置
·配三齿履带板的重型壁带架
·履带架液压摆动装置和双逮行走马达
·气动弹簧控制的机箱防护门
·适合50℃环境温度的液压冷却系统
·带过滤装置的液压油手动加油泵
·冷却风扇调速系统—节省燃油
·发动机转速调节系统—节省燃油
·空气流量控制、减压冲击和自动防卡系统·满足ROPS和FOPS要求的空调驾驶室
·六位可调的驾驶室座椅
·发动机工况和角度孔深彩色显示屏
·驾驶室楼梯
·前窗和顶窗的雨刮器
·驾驶室前窗外兼做平台用的工具箱
·覆有不锈钢耐磨导轨的铝合金油缸式推进梁
·双扶钎器和可移动式捕尘罩
·液压卸杆工作台
·自动换杆系统
·底脚孔装置
可选装部件
·液压后支腿
·手持式机箱工作灯
·倒车报警灯和蜂鸣器
·适台55℃环境温度的冷却风扇
·电动燃油加油泵
·适用于-25℃及以下温度的寒带装置·驾驶室加热系统
·右侧玻璃窗的雨刮器
·喷射式螺纹润滑装置
·水泵式水雾吹渣系统，包含400I的水箱
·适用于严寒气候的水泵式水雾吹渣系统，包台400I的承箱。
阿特拉斯·科普柯建筑与矿山技术阿特拉斯·科普柯建筑与矿山技术负责开发、制造和销售凿岩工具、建筑与拆除工具、凿岩钻机及其设备，为露天和地下凿岩、勘探钻孔、岩石加固、地面工程、挖掘水井、石油和天然气开采等活动提供先进的生产力。
阿特拉斯·科普柯建筑与矿山技术在中国还拥有一些其它品牌。
地下岩石开挖设备 — 致力于研发、制造和销售不同种类的隧道和矿产开采设备，应用于全球多项地下开采领域。
该部门主要提供创新的产品设计和售后支援系统，以提高客户的附加值。
Atlas Copco Construction and Mining TechniqueAtlas Copco Construction and Mining Technique develops, manufactures, markets and services rock drilling tools, construction and demolition tools, drill rigs and equipment. It innovates for superior productivity in surface and underground rock excavation, exploration drilling, rock reinforcement, ground engineering, water well, oil and gas drilling, and compaction and paving equipment worldwide. Several other Brands within Atlas Copco Construction and Mining Technique Business Area are also represented in China.Underground Rock Excavation – It develops, manufactures, and markets a wide range of tunneling and mining equipment for various underground applications worldwide. The division focuses strongly on innovative product design and aftermarket support systems, which give added customer value.露天凿岩设备 — 致力于研发、制造和销售凿岩设备，应用于全球多项土木工程、采石场和露天矿坑领域。
阿特拉斯·科普柯建筑与矿山技术部设备选购指南阿特拉斯·科普柯集团是一家全球领先的工业生产解决方案供应商。
其提供的产品和服务从压缩空气及气体设备、发电机、建筑及采矿设备、工业工具和装配系统到相关售后服务及专业租赁，一应俱全。
通过与客户及商业伙伴的紧密合作，在135年生产经验的基础上，阿特拉斯·科普柯为实现卓越生产力而不断创新。
集团总部位于瑞典斯德哥尔摩，业务遍及170多个国家和地区。
阿特拉斯·科普柯凭借百余年积累的技术优势，为中国的各类矿山和主要的基础设施建设提供先进的生产力和服务。
从最大的露天煤矿——准格尔煤矿，到最大的地下铁矿——梅山铁矿、最大的镍矿——金川镍矿，以及中国最大的水泥公司——安徽海螺；从规模居世界第一的三峡工程，到中国最长的铁路隧道——长达18公里的秦岭铁路隧道。
在这些威名显赫的矿山和举世瞩目的伟大工程中，阿特拉斯·科普柯产品为露天钻孔、地下凿岩、岩石加固、基础工程、挖掘水井、石油和天然气开采等提供先进的生产力，并能有效的降低运行成本。
早在20世纪20年代，阿特拉斯·科普柯的产品就已经进入中国。
80年代初，阿特拉斯·科普柯在香港成立公司，并同时在北京、上海和广州建立代表处。
阿特拉斯·科普柯（中国）投资有限公司是集团公司设在中国上海的地区性总部，负责所有下属机构，涉及所有权、法律、税务和机构事宜，提供财务、信息系统经营服务和人力资源支持及培训，并通过浦东客户服务中心向所有属下机构提供物流支持。
阿特拉斯·科普柯（上海）贸易有限公司设立在上海浦东外高桥，负责进口产品和本地制造产品的销售和服务。
阿特拉斯·科普柯（南京）建筑矿山设备有限公司始建于1993年，位于南京国家级经济技术开发区，主要负责生产、销售和服务全系列液压、气动露天钻机、地下钻机和铲运机等。
公司于2000年通过ISO 14001和ISO 9001认证。
阿特拉斯电动工具ST系列技术说明1.1 阿特拉斯·科普柯电动工具Tensor ST简介招标方在招标技术文件中描述的生产环境，具有负荷高、节拍快、精度要求高、柔性高、需要数据追溯和明确地信号反馈等特点。
据此，阿特拉斯·科普柯为这些在招标技术文件中规定的精度为“A级”要求的工位采用最先进的、最轻、最快的防错智能工具--Tensor ST。
Tensor ST 系统电动工具由电动拧紧工具、控制箱和电缆三部分组成。
1.1.1 电动工具部分拧紧工具由高性能直流无刷马达、减速行星齿轮、前端弯头组成。
模块化的设计使其在保证高精度的同时，具有小巧、高速、低噪（60 dB ）低振等良好的人机工程学优点；1) 拧紧角度控制精度±2度. 拧紧扭矩控制精度±3%；2) ST 工具的环境要求：环境温度-20oC - 50oC ，湿度≤90%，控制器工作电压为单相110V或230V 电压；3) 拧紧工具的弯头部分采用模块化设计，设计紧凑，传动齿轮用斜齿代替传统的直齿，增大接触面，使精度更高，使用寿命更长，运转平稳，噪音更低。
4) 电动工具靠近操作者位置上设有红、绿、黄、蓝四色信号灯，操作者可通过工具上的信号灯到拧紧结果的反馈信号。
绿灯亮表示拧紧合格，黄灯亮表示扭矩值低，红灯亮表示扭矩值高，并具有独特的蓝色信号灯设计，用户可以根据实际需要自行设定（如：所有拧紧完成、程序切换完成、有效拧松、总线通讯故障、工具锁死等）。
5) Tensor ST 系列电动工具上带有内置扬声器，可以通过声音/音乐给操作者更直接的拧紧结果反馈，音频可以自行设定，充分体现人性化；6) 热插拔功能：工具在不断电情况下，可以直接和电缆插拔，避免了因操作失误对工具造成损坏；7) 过电流／过压自动保护系统有自动保护功能，过电流／过压／欠压会自动关闭系统并报警；8) 直柄工具上有环形正反转开关，使用者可根据自己的使用习惯通过编程软件更改转向；9) 工具为ST 工具专用电子附件（如条码扫描和程序选择）提供了一个内置节点，可以使电子附件直接背负在工具上，使操作者操作更加便利。
龙源期刊网
阿特拉斯·科普柯推出新型Simba K102采矿台车
作者：
来源：《中国机械》2013年第19期
近日，阿特拉斯·科普柯正式推出了Simba K102采矿台车，这是一款适用于井下狭窄巷道的地下岩石开挖设备。
阿特拉斯·科普柯Simba K102是专为中国客户而研发的一款顶锤式采矿台车，稳定高效，结构简约实用，运营成本低，能够满足大部分的钻进要求，非常适合在井下狭窄巷道内进行中深孔凿岩作业。
Simba K102的作业孔径范围为64-76（89）mm，既可完成360°环形钻孔，也可实现平行钻孔，平行孔之间的最大距离为1.5m。
Simba K102配置COP 1238K凿岩机，有着良好的机动性能，同时又能满足客户对凿岩效率的要求，也可选配COP 1838ME凿岩机。
目前Simba K102已正式开放预定。
本刊视角：Simba K102采矿台车的研制成功为采矿业提供了便利，突破了技术与成本的
限制，同以前相比，性价比明显提高。
