(完整版)阿特拉斯 科普柯ZH离心机

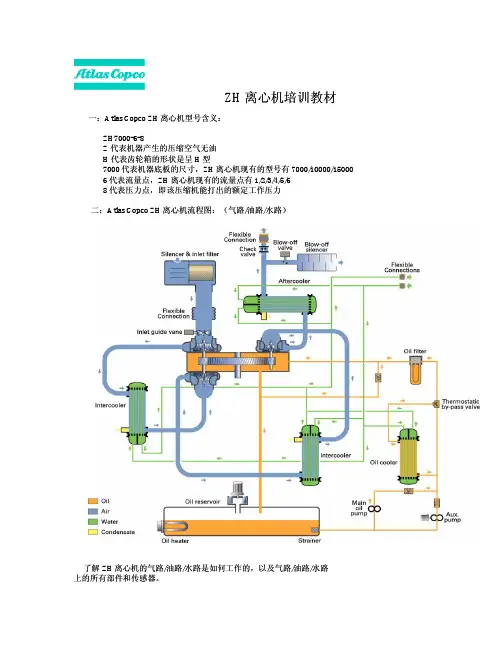

ZH离心机培训教材一：Atlas Copco ZH离心机型号含义：ZH7000-6-8Z 代表机器产生的压缩空气无油H代表齿轮箱的形状是呈H型7000代表机器底板的尺寸，ZH离心机现有的型号有7000/10000/150006代表流量点，ZH离心机现有的流量点有1/2/3/4/5/68代表压力点，即该压缩机能打出的额定工作压力二：Atlas Copco ZH离心机流程图：（气路/油路/水路）ZH了解离心机的气路/油路/水路是如何工作的，以及气路/油路/水路上的所有部件和传感器。

三：Atlas Copco ZH离心机的操作步骤(MarkIV 控制器)1.修改系统压力设定值a.按F1[MENU]进入主菜单。

b.按垂直滚动键选择[M0DIFY PARAMETERS]子菜单,按制表键进入。

c.按垂直滚动键选择[PARAMETERS]子菜单,按制表键进入。

按垂直滚动键选择PRESSUER SETPOINT 1，按F2[MODIFY]修改。

d.通过垂直滚动键来修改系统压力设定值。

e.按F1[PROGRAM]确认。

2. 开机步骤a.检查水路/气路/油路是否畅通,是否有渗漏,检查高压是否具备合闸条件。

b.检查控制面板,查看是否满足启动条件。

c.检查系统压力设定值是否正确。

d.按启动按钮(延时20s后空压机自动加载)或按启动按钮后手动卸载空压机，待运行参数正常后再手动加载空压机。

e.检查运行参数是否正常。

3. 停机步骤a.按停机按钮,机器将先卸载,然后停车。

b.停车后半小时关闭冷却水。

停车半小时内不允许断低压电。

c.如按过紧急停车按钮(由于突发事故的停车)，则按过后要马上拔出来,以保证辅油泵能自动运行给齿轮箱供油。

4. 复位服务报警(更换完油\空气\除油雾过滤器或润滑油以后)a.按F1[MENU] 进入主菜单。

b.按垂直滚动键选择[STATUS DATA]子菜单,按制表键进入。

c.通过按垂直滚动键来查看要服务的内容,按F3[RESET]键复位。

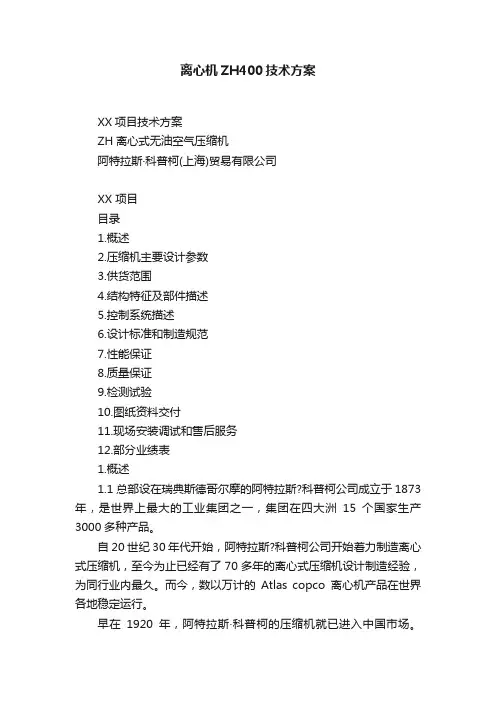

离心机ZH400技术方案XX项目技术方案ZH离心式无油空气压缩机阿特拉斯·科普柯(上海)贸易有限公司XX 项目目录1.概述2.压缩机主要设计参数3.供货范围4.结构特征及部件描述5.控制系统描述6.设计标准和制造规范7.性能保证8.质量保证9.检测试验10.图纸资料交付11.现场安装调试和售后服务12.部分业绩表1.概述1.1 总部设在瑞典斯德哥尔摩的阿特拉斯?科普柯公司成立于1873年，是世界上最大的工业集团之一，集团在四大洲15个国家生产3000多种产品。

自20世纪30年代开始，阿特拉斯?科普柯公司开始着力制造离心式压缩机，至今为止已经有了70多年的离心式压缩机设计制造经验，为同行业内最久。

而今，数以万计的Atlas copco离心机产品在世界各地稳定运行。

早在1920年，阿特拉斯·科普柯的压缩机就已进入中国市场。

1984年，阿特拉斯·科普柯在香港成立中国销售公司，开始对中国直接销售。

到目前为止已在全国各地设立了36个办事处、8个零备件仓库。

截至2012年为止，ZH离心式压缩机在中国已有了近2300台的销售业绩。

1.2 ZH离心式压缩机组为用户提供压缩空气，驱动机配置高效异步电机。

1.3压缩机机组为单层布置，压缩机、电机、油站、中间冷却器等部件均布置在同一钢质整体壳装机座上。

1.4 压缩机和电机共用一个供油系统。

1.5压缩机采用入口导叶调节装置进行流量调节。

入口导叶、放空调节阀、油雾过滤器和辅油泵等装置均为电动，整机运行过程中不需仪表气，可为用户节省安装开支。

1.6 压缩机、电机及其电控、仪控为室内布置。

2.压缩机主要设计参数序号项目单位额定运行点参数1．压缩机型号ZH4002．压缩介质空气3．压缩级数三级4．台数台 15．大气压力BarA 16．设计进气温度℃357．设计相对湿度% 808．排气压力Bar(g) 69．排气流量m3/4701 78.3510．主电机额定功率Kw 40011．轴功率381.012．排气温度℃100~110序号项目单位额定运行点参数13．冷却水进口温度≤℃32 14．冷却水给水压力Mpa 0.3-0.5 15．冷却水耗量m3/h 31 16．噪声dB(A) ≤8517．排气含油量100%无油，已通过TUV 0级无油认证(ISO8573-1)18．调节范围% 70～10019．电源条件低压频率380V50Hz20．压缩机组总重量Kg 895021 外型尺寸L×W×H mm 4070×2230×22303.供货范围阿特拉斯·科普柯所提供的无油离心式空压机单台ZH主要包含以下供货内容：内容数量生产商1.压缩机本体包括：齿轮箱1 Atlas Copco 整体机壳1 Atlas Copco 叶轮3 Atlas Copco 扩压器 3 Atlas Copco 浮动碳环气密封 3 Atlas Copco 油密封5 Atlas Copco 高速轴承 4 Atlas Copco 低速轴承 2 Atlas Copco 进口调节导叶（带执行机构和定位器）1 Atlas Copco 级间管道1套Atlas Copco 2.气体冷却器包括：中间冷却器 2 Atlas Copco 自动和手动放水阀 2 Atlas Copco 3.润滑油系统包括：油箱（带油位镜和电子低油位报警）1 Atlas Copco 主油泵1 IMO or equal 辅助油泵（启动器位于电控箱内） 1 Stork or equal 10微米级油过滤器 1 Schroeder油冷却器 1 Atlas Copco油压控制阀 1 Fluid controls 油温控制器 1 AMOT or equal 油管路、管件 1 Atlas Copco油加热器 1 EAV电动排风油箱呼吸器 1 Friedrichs orequal 24000小时运行用润滑油 Roto-H+ 1 Atlascopco 5.仪表控制系统包括：1套Atlas Copco Elektronikon MarK IV电脑微处理控制器，液晶显示屏及控制面板，控制器到压缩机各监测点的配管和配线已完成低压电控箱，包括各种启动器、接触器、断路1套Atlas Copco器及变压器等，以上设备在厂内即已安装好并已接线就地一次仪表、元件1套Atlas Copco振动监测3套Shinkawa温度监测1套Midas德国压力监测1套Kavlico美国6.其它部件包括：带防护罩的不锈钢碟片式联轴器 1 Falk不锈钢排气止回阀 1 Atlas Copco无级调节放空阀（带执行机构和定位器）1 Atlas Copco 进气过滤器 1 Atlas Copco localsourcing放空消音器 1 Atlas Copco localsourcing放空热空气不锈钢膨胀节 1 Atlas Copco气体进出口膨胀节 1 Atlas Copco钢结构机架 1 Atlas Copco整体钢制底座，无需固定 1 Atlas CopcokV主电机 1 Teco单台离心式压缩机随机备件清单：内容零件号数量（套）油过滤器芯99 1 1号中冷疏水阀套件2906031400 1 2号中冷疏水阀套件2906038000 1 开车用进口锥形滤网 1以下内容不包括在卖方的供货范围内：--土建工程--高压主电机开关柜--高压主电机开关柜与机组之间的连线--入口过滤器与机组连接的管路--放空消音器与机组连接的管路--出口安全阀和手动截止阀--远程控制与机组的连线4. 结构特征及部件描述4.1设备概述齿轮增速集装式离心压缩机，多轴，单层布置，主机、中冷、油箱、驱动电机、控制箱等均安装在一个整体底盘上。

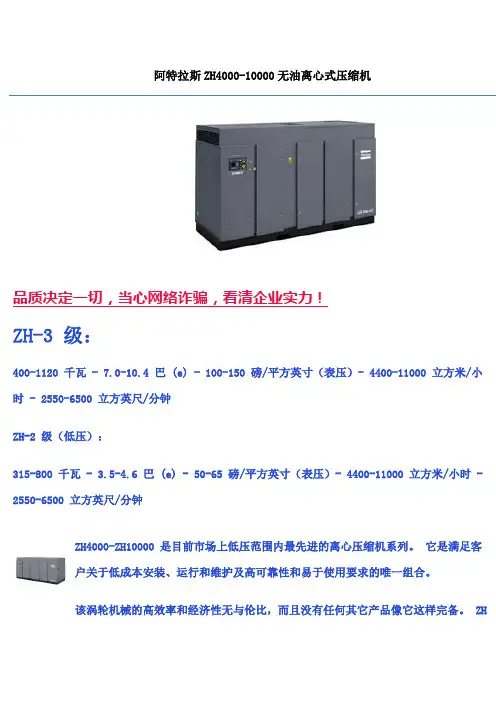

阿特拉斯ZH4000-10000无油离心式压缩机品质决定一切，当心网络诈骗，看清企业实力！ZH-3 级：400-1120 千瓦 - 7.0-10.4 巴 (e) - 100-150 磅/平方英寸（表压）- 4400-11000 立方米/小时 - 2550-6500 立方英尺/分钟ZH-2 级（低压）：315-800 千瓦 - 3.5-4.6 巴 (e) - 50-65 磅/平方英寸（表压）- 4400-11000 立方米/小时 - 2550-6500 立方英尺/分钟ZH4000-ZH10000 是目前市场上低压范围内最先进的离心压缩机系列。

它是满足客户关于低成本安装、运行和维护及高可靠性和易于使用要求的唯一组合。

该涡轮机械的高效率和经济性无与伦比，而且没有任何其它产品像它这样完备。

ZH无油涡轮动力：相容性保证，带有品质标签的高可靠气源 - 阿特拉斯·科普柯。

特性优点∙进气口过滤器和消音器∙进口流量调节导叶∙后冷却器∙单向阀和灵活的出口膨胀节∙冷却水歧管∙所有冷却器上的疏水阀∙空气和水的进出口处的膨胀节∙主电动机∙完整的润滑系统∙控制和安全系统∙内置式调节放空阀和消音器∙两级或三级型∙投资成本清晰明了，没有额外费用∙完整的即插即用压缩空气系统∙简便而经济的安装，无需基础∙满负荷和部分负荷时能耗都较低∙可靠性高，可放心使用∙维护费用低，保养容易∙关注环保∙完全无油，没有密封气体方面的损耗，也不必担心空气被油污染∙超静音型（可选）Elektronikon电动机调节放空装置中间冷却器和后冷却器冷却水歧管Elektronikon标准 Elektronikon，用于自动双重控制：∙微处理器系统，用于进行监控和控制∙可调的卸载点∙集成的喘振预控制∙可选件 MODBUS、PROFIBUS、COM1 通信接口电动机高效电动机：∙电动机 - 安装前∙IP 23 / ODP 中压电动机或∙IP 55 / TEFC 低压电动机，不超过450 千瓦（590 马力）放空消声器进气口消声器进气口过滤叶轮装置单向阀调节放空装置∙自动双重控制，用于经济高效地响应可变空气需求量∙调制用于恒压应用的放空装置中间冷却器和后冷却器内置式中间和后冷却器∙耐蚀/抗蚀不锈钢直管和端板∙增强脱水能力∙在每个冷却器上的标准疏水阀冷却水歧管∙为冷却水歧管安装进水/出口膨胀节∙用于中间冷却器和后冷却器的调节阀放空消声器内置式放空消声器，用于降低卸载和放空期间的噪声级进气口消声器进气器消声器：∙安装在机器上∙声级衰减进气口过滤有效进气口过滤：∙安装在机器上，易于维护∙进气口最小损耗叶轮装置精密平衡的叶轮装置：运行平稳，噪声低，工作振动小∙各个旋转组件的平衡∙装配好的转子的平衡∙不锈钢叶轮，带精密微型花键安装件单向阀内置式排气单向阀：∙高品质耐蚀单向阀内件∙安装的与压缩空气网进行无应力连接用的排气膨胀节转子设计2 或3 级压缩运行效率很高技术数据50 Hz - 3 级水冷式 ZH7000 & ZH10000压缩机类型排气量 (1)所装电动机(2)重量 (3)尺寸 - 毫米 (4)立方米/分钟千瓦千克长度高度宽度ZH 700073 - 120400 到 8008000406024002120ZH 10000114 - 184630 到 11201200052502400212050 Hz - 2 级水冷式 ZH7000 & ZH10000压缩机类型排气量(1)所装电动机 (2)重量 (3)尺寸 - 毫米 (4)尺寸 - 英寸 (4)立方米/分钟千瓦千克长度高度宽度长度高度宽度ZH 700073 - 120315 到50065004060240021201629685ZH 10000114 - 184450 到80010500525024002120207968560 Hz - 3 级水冷式 ZH4000 & ZH6000压缩机类型排气量 (1)所装电动机(2)重量 (3)尺寸 - 毫米 (4)立方米/分钟千瓦千克长度高度宽度ZH 400072 - 105375 到 6008000406024002120ZH 6000113 - 184588 到 110012000525024002120 60 Hz - 2 级水冷式 ZH4000 & ZH6000压缩机类型排气量 (1)所装电动机(2)重量 (3)尺寸 - 毫米 (4)立方米/分钟千瓦千克长度高度宽度ZH 400072 - 105300 到 4506500406024002120ZH 6000113 - 184450 到 66210500525024002120 (1) 参考工况：∙大气压力：1 巴 (e)，即 14.5 磅/平方英寸（绝对压力）∙进气温度：35°C / 95°F∙相对湿度：60%∙冷却水进口温度：26.7°C / 80°F(2) 取决于压力变量。

目前全世界知名制造离心机的厂家1.阿特拉斯-科普柯（Atlas-Copco）：全世界制造空压机种类最全的外商公司，总部在瑞典，旗下空压机种类较全面，有油、无油、移动、固定、螺杆、活塞、离心式皆有。

阿特拉斯进入中国市场也较早，早期依靠其ZR无油干式螺杆机打开市场，分别在中国的纺织、化纤、医药、食品、烟草等行业赚取高额利润，毫不夸张的讲，阿特拉斯靠无油干螺杆“吃”了20年。

时至今日，早年的无油干螺杆已无法满足客户现场日益增大的气量，阿特拉斯将其离心机推向市场，其早期离心机皆为美国生产，后将其组装工厂移至中国无锡进行整机组装。

定价体系多样化，在一些重特大项目上，价格水分相应较少。

后期维护成本略高。

2.英格索兰（Ingersoll-Rand）美国公司，曾经的世界500强企业，空压机并非是其主营业务，其集团业务范围广泛，矿山机械、工程机械、空调制冷、五金配件、气动工具、门控系统等等。

其离心式空压机在全世界也是较早生产的厂家之一。

进入中国市场也是在这些外商空压机厂家中最早的，最初和上海压缩机厂合资，带给它最大的收获是，当时全国最好的空压机人才被它网络起来，这些老“上压人”后都成为“上英”的骨干人员，对其在中国的发展功不可没。

集团公司在08金融危机前花了101亿美元去收购特灵空调，后遭遇08金融危机，造成其整个集团现金流吃紧，公司进行一系列的分割出售主营业务、裁员等企业常规应急办法后，艰难地度过了这几年。

故，在离心式空压机的研发上投入也很有限，设备型号规格还是很多年前的形式，这个让英格索兰的离心机在招投标中技术评标环节中时常不利。

3.库柏离心机（COOPER-JOY）美国公司，隶属于CAMERON集团，总部位于美国水牛城，在空分领域客户众多，优势机型为30000Nm3/Hr 以上设备，在小流量上的机型选择不多，造成经销商投标时机型组合相对而言比较捉衿见肘。

Cooper-Joy在中国最大的决策失误在于早年将偌大的中国交给一家台湾代理商销售与服务，虽后期原厂有介入，但先机已丧失。

合同附件：技术方案目录一: 设备技术规格及供货范围二: 资料交付三: 保证值和设备调试、性能考核四: 培训一: 设备技术规格及供货范围1. 供货范围Atlas Copco ZH 系列三级离心式空气压缩机组包含以下供货范围：1.1 离心式压缩机组•包括轴承、一个单斜大齿轮和两个高速小齿轮的水平剖分齿轮箱•球墨铸铁压缩机壳体•高性能17-4 PH 不锈钢三元流后弯式叶轮•浮动式碳环气封和迷宫式油封•支撑压缩机，电机，冷却器，控制箱及放置润滑油箱的整体底座•不锈钢冷却管，水走管内气走管外中冷器两台，冷却器均带自动水分离器和自动、手动排水阀•带电动执行机构和定位器的进口气量调节导叶•带电动执行机构和定位器的大气放空阀•放空消音器•带防护罩碟片式联轴器•带快开卡箍接头的级间空气管道•进口空气过滤器及消音器•进气和排气管膨胀节•冷却水进出总管及管道膨胀节•排气止回阀•位于底座的润滑系统包括-- 24000 小时运行用润滑油润滑油-- 与底座成一体的带大型检查人孔的润滑油箱及运行用润滑油-- 玻璃油位镜及油位报警功能-- 电动强制排风油箱呼吸器并自带油雾过滤器-- 380V 润滑油电加热器-- 润滑油吸入过滤器-- 主轴直接驱动型过油量主油泵-- 380V 电动辅油泵-- 管壳式油冷却器-- 10 微米级的单个油过滤器-- 油温控制阀-- 润滑油系统压力调节阀-- 内部连接的管道与阀门-- 润滑油温度和压力传感器-- 隔音罩•低压电控箱，包括各种启动器、接触器、断路器及变压器等，以上设备在厂内即已安装好并已接线•各种压力、温度和状态传感器•ELEKTRONIKON MARKIV 电脑微处理控制器，预留通讯接口及硬接线控制远程启停，液晶显示屏及控制面板，控制器到压缩机各监测点的配管和配线已完成•主电机10kV，IP55，F 级，800 Kw1.2 备件内容零件号数量单套一年备件：空气过滤器芯 3油过滤器芯 11 号中冷疏水阀套件 12 号中冷疏水阀套件 12. 设备数据2.1 性能参数进气条件介质: 空气大气压力MPa(A): 0.1013进口压力MPa(A): 0.098进口温度(℃): 35相对湿度( %): 85冷却水进口温度(℃): 32冷却水出口温度(℃): 42性能型号ZH7000-6-10.4流量(m3/min): 125排气压力MPa(G): 10排气温度(℃): 43排气含油量: 100% 无油轴功率(kW): 692.9装机功率(kW): 800流量调节范围(%): 75~100冷却水耗量(m3/h △T=8℃，3kgf/cm2): 90噪音等级(dBA): 78机组外形尺寸(长×宽×高)(mm): 5000×2060×2400 机组重量(kg) 97503. 技术规格3.1 压缩机组型式：整体机座式，齿轮增速，悬臂式级数： 3 级机壳：铸造蜗壳式（球墨铸铁/ ASTM A-536）叶轮：精密铸造三元流后弯（17－4 PH 不锈钢）扩压器：固定叶片式（铝/ 6061-T6）叶轮前盖：球墨铸铁（ASTM A-536 GR 60－40－18）大齿轮轴：渗碳合金钢（AISI 4320）大齿轮：美国齿轮协会AGMA13 级转子轴：锻压（AISI 9310 H 不锈钢）转子高速齿轮：美国齿轮协会AGMA13 级高速径向轴承：水平剖分可倾瓦滑动轴承高速止推轴承：水平剖分加强型双向止推气封：浮动式碳环密封冷却器形式：管壳式，水走管内，气走管外3.2单机控制系统ZH 系列的控制系统通过一台ELEKTRONIKON MARKIV 电脑微处理控制器和各种传感器对压缩机进行保护和控制，并自带低压控制柜。

Atlas Copco Day 2000－－ 阿 特 拉 斯 ·科 普 柯 压 缩 机 技 术 和 应 用• 新 一 代 GA系 列 喷 油 螺 杆 压 缩 机 特 点 • 新 一 代 ZR/ZT系 列 无 油 螺 杆 压 缩 机 特点 • 新 一 代 ZH系 列 离 心 压 缩 机 特 点 • 喷油螺杆和无油螺杆压缩机应用 特点 • 新 一 代 X系 列 移 动 螺 杆 压 缩 机 特 点2012/3/14 Ye Chun, CT division, AC (China) 1GA I·II 喷 油 螺 杆 压 缩 机THE NEW GA SERIES•流 量: 0.48~43.7m3/min • 压 力: 7-8-10-13bar(g) 20 bar(g)2012/3/14 Ye Chun, CT division, AC (China) 2GA II 喷 油 螺 杆 流 程 图 Flow DiagramA. GA II 新 系 列 螺 杆•新 一 代 专 利 螺杆型线 •螺 杆 表 面 磨 削加工特 点：更 低 的 比 功 率 SER收 益：高 压 力， 低 能 耗不锈钢管2012/3/14 Ye Chun, CT division, AC (China) 4B. 冷 热 室 分 离• 改 进 的 轴 流 风 扇－ 引 风 式 代 替 吹 风式，气流稳定而均匀冷却效果好•延长润滑油寿命 •冷却器保养周期 长 •换油周期长冷室 热室2012/3/14 Ye Chun, CT division, AC (China) 5C. 电 机 -齿 轮 箱 -螺 杆 一 体 化D. 最 节 能 的 调 节进口蝶阀旋阀/滑阀卸载器最节能E. 第 三 代 智 能 操 作 面 板• • • • • 工作参数设定 数据显示 维护提示 安全报警 故障停机F. 一 流 的 配 套 件•电 机 •电 器 箱 •轴 承 •弹 性 支 承 •后 冷 却 器 •油 冷 却 器 •法 兰 连 接 •钢 制 管 路G. 简 便 的 维 护H.全 性 能 机 组－内 含 冷 干 机 +过 滤 器• GA 200-315 FF+ DD 1050 过 滤 器 (可 选 件 )干燥空气内置过滤器 DD 1050 (0.1 mg/m³)+内置冷干机 ID 770 (pdp = + 3°C) 占 地 面 积 : 3.59 m x 2.32 m = 8.3 m²2012/3/14 Ye Chun, CT division, AC (China) 11J. 变 频 控 制 螺 杆 压 缩 机GA 180 VSD — 不断地创新—2012/3/14Ye Chun, CT division, AC (China)12Atlas Copco Day 2000－－ 阿 特 拉 斯 ·科 普 柯 压 缩 机 技 术 和 应 用• 新 一 代 GA系 列 喷 油 螺 杆 压 缩 机 特 点 • 新 一 代 ZR/ZT系 列 无 油 螺 杆 压 缩 机 特点 • 新 一 代 ZH系 列 离 心 压 缩 机 特 点 • 喷油螺杆和无油螺杆压缩机应用 特点 • 新 一 代 X系 列 移 动 螺 杆 压 缩 机 特 点2012/3/14 Ye Chun, CT division, AC (China) 13第一台无油螺杆压缩机诞生于 1956年一 台 600m3/min的 U系 列 无 油 螺 杆 压 缩 机 , 从1967年 在 上海焦化厂连续运行 至今 数以千计的 Z 系列 无油螺杆压缩机应 用于中国 各 行 各 业, 半数已运 行近十年 以上ZR系 列 无 油 螺 杆 压 缩 机Compressed air Cooling water Oil Full-load / no-load regulator, blow-off valve & silencer LP element Air filter Silencer Oil filter Oil bypass valve Air inletHP element Oil pump Oil sump Intercooler Waterseparator & drain Aftercooler Water out Water in Compressed air outletSilencer Check valveOilcooler新一代无油螺杆压缩机风 冷 型: 2~43m3/min (7~10bar) 10~42m3/min (2/3.5bar)水 冷 型: 6~126 m3/min ( 7~10bar) 47~226m3/min ( 2/3.5bar)a. 先 进 的 结 构 --- 整 体 化 的 设 计A.C. 创 造 性 地 将 整 个 无 油 螺 杆 压 缩 机 的 部 件 分 成 三 大 块 整 体 －－气 路 块（ 高 低 压 转 子）、 油 路 块（ 齿 轮 箱、 油 底 壳、油 泵 和 油 滤）、 冷 却 块（ 中 冷、 后 冷 和 油 冷)－并 用 强 力 螺 栓 组 成 一 个 重 心 低、 刚 性 大 的 整 体。
