红申集团(意大利)控股有限公司VB5-12-630-25,VB5-12-1250-31.5高压真空断路器
VB5-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V □AC110V□DC110V □标准配置：不带防跳、过流、闭锁、 机械连锁 □非标准配置: □带防跳 □带过流 □带闭锁 □带机械连锁（□左出线 □ 右出线）
1、VB5-12/GC固封极柱式（侧装式）
2、VB5-12/GB固封极柱式（手车式）
3、VB5-12系列真空断路器车间一角
企业简介
企业机构：红申集团（意大利）控股有限公司 合资授权：意大利CK-COMPWOWER公司技术 授权销售：上海红申电力科技股份有限公司 法人代表：刘惠君(华侨/大李楼人） 注册资本：人民币1.56亿 区域代理：温州、济南、成都、珠海、郑州、许昌 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS 特色产品： 1、VB5-12(VS1)、VB5-24(VS1)系列真空断路器 2、ISARC、VSARC系列高压负荷开关
VB5-12真空断路器
主编：刘欢腾
红申集团（意大利）控股有限公司
红申集团注册产品VB5-12目录： 1、VB5-12普通绝缘筒式真空断路器 2、VB5-12G固封极柱式真空断路器
Hale Waihona Puke 其中：V----真空断路器 B----红申集团 5----设计序号 12----12KV VS1-12-----普通绝缘筒式断路器（中国技术） VB5-12G-----固封极柱式断路器（意大利技术）
设计院上图SFL-12负荷开关
设计院上图SFL-12负荷开关
主编：刘星顺
红申集团（中国）有限公司
红申集团注册产品SFL-12目录：
1、SFL-12型SF6负荷开关 2、SFL-F-12型SF6负荷开关-熔断器组合电器 FLRN36-12D-----负荷开关（中国技术） SFL-12-----负荷开关（红申电气意大利技术）
红申集团注册产品SFL-12车间
1、CKVB-12/GC固封极柱式（侧装式）
2、ห้องสมุดไป่ตู้KVB-12/GB固封极柱式（手车式）
CKVB-12系列真空断路器车间一角
企业简介
隶属企业：红申集团（意大利）控股有限公司 合资授权：意大利CK-COMPWOWER公司技术授权证书 授权销售： 通讯联系： 法人代表：刘惠君(华侨/大李楼人） 注册资本：人民币1.56亿 区域代理：温州、济南、成都、珠海、郑州、海口、厦门、杭 州 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS 特色产品：SFL-12型SF6负荷开关 SFL-F-12型SF6负荷开关-熔断器组合电器 CKVB-12(VS1)、CKVB-24(VS1)系列真空断路器
红申电气集团KBK
作为新的大类产品，其产品类别代号为“CPS”.是英文
Control and Protective Switching Devices的缩写。
KBK(CPS)是“控制与保护开关电器”取“HS”二个汉字
“红申”的英文代号。
KBK(CPS)系列产品填补了国内KB0控制与保护开关电
器（设备）的空白，是模块化的单一产品。集成了传统的
断路器（熔断器）、接触器、过载（或过流、断相）继电
器、起动器、隔离器等的主要功能。
二、KBK(CPS)产品型号
KBK(CPS)-B数字基本型控制与保护开关电器 KBK(CPS)-E液晶高级型控制与保护开关电器 KBK(CPS)-F消防型控制与保护开关电器 KBK(CPS)-G隔离型控制与保护开关电器 KBK(CPS)-L漏电型控制与保护开关电器 KBK(CPS)-T通讯型控制与保护开关电器 KBK(CPS)-D双速型控制与保护开关电器 KBK(CPS)-D3三速型控制与保护开关电器 KBK(CPS)-N可逆型控制与保护开关电器 KBK(CPS)-J星三角减压起动器 KBK(CPS)-Z自藕减压起动器 KBK(CPS)-R电阻减压起动器
三、KBK(CPS)双速、星三角接线
四、KBK(CPS)配电柜接线
Hale Waihona Puke 五、KBK(CPS)配电箱接线
六、KBK(CPS)生产车间
七、KBK(CPS)双速型、星三角型接线车间
八、公司高压电气产品
ISARC
VSARC
VLBS
LBS
九、企业简介
员工数量：800-1000 人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工
KBK(CPS)控制与保护开关
主编：孙才政 审核：刘辉腾 批准：刘 星
真空负荷开关AST-12,ASTG1-12-630,ASTG2-12-630,ASTGF2-12-630
HS-S1000B/32 HS-S1000B/64 HS-S1000B/128 HS-S1000B/256
四、HS-S1000W （立柜式）主机
产品功能： 实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。 故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控器型 号等）、故障分区不同颜色显示、声、光报警。 系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、部件 失效）及具体位置。 单元状态：指示各被监控器实时分闸、合闸状态。 控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程操作。 历史记录：保存、查询和打印所有单元的报警、操作过程。 协同联动：提供对外联动信号。 产品系列： HS-S1000W/32 立柜式主机 HS-S1000W/64 立柜式主机 HS-S1000W/128 立柜式主机 HS-S1000W/256 立柜式主机 HS-S1000W/512 立柜式主机 HS-S1000W/1024 立柜式主机
ASTG系列真空负荷开关
主编：孙潇洒 审核：刘欢腾 批准：张云云
成武红申电气有限公司 红申集团（意大利）控股有限公司
一、红申集团高压真空负荷开关：ASTG1-12/630
AST:固封极柱式真空负荷开关 G:高压 H:高分段 S:低分段
G1:负荷开关 G2:负荷开关--熔断器组合电器 GF2：负荷开关--熔断器组合电器(电动） 2012年6月入选国家电网
二、红申集团高压ASTG1-12/630车间
三、HS-S1000B （壁挂式）主机
产品功能： 实时监测：各被监控参数的数值实时显示、各监控点状态分区显示。 故障报警：指示故障点属性（楼层、配电箱编号、故障类型、监控 器型号等）、故障分区不同颜色显示、声、光报警。 系统状态：指示本监控系统通讯故障（停电、通讯线断路、短路、 部件失效）及具体位置。 单元状态：指示各被监控器实时分闸、合闸状态。 控制操作：对监控器可以进行复位、参数设定、自检、分闸等远程 操作。 历史记录：保存、查询和打印所有单元的报警、操作过程。 协同联动：提供对外联动信号。 产品系列：
SKVT-12固封真空断路器
手车式）
3、VT1-12系列真空断路器车间一角
4、VT1-12系列真空断路器车间一角
企业简介
企业机构：红申集团（上海）控股有限公司 合资授权： 授权销售： 法人代表： 注册资本： 区域代理：温州、济南、成都、珠海、郑州、海口 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌： 特色产品：VT-12(VS1)、VT-24(VS1)系列真空断路器
VT1-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V □AC110V□DC110V □标准配置：不带防跳、过流、闭锁、机械连锁 □非标准配置: □带防跳 □带过流 □带闭锁 □带机械连锁（□左出线 □右出线）
1、VT1-12/GC固封极柱式（侧装式）
LKVT-12 真空断路器
主编：朱玉婷
红申集团（上海）控股有限公司 2008年6月
红申集团注册产品：
其中
LK-SK--意大利Son-Keng高压技术 VT1-----固封极柱式真空断路器 1:第一代，可以省略。 12----12KV ST:手车式 SC:侧装式 SZ:固定式
3、VT1-12系列真空断路器车间一角
4、VT1-12系列真空断路器车间一角
企业简介
企业机构：红申集团（上海）控股有限公司 合资授权： 授权销售： 法人代表： 注册资本： 区域代理：温州、济南、成都、珠海、郑州、海口 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌： 特色产品：VT-12(VS1)、VT-24(VS1)系列真空断路器
VT1-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V □AC110V□DC110V □标准配置：不带防跳、过流、闭锁、机械连锁 □非标准配置: □带防跳 □带过流 □带闭锁 □带机械连锁（□左出线 □右出线）
1、VT1-12/GC固封极柱式（侧装式）
LKVT-12 真空断路器
主编：朱玉婷
红申集团（上海）控股有限公司 2008年6月
红申集团注册产品：
其中
LK-SK--意大利Son-Keng高压技术 VT1-----固封极柱式真空断路器 1:第一代，可以省略。 12----12KV ST:手车式 SC:侧装式 SZ:固定式
环网箱,AC10kV。SF6绝缘,电动,有自动化接口,进线负荷开关,出线断路器(含线路保护),不锈钢外壳
6
额定短路开断电流
满容量开断次数
次
45 ≥30
首相开断系数
1.5
7
额定短路关合电流(峰值)
kA
50
8
额定短时耐受电流
kA/s
20/4
9
额定峰值耐受电流
kA
50
10
断路器开断时间
ms
≤60
11
断路器合闸弹跳时间
ms
≤2
12
断路器分闸时间
ms
≤40
13
断路器合闸时间
ms
≤60
14
断路器分、合闸平均速
分闸速度
其他
A % %
Hz ms f u % % Hz % ms VA VA W
V A A A
2 I N ，连续工作； 10 I N ，10s ；40 I N ，
1s 1.2 U N ，连续工 作；1.4 U N ，10s
≤3 ≤3 ≤0.02 ≤40
≤ 1.0 （ Δ f ＝ 0.5Hz ， Δ t ＝ 0.1s ）
柜体外壳 隔室间
SF6 气体额定压力（20℃表压）
MPa
（充气柜适用）
SF6 气体年漏气率 操动机构型式或型号
备用辅助接点
标准参数值
12 SF6 50 630 1.1Ir 42 75 20 50 20/4 50 ≥0.5 100 2 DC 48 DC 48/AC 220 DC 48/AC 220 ≥40
400*760*(1336*400）
3800*1200*2200
IP41 IP2X
0.045
≤0.1% 电动，并具备手动操作功能
6 动合 6 动断
二
配网自动化要求

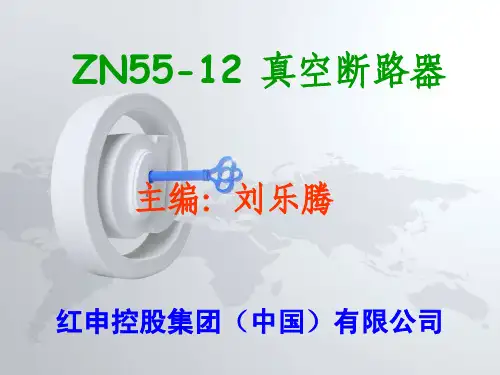

ZN55-12真空断路器
ZN55-12 真空断路器
主编：刘乐腾Leabharlann 红申控股集团（中国）有限公司
红申集团注册产品ZN55-12目录：
1、ZN55-12固封极柱式真空断路器 2、ZN55-12固封极柱式侧装式真空断路器 3、VS1-12/T普通绝缘筒式真空断路器 4、VS1-12/S普通绝缘筒式真空断路器 其中：ZN---真空户内 55----固封极柱式真空断路器代号 12----12KV VS1-12---普通绝缘筒式真空断路器（中国技术） ZN55-12---固封极柱式真空断路器（意大利技 术）
2、ZN55-12/C固封极柱式（手车式）
3、ZN55-12系列真空断路器车间一角
4、ZN55-12系列真空断路器车间一角
企业简介
企业机构：红申电气集团（意大利）控股有限公司 合资授权：意大利TEC-LKE公司技术授权证书 授权销售：上海红申电气科技股份有限公司 法人代表：刘惠君(华侨/大李楼人） 注册资本：人民币1.56亿 区域代理：温州乐清、济南、成都、珠海、郑州、海口、厦门、 新乡、杭州 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS 特色产品：ZN55-12(VS1)、ZN55-24(VS1)系列真空断路器
ZN55-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V □AC110V□DC110V □标准配置：不带防跳、过流、闭锁、机械连锁 □非标准配置: □带防跳 □带过流 □带闭锁 □带机械连锁（□左出线 □右出线）
主编：刘乐腾Leabharlann 红申控股集团（中国）有限公司
红申集团注册产品ZN55-12目录：
1、ZN55-12固封极柱式真空断路器 2、ZN55-12固封极柱式侧装式真空断路器 3、VS1-12/T普通绝缘筒式真空断路器 4、VS1-12/S普通绝缘筒式真空断路器 其中：ZN---真空户内 55----固封极柱式真空断路器代号 12----12KV VS1-12---普通绝缘筒式真空断路器（中国技术） ZN55-12---固封极柱式真空断路器（意大利技 术）
2、ZN55-12/C固封极柱式（手车式）
3、ZN55-12系列真空断路器车间一角
4、ZN55-12系列真空断路器车间一角
企业简介
企业机构：红申电气集团（意大利）控股有限公司 合资授权：意大利TEC-LKE公司技术授权证书 授权销售：上海红申电气科技股份有限公司 法人代表：刘惠君(华侨/大李楼人） 注册资本：人民币1.56亿 区域代理：温州乐清、济南、成都、珠海、郑州、海口、厦门、 新乡、杭州 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS 特色产品：ZN55-12(VS1)、ZN55-24(VS1)系列真空断路器
ZN55-12系列选型表
结构形式：□手车式 □固定式 安装方式：□正装式 □侧装式 操作电压：□AC220V□DC220V □AC110V□DC110V □标准配置：不带防跳、过流、闭锁、机械连锁 □非标准配置: □带防跳 □带过流 □带闭锁 □带机械连锁（□左出线 □右出线）
固封极柱式高压真空断路器
固封式真空断路器
主编：刘欢歌
红申集团（上海）有限公司
红申集团VYG-12P目录及型号简介：
• 其中：VYG----固封式 • 1----设计序号 • 12----电压12KV • P----固封极柱式 • 1250---额定电流（A) • 31.5---额定断路开断电流（KA) G----固定式,S----手车式,C----侧装式。
VYG-12系列真空断路器车间一角-04
VYG-12系列真空断路器车间一角-06
企业简介
• • • • • • • • • • • • • • • 隶属集团：红申集团（意大利）控股有限公司 合资授权： 授权销售：上海红申电气有限公司 法人代表： 注册资本：人民币1.56亿 区域代理： 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS-VYG 特色产品：1、VYG-12P(固封式)、VS1-12(普通绝缘体)系列真空断路器 2、ISARC-12压气式负荷开关 3、VSARC-12真空式负荷开关
1、VYG-12P/C固封极柱式（侧装式）
2、VYG-12P/G固封极柱式（固定式）
3、VYG-12P/S固封极柱式（手车式）
4、VYG-12P固封极柱式真空断路器证书
VS1-12P系列真空断路器车间一角-01
VYG-12系列真空பைடு நூலகம்路器车间一角-02
VYG-12系列真空断路器车间一角-03
主编：刘欢歌
红申集团（上海）有限公司
红申集团VYG-12P目录及型号简介：
• 其中：VYG----固封式 • 1----设计序号 • 12----电压12KV • P----固封极柱式 • 1250---额定电流（A) • 31.5---额定断路开断电流（KA) G----固定式,S----手车式,C----侧装式。
VYG-12系列真空断路器车间一角-04
VYG-12系列真空断路器车间一角-06
企业简介
• • • • • • • • • • • • • • • 隶属集团：红申集团（意大利）控股有限公司 合资授权： 授权销售：上海红申电气有限公司 法人代表： 注册资本：人民币1.56亿 区域代理： 员工数量：21200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、成套设备、箱变） 品 牌：红申电气 HS-VYG 特色产品：1、VYG-12P(固封式)、VS1-12(普通绝缘体)系列真空断路器 2、ISARC-12压气式负荷开关 3、VSARC-12真空式负荷开关
1、VYG-12P/C固封极柱式（侧装式）
2、VYG-12P/G固封极柱式（固定式）
3、VYG-12P/S固封极柱式（手车式）
4、VYG-12P固封极柱式真空断路器证书
VS1-12P系列真空断路器车间一角-01
VYG-12系列真空பைடு நூலகம்路器车间一角-02
VYG-12系列真空断路器车间一角-03
SVI-12-630-C,SVI-12-125-F真空负荷开关
三、SVI-12负荷开关图片
四、SVI-12负荷开关
五、SVI-12车间图片
六、SVI-12意大利技术
七、企业简介
企业机构：上海红申（集团）电气有限公司 隶属企业：红申集团（意大利）控股有限公司 法人代表：刘董事长 注册资本：人民币9000万 经营模式：生产加工、经销批发 员工数量：800 - 1200人 主要市场：大陆;西欧;东南亚; 客户类型：国家电网公司、成套厂、大中型建筑工程 所属行业：配电输电设备;开关; 产品信息：成套大类（高低压电器、变压器、箱变） 品 牌：红申 HS 特色产品：SVI-12真空负荷开关
二、SVI-12负荷开关产品型号
品牌：上海红申电气 型号：SVI-12/400、630、1000、1250 类型：高压负荷开关 额定电压：10kv，12K（V） 额定电流：400,600,800,1000,1250（A） 额定频率：50（HZ） 功能介绍：SVI-12/630-C ,SVI-12D/125-F C:带隔离功能 D:带接地刀 F:带熔夹
SVI-12负荷开关
主编：刘易芬
红申电气（中国）有限公司
一、SVI-12负荷开关简介
SVI-12型户内真空负荷开关及其组合电器， 适用于工交流50HZ,额定工作电压10KV及以下， 额定工作电流630~1250A的电力系统中，作为 各企业接受和分配电能和线路保护及电源设备 免受过载，短路保护的设备使用。 SVI-12型负荷开关构造是一种模块组合式 结构。基本结构包括框架、绝缘子和载流体部 分。
ISARCຫໍສະໝຸດ 12压气负荷开关
FLN36-12SF6负荷开关

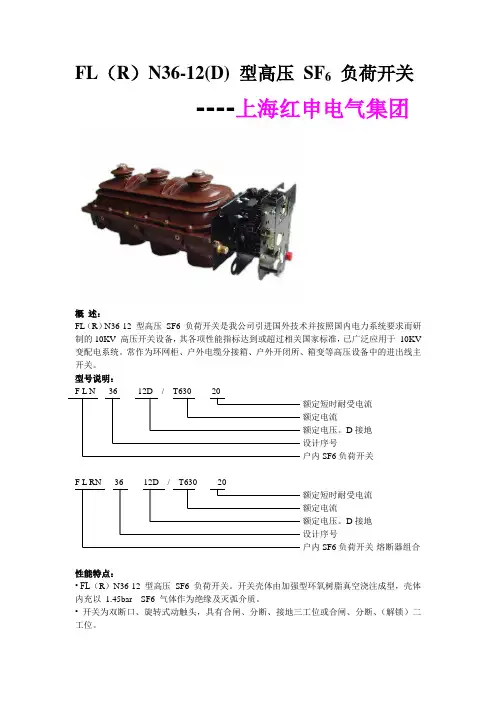

FL（R）N36-12(D) 型高压SF6负荷开关----上海红申电气集团概述：FL（R）N36-12 型高压SF6 负荷开关是我公司引进国外技术并按照国内电力系统要求而研制的10KV 高压开关设备，其各项性能指标达到或超过相关国家标准，已广泛应用于10KV 变配电系统。
常作为环网柜、户外电缆分接箱、户外开闭所、箱变等高压设备中的进出线主开关。
型号说明：F L N 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关F L RN 36 - 12D / T630 - 20额定短时耐受电流额定电流额定电压。
D接地设计序号户内SF6负荷开关-熔断器组合性能特点：• FL（R）N36-12 型高压SF6 负荷开关。
开关壳体由加强型环氧树脂真空浇注成型，壳体内充以1.45bar SF6 气体作为绝缘及灭弧介质。
• 开关为双断口、旋转式动触头，具有合闸、分断、接地三工位或合闸、分断、（解锁）二工位。
• 开关壳体后部设计有防爆泄压通道，保障操作人员在极端状态下不受高温高压爆炸气体伤害。
• FLN36-12/T630-20 型SF6 负荷开关，配备K 型压缩式单弹簧操作机构。
常用于进出线开关柜。
• FLRN36-12D/T125-50 型SF6 负荷开关-熔断器组合电器，配备A型压缩式双弹簧操作机构。
常用于变压器等馈电出线柜。
• 开关本体下部内置电容型传感器。
• 开关体积小，母线纵向排列，与柜体装配简单方便。
操作灵活可靠。
运行安全稳定，寿命期间免维护。
• 可选配电动操作。
• 可加装气压表及气压接点。
符合标准：GB3804 GB3906 GB11022 GB16926 IEC298 IEC265 等技术参数：企业机构：红申集团（意大利）控股有限公司法人代表：刘董事长注册资本：人民币9000万经营模式：生产加工、经销批发员工数量：1200人主要市场：大陆;西欧;东南亚;客户类型：国家电网公司、成套厂、大中型建筑工程所属行业：配电输电设备;开关;产品信息：成套大类（高低压电器、变压器、箱变）品牌：红申HS特色产品：SF6大类(FLN36-12R、FLN36-12D）。
