第17讲 焊接冷裂纹

焊接冷裂纹产生原因及防止措施1.原因：1.1材料的选择不当：焊接材料的化学成分不合适，或者材料含有较高的残留应力，容易导致冷裂纹的生成。

1.2焊接过程中的热输入不合适：焊接过程中产生的热量和焊接速度不合理，容易造成焊缝和母材之间的温度差异，从而导致冷裂纹的生成。

1.3焊接残余应力：焊接后，热量的收缩导致焊缝和母材之间的残余应力，这些应力容易导致冷裂纹的生成。

1.4接缝设计不合理：接缝的形状和尺寸设计不合理，例如锯齿形的接头，容易导致应力集中，增加冷裂纹的风险。

1.5焊接过程中的不合理操作：焊接过程中出现的不合理操作，例如焊接速度太快或太慢，焊接温度不稳定，都会增加冷裂纹的发生风险。

2.防止措施：2.1合理选择焊接材料：选择合适的焊接材料，确保化学成分符合要求，并且没有过高的残余应力。

2.2控制热输入：控制焊接过程中的热输入，一方面要保证足够的热能输入，使焊缝和母材温度均匀，另一方面要避免过高的热输入，以免造成过大的残余应力。

2.3使用预热和后热处理：对于容易产生冷裂纹的材料和结构，可以采用预热和后热处理的方法来减少焊接过程中的残余应力。

2.4设计合理的焊缝：在设计焊缝时，应尽量避免锯齿形的接头，可以采用圆弧形或其他形状，以减少应力集中。

2.5严格控制焊接过程参数：焊接过程中应严格控制焊接速度、焊接压力和焊接温度等参数，确保稳定和合理的焊接条件。

2.6检测和治理裂纹：焊接后应对焊缝进行严格的裂纹检测，如超声波检测、磁粉检测等，一旦发现裂纹，应及时采取治理措施，包括打磨、退火或重新焊接等。

2.7人员培训和操作规范：通过人员培训，提高焊接人员的技术水平和操作规范，减少不合理操作的发生，从而减少冷裂纹的产生。

总结起来，焊接冷裂纹的产生主要是由材料的选择不当、焊接过程中的热输入不合适、焊接残余应力、接缝设计不合理和焊接过程中的不合理操作等原因造成的。

为了防止焊接冷裂纹的产生，应选择合适的焊接材料、控制热输入、使用预热和后热处理、设计合理的焊缝、严格控制焊接过程参数、检测和治理裂纹，并加强人员培训和操作规范。

焊接中冷裂纹的成因及防止措施焊接中冷裂纹的成因及防止措施近来，内业平曲中心在做角焊缝气密试验时，发现焊缝有裂纹。

为此焊接试验室对此问题进行了跟踪，分析裂纹产生原因，并提出以下解决方案。

一、现场问题角焊缝在做气密试验时，发现焊缝有漏气，经仔细检查（可用渗透探伤），发现焊缝上有微裂纹，有横向和纵向；有的地方第一次没有裂纹，过了一夜再做，又有了裂纹。

二、裂纹产生的机理1、角焊缝xx裂纹的特征焊接接头冷却到较低温度下产生的焊接裂纹统称为冷裂纹。

角焊缝上的冷裂纹一般为垂直于焊缝方向上的横向裂纹，大多具有2-3天的潜伏期，在板厚大于10mm的高强钢板角焊缝上较为多见。

2、冷裂纹的影响因素生产实践与理论研究证明：钢材的淬硬倾向、焊接接头中的氢含量及其分布、焊接接头的拘束应力状态是角焊缝出现冷裂纹的三大影响因素。

●焊缝金属的淬硬倾向焊缝金属的淬硬倾向主要取决于化学成分、焊接工艺和冷却条件等。

金属中的C、Mn元素含量高低与材料的淬硬倾向相关；在同一成分母材条件下，角接头焊缝成分受母材成分影响明显高于对接接头，角接头冷却速度相对较大也是具有较明显冷裂倾向原因。

2、焊缝金属中扩散氢含量焊缝中的扩散氢含量越高，冷裂倾向越大。

影响药芯焊丝焊缝扩散氢含量的因素主要有：焊丝种类、焊接电流、干伸长度、保护气体纯度、表面状态等加大焊接电流或减小干伸长度，都能使材料中的扩散氢含量增加；而保护气体中水分含量也会影响焊缝中扩散氢的含量；除此之外，试样的表面状态也能对氢元素的含量造成影响，如带底漆板所测得的氢值明显高出不带底漆板。

三、现场操作1、电流有的达300以上，电流太大。

2、9mm焊缝现场一般焊两道，且焊接情况如图1、图2。

3、焊前清理工作不好：●焊缝有水，现场说是用空压气吹，而不是用火烘；●焊缝氧化渣清理不好4、焊缝边缘熔合不好。

根据以上裂纹产生的机理，以上操作存在问题。

四、角焊缝冷裂纹防止措施采用药芯焊丝焊接碳当量较高的高强船板时，角焊缝具有明显的冷裂纹倾向，冬季施工时应采取严格的工艺措施，防止焊缝冷裂纹。

焊接冷裂纹1.1焊接裂纹的简介焊接裂纹是指金属在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区金属原子结合力遭到破坏所产生的缝隙。

在焊接生产中由于钢种和结构的类型不同，可能出现各种裂纹，焊接裂纹产生的条件和原因各有不同。

有些裂纹在焊后立即产生，有些在焊后延续一段时间才发生，有的在一定外界条件诱发下才产生；裂纹既出现在焊缝和热影响区表面，也产生在其内部。

焊接裂纹对焊接结构的危害有：①减少了焊接接头的工作截面，因而降低了焊接结构的承载能力②构成了严重的应力集中。

裂纹是片状缺陷，其边缘构成了非常尖锐的切口应力集中，既降低结构的疲劳强度，又容易引发结构的脆性破坏。

③造成泄漏。

由于盛装或输送有毒且可燃的气体或液体的各种焊接储罐和管道，若有穿透性裂纹，必然发生泄漏。

④表面裂纹能藏污纳垢，容易造成或加速结构的腐蚀。

⑤留下隐患，使结构变得不可靠。

由于延迟裂纹产生具有不定期性，微裂纹和内部裂纹易于漏检，这些都增加了焊接结构在使用中的潜在危险。

焊接裂纹是焊接结构最严重的工艺缺陷，直接影响产品质量，甚至引起突发事故，例如，焊接桥梁坍塌，大型海轮断裂，各种类型压力容器爆炸等恶性事故。

随着现代钢铁、石油化工、船舶和电力等工业的发展，在焊接结构方面都趋向大型化、大容量和高参数方向发展，有的在低温、深冷或腐蚀介质下工作，都广泛采用各种低合金高强钢材料，而这些金属材料通常对裂纹十分敏感。

因此，从焊接裂纹的微观形态、起源与扩展及影响因素等进行深入分析，对防止焊接裂纹和保证工程结构的质量稳定性是十分重要的。

1.2焊接裂纹分类焊接裂纹按产生的机理可分为热裂纹、冷裂纹、再热裂纹、层状撕裂和应力腐蚀裂纹等。

(1)热裂纹焊接过程中，焊缝和热影响区金属冷却到固相线附近的高温区产生的裂纹，它的特征是沿原奥氏体晶界开裂。

根据所焊金属的材料不同，产生热裂纹的形态、温度区间和主要原因也不同。

一般把热裂纹分为结晶裂纹、液化裂纹和多边化裂纹三类。

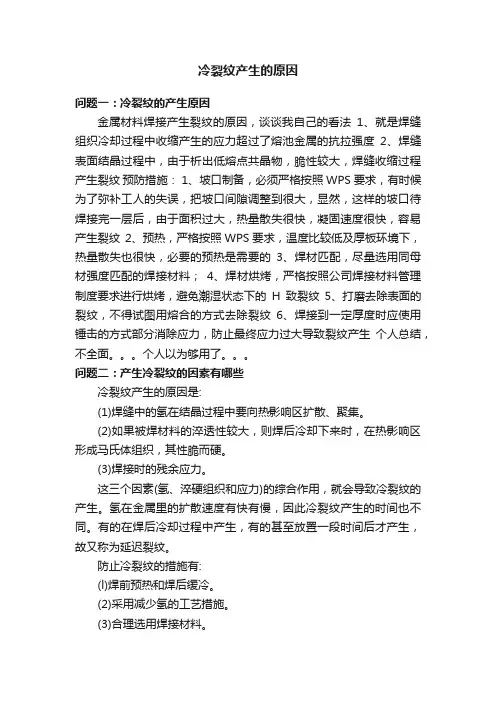

冷裂纹产生的原因问题一：冷裂纹的产生原因金属材料焊接产生裂纹的原因，谈谈我自己的看法1、就是焊缝组织冷却过程中收缩产生的应力超过了熔池金属的抗拉强度2、焊缝表面结晶过程中，由于析出低熔点共晶物，脆性较大，焊缝收缩过程产生裂纹预防措施： 1、坡口制备，必须严格按照WPS要求，有时候为了弥补工人的失误，把坡口间隙调整到很大，显然，这样的坡口待焊接完一层后，由于面积过大，热量散失很快，凝固速度很快，容易产生裂纹2、预热，严格按照WPS要求，温度比较低及厚板环境下，热量散失也很快，必要的预热是需要的3、焊材匹配，尽量选用同母材强度匹配的焊接材料；4、焊材烘烤，严格按照公司焊接材料管理制度要求进行烘烤，避免潮湿状态下的H致裂纹5、打磨去除表面的裂纹，不得试图用熔合的方式去除裂纹6、焊接到一定厚度时应使用锤击的方式部分消除应力，防止最终应力过大导致裂纹产生个人总结，不全面。

个人以为够用了。

问题二：产生冷裂纹的因素有哪些冷裂纹产生的原因是:(1)焊缝中的氢在结晶过程中要向热影响区扩散、聚集。

(2)如果被焊材料的淬透性较大，则焊后冷却下来时，在热影响区形成马氏体组织，其性脆而硬。

(3)焊接时的残余应力。

这三个因素(氢、淬硬组织和应力)的综合作用，就会导致冷裂纹的产生。

氢在金属里的扩散速度有快有慢，因此冷裂纹产生的时间也不同。

有的在焊后冷却过程中产生，有的甚至放置一段时间后才产生，故又称为延迟裂纹。

防止冷裂纹的措施有:(l)焊前预热和焊后缓冷。

(2)采用减少氢的工艺措施。

(3)合理选用焊接材料。

(4)采用适当的工艺参数。

(5)选用合理的装焊顺序。

(6)进行焊后热处理。

问题三：冷裂纹产生的原因是什么产生原因① 焊接接头存在淬硬组织，性能脆化。

② 扩散氢含量较高，使接头性能脆化，并聚集在焊接缺陷处形成大量氢分子，造成非常大的局部压力。

（氢是诱发延迟裂纹的最活跃因素，故有人将延迟裂纹又称氢致裂纹）③ 存在较大的焊接拉应力问题四：简述焊接热裂纹和焊接冷裂纹的形成机理并比较它们各自的特点。

焊接人必备的知识——焊接冷裂纹的那些事！
文章导读：
什么是冷裂纹？
是指在焊接接头冷却到较低温度时(对于钢来说在MS温度，即奥氏体开始转变为马氏体的温度以下)所产生的焊接裂纹。

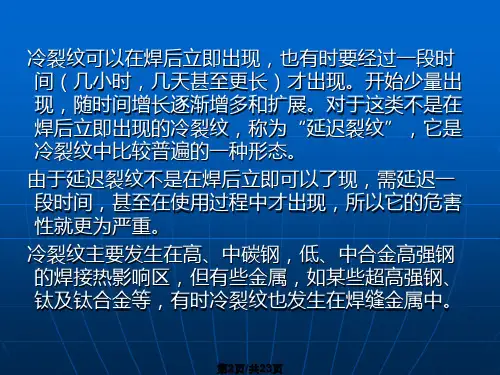

最主要、最常见的冷裂纹为延迟裂纹(即在焊后延迟一段时间才发生的裂纹，因为氢是最活跃的诱发因素，而氢在金属中扩散、聚集和诱发裂纹需要一定的时间)。

冷裂纹的延迟时间不定，由几秒钟到几年不等。

什么是焊接再热裂纹？
是指一些含铬、钼或钒的耐热钢、高强钢焊接后，为消除焊后残余应力，改善接头金相组织和力学性能，而进行消除应力热处理过程中产生的裂纹。

这种裂纹多发生在低合金高强钢、珠光体耐热钢、奥氏体不锈钢、镍基合金等的焊接接头中，特别是热影响区的粗晶区。

最后附上焊接冷裂纹和焊接热裂纹的区别
1、产生的温度和时间不同
热裂纹一般产生在焊缝的结晶过程中。

冷裂纹大致发生在焊件冷却到200~300℃，有的焊后会立即出现，有的可以延至几小时到几周甚至更长时间才会出现。

所以冷裂纹又称延迟裂纹。

2、产生的部位和方向不同
热裂纹绝大多数产生在焊缝金属中，有的是纵向，有的是横向，有时热裂纹也会延伸到基本金属中去。

冷裂纹大多数产生在基本金属或熔合线上，大多数为纵向裂纹，少数为横向裂纹。

3、外观特征不同
热裂纹断面都有明显的氧化色。

冷裂纹断口发亮，无氧化色。

4、金相结构不同
热裂纹都是沿晶界开裂的。

冷裂纹是贯穿晶粒内部，即穿品开裂，不过也有的是沿晶界开裂。

—End—。

焊接冷裂纹产生机理影响因素及防治措施一、冷裂纹的一般特征1、产生温度Ms点附近或200～300℃以下温度区间2、产生的钢种和部位发生在高碳钢、中碳钢、低合金、中合金高强钢，热影响区合金元素多的超高强钢、Ti合金发生在焊缝3、裂纹的走向：沿晶、穿晶4、产生时间可焊后立即出现，也有的几小时，几天、更长时间延迟裂纹：不是在焊后马上出现的要经过一定时间才出现的裂纹—延迟裂纹延迟裂纹是冷裂纹中一种最普遍的形态，它不是焊后出现，因此危害性更大延迟裂纹三种形态1）、焊趾裂纹—缝边裂纹起源于焊缝和母材的交界处，并有明显应力集中的地方，裂纹的取向经常与焊缝纵向平行，由焊趾的表面开始，向母材的深处延伸2）、焊道下裂纹发生在淬硬倾向较大，含氢较多钢种的焊接热影响区，裂纹取向与熔合线平行，但也有时垂直于熔合线3）、根部裂纹起源于应力集中的焊缝根部，可能发生在焊接热影响区，也可能发生在焊缝（含氢量高，预热不足）二、延迟裂纹的机理高强钢焊接时产生延迟裂纹的原因主要是：钢种的淬硬倾向；焊接接头的含氢量及其分布，焊接接头的拘束应力。

延迟裂纹的开裂过程存在这两个不同的过程，即裂纹的起源和裂纹的扩展，扩展到一定情况下，发生断裂，我们只从宏观的角度阐述一下产生延迟裂纹的三要素。

1、钢种的淬硬倾向焊接接头的淬硬倾向主要决定于钢种的化学成分，其次是焊接工艺，结构板厚及冷却条件。

钢种淬硬倾向越大，越容易产生裂纹，其原因为1）、形成脆硬的马氏体i)、马氏体的形状条状马氏体：低碳马氏体，含碳量小于0.3%C，呈条状Ms点较高，在转变后起到自行回火作用，因此有一定韧性如低碳钢、低碳合金钢片状马氏体：含碳量高时，形成片状马氏体，片内存着平行状的孪晶，亦称孪晶马氏体，硬度高，组织脆对裂纹敏感ii)、组织对冷裂纹的敏感倾向F 、P →→F B 条状M 上贝氏体→粒状B →M+A →孪晶马氏体，可知孪晶马氏体对裂纹最敏感iii)、利用SH —CCT 图评定钢种对冷裂纹的敏感性，有试验结果看出，如果熔合区焊后800～500℃冷却时小于'f C 就会出现裂纹，也就是说可以利用出现铁素体的临界冷却时间'f C 来作为焊接接头裂纹倾向的判据 t 800～500℃<'f C 开裂 t 800～500℃>'f C 不裂 2)、淬硬产生晶格的缺陷材料在淬硬后，会产生较多的晶格缺陷，淬火后出现的晶格缺陷主要是空位位错，相变应力的作用下产生较多的位错，在焊接应力作用下，空位与位错发生移动聚集，当达到一定浓度时，产生裂纹源，硬度扩展成为裂纹。

压力容器焊接冷裂纹产生的机理和防止措施焊接在金属压力容器制造过程中是一道主要的工序，随着压力容器的大型化和重型化，焊接在压力容器制造过程中处于关键和重要的工序。

大多数压力容器属于特种设备，其安全运行关系人民的生命及财产安全，因此避免压力容器在制造过程中产生焊接缺陷，是保证压力容器制造质量在运行后安全工作的关键步骤。

1 焊接冷裂纹的分类及产生的基本过程焊接冷裂纹是指焊接接头冷却到较低温度时所产生的裂纹，常见钢材产生的温度为在Ms温度以下或200-300 ℃。

冷裂纹包括:延迟裂纹、淬硬裂纹、低塑性脆化裂纹等，在压力容器制造行业所说的冷裂纹指的是延迟裂纹。

压力容器焊接冷裂纹主要发生在高硬度及高强度的钢材中，如抗拉强度大于等于540MPa以上的材料或者中碳钢、低合金和中合金的高强度钢中。

这些材料在焊接过程中金属熔池溶解了大气或者焊接材料中的氢，加上焊接接头在焊接过程中产生了材料加热时产生的拘束应力，焊缝本身组织淬硬，无法通过塑性变形等方式释放应力，在三种因素的作用下，发生开裂，形成裂纹。

延迟裂纹具有显著的延迟性，分为潜伏期、缓慢扩散期、突然断裂期三个连续的过程，潜伏期有可能几小时、几天、几个月甚至几年，有可能压力容器已投入使用期间，因此更具危险性。

2 冷裂纹的产生原因分析形成冷裂纹的原因主要有以下4 个:(1)焊接接头形成淬硬组织，减小了金属的塑性储备;(2)扩散氢的存在和浓集;(3)焊件钢性大而产生较大的焊接拉伸应力;(4)焊肉存在某种缺陷致使应力集中。

以上这4 个因素，其中含氢量和拉应力是冷裂纹产生的2 个重要因素，但4 个原因的存在相互影响、促进。

它们中可能某一个原因成为冷裂纹的主要因素，然而决不可能是唯一因素。

一般来说，金属内部原子的排列并非完全有序的，而是有许多微观缺陷，在拉应力的作用下，原子氢向高应力区(缺陷部位)扩散聚集。

当氢聚集到一定浓度时，就会破坏金属中原子的结合键，金属内就出现一些微观裂纹，应力不断作用，氢不断地聚集，微观裂纹不断地扩散，直至发展为宏观裂纹，最后断裂。

焊接冷裂纹与热裂纹的形成及防治措施下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言焊接是金属加工中常用的连接方法之一，但在焊接过程中常常会出现冷裂纹和热裂纹，给焊接质量带来不利影响。

焊接冷裂纹成因一、引言焊接是现代工业生产中常见的加工方法之一，但其过程中可能会产生冷裂纹，造成产品质量问题。

因此，研究焊接冷裂纹成因对于提高产品质量具有重要意义。

二、焊接冷裂纹的定义及分类焊接冷裂纹是指在焊接过程中或者焊后，在低温下（通常小于室温）由于应力作用而产生的裂纹。

根据其发生位置和形态特征，可分为热影响区（HAZ）冷裂纹、熔合线（FZ）冷裂纹和母材（BM）冷裂纹等。

三、焊接冷裂纹成因1.组织变化引起的应力集中在焊接过程中，由于高温作用下金属晶粒会发生组织变化，如晶粒长大或者晶粒形态不规则等，这些变化都会导致局部应力集中。

当局部应力超过材料的强度极限时就会发生冷裂纹。

2.残余应力引起的开裂在焊接完成后，由于热胀冷缩和相邻材料的热膨胀系数不同，会产生残余应力。

当残余应力达到一定程度时，就会导致冷裂纹的形成。

3.热输入过大或者焊接速度过慢在焊接过程中，如果热输入过大或者焊接速度过慢，就会造成局部过热和冷却不均匀的现象，从而引起冷裂纹。

四、预防焊接冷裂纹的措施1.选择合适的焊接工艺和参数针对不同材料和结构形式，选择合适的焊接工艺和参数是预防冷裂纹的关键。

例如，在高强度钢板的焊接中要采用低温热输入、高速焊接等措施。

2.控制残余应力在焊接完成后采取措施消除或者降低残余应力是预防冷裂纹的有效方法。

例如，在大型构件的制造中可以采用局部加热、后续退火等手段来消除残余应力。

3.增加预热温度和时间增加预热温度和时间可以减少组织变化引起的应力集中，并提高材料的韧性，从而预防冷裂纹的发生。

五、结论焊接冷裂纹的成因是多方面的，需要综合考虑材料、结构和焊接工艺等因素。

预防冷裂纹需要采取相应的措施，如选择合适的焊接工艺和参数、控制残余应力、增加预热温度和时间等。

只有在生产实践中不断总结经验并加以应用，才能有效地预防焊接冷裂纹的产生。

焊接冷裂纹成因一、引言焊接冷裂纹是一种常见的焊接缺陷，主要发生在焊接完成后的冷却过程中。

它会导致焊接件在使用过程中出现裂纹，并对焊接件的强度和可靠性产生负面影响。

本文将探讨焊接冷裂纹的成因，以期提高焊接过程中的质量控制和缺陷预防能力。

二、焊接冷裂纹的基本概念焊接冷裂纹是指在焊接过程中，焊缝和热影响区在冷却过程中产生的裂纹。

它通常发生在高热应力和残余应力的作用下，并与材料本身的力学性能，焊接工艺参数，以及环境因素密切相关。

三、焊接冷裂纹的成因3.1 材料选择材料的选择是焊接冷裂纹发生的重要因素之一。

不同材料的热膨胀系数差异大，而焊接过程中，高温下的膨胀会产生应力。

如果材料的热膨胀系数不匹配，就容易导致焊接区域的应力集中，从而引发冷裂纹的发生。

3.2 焊接参数焊接参数的选择也是影响焊接冷裂纹的重要因素之一。

焊接过程中，焊接电流、焊接速度、预热温度等参数的不合理选择，都可能导致焊接区域内产生较大的残余应力。

残余应力的存在会使焊接件在冷却后发生变形和应力集中，从而引发冷裂纹的形成。

3.3 焊接过程焊接过程中的一些因素也会对冷裂纹的形成产生影响。

例如，焊接过程中的间歇冷却，温度冷降过快都会导致焊接区域内的应力集中，进而导致冷裂纹的发生。

此外，焊接过程中的气氛条件，如氧气含量过高，也会对冷裂纹形成起到促进作用。

3.4 环境条件环境条件对冷裂纹的形成同样具有重要影响。

焊接完成后，如果焊接件受到较低温度的环境影响，将会产生残余应力和冷却应力，进而引发冷裂纹的出现。

此外，一些特殊的环境，如腐蚀介质的作用、高温环境的影响等，都可能加剧冷裂纹形成的风险。

四、焊接冷裂纹的预防措施针对焊接冷裂纹发生的成因，可以采取以下预防措施来降低焊接冷裂纹的风险。

4.1 合理选择材料在焊接过程中，要合理选择材料，尽量控制不同材料的热膨胀系数差异。

优先选择具有较小热膨胀系数差异的材料，以降低残余应力的产生。

4.2 优化焊接参数通过合理优化焊接参数，控制焊接过程中的热输入和冷却过程，以减少残余应力的产生。

焊接冷裂纹问题，⼀看就懂！导读⼩明是某⽔电施⼯单位焊接技⼯，在焊接780和980 MPa⽔电钢管时，时常碰到裂纹问题，同样的材料和⼯艺条件，时常碰到裂纹。

⼯友们七嘴⼋⾆，“预热不够”、“保护⽓体不对”、“焊材不对”、但谁也说不清道理，也提不出解决办法。

因此⼩明不得不去请教，⼈见⼈爱，知识渊博，漂过洋留过学的张博⼠。

⼩明终于焊完了，看着漂亮的焊道满⼼欢喜啊。

但有时，也会在焊后听到清脆的崩裂声，检查后就会发现如下图所⽰的裂纹：⼩明这到底是哪门⼦道理呢？可是困扰了很长时间啦！预热不够@#%$##@$@%$##@$@保护⽓体不对@#%%@$%!$%@$%焊材不对@#!$%@$#%@$!%@$#%⼯友⼩明别嘈嘈啦，都说不清道理，有啥⼦⽤伐。

要不去求救张博⼠！⼯友⼩明通过⽹络与张博⼠取得了联系。

⼩明张博⼠好，真⼼求救，⾼强度⽔电厚板焊后发⽣裂纹，如何避免呢？你焊的是啥材料？Dr.张⼩明抗拉强度780MPa以上级别⾼强钢。

但使⽤的是仓库中的普通级别焊材。

应该是冷裂纹。

Dr.张⼩明冷裂纹？顾名思义，低温阶段发⽣的裂纹，故为冷裂纹。

低温阶段呢，通常指焊接冷却过程中200-300℃以下区间，甚⾄是焊后数个⼩时的冷却时间段内。

Dr.张⼩明是吗？今天还是头⼀次听到焊后经过数个⼩时才会发⽣的裂纹。

不过我碰到的裂纹确实是在低温阶段发⽣的、通常在焊接数秒或数分钟内发⽣的。

焊后经过较长时间才会发⽣的裂纹，简称为延迟性裂纹。

焊接⾼强钢容易发⽣延迟性裂纹，且常常发⽣在熔合线或者热影响区位置。

Dr.张碳素钢、⾼强钢、CrMo钢和马⽒体不锈钢等在焊接时都会发⽣冷裂纹。

Dr.张⼩明有判断依据吗？之前也听到很多⼈在议论这个问题。

现在呢，冷裂纹的形成和产⽣机理已经基本清楚啦。

要不给你详细说说？Dr.张⼩明好啊，求之不得，⼀定好好学。

先看下图。

焊接过程中，电弧中的⽔（H2O）发⽣分解、⽣成氢原⼦，固溶于焊接熔池或焊缝⾦属中。

Dr.张⼩明有⽔？哪⾥来的呢？⼤⽓中就有⽔，湿度不就是代表⽔分的吗？另外，⼯件、焊材等等也会含有⼀部分的⽔。
