使用指针万用表测试电位器的方法

电位器是一种用于调节电路中电阻值的元件，通常由一个可移动的滑动电阻体和一个固定的端子组成。

在检测电位器时，需要测量其电阻值是否符合要求，以确保电路正常工作。

以下是一些可能使用的电位器检测方法：
1. 万用表测试法：将万用表设置为电阻测量模式，然后将探针接触到电位器的两个端点上，读取显示的电阻值即可。

2. 热像仪测试法：使用热像仪观察电位器的表面温度变化，如果电位器正常工作，则其表面温度应该稳定在一个范围内，而不会随着旋转角度的变化而发生明显的变化。

3. 频率响应测试法：将一个信号源连接到电位器的两个端点上，然后通过示波器观察信号的频率响应曲线。

如果电位器正常工作，则应该能够产生一个平滑的频率响应曲线。

4. 瞬态响应测试法：将一个高频信号输入到电位器的两端，然后使用示波器观察电位器的输出响应。

如果电位器正常工作，则应该能够产生一个稳定的输出响应。

需要注意的是，不同的电位器可能会有不同的检测方法，具体的方法需要根据实际情况进行选择。

此外，在进行任何测试之前，一定要确保电源已经断开并且电位器已经停止工作。

指针式万用表的功能及它的使用方法指针式万用表具有指示直观，测量速度快等优点，但它的输入电阻小，误差较大，所以一般用于测量可变的电压，电流值，通过观察表头指针的摆动来看电压，电量流的变化范围。

指针式万用表要由表并头，测量电路元器件及转换开关组成。

它的外形有便携式，袖珍式两种。

标度盘，调零扭，测试插孔等装在面板上，各种万用表的功能略有不同，但是最基本的功能有四种：一是测试直流电流，二是测试直流电压，三是测试交流电压，四是测试交流直流电阻。

有的万用表可以测量音频电平，交流电流、电容、电感及晶体管的特殊值等，由于这些功能的不同，万用表的外形布局也有差异！为了用万用表测量多种电量，并且有多个量程，就需通过测量电路把被测的量变换成磁电式表头所能接爱的直流电流。

万用表的功能越多，其测量电路越复杂。

在测试电流，电压等的测量电路中有许多电阻器。

在测试交流电压的没量电路中还包含有整流器件，在测试直流电阻的测量电路中还应有干电池作电源。

指针式万用表的转换开关是用来选择不同被测量和不同量程的切换器件。

它包含有若干固定接触点和活动接触点，当固定触点和活动点闭合时就可以接通电路。

其中固定触点一般被称之为“掷”，活动点一般被称之为“刀”。

转换开关时，各刀与不同的掷闭合，构成不同的测量电路，另外，各种转换开关的刀和掷随其结构不同而数量也各有不同。

万用表常用的转换开关有四刀三掷，单刀九掷，又刀十一掷的等！1，万用表的基本使用方法万用表的种数码和结构是多种多样的，使用时，只有掌握正确的方法，才能确保测试结果的准确性，才能保证人身与设备的安全！（1）插孔和转换开关的使用首先要根据测试目的选择插孔或转换开关的位置，由于使用时测量电压，电流和电阻等交替的进行，一定不要忘记换档。

切不可用测量电流或测量电阻的档位去商量电压。

如果用直流电流或电阻去测量220的交流电压，万用表则会立马烧坏。

（2）测试表笔的使用万用表有红，黑笔，别看它就有两根，使用中能不能运用自如，也是大有学问的，如果位置接反，接错，将会带来测测试错误或烧坏表头的可能性。

万用表常识万用表是用来测量交直流电压、电阻、直流电流等的仪表。

它是由电流表(俗称表头)、刻度盘、量程选择开关、表笔等组成。

使用时如果把量程选择开关指向直流电流范围时，电流表M并接一些分流电阻来实现扩大量程之目的，使它成为一个具有几个大小不同量程的电流表。

测量结果要看刻度盘上直流电流刻度来读数。

通常刻度盘上第二行为电流刻度。

同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻(用串联电阻分压的原理，使它成为一个多程量的电压表)。

读数要看刻度盘上直流电压刻度。

大多数的万用表电压和电流合用一刻度。

(如何实现？)如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。

测电阻的原理与测直流电压相仿，只是测试时还须加一组电池。

选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。

现以MF30型万用表为例，介绍它的使用方法。

使用前的准备第一，使用万用表之前，必须熟悉量程选择开关的作用。

切不可弄错档位。

例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。

？第二，使用前观察一下表针是否指在零位。

如果不指零位，可用螺丝刀调节表头上机械调零螺丝，使表针回零(一般不必每次都调)。

红表笔要插入正极插口，黑表笔要插入负极插口。

电压的测量将量程选择开关的尖头对准标有V的五档范围内。

若是测交流电压则应指向V处。

依此类推，如果要改测电阻，开关应指向Ω档范围。

测电流应指向mA或UA。

测量电压时，要把电表表笔并接在被测电路上。

根据被测电路的大约数值，选择一个合适的量程位置。

干电池每节最大值为1．5V，所以可放在5V量程档。

这时在面板上表针满刻度读数的500应作5来读数。

即缩小100倍。

如果表针指在300刻度处，则读为3V。

注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。

除了电阻档外，量程开关所有档均按此方法读测量结果。

测量直流电压时应注意正、负极性，若表笔接反了，表针会反打。

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

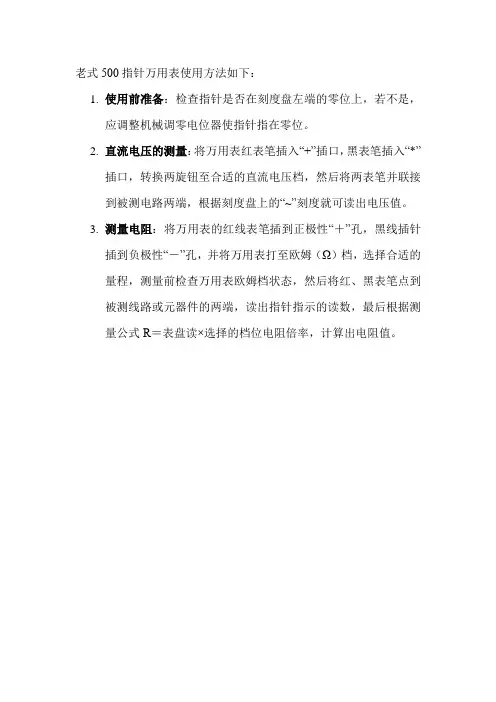

老式500指针万用表使用方法如下：
1.使用前准备：检查指针是否在刻度盘左端的零位上，若不是，
应调整机械调零电位器使指针指在零位。

2.直流电压的测量：将万用表红表笔插入“+”插口，黑表笔插入“*”
插口，转换两旋钮至合适的直流电压档，然后将两表笔并联接到被测电路两端，根据刻度盘上的“~”刻度就可读出电压值。

3.测量电阻：将万用表的红线表笔插到正极性“＋”孔，黑线插针
插到负极性“－”孔，并将万用表打至欧姆（Ω）档，选择合适的量程，测量前检查万用表欧姆档状态，然后将红、黑表笔点到被测线路或元器件的两端，读出指针指示的读数，最后根据测量公式R＝表盘读×选择的档位电阻倍率，计算出电阻值。

万用表各种功能挡位的使用方法图解摘要: 电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电...电阻挡的用途最广泛电阻挡（欧姆挡）一般用来测量电阻阻值大小、测量线路、电路元器件通断情况、以及通过测量元器件引脚间阻值大小是否与正常数据相符，来判断元器件好坏。

指针式万用表使用前要调零，将两表笔短接，此时指针右偏，调节调零电位器，使指针指在右边零刻度处。

如不能调零时，所用是Rx1 到Rx1k 挡，说明1.5V 电池电量不足；所用是Rx10k 挡，说明9V 或12V 叠层电池电量不1.量程选择欧姆挡刻度盘标有Ω，右边为零，往左边数值增大，刻度成非线性排列，中间段显示较为准确。

每更换一次电阻挡量程后，必须进行调零，以确保测量准确度。

认出电阻阻值后选合适量程并调零，选合适量程的原则是使测量数值指针尽量靠刻度盘中间位置。

如电阻为10Ω，则选Rx1 挡，电阻为220Ω选Rx10 挡，电阻为 4.7k Ω，可选Rx100 挡，电阻为68kΩ可选Rx1k 或Rx10k 挡。

将表笔放在待测电阻两引脚上，读出电阻刻度盘（最上面一条刻度线）指针指示处的数值，然后乘上该档倍率，即为电阻的阻值。

若是使用数字式万用表，则被测元件阻值与该挡量程越接近，测量结果越准确。

如150Ω电阻，用Rx200 挡和Rx2k 挡都可以测量，但是200 挡准确位数要多，测量结果自然也准确些。

2.在路测量大多检修时需要先直接在电路板上测量电阻值。

因为在路测量会受到其他串联、并联元器件的影响，测量结果会有偏差，一般需要将表笔对调测两次，取测量阻值大的一次作参考阻值。

若测一个82kΩ电阻（见图1），测量显示结果小于标称值且相差不大，说明此电阻正常。

万用表的使用方法_万用表使用方法小口诀万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数。

是一种简单实用的测量仪器。

如今最主流的常用万用表是都是数字万用表，指针万用表很少用。

数字万用表相对来说，属于比较简单的测量仪器。

作为一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。

万用表的使用范围广泛，下面给大家讲述下万用表基本的使用方法及口诀。

万能表的使用方法（1）在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

（2）在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

（3）在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。

否则，会使万用表毁坏。

如需换挡，应先断开表笔，换挡后再去测量。

（4）万用表在使用时，必须水平放置，以免造成误差。

同时，还要注意到避免外界磁场对万用表的影响。

（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。

如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

在使用模拟万用表时分别将两只测量表笔的一端按红接正（+）、黑接负（-）的要求插到测量端，然后确认指针是否在“0”位。

指针应与刻度盘左侧的端线对齐，如果不一致，则要进行零位调整。

在进行电流和电压测量之前，要先估计一下待测电流和电压的范围，先设在较大的挡位，然后再调到合适的挡位，以避免过大的电流将万用表烧坏。

在进行测量时，要考虑到万用表内阻的影响。

例如，为了测量电压，要将表笔接到被测电路上，这时万用表内的电阻上也有电流流过，这对测量值有一定的影响。

测量同一点的电压时，若使用不同的挡位，万用表的内阻不同，影响程度也不同。
