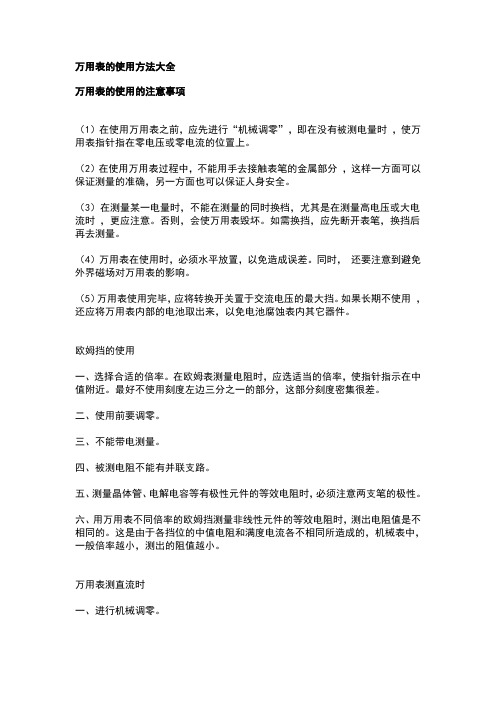

万用表是一种多功能多量程的便携式电工测量仪表，主要有指针式万用表和数字式万用表两类。其中，指针式万用表适用于测量强电回路的电压、电流和电阻等，可判断二极管、三极管、晶闸管和电解电容等元件的好坏与及测量集成电路引脚的静态电阻值等；数字式万用表为直接读数，用来测量电压、电流、电阻、三极管放大倍数和电容，同时可用其蜂鸣器挡测量电路的通断，以判定印制电路的走向。

机械指针式万用表是用一只灵敏的磁电式直流电流表，即微安表作为表头的，当有微小电流通过表头，机械指针就会有所指示。为了让表头通过的电流能使其正常工作指示，所以，在表头上并联和串联了一系列的电阻来进行分流与降压，这样也就能在需测的电路中测出电压，电阻，电流了。在使用过程中我们可以用小平口起子调节指针调节旋钮，使其指针在未工作时左边处于零位，以保证测量数值的精确性。万用表的红表笔应插在+处，黑表笔应插在—处。

1-表笔插孔2-晶体管插孔3-读数装置（表头）4-机械调零旋钮5-欧姆调零旋钮6-挡位

旋钮

图-1 MF-47C型万用表

一、指针式万用表

1、指针式万用表的结构组成

型号繁多的指针式万用表在结构上主要由三部分组成，即读数装置（表头）、测量电路和转换装置。其中，读数装置通常由磁电式直流微安表（个别为毫安表）组成，包括测量项目、测量范围、电压灵敏度、刻度、数字符、标识符、消除视差装置、等级指数及电平修正表等内容；测量电路的主要作用是把被测的电量转变成适合于表头指示用的电量；转换装置一般由挡位旋钮、表笔插孔或接线柱、调零旋钮等组成。

（1）读数装置的测量项目。

指针式万用表的测量项目一般包括直流电压、交流电压、直流电流、交流电流和电阻等基本项目，还设有分贝（dB）、电感（L）、电容（C）、三极管静态放大系数（hFE）、负载电流（LI）及负载端电压（LV）等备选项目。少数万用表设有表内工作电源状态显示，用BAD和GOOG分别表示电池不良与电池良好；有的万用表设有蜂鸣档，以方便测试。

（2）读数装置的测量范围。

指针式万用表的刻度盘不直接反映其所有测量范围，它给出了各项测量的基本测量范围及刻度盘上能够允许标注的测量范围。基本测量范围由量程开关选定后，与刻度盘上对应的基数乘获得。

（3）读数装置的电压灵敏度。

电压灵敏度是万用表电压挡的重要参数，它代表万用表测量电压时，指针偏转至满刻度值时取自被测电路的电流值，以欧姆每伏或千欧每伏表示。电压灵敏

度越高，测量时取自被测电路的电流越小，对被测电路的影响也就越小。电压灵敏度在刻度盘上的标注方式及常用数值见表-1。

表-1 电压灵敏度在刻度盘上的标注方式及常用数值

（4）读数装置的刻度。

指针式万用表刻度盘上的刻度通常是按表头可动部分偏转90°，取指针长度范围内的某一弧线作为刻度线。刻度线的位置没有绝对的要求，由各生产厂自行设定，例如欧姆刻度线有的安排在最大弧度线上，有的安排在最小弧度线上，还有的安排在中间弧度线上。直流电压、电流的刻度线常被设计在仅次于最大弧线的位置上。

刻度一般分为线性刻度和非线性刻度两种，如图-2所示。线性刻度用于标注直流示值或交流线性区示值，某些运放万用表的交、直流共用1条线性刻度；非线性刻度用于标注交流低压、欧姆、电容、电感、分贝等示值。线性刻度和非

线性刻度的明显区别是：线性刻度的弧线刻度间隔是均匀的，非线性刻度的弧线刻度间隔是不均匀的。

图-2 线性刻度和非线性刻度示例

（5）读数装置的数字符。

数字符是万用表刻度盘内容的又一组成部分。数字符的标注是根据仪表量程范围的上限及欧姆中心值确定的，不同的测量上限和不同的欧姆中心值取用不同的数字符标注。例如，测量上限为10的倍数或10的无余数分隔数时，其标注数字符取用：

0 1 2 3 4 5

0 2 4 6 8 10

0 0.5 1.0 1.5 2.0 2.5；

测量上限为3的倍数时，其标注数字符取用：

0 15 30 45 60 75

0 3 6 9 12 15

0 1 2 3 4 5 6

0 0.5 1.0 1.5 2.0 2.5 3.0。

将这些数字乘以倍率，可获得约定范围的刻度点示值的标称值。欧姆刻度线上的数字符没有统一的标准格式，目前只能以中心刻度值为准作相应的标注。例如，中心值为12Ω的标注方式为

∞2k 1k 200 150 100 70 50 40 30 20 10 5 2 0，

或∞2k 1k 500 100 50 40 30 20 15 10 5 4 3 2 1 0；

中心值为16.5Ω的标注方式为

∞4k 1k 500 200 100 50 30 20 10 5 0；

中心值为25Ω的标注方式为

∞5k 2k 1k 200 100 60 40 25 15 10 5 0；

中心值为30Ω的标注方式为

∞2k 1k 500 100 50 40 30 20 10 5 0。

以表头可动部分的旋转中心为基点，在指针长度范围内画出可偏转90°的弧线，在弧线上刻度，刻度上（下）标注数字符，就构成了刻度读数装置。（6）读数装置的标识符。

刻度盘上仅有读数并不能反映示值的种类和单位，唯有被测对象与刻度盘上的项目和单位一致时，才能确切反映被测量的种类及其所含单位量的大小。这些要素的反映方式是标识符，如用字母A、V、Ω、L、C对应表示电流、电压、电阻、电感与电容等。指针万用表的标识靠抽象联想，以量程250V测量照明电源为例：测量时的抽象联想是先将视力注视于交流电压刻度上（见图-3），再直接使用250标度读出指针所指的数，根据量程值“心算”并与单位V结合后，得到测量结果为AC220V。

图-3 标识符的应用示例

（7）消除视差装置。

在MF30型、MF47型、MF63型等指针式万用表的刻度盘上，均设有1条略长于刻度弧线长度的弧面镜，镜面的宽度依仪表的正面规格面定。弧面镜是用来消除读数视差的装置，其式样见图-1的白色区域。读数时，表头指针与镜中指针针影重合，得到的数值即为无视差读数；反之，即为有视差读数。
