中国移动5阶7阶互调干扰计算

一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。

分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。

通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。

有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。

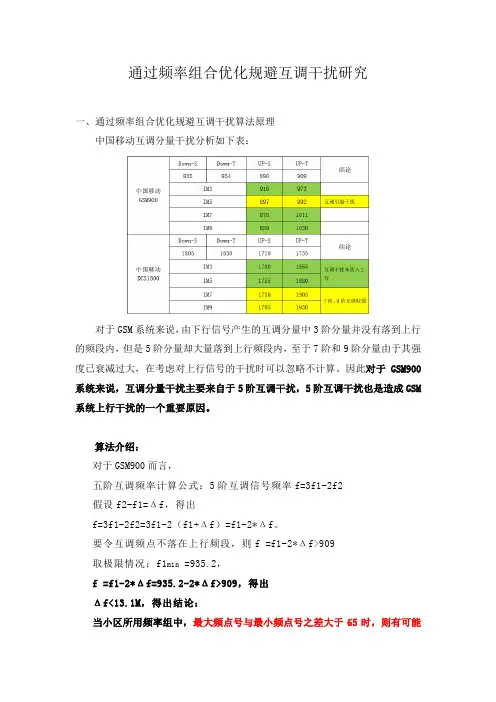

当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M Array其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。

由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。

二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。

互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。

基站高话务干扰解决方案一、抗干扰器产品功能特性根据基站结构及理论分析：GSM系统下行五阶互调落入上行系统，高话务时下行信号发射功率增大，IMP3成3倍数增大，把基站底噪抬升。

系统受干扰是多种干扰类型分量叠加的综合结果。

高话务时，信道占用时隙多，落入上行杂散信号跟时隙信号碰撞机率大；上下行发射功率增大带来的互调增大影响、器件功率容量；基站CDU端覆盖系统器件性能指标带来的干扰。

IMP3/P0=3：1，每增加1dB功率互调增加2dBc。

基站内部双工口不对外，从上、下行分开考虑处理。

对于TX，通过滤波加大对RX的抑制，避免下行杂散信号落入上行造成干扰；对于RX端，接收系统落入带内，有用信号和噪声抬升，无法滤除落入系统噪声。

考虑根据测试及结合现场情况，适度衰减整体噪声以降低对基站干扰。

同时考虑安装实用性，配置基站专用固定衰减器串接在基站上行低噪放后端，减少对接收灵敏度的影响。

用AppCAD公式计算，在基站上行低噪放后端衰减3~6dB对接收灵敏度影响很小。

下行滤波特性：项目名称指标要求频率范围(MHz) 930-960端口阻抗（Ω）50回波损耗(dB) ≥20插入损耗(dB) ≤0.5带内波动(dB) ≤0.3带外抑制(dB)≥40@800-915MHz ≥80@1710-1880MHz ≥80@1880-2200MHz功率容量(W) 500互调抑制(dBc)≥140@2×43dBm 端口类型N-K型上行衰减特性：项目名称指标要求频率范围(GHz) DC-1端口阻抗（Ω）50回波损耗(dB) ≥18插入损耗(dB) ≤1.2衰减范围(dB) 0-6衰减步级 (dB) 3,6功率容量(W) 10端口类型SMA-K型或QMA-K型根据以上分析解决内部干扰对于RX/TX端是没有效果的，对TX、RX产生机理分析并分开处理。

根据基站内部结构图提供TX、RX接入点，采用高品质因素腔体材料作滤波器，对无法滤波的RX端作降低噪声处理。

一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。

分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。

通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。

有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。

当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。

由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。

二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。

互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。

重庆市通信产业服务有限公司移动服务分公司基站干扰（互调干扰）处理实用手册綦江维护中心颜政伟2013年4月目录1前言........................................................................................................................ - 2 - 2常见基站干扰类型................................................................................................ - 2 -2.1按干扰情形划分.......................................................................................... - 2 -2.2按干扰频点划分.......................................................................................... - 2 -2.3按移动通信的频段划分.............................................................................. - 3 -2.4按干扰源的种类划分.................................................................................. - 3 -2.5按干扰的来源划分...................................................................................... - 3 - 3互调干扰介绍........................................................................................................ - 3 -3.1原理.............................................................................................................. - 3 -3.2 产生原因..................................................................................................... - 4 -3.3 影响............................................................................................................. - 4 -3.4 明显特点..................................................................................................... - 4 - 4准备工作................................................................................................................ - 4 -4.1常用工具...................................................................................................... - 4 -4.2常用备品备件.............................................................................................. - 5 -4.3自制便携式低负载...................................................................................... - 6 - 5互调干扰处理过程................................................................................................ - 7 -5.1互调干扰问题小区筛选.............................................................................. - 7 -5.2互调干扰排查关键点.................................................................................. - 8 -5.3互调干扰小区现场排查步骤...................................................................... - 9 -5.4室分系统（直放站）引起的干扰小区排查............................................ - 15 - 6外部干扰排查过程.............................................................................................. - 17 - 7总结...................................................................................................................... - 18 - 8附录...................................................................................................................... - 19 -8.1在BSC6900维护台上开启空闲时隙测试干扰带步骤.......................... - 19 -1前言本手册主要介绍基站互调干扰的处理方法和流程，对于外部干扰和直放站引起的干扰的处理法只做简单介绍，不做详解。

17Internet Communication互联网+通信中国移动5G 网络系统干扰分析及解决方案研究摘要：5G 无线通信网络建设是全球移动通信技术加速发展进程及其无线通信技术结构全面更新升级下的最重要时代产物。

超密集组网系统是当前5G 无线网络系统在许多实际技术应用环节中应用的一类关键性技术,但当前这二项网络技术方案在无法满足现代人们日常对高性能5G 高速无线数据传输网络技术使用的需求的同时,却会很容易地受到信号干扰,从而大大降低了无线网络高速传输的整体质量。

根据中国移动5G 网络频段使用规则,本文重点分析了中国移动5G 网络存在干扰的种类,并针对干扰类别进行分析,从而给出存在干扰问题的解决方案。

关键词：5G；系统干扰；干扰分析一、概述随着移动5G 网络的商用，5G 网络建设已经步入正轨。

5G 网络频段规划已经正式拉开帷幕，现阶段中国移动在5G 低频段上获得了2.6GHz 频段，在5G 高频段上获得了4.9GHz 频段。

根据调查发现，我国使用这两个频段的业务较为广泛，所以，中国移动5G 网络部署建设存在着频段干扰风险。

中国移动的5G 网络在建设发展初期,在中国移动就采用了分阶段网络规划建设的方式，在中国移动5G 的网络在建设的前期阶段，中国移动就采用的是非独立的组网建设方式开始建设，在中国移动5G 的网络建设发展的成熟完善后在中国移动开始正式采用的5G 网络独立的组网的方式建设。

在非独立组网建设过程中采用4G 网络作为锚点，通过4G 核心网络实现控制面的信息传送，所以在5G 网络建设初期，5G 小区干扰分析不仅要考虑5G 小区本身的干扰情况，也要考虑4G 锚点小区的干扰情况。

二、5G 干扰类型分析根据对中国移动网络5G 现网的分析，目前对中国移动公司的5G 移动网络系统上存在着的无线干扰信号源种类主要分为有下列的三种：5G 的系统内的干扰、5G 的系统外的干扰和与其他移动4G、5G 移动系统间发生的干扰。

➢互调干扰基站互调信号的产生和对GSM网络质量的影响，必须在处理网络规划和网络优化中关注。

在自然界中，当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率）：Fn=mf1+nf2 和 Fn=mf1-nf2最常见是三阶、五阶互调分量，因为在各阶互调分量中，三阶、五阶互调产物的幅度较高。

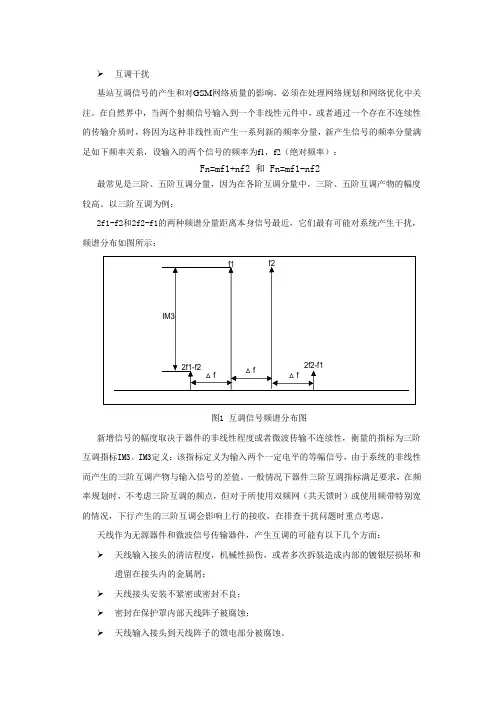

以三阶互调为例：2f1-f2和2f2-f1的两种频谱分量距离本身信号最近，它们最有可能对系统产生干扰，频谱分布如图所示：图1 互调信号频谱分布图新增信号的幅度取决于器件的非线性程度或者微波传输不连续性，衡量的指标为三阶互调指标IM3。
