一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。
分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。
有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。
当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M Array其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。
由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。
二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。
互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。
一、互调干扰原理互调干扰是在多个载频的大功率信号条件下，由于部件本身非线性引起信号互调，如果互调产物落入接收频段，将会干扰正常通信。
分为有源互调与无源互调，无源互调（PIM）特性通常是接头、馈线、天线和滤波器等无源部件在多个载波的大功率信号条件下，由于部件本身存在非线性而引起的互调效应。
通常认为这些无源部件是线性的，但是在大功率条件下，无源部件都不同程度地存在一定的非线性，这种非线性主要是由以下因素引起的：不同材料金属的接触；相同材料的接触表面不光滑；连接处不紧密；存在磁性物质；天馈老化；跳线接头氧化等。
有源互调一般指信号在合路器进行合路时其互调交调产物落在接收频带内，导致小区高干扰。
当两个射频信号输入到一个非线性元件中，或者通过一个存在不连续性的传输介质时，将因为这种非线性而产生一系列新的频率分量，新产生信号的频率分量满足如下频率关系，设输入的两个信号的频率为f1，f2（绝对频率），产生的互调产物如下：三阶互调：2F1-F2，2F2-F1 互调产物带宽为600K五阶互调：3F1-2F2，3F2-2F1 互调产物带宽为1M七阶互调：4F1-3F2，4F2-3F1 互调产物带宽为1.4M九阶互调：5F1-4F2，5F2-4F1 互调产物带宽为1.8M其中阶数越低，互调产物分量约高，互调产物带宽为源信号带宽（GSM为200K）*阶数中国移动互调分量如下表所示：对于GSM900频段，对上行造成严重干扰的主要是五阶和七阶互调产物，对于1800频段，主要为七阶和九阶互调。
由于GSM900频段传输损耗小，且较低阶的互调产物就能落在上行频带内，故出现互调干扰几率要远大于1800频段。
二、互调干扰特点对网络产生影响互调干扰产物随信号源功率增大而明显增加，一般信号功率增加1dB，互调产物往往增加3dB。
互调干扰的典型特征是小区业务量较小时，此时因发射功率较低，互调产物电平低，上行干扰不明显；当小区业务量较大时，互调产物随发生功率升高而明显抬升，小区出现严重上行干扰，即体现出上行干扰带变化随小区业务量变化而随之改变的特征。

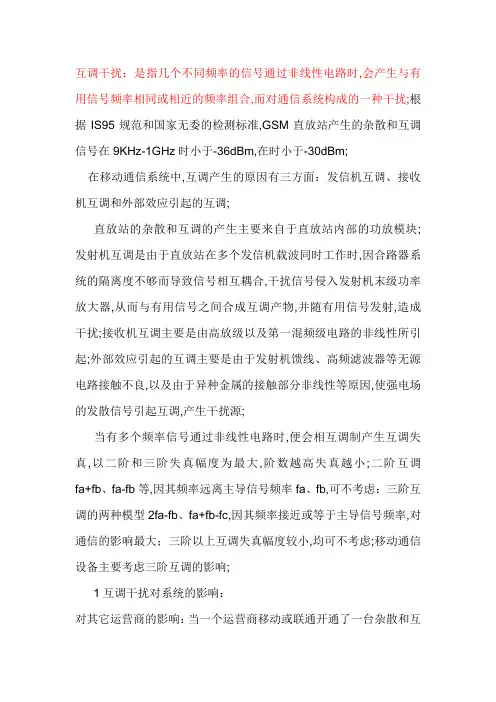

互调干扰：是指几个不同频率的信号通过非线性电路时,会产生与有用信号频率相同或相近的频率组合,而对通信系统构成的一种干扰;根据IS95规范和国家无委的检测标准,GSM直放站产生的杂散和互调信号在9KHz-1GHz时小于-36dBm,在时小于-30dBm;在移动通信系统中,互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调;直放站的杂散和互调的产生主要来自于直放站内部的功放模块;发射机互调是由于直放站在多个发信机载波同时工作时,因合路器系统的隔离度不够而导致信号相互耦合,干扰信号侵入发射机末级功率放大器,从而与有用信号之间合成互调产物,并随有用信号发射,造成干扰;接收机互调主要是由高放级以及第一混频级电路的非线性所引起;外部效应引起的互调主要是由于发射机馈线、高频滤波器等无源电路接触不良,以及由于异种金属的接触部分非线性等原因,使强电场的发散信号引起互调,产生干扰源;当有多个频率信号通过非线性电路时,便会相互调制产生互调失真,以二阶和三阶失真幅度为最大,阶数越高失真越小;二阶互调fa+fb、fa-fb等,因其频率远离主导信号频率fa、fb,可不考虑：三阶互调的两种模型2fa-fb、fa+fb-fc,因其频率接近或等于主导信号频率,对通信的影响最大；三阶以上互调失真幅度较小,均可不考虑;移动通信设备主要考虑三阶互调的影响;1互调干扰对系统的影响：对其它运营商的影响：当一个运营商移动或联通开通了一台杂散和互调较高的直放站时,互调和杂散信号落在本运营商的频带外,会对附近另一个运营商的下行信号造成同频干扰;如：运营商A欲在一四层楼上安装一台直放站,杂散和互调为-36dBm满足无委指标,杂散和互调信号和有用信号一起通过17dBi 的业务天线发射,那么杂散和互调信号在天线正面的输出强度为-18dBm,根据自由空间无线信号传播公式可知,相距10米衰减大约50dB,相距100米衰减大约70dB,相距1公里大约衰减90dB；可以算出对其它运营商的下行信号带来的同频干扰;在无阻挡环境下天线正前方100米以内同频干扰大于-88dBm,这时如果另一运营商的信号强度低于-79dBm,使得载波干扰比低于9,就会造成无法接通的情况发生;因此,在做室内或室外直放站工程时,控制各运营商的设备及天线的距离,对避免干扰非常重要;2对相邻基站小区的影响：在使用大功率宽带直放站时,互调指标比较高,由于带宽选择直放站所有的信道都共用一个功放模块,而后级的滤波器是一个宽带滤波器,对通带内的互调信号没有抑制作用,因此很难满足IS95规范对互调信号的要求;如果恰好能接收到附近本运营商基站的同频信号,输出时后级宽带滤波器对它们不产生任何抑制,那么会产生严重的同频干扰;假设直放站输出功率10W,一般三阶互调40dBc,三阶互调实际输出电平0dBm,如施主基站使用80、84两个载波,三阶互调信号就回落在76和89两个载波上,通过17dBi的天线向外发射,那么在业务天线前方使用76和89载波的基站就会受到不同程度的同频干扰,造成掉话率升高,切换失败率提高等问题;3对自身上行信号的影响直放站下行功放产生的杂散和互调信号通过直放站内部的双工器进入上行信道,如果此信号过高就会严重干扰上行信号,造成直放站的覆盖范围降低;如：直放站的杂散和互调为-36dBm满足无委指标,双工器的隔离度为70dB,下行功放产生的杂散和互调对上行信道的干扰为-106dBm,再加上直放站的噪声系数5dB,噪声电平达到-101dBm,为保证GSM要求的最小载干比9dB,所需最小上行信号电平应大于-92dBm;假如直放站输出功率每载波5W37dBm,手机最大输出功率2W33dBm,那么直放站实际覆盖距离是下行信号电平为-87dBm,低于此电平值,手机用户将会因为上行链路信噪比不够而无法通话;2解决方法通过上述分析可知,影响上行输出的互调因素有两个：设备本身的线性度和ALC控制电平;为避免产生三阶互调,可采用下面的办法1选择适当的频点组合;拉开频距选用无三阶互调频道点组工作,使三阶互调不会落在所使用的频点内；2采用自动增益功率控制APC技术,实时减小发射功率以减低互调电平,使其不至于落入有源器件的非线性区;3提高收信机前端的选择性,抑制干扰信号；改善收信机输入级的线性度,提高互调抗拒比；提高功放的选择性在GSM网络中,引入直放站设备控制小区无线覆盖范围,协调好全网的频道干扰,在工程的设计和建设当中,应根据工程的具体情况选择适当的抗干扰方法如设备的选型、网络结构的优化调整;直放站覆盖好坏主要体现在使用效果、设备性能指标、稳定性、不影响网络参数上,不能单纯追求下行的大功率,应尽量设在相对隔离区域,选择合适的基站作为信号源,以免产生无线干扰;一．什么是互调干扰&<60;&<60;在同一个地点,有两台发射机以上,就可能产生互调干扰;发射机A发出的射频信号f A从空中再通过发射机B的天线,进入发射机B的功放级,与该机发射频率f B相互调制,产生出第三个频率f C;反之,同时产生f D;所以,在该处两台发射机发出四个频点的射频功率信号;其中f C和f D是互调产物见图一;&<60;&<60;&<60;&<60; 另解：&<60;&<60;&<60;&<60; 当两个或多个干扰信号同时加到接收机时,由于非线性的作用,这两个干扰的组合频率有时会恰好等于或接近有用信号频率而顺利通过接收机,其中三阶互调最严重;由此形成的干扰,称为互调干扰;互调干扰和交调干扰一样,主要产生在高放和变频级;二;解决互调干扰的办法合理地分配频率资源,发射机与发射机之间拉开距离,是解决互调干扰最有力的方法;下面对几种抗干扰器件作简单介绍;1、单向器单向器又称单向滤波器、单向隔离器;它是从微波器件—环行器原理上发展起来的,专门为无线寻呼发射机设计,具有吸收从外界通过天馈系统进入发射机的干扰信号之能量,以及有保护发射机,减少故障率等功能;单向滤波器由精密烧结和研磨的旋磁、恒磁为主,配以微带电感、电容、电阻、腔体等组成耦合、谐振、滤波电路;在旋转磁场作用下,电磁波信号具有单向传递的特性;信号旋转120度几乎无损伤地从输出端出去；外界的信号,从输出端进入,同方向旋转120度进入吸收端变为热能散发掉见图4;2、带通滤波器3、隔离滤波器即单向器+滤波器隔离滤波器是由单向器和腔体滤波器的组合而成,它集中了两者的优点,使其隔离带宽非常宽,隔离度非常深,对杂波和互调干扰的抑制有很好的功效;三;互调干扰的危害性1、对发射机的危害&<60;&<60;&<60; 当发射机调试好后,它的工作频率f0是处在输出电路的最佳谐振点上,这时电路的电流应是最小;而互调产物使电路工作失谐,元件发热严重,大大增加发射机的故障率,减少其寿命;2、降低有效功率&<60;&<60;&<60; 一般来说,发射机的功率测量采用直通式功率计,有一定的带宽有的带宽达1千MHz由于功率是频谱能量的积分,所以,直通式功率计测出来的功率是有效主频功率和无用的互调产物功率总和;如功率计显示100W,有可能实际上主频f0的功率仅有80W;其余20 W是互调产物的功率以及杂波分量之功率;3、畸变主频f0的频谱&<60;&<60;&<60; 主频频谱畸变后,由BP机收到的射频信号解调出的数据,其相位将发生严重的抖动,从而BP机产生误码标准的抖动应小于1/4t ;结果是大大减少了系统覆盖的范围;4、干扰空间电波秩序&<60;&<60;&<60; 互调产物也是由发射机发出的射频能量信号,该信号与另一台发射机再次互调,还会产生另一个互调产物;所以,在发射机多的基站上空,有许许多多无序频谱能量,有的人称之为背景噪声;这些信号,与其它差转接收机频率或寻呼BP机频率相同的概率非常之大;同时,也严重干扰民航导航信号、广播电视信号;因而,治理由互调干扰引起空间电波秩序紊乱是刻不容缓的;文章引用自：。

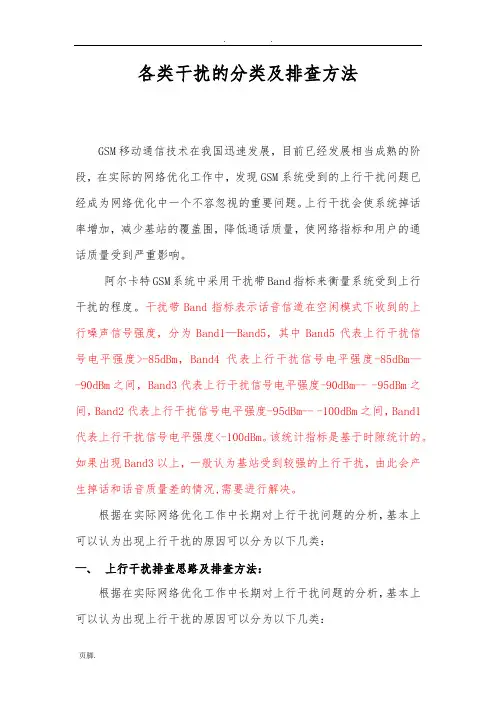

各类干扰的分类及排查方法GSM移动通信技术在我国迅速发展，目前已经发展相当成熟的阶段，在实际的网络优化工作中，发现GSM系统受到的上行干扰问题已经成为网络优化中一个不容忽视的重要问题。
上行干扰会使系统掉话率增加，减少基站的覆盖围，降低通话质量，使网络指标和用户的通话质量受到严重影响。
阿尔卡特GSM系统中采用干扰带Band指标来衡量系统受到上行干扰的程度。
干扰带Band指标表示话音信道在空闲模式下收到的上行噪声信号强度，分为Band1—Band5，其中Band5代表上行干扰信号电平强度>-85dBm，Band4代表上行干扰信号电平强度-85dBm-- -90dBm之间，Band3代表上行干扰信号电平强度-90dBm-- -95dBm之间，Band2代表上行干扰信号电平强度-95dBm-- -100dBm之间，Band1代表上行干扰信号电平强度<-100dBm。
该统计指标是基于时隙统计的。
如果出现Band3以上，一般认为基站受到较强的上行干扰，由此会产生掉话和话音质量差的情况,需要进行解决。
根据在实际网络优化工作中长期对上行干扰问题的分析，基本上可以认为出现上行干扰的原因可以分为以下几类：一、上行干扰排查思路及排查方法：根据在实际网络优化工作中长期对上行干扰问题的分析，基本上可以认为出现上行干扰的原因可以分为以下几类：1、无线系统自身问题造成Band较高排查方法及思路：无线系统自身问题一般集中在天线器件、基站接收通路的问题上，由于基站子系统问题造成的上行干扰Band较高存在以下规律：Band 值随话务量变化，话务量高时，Band也随之增高，到了深夜话务量降低后，Band统计恢复正常。
一般如果出现这样的规律，首先要考虑无线子系统的问题（天馈系统问题产生的三阶互调干扰）。
三阶互调干扰排查方法有：（1）、利用罗森伯格设备进行现场排查天馈系统具体问题。
（2）、利用频谱仪现场排查，利用八木天线指向基站天线的背板观察扫频仪上的频谱变化，如果频谱整体底噪抬升至-80dB到-50dB 之间基本可以判断为天馈系统产生的三阶互调。
GSM常见的干扰一、概述GSM常见的干扰在GSM系统中，为提高系统容量，必须对频率进行复用。
频率复用就是指同一频率被相距足够远的几个小区同时使用。
同频复用小区之间的距离就叫复用距离。
复用距离与小区半径之比称作同频干扰因子。
对于一定的频率资源，频率复用越紧密，网络容量越大，复用距离越小，干扰就越大。
上述频率复用引起的干扰是网内干扰（或叫系统内干扰），除此之外，GSM网络还可能受到自身硬件设备所产生的干扰和来自其它系统的网外干扰。
干扰是影响网络质量的关键因素之一，对通话质量、掉话、切换、拥塞均有显著影响。
如何降低或消除干扰是网络规划、优化的重要任务二、网络干扰产生的现象2.1、当网络存在较大干扰时，手机用户经常会感觉到以下现象主被叫失败，主叫听到“嘟、嘟、嘟”后就掉线（不同的手机提示音可能不相同）。
通话过程中经常有断续、杂音、静音，甚至掉话。
2.2、网络存在干扰时，从话统上看，会有以下现象上行干扰将体现在干扰带话统中。
要结合干扰带门限设置和具体使用场景，例如边际网频率计划宽松，频点复用度不高，若话统中出现2级，就有可能存在干扰；而对于市区频率复用度大，若话统中出现4~5级，就要重点考虑是否有干扰存在。
SDCCH、TCH指配失败次数多。
掉话次数多或掉话率高。
切换成功率低。
接收电平/质量性能测量中出现高电平、低质量统计值比例高。
2.3、路测会发现切换失败次数多。
高电平，低质量。
三、GSM干扰源分类我们一般将干扰大致分为三类：硬件设备导致的干扰，网内干扰，网外干扰。
3.1、硬件故障硬件的问题主要可以分为两类：一个是器件的老化导致大功率输出时异常频谱出现；另一个是天馈器件产生互调信号。
3.1.1、故障TRX故障：如果TRX因生产原因或在使用过程中性能下降，可能会导致TRX放大电路自激，产生干扰。
CDU或分路器故障：CDU中的分路器和分路器模块中使用了有源放大器，发生故障时，也容易导致自激。
3.1.2、互调干扰天线老化、跳线接头氧化、或连接故障等导致互调产生，导致小区高干扰。
互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。
根据IS95规范和国家无委的检测标准，GSM直放站产生的杂散和互调信号在9KHz-1GHz时小于-36dBm，在1GHz-12.75GHz时小于-30dBm。
在移动通信系统中，互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调。
直放站的杂散和互调的产生主要来自于直放站内部的功放模块。
发射机互调是由于直放站在多个发信机（载波）同时工作时，因合路器系统的隔离度不够而导致信号相互耦合，干扰信号侵入发射机末级功率放大器，从而与有用信号之间合成互调产物，并随有用信号发射，造成干扰。
接收机互调主要是由高放级以及第一混频级电路的非线性所引起。
外部效应引起的互调主要是由于发射机馈线、高频滤波器等无源电路接触不良，以及由于异种金属的接触部分非线性等原因，使强电场的发散信号引起互调，产生干扰源。
当有多个频率信号通过非线性电路时，便会相互调制产生互调失真，以二阶和三阶失真幅度为最大，阶数越高失真越小。
二阶互调fa+fb、fa-fb等，因其频率远离主导信号频率fa、fb，可不考虑：三阶互调的两种模型2fa-fb、fa+fb-fc，因其频率接近或等于主导信号频率，对通信的影响最大；三阶以上互调失真幅度较小，均可不考虑。
移动通信设备主要考虑三阶互调的影响。
（1）互调干扰对系统的影响：对其它运营商的影响：当一个运营商(移动或联通)开通了一台杂散和互调较高的直放站时，互调和杂散信号落在本运营商的频带外，会对附近另一个运营商的下行信号造成同频干扰。
如：运营商A欲在一四层楼上安装一台直放站，杂散和互调为-36dBm（满足无委指标），杂散和互调信号和有用信号一起通过17dBi 的业务天线发射，那么杂散和互调信号在天线正面的输出强度为-18dBm，根据自由空间无线信号传播公式可知，相距10米衰减大约50dB，相距100米衰减大约70dB，相距1公里大约衰减90dB；可以算出对其它运营商的下行信号带来的同频干扰。

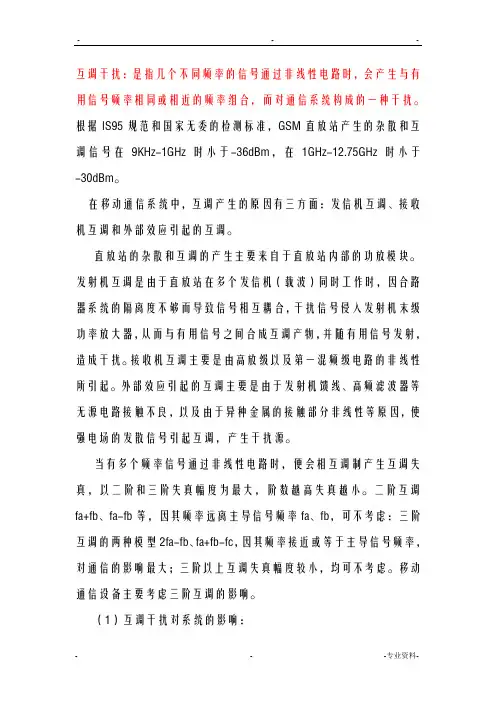

互调干扰详解The Standardization Office was revised on the afternoon of December 13, 2020互调干扰：是指几个不同频率的信号通过非线性电路时，会产生与有用信号频率相同或相近的频率组合，而对通信系统构成的一种干扰。
根据IS95规范和国家无委的检测标准，GSM直放站产生的杂散和互调信号在9KHz-1GHz时小于-36dBm，在时小于-30dBm。
在移动通信系统中，互调产生的原因有三方面：发信机互调、接收机互调和外部效应引起的互调。
直放站的杂散和互调的产生主要来自于直放站内部的功放模块。
发射机互调是由于直放站在多个发信机（载波）同时工作时，因合路器系统的隔离度不够而导致信号相互耦合，干扰信号侵入发射机末级功率放大器，从而与有用信号之间合成互调产物，并随有用信号发射，造成干扰。
接收机互调主要是由高放级以及第一混频级电路的非线性所引起。
外部效应引起的互调主要是由于发射机馈线、高频滤波器等无源电路接触不良，以及由于异种金属的接触部分非线性等原因，使强电场的发散信号引起互调，产生干扰源。
当有多个频率信号通过非线性电路时，便会相互调制产生互调失真，以二阶和三阶失真幅度为最大，阶数越高失真越小。
二阶互调fa+fb、fa-fb等，因其频率远离主导信号频率fa、fb，可不考虑：三阶互调的两种模型2fa-fb、fa+fb-fc，因其频率接近或等于主导信号频率，对通信的影响最大；三阶以上互调失真幅度较小，均可不考虑。
移动通信设备主要考虑三阶互调的影响。
（1）互调干扰对系统的影响：对其它运营商的影响：当一个运营商(移动或联通)开通了一台杂散和互调较高的直放站时，互调和杂散信号落在本运营商的频带外，会对附近另一个运营商的下行信号造成同频干扰。
如：运营商A欲在一四层楼上安装一台直放站，杂散和互调为-36dBm（满足无委指标），杂散和互调信号和有用信号一起通过17dBi的业务天线发射，那么杂散和互调信号在天线正面的输出强度为-18dBm，根据自由空间无线信号传播公式可知，相距10米衰减大约50dB，相距100米衰减大约70dB，相距1公里大约衰减90dB；可以算出对其它运营商的下行信号带来的同频干扰。
GSM基站互调干扰
通信系统中的无源互调干扰（PIM）来自于两种无源非线性，即无源接触非线性和无源材料非线性，无源非线性将引起射频信号产生大量的谐波信号，通常我们说的三阶、五阶、七阶互调产物都是由于射频电路无源器件的非线性引起的互调谐波。
PIM受射频电路中的无源器件性能、馈线接头性能、天线性能影响，当无源器件采用材质较差，杂质较多的铝合金，或接头等镀层磨损氧化后，另外器件接头部分工艺粗造等原因都有可能导致器件的非线性性增强，从而引起较大的谐波互调信号。
中国移动互调分量干扰分析（见附件）
中国移动GSM互调模拟图
对于GSM系统来说，由下行信号产生的互调分量中三阶分量并没有落到上行的频段内，但是5阶分量却大量落到上行频段内，至于7阶和9阶分量由于其强度已衰减过大，在考虑对上行信号的干扰时可以忽略不计算，因此对于GSM900系统来说，无源器件的互调分量干扰主要来自于5阶互调干扰，5阶互调干扰也是造成GSM系统上行干扰的一个重要原因。
对于DCS1800系统来说，3阶和5阶分量都不会落到上行频段，7阶、9阶分量会落到上行频段，但由于其强度衰减过大，故DCS1800系统无需考虑无源器件互调干扰的影响。

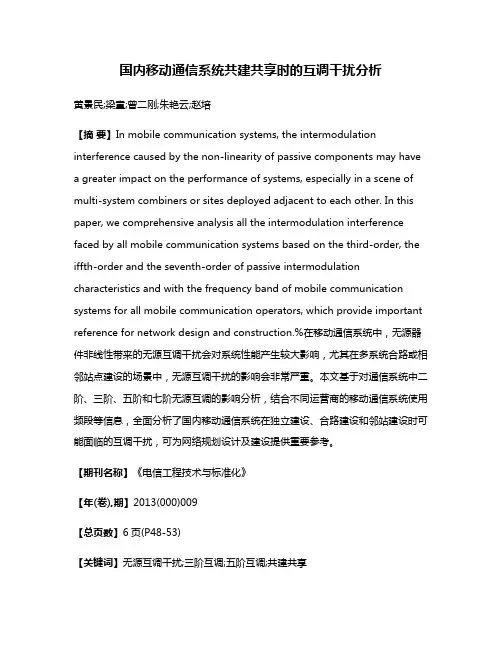

国内移动通信系统共建共享时的互调干扰分析黄景民;梁童;曾二刚;朱艳云;赵培【摘要】In mobile communication systems, the intermodulation interference caused by the non-linearity of passive components may have a greater impact on the performance of systems, especially in a scene of multi-system combiners or sites deployed adjacent to each other. In this paper, we comprehensive analysis all the intermodulation interference faced by all mobile communication systems based on the third-order, the iffth-order and the seventh-order of passive intermodulation characteristics and with the frequency band of mobile communication systems for all mobile communication operators, which provide important reference for network design and construction.%在移动通信系统中，无源器件非线性带来的无源互调干扰会对系统性能产生较大影响，尤其在多系统合路或相邻站点建设的场景中，无源互调干扰的影响会非常严重。
本文基于对通信系统中二阶、三阶、五阶和七阶无源互调的影响分析，结合不同运营商的移动通信系统使用频段等信息，全面分析了国内移动通信系统在独立建设、合路建设和邻站建设时可能面临的互调干扰，可为网络规划设计及建设提供重要参考。
《CDMA基站与GSM基站干扰分析与解决方案》篇一一、引言随着无线通信技术的飞速发展，CDMA（码分多址）基站与GSM（全球移动通信系统）基站已成为现代通信网络中不可或缺的部分。
然而，这两种不同的技术标准在共享无线资源时，可能会出现相互干扰的问题。
本文将针对CDMA基站与GSM基站干扰问题进行分析，并提出相应的解决方案。
二、CDMA基站与GSM基站干扰分析1. 同频干扰：CDMA基站与GSM基站可能工作在相同的频段上，导致同频干扰。
这种干扰会导致通信质量下降，影响用户的通信体验。
2. 邻道干扰：由于CDMA和GSM的信道划分方式不同，可能存在邻道干扰。
当相邻信道之间的功率过大时，会导致信道间的相互干扰。
3. 互调干扰：由于无线通信系统的非线性特性，不同信号之间可能产生互调产物，导致干扰。
这种干扰对通信系统的性能影响较大。
三、CDMA基站与GSM基站干扰的解决方案1. 频率规划与优化：通过合理的频率规划，将CDMA基站与GSM基站的频段进行分离，以减少同频干扰。
同时，对现有频段进行优化，提高频谱利用率。
2. 功率控制：通过调整基站的发射功率，降低邻道干扰。
在保证覆盖范围的前提下，尽量降低基站的发射功率，以减少对其他信道的干扰。
3. 智能天线技术：采用智能天线技术，通过波束赋形、零点控制等方法，提高信号的抗干扰能力。
同时，智能天线技术还可以提高系统的频谱利用率和容量。
4. 干扰协调与避免技术：通过引入干扰协调与避免技术，实时监测CDMA基站与GSM基站的干扰情况，并根据实际情况进行调整。
例如，当检测到同频干扰时，可以调整基站的发射频率或功率，以避免干扰。
5. 增强设备性能：提高CDMA基站与GSM基站的设备性能，包括抗干扰能力、灵敏度等，以降低设备间的相互干扰。
6. 合理布局基站：在基站布局时，应考虑地形、建筑物等因素对信号传播的影响。
合理布局基站位置和高度，以减少信号的遮挡和反射造成的干扰。
四、实施措施及建议1. 定期检查和维护：定期对CDMA基站与GSM基站进行检测和维护，确保设备正常运行。
GSM网络优化中内部干扰的处理干扰是影响GSM系统通话质量以及掉话率、接通串等网络指标的重要因素。
GSM系统受到的干扰有多种,有上行的、下行的干扰,有同频、邻频的干扰,但是总的来说GSM系统的干扰分为三大类即内部干扰、外部干扰和互调干扰,其中又以内部干扰最为常见和最难处理。
内部干扰影响了网络的正常运行,及时发现和减少来自系统内部的干扰是网络优化的重点之一,也是提高用户满意度的重要措施之一。
下面就介绍一下在日常网络优化工作中常见的系统内部的干扰产生的原因和解决办法。
内部干扰产生的原因内部干扰是由于网络规划的不准确性、网络运行环境的变化、工程维护中失误,造成的相邻小区的频率干扰较大,从而影响掉话率、接通率、越区切换等指标,并进一步影响话音质量。
1.通常的内部干扰来自一下几个方面:频点不干净频率规划或频点选择不正确,在较近距离内存在同频、邻频现象。
目前市区的站点分布越来越密,而分配给网络的频率资源是有限的,因此在频串规划时存在同频,邻频的可能性,使用户在同一地点收到相同频点且载干比小于9dB或相邻频点且载干比小于一9dB的信号,在通话中产生严重的背景噪音甚至掉话。
小区的BCCH频点的选取特别重要, 因为在空闲模式的时候为了保证最好的覆盖范围,BCOH频点是没有功率控制满功率进行发射的,这样如果BCCH频点不干净特别容易带来内部干扰。
BCCH所在频点包括以下控制信道:下行的FCCH、SCH、PCH、AGCH和上行的BACH。
当小区BCCH频点受到同频或邻频干扰时,将影响这些控制信道在手机与网络通信中正常传送信息,比如手机解不出SCH中的DSIC码、手机随机接入失败、不能正确接收移动台测量报告等,从而影响手机的接入和通话。
尤其是同频干扰不仅导致通话质量恶化而且手机较难解出邻区的BSIC码,这样在空闲模式下选择该小区为服务小区的手机较少,在通话模式下该小区参加切换目标小区候选队列也较少,使切换进入该小区的呼叫较少,小区总体话务水平较低,造成小区资源浪费,并因切换不能切入最佳服务小区而影响系统整体的通话质量。
从干扰带角度我们分场景定义高干扰载波：1）、市区及县城上行低噪高于-95dBm比例超过30％的载波为高干扰载波。
2）、农村及郊区上行低噪高于-100dBm比例超过30％的载波为高干扰载波。
从语音质量角度我们不区分场景定义语音质量0～3占比低于95%的载波为高干扰载波。
另外从用户感知角度及载波性能一致性角度考虑，单一小区出现一块载波符合以上高干扰载波特性的就定义为高干扰小区，避免平均值均化而影响客户感知。
干扰带算法差异基站对空闲时隙进行干扰信号测量，在统计周期内（104帧）对干扰信号功率进行平均。
◆∙ 算法I对所有帧的干扰电平以dBm为单位进行平均。
◆∙ 算法II对所有帧的干扰信号功率以mW为单位进行平均，再转换为干扰电平dBm。
上述算法差异导致干扰带算法II计算得到的干扰电平高于干扰带算法I计算得到的干扰电平。
1、在多径环境中，算法II会使上行电平值偏高比如，基站接收到的上行电平在－90dBm和－80dBm两个值波动，按照对数平均，基站得到上行接收电平－85dBm。
而－90dBm对应功率0.000000001mW，－80dBm对应功率0.00000001mW，平均功率为0.0000000055mW，对应为-82.6dBm。
算法II使上行功率高估了2.4dB。
2、在接收信号有突发干扰时，算法II放大这种信号波动，比如，104个Burst的RSSI中，除去4个IDLE 帧，有3个值为－50dBm，其余97个值为－70dBm，这时，算法I计算的上行电平为：（3×（－50)＋97×（－70））÷100＝－69.7dBm采用算法II计算：－50dBm对应0.00001mW，－70dBm对应0.0000001mW10×log(（3×（0.00001)＋97×（0.0000001））÷100，10）＝－64.01dBm通过上面的分析相对于算法I，在现网条件下由于多径、信号波动等很普遍，若选择算法II干扰带统计的干扰肯定会有上升。
《CDMA基站与GSM基站干扰分析与解决方案》篇一一、引言随着无线通信技术的快速发展，CDMA（码分多址）和GSM （全球移动通信系统）基站已经成为现代通信网络的重要组成部分。
然而，这两种不同的无线通信技术在共享频谱资源时，可能会出现相互干扰的问题。
本文旨在分析CDMA基站与GSM基站之间的干扰问题，并提出相应的解决方案。
二、CDMA基站与GSM基站干扰分析1. 干扰类型CDMA基站与GSM基站之间的干扰主要包括同频干扰、邻频干扰和互调干扰等。
同频干扰是指两个或多个通信系统在相同频率上工作时产生的干扰；邻频干扰是指相邻频道之间的干扰；互调干扰则是由于非线性器件引起的不同频率信号之间的相互作用。
2. 干扰原因（1）频谱资源重叠：CDMA和GSM基站使用的频谱资源部分重叠，导致相互干扰。
（2）设备差异：不同厂商的基站设备性能差异，可能导致干扰产生。
（3）环境因素：如建筑物、地形等地形因素，以及电磁环境等也会对基站间的干扰产生影响。
三、解决方案1. 频率规划与优化（1）频谱资源分配：通过合理的频率规划，将CDMA基站和GSM基站的频谱资源进行分离，以减少相互干扰。
（2）动态频率调整：采用动态频率调整技术，根据实际干扰情况调整基站的工作频率。
2. 基站设备升级与替换（1）设备兼容性：选择具有较好兼容性的基站设备，以降低不同厂商设备之间的干扰。
（2）设备性能优化：对现有基站设备进行性能优化，提高设备的抗干扰能力。
3. 信号隔离与滤波技术（1）信号隔离：采用信号隔离技术，如使用隔离器、滤波器等设备，将CDMA基站和GSM基站的信号进行隔离。
（2）滤波技术：利用滤波技术对接收到的信号进行滤波处理，以减少不同系统之间的干扰。
4. 网络优化与协调（1）网络规划：在建设新的通信网络时，进行详细的网络规划，确保CDMA基站和GSM基站之间的干扰最小化。
（2）协调管理：加强运营商之间的协调管理，共同解决基站间的干扰问题。
互调干扰与GSM网络规划刘汝清贺晓星[摘要] 本文基于对GSM网络上行五阶互调干扰、GSM网络下行三阶互调干扰的成因及作用机制的分析，从网络规划角度提出了降低互调干扰的措施。
[关键词] 互调干扰网络规划天线耦合器GSM-R我国GSM网络自1992年在嘉兴建立和开通第一个演示系统以来，获得了迅猛发展，用户数量和网络规模都位居世界前列。
但随着时间的推移，网络的内外部环境都发生了一定程度的改变。
在GSM网络内部，一方面，由于近20年的网络运营，网络设备和器件（如天线等）老化、出现故障的问题越来越突出；另一方面，随着网络规模和投入的不断加大，运营商希望成本投入越来越小，在一定程度上也导致了器件质量的下降。
在GSM网络外部，国家对于运营商使用的频段也做了一定程度的调整，如移动EGSM频段退网（分给GSM-R系统）等。
这些情况在互调干扰方面就表现出三个突出问题：一是由于天线、接头的工艺和材料质量的下降，以及老化、变形、腐蚀、落入碎屑和灰尘以及低劣的安装工艺等导致的五阶无源互调，对GSM上行造成干扰；二是由于耦合器、双工器等器件质量不过关或老化导致的三阶互调，对GSM下行造成干扰；第三是GSM下行三阶互调对GSM-R铁路通信系统造成的干扰[1]。
由于器件问题的隐蔽性且长期存在，对网络的影响也是持久的，因此本文试图从网络规划的角度提出GSM频率划分和网络布局的相关建议，尽量降低互调干扰对网络质量的影响。
1互调干扰的类型按照目前现行的移动和联通GSM频率使用范围，使用三阶互调频率值由表1可见，对GSM网络构成影响的互调干扰主要是移动GSM900对移动上行本小区造成的五阶互调干扰、移动和联通三阶互调对下行的干扰以及移动三阶互调对GSM-R的干扰。
由于五阶互调一般比三阶互调低10-15dB，因此移动GSM900对联通GSM900上行产生的五阶互调干扰、电信CDMA800对移动上行的五阶干扰、铁通GSM-R对移动上行的五阶干扰可忽略不计。
从干扰带角度我们分场景定义高干扰载波：1）、市区及县城上行低噪高于-95dBm比例超过30％的载波为高干扰载波。
2）、农村及郊区上行低噪高于-100dBm比例超过30％的载波为高干扰载波。
从语音质量角度我们不区分场景定义语音质量0～3占比低于95%的载波为高干扰载波。
另外从用户感知角度及载波性能一致性角度考虑，单一小区出现一块载波符合以上高干扰载波特性的就定义为高干扰小区，避免平均值均化而影响客户感知。
干扰带算法差异基站对空闲时隙进行干扰信号测量，在统计周期内（104帧）对干扰信号功率进行平均。
◆∙ 算法I对所有帧的干扰电平以dBm为单位进行平均。
◆∙ 算法II对所有帧的干扰信号功率以mW为单位进行平均，再转换为干扰电平dBm。
上述算法差异导致干扰带算法II计算得到的干扰电平高于干扰带算法I计算得到的干扰电平。
1、在多径环境中，算法II会使上行电平值偏高比如，基站接收到的上行电平在－90dBm和－80dBm两个值波动，按照对数平均，基站得到上行接收电平－85dBm。
而－90dBm对应功率0.000000001mW，－80dBm对应功率0.00000001mW，平均功率为0.0000000055mW，对应为-82.6dBm。
算法II使上行功率高估了2.4dB。
2、在接收信号有突发干扰时，算法II放大这种信号波动，比如，104个Burst的RSSI中，除去4个IDLE 帧，有3个值为－50dBm，其余97个值为－70dBm，这时，算法I计算的上行电平为：（3×（－50)＋97×（－70））÷100＝－69.7dBm采用算法II计算：－50dBm对应0.00001mW，－70dBm对应0.0000001mW10×log(（3×（0.00001)＋97×（0.0000001））÷100，10）＝－64.01dBm通过上面的分析相对于算法I，在现网条件下由于多径、信号波动等很普遍，若选择算法II干扰带统计的干扰肯定会有上升。
GSM基站互调干扰
通信系统中的无源互调干扰（PIM）来自于两种无源非线性，即无源接触非线性和无源材料非线性，无源非线性将引起射频信号产生大量的谐波信号，通常我们说的三阶、五阶、七阶互调产物都是由于射频电路无源器件的非线性引起的互调谐波。
PIM受射频电路中的无源器件性能、馈线接头性能、天线性能影响，当无源器件采用材质较差，杂质较多的铝合金，或接头等镀层磨损氧化后，另外器件接头部分工艺粗造等原因都有可能导致器件的非线性性增强，从而引起较大的谐波互调信号。
中国移动互调分量干扰分析（见附件）
中国移动GSM互调模拟图
对于GSM系统来说，由下行信号产生的互调分量中三阶分量并没有落到上行的频段内，但是5阶分量却大量落到上行频段内，至于7阶和9阶分量由于其强度已衰减过大，在考虑对上行信号的干扰时可以忽略不计算，因此对于GSM900系统来说，无源器件的互调分量干扰主要来自于5阶互调干扰，5阶互调干扰也是造成GSM系统上行干扰的一个重要原因。
对于DCS1800系统来说，3阶和5阶分量都不会落到上行频段，7阶、9阶分量会落到上行频段，但由于其强度衰减过大，故DCS1800系统无需考虑无源器件互调干扰的影响。
