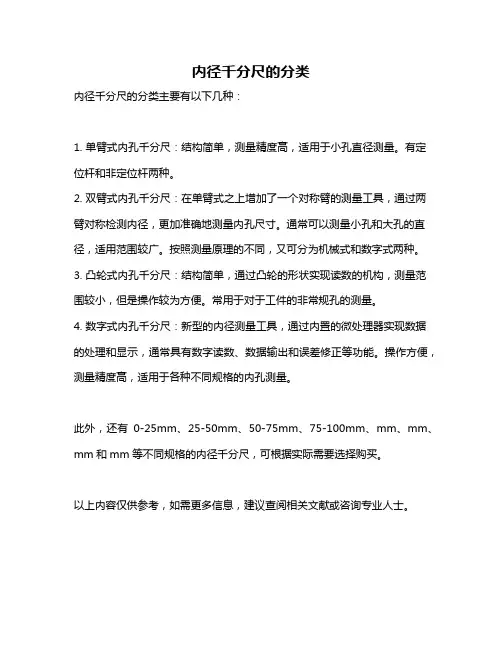

内径千分尺的分类
内径千分尺的分类主要有以下几种:
1. 单臂式内孔千分尺:结构简单,测量精度高,适用于小孔直径测量。
有定位杆和非定位杆两种。
2. 双臂式内孔千分尺:在单臂式之上增加了一个对称臂的测量工具,通过两臂对称检测内径,更加准确地测量内孔尺寸。
通常可以测量小孔和大孔的直径,适用范围较广。
按照测量原理的不同,又可分为机械式和数字式两种。
3. 凸轮式内孔千分尺:结构简单,通过凸轮的形状实现读数的机构,测量范围较小,但是操作较为方便。
常用于对于工件的非常规孔的测量。
4. 数字式内孔千分尺:新型的内径测量工具,通过内置的微处理器实现数据的处理和显示,通常具有数字读数、数据输出和误差修正等功能。
操作方便,测量精度高,适用于各种不同规格的内孔测量。
此外,还有0-25mm、25-50mm、50-75mm、75-100mm、mm、mm、mm和mm等不同规格的内径千分尺,可根据实际需要选择购买。
以上内容仅供参考,如需更多信息,建议查阅相关文献或咨询专业人士。
内径千分尺4.5-5.5mm的主题内容是指一种测量工具的规格要求。
下面将就这一主题进行详细阐述。
一、内径千分尺的概念内径千分尺是一种用于测量孔径或者容器内径的仪器,它主要由测量主体、读数部分和测量臂构成。
内径千分尺的最大特点是可以精确测量极小的孔径和内径尺寸。
二、内径千分尺的选择原则在选购内径千分尺时,其内径范围是一个极为重要的指标。
一般而言,内径千分尺的内径范围应该根据具体的测量需求来确定。
而4.5-5.5mm的内径千分尺更适用于直径在此范围内的测量工件。
三、4.5-5.5mm内径千分尺的应用领域4.5-5.5mm内径千分尺主要适用于一些机械加工行业中,用于测量直径在此范围内的零件的内径尺寸,如螺纹孔、滑动轴承孔等。
四、4.5-5.5mm内径千分尺的精度要求内径千分尺的精度直接关系到测量结果的准确性。
4.5-5.5mm内径千分尺对于其精度的要求也是非常严格的,它一般要求其精度达到0.001mm,并且需要经过定期的校准以保证其测量的精准度。
五、4.5-5.5mm内径千分尺的使用注意事项在使用4.5-5.5mm内径千分尺时,需要注意以下几点:1. 使用前要检查内径千分尺的测量头和测量臂的整体情况,确保其没有损坏和变形。
2. 使用时要确保被测内径孔的内部表面是干净的,以保证测量的准确性。
3. 使用后要将内径千分尺进行清洁和防锈处理,避免影响下次的测量。
六、结语4.5-5.5mm内径千分尺作为一种精密测量工具,其在机械制造和加工行业中起着至关重要的作用。
在使用时,需要严格按照标准操作,保证测量结果的准确性,从而为生产制造提供可靠的数据支持。
七、4.5-5.5mm内径千分尺的日常维护与保养除了在使用过程中需要注意的细节外,对于4.5-5.5mm内径千分尺的日常维护与保养同样至关重要。
在日常使用中,内径千分尺需要得到妥善的保养和维护,以保证其长久的精准度和稳定性。
1. 清洁保养:在使用完毕后,需要将内径千分尺进行清洁,特别是测量头和测量臂部分,要确保没有尘土或其他杂质残留。

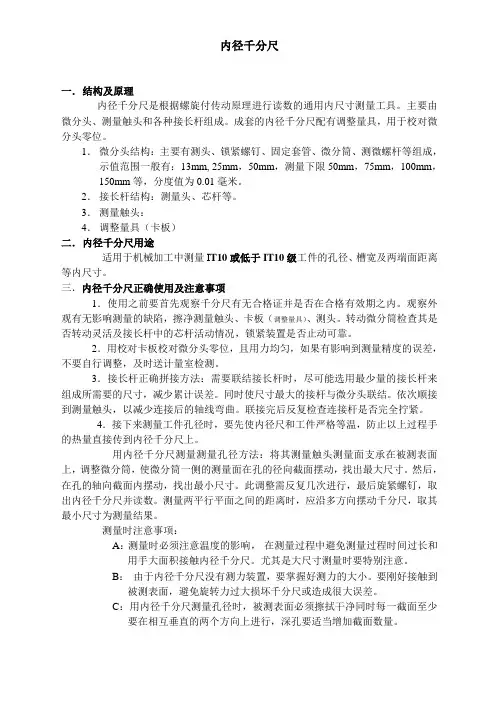

内径千分尺一.结构及原理内径千分尺是根据螺旋付传动原理进行读数的通用内尺寸测量工具。
主要由微分头、测量触头和各种接长杆组成。
成套的内径千分尺配有调整量具,用于校对微分头零位。
1.微分头结构:主要有测头、锁紧螺钉、固定套管、微分筒、测微螺杆等组成,示值范围一般有:13mm, 25mm,50mm,测量下限50mm,75mm,100mm,150mm等,分度值为0.01毫米。
2.接长杆结构:测量头、芯杆等。
3.测量触头:4.调整量具(卡板)二.内径千分尺用途适用于机械加工中测量I T10或低于IT10级工件的孔径、槽宽及两端面距离等内尺寸。
三.内径千分尺正确使用及注意事项1.使用之前要首先观察千分尺有无合格证并是否在合格有效期之内。
观察外观有无影响测量的缺陷,擦净测量触头、卡板(调整量具)、测头。
转动微分筒检查其是否转动灵活及接长杆中的芯杆活动情况,锁紧装置是否止动可靠。
2.用校对卡板校对微分头零位,且用力均匀,如果有影响到测量精度的误差,不要自行调整,及时送计量室检测。
3.接长杆正确拼接方法:需要联结接长杆时,尽可能选用最少量的接长杆来组成所需要的尺寸,减少累计误差。
同时使尺寸最大的接杆与微分头联结。
依次顺接到测量触头,以减少连接后的轴线弯曲。
联接完后反复检查连接杆是否完全拧紧。
4.接下来测量工件孔径时,要先使内径尺和工件严格等温,防止以上过程手的热量直接传到内径千分尺上。
用内径千分尺测量测量孔径方法:将其测量触头测量面支承在被测表面上,调整微分筒,使微分筒一侧的测量面在孔的径向截面摆动,找出最大尺寸。
然后,在孔的轴向截面内摆动,找出最小尺寸。
此调整需反复几次进行,最后旋紧螺钉,取出内径千分尺并读数。
测量两平行平面之间的距离时,应沿多方向摆动千分尺,取其最小尺寸为测量结果。
测量时注意事项:A:测量时必须注意温度的影响,在测量过程中避免测量过程时间过长和用手大面积接触内径千分尺。
尤其是大尺寸测量时要特别注意。
内径千分尺使用操作指导书一、简介内径千分尺是一种常见的测量工具,用于测量轴孔、孔径等内部尺寸。
本指导书将详细介绍内径千分尺的使用方法和注意事项,帮助您正确、高效地使用这一工具。
二、使用准备1. 工作环境:选择一个干净、光线明亮、没有震动的工作环境,以确保测量的准确性。
2. 内径千分尺检查:在使用之前,检查千分尺的外观是否完好,是否有损坏或缺陷,并保持它的清洁度。
三、内径千分尺的使用步骤1. 准备工作:a. 选择合适的内径千分尺:根据被测量的内径范围选择合适的千分尺。
b. 温度调节:将千分尺置于工作环境中,使其与被测件达到相同的温度。
c. 仔细读取千分尺的刻度:千分尺通常有两条刻度,其中一条用于表示毫米,另一条用于表示千分之一毫米。
2. 安装被测件:a. 清洁被测件:使用清洁布擦拭被测件的内壁,确保没有灰尘、油污等杂质。
b. 使被测件平稳:将被测件放在水平的工作台上,确保其稳固并垂直。
3. 使用内径千分尺进行测量:a. 良好的握持:用手握住千分尺底部,确保握持牢固。
b. 将千分尺插入被测件中:将千分尺缓慢插入被测件中,确保垂直插入并避免碰撞。
c. 读取测量值:将千分尺滑动到被测工件的最大值,同时读取千分尺上的刻度值。
注意毫米和千分之一毫米的刻度。
d. 记录测量值:将测量值记录下来,确保准确性和可追溯性。
4. 完成测量:a. 移除千分尺:缓慢且稳定地将千分尺从被测工件中取出,避免碰撞或损坏。
b. 清洁千分尺:使用清洁布擦拭千分尺的测量面和其他部件,确保其保持干净和良好的工作状态。
四、注意事项1. 严禁使用损坏的内径千分尺,以免对测量结果造成误导。
2. 在测量之前,请确保内径千分尺与被测工件处于相同的温度,以减少温度差对测量结果的影响。
3. 使用千分尺时要小心谨慎,避免千分尺碰撞或受力过大造成损坏。
4. 在插入被测工件时,要确保其垂直插入,并避免碰撞且尽量轻柔进行。
5. 在读取千分尺的刻度值时,应注意刻度线与刻度标记的对齐,以避免误读。

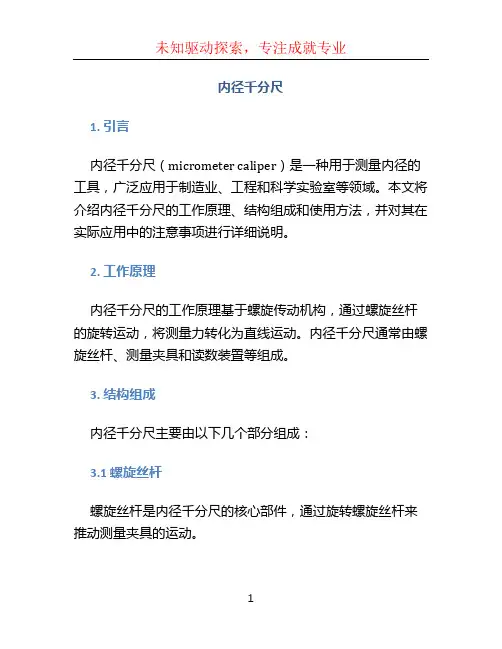

内径千分尺1. 引言内径千分尺(micrometer caliper)是一种用于测量内径的工具,广泛应用于制造业、工程和科学实验室等领域。
本文将介绍内径千分尺的工作原理、结构组成和使用方法,并对其在实际应用中的注意事项进行详细说明。
2. 工作原理内径千分尺的工作原理基于螺旋传动机构,通过螺旋丝杆的旋转运动,将测量力转化为直线运动。
内径千分尺通常由螺旋丝杆、测量夹具和读数装置等组成。
3. 结构组成内径千分尺主要由以下几个部分组成:3.1 螺旋丝杆螺旋丝杆是内径千分尺的核心部件,通过旋转螺旋丝杆来推动测量夹具的运动。
3.2 测量夹具测量夹具是连接螺旋丝杆和被测量物体的部件,用于夹持被测量物体,使其与测量夹具保持紧密接触,并确保测量的准确性。
3.3 读数装置内径千分尺的读数装置一般采用可调式刻度盘或数字显示装置,用于读取测量结果。
可调式刻度盘通常具有主刻度和副刻度,通过对刻度盘的读数来获取测量结果。
4. 使用方法使用内径千分尺进行内径测量的方法如下:1.确保内径千分尺清洁,并检查螺旋丝杆是否灵活。
2.将被测物体放置在测量夹具上,调整夹具使其与被测物体完全接触。
3.旋转螺旋丝杆,使测量夹具的推进运动,直至两侧的夹爪夹持住被测物体。
4.读取刻度盘上的测量结果,并记录下来。
如果使用数字显示装置,直接读取数字即可。
5. 注意事项在使用内径千分尺进行测量时,需要注意以下几点:•在进行测量之前,要先检查内径千分尺的准确性,以确保测量结果的精度。
•在测量过程中,要确保被测物体与测量夹具完全接触,避免产生测量误差。
•确保螺旋丝杆的旋转平稳,避免产生额外的力或摩擦。
•在读取测量结果时,要注意精确到刻度的位置,确保读取的结果准确。
6. 结论通过本文对内径千分尺的介绍,我们了解了其工作原理、结构组成和使用方法。
内径千分尺作为一种常用的测量工具,能够准确测量内径,广泛应用于各个领域。
在实际使用中,我们还需注意一些注意事项,以确保测量结果的准确性和可靠性。

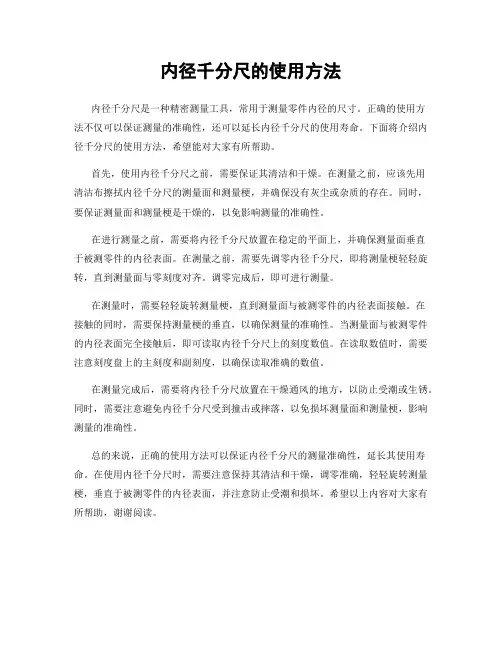

内径千分尺的使用方法
内径千分尺是一种精密测量工具,常用于测量零件内径的尺寸。
正确的使用方
法不仅可以保证测量的准确性,还可以延长内径千分尺的使用寿命。
下面将介绍内径千分尺的使用方法,希望能对大家有所帮助。
首先,使用内径千分尺之前,需要保证其清洁和干燥。
在测量之前,应该先用
清洁布擦拭内径千分尺的测量面和测量梗,并确保没有灰尘或杂质的存在。
同时,要保证测量面和测量梗是干燥的,以免影响测量的准确性。
在进行测量之前,需要将内径千分尺放置在稳定的平面上,并确保测量面垂直
于被测零件的内径表面。
在测量之前,需要先调零内径千分尺,即将测量梗轻轻旋转,直到测量面与零刻度对齐。
调零完成后,即可进行测量。
在测量时,需要轻轻旋转测量梗,直到测量面与被测零件的内径表面接触。
在
接触的同时,需要保持测量梗的垂直,以确保测量的准确性。
当测量面与被测零件的内径表面完全接触后,即可读取内径千分尺上的刻度数值。
在读取数值时,需要注意刻度盘上的主刻度和副刻度,以确保读取准确的数值。
在测量完成后,需要将内径千分尺放置在干燥通风的地方,以防止受潮或生锈。
同时,需要注意避免内径千分尺受到撞击或摔落,以免损坏测量面和测量梗,影响测量的准确性。
总的来说,正确的使用方法可以保证内径千分尺的测量准确性,延长其使用寿命。
在使用内径千分尺时,需要注意保持其清洁和干燥,调零准确,轻轻旋转测量梗,垂直于被测零件的内径表面,并注意防止受潮和损坏。
希望以上内容对大家有所帮助,谢谢阅读。
内径千分尺的读数方法
内径千分尺是一种常用的测量工具,用于测量工件的内径尺寸。
下面是使用内径千分尺的读数方法。
1. 清洁测量工具:使用清洁的布或纸巾擦拭内径千分尺的测量面和测量杆,确保表面干净无杂质。
2. 握住测量杆:将内径千分尺的测量杆握住,轻轻地放入待测的内径孔中,注意不要过力以免损坏测量杆。
3. 线性刻度读数:根据内径千分尺上的线性刻度进行读数。
通常,内径千分尺上有两个刻度,一个表示毫米,另一个表示千分之一毫米(也称为千分尺),我们主要关注千分尺的读数。
4. 千分尺读数:千分尺的读数是在读取毫米刻度后再读取千分尺上的刻度。
千分尺上通常有10个刻度,每个刻度代表0.1
毫米。
在读取时,我们可以根据千分尺上的刻度与零刻度的对齐程度来进行读数。
对齐的刻度数即为千分尺的读数。
例如,如果毫米刻度读数为7毫米,而千分尺上的刻度对齐到了第5个,那么内径的读数为7.5毫米。
5. 记录读数:在测量结束后,将读数记录下来,确保准确记载。
可以使用文档或记录单等形式进行记录。
需要注意的是,内径千分尺的读数精度通常为0.01毫米,因
此在读数时需要尽量准确地对齐刻度以避免误差。
另外,在使
用内径千分尺时,还需注意操作轻柔并避免碰撞和摔落,以确保测量的准确性和工具的使用寿命。

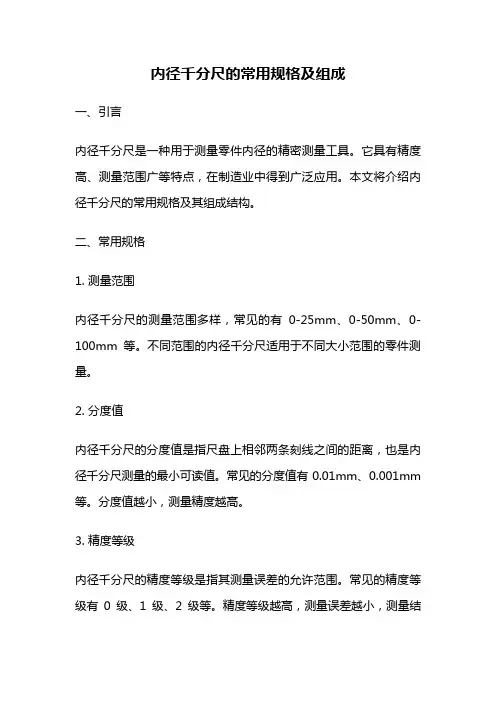

内径千分尺的常用规格及组成一、引言内径千分尺是一种用于测量零件内径的精密测量工具。
它具有精度高、测量范围广等特点,在制造业中得到广泛应用。
本文将介绍内径千分尺的常用规格及其组成结构。
二、常用规格1. 测量范围内径千分尺的测量范围多样,常见的有0-25mm、0-50mm、0-100mm等。
不同范围的内径千分尺适用于不同大小范围的零件测量。
2. 分度值内径千分尺的分度值是指尺盘上相邻两条刻线之间的距离,也是内径千分尺测量的最小可读值。
常见的分度值有0.01mm、0.001mm 等。
分度值越小,测量精度越高。
3. 精度等级内径千分尺的精度等级是指其测量误差的允许范围。
常见的精度等级有0级、1级、2级等。
精度等级越高,测量误差越小,测量结果越准确。
三、组成结构1. 框架内径千分尺的框架是由两个U形结构组成,上下两个U形结构通过螺钉连接在一起。
框架的稳固性和刚性对测量精度有重要影响。
2. 可调节臂内径千分尺的可调节臂是用于调节测量范围的部件。
可调节臂通常由两段构成,通过螺旋机构实现范围的调节。
3. 测量脚内径千分尺的测量脚是用于接触被测零件内径的部件。
测量脚通常由硬质合金制成,具有抗磨损、硬度高等特点。
4. 尺盘内径千分尺的尺盘是测量结果的直接读数部分。
尺盘上刻有刻线,通过对刻线的读数可以得到被测零件的内径尺寸。
5. 零件固定装置内径千分尺的零件固定装置用于固定被测零件,确保测量过程中零件的稳定性。
零件固定装置通常由螺旋机构和夹紧装置组成。
四、使用注意事项1. 内径千分尺在使用前应进行检查,确保各部件完好无损。
2. 使用内径千分尺时,应将测量脚轻轻放入被测零件的内径中,避免产生过大的应力。
3. 在读数时,应确保垂直视线与尺盘刻线平行,避免读数误差。
4. 内径千分尺使用完毕后应进行清洁和防锈处理,保证下次使用时的准确性。
五、结论内径千分尺是一种重要的测量工具,具有广泛的应用领域。
了解常用规格和组成结构有助于正确选择和使用内径千分尺,提高测量精度。
内径千分尺使用方法内径千分尺是一种用于测量物体内径或孔的工具,也被称为传感千分尺。
它通常由一个主尺和一支活动的衡量脚组成。
内径千分尺能够提供高精度测量,并广泛应用于工程、制造和科学领域。
下面将详细介绍内径千分尺的使用方法。
1. 选择合适的内径千分尺:内径千分尺有不同的量程和精度等级,根据测量的需求选择合适的尺寸。
一般来说,内径千分尺的夹口范围应该略大于待测孔中的最大直径。
2. 准备待测物体:准备好待测物体,并确保其表面光洁和无明显的凹凸不平。
3. 夹持内径千分尺:将内径千分尺夹持在一个合适的位置,确保夹紧力度适中。
可以使用螺丝或卡扣将内径千分尺夹持在固定位置。
4. 调整千分尺:根据测量的具体要求,调整内径千分尺的刻度。
一般来说,刻度盘可以通过旋转和调节来校准或对齐。
5. 将衡量脚放入孔中:将内径千分尺的衡量脚轻轻放入待测孔中,并确保与孔壁之间没有明显的间隙。
6. 闭合千分尺:轻轻闭合内径千分尺,直到衡量脚与孔壁紧密接触。
注意,不要用过大的力量闭合千分尺,以免损坏衡量脚或待测孔。
7. 读取刻度:通过刻度盘或数字显示器读取内径千分尺的测量结果。
内径千分尺通常有两个刻度盘,一个用于主尺,另一个用于衡量脚。
读取两个刻度盘上的数值,以获得最终结果。
8. 记录和检查测量结果:及时记录测量结果,并进行仔细检查。
确保内径千分尺的测量结果准确无误,并与预期的数值相符。
9. 清理和保养:使用完内径千分尺后,应该及时清理和保养。
用清洁布擦拭千分尺的表面和刻度盘,确保没有灰尘或污垢附着在上面。
如果有需要,可以使用一些润滑油来润滑内径千分尺的部件。
总结起来,在使用内径千分尺时,首先选择合适的尺寸,然后准备待测物体。
夹持千分尺并调整刻度,将衡量脚放入孔中,轻轻闭合千分尺并读取刻度。
最后,记录测量结果并进行清洁和保养。
通过正确和谨慎地使用内径千分尺,可以获得准确的测量结果,并保证其长期的正常运行。
内径千分尺的使用方法和读数
内径千分尺是一种测量工件内孔直径的精密测量工具。
下面是内径千分尺的基本使用方法和读数方式:
使用方法:
1. 准备工作:确保内径千分尺和被测工件表面是清洁的,以确保准确的测量结果。
2. 调整零点:在未接触工件的情况下,打开内径千分尺的测头,将千分尺刻度调至零点。
这通常通过使用调整螺钉或转动手柄来完成。
3. 插入测头:将内径千分尺的测头轻轻插入被测工件的内孔中。
确保测头与工件表面轻微接触,但不要过紧,以免损坏工件或测头。
4. 测量:缓慢旋转内径千分尺的手柄,使测头完全接触到工件内孔表面。
在旋转的同时,读取千分尺的刻度值。
5. 记录读数:一旦测头完全接触到工件表面,记录千分尺的刻度值。
这个刻度值表示工件内孔的直径。
读数方式:
-主尺读数:内径千分尺上通常有一个主尺,刻有毫米或英寸的刻度。
读取主尺上最靠近刻度线的数值。
-千分尺读数:千分尺是内径千分尺的关键部分,它提供了更精确的测量。
在千分尺上,通常每个刻度代表0.001毫米或0.0001英寸。
记录千分尺的刻度值,然后将其乘以千分尺的分辨率,加到主尺的读数上,得到最终测量结果。
例如,如果主尺读数是10毫米,千分尺读数是0.035毫米,那么总的测量值为10.035毫米。
注意:在读取千分尺时,需要注意小刻度的对齐。
通常,内径千分尺的刻度是逆时针方向递增的,确保正确读取。
内径千分尺的使用方法
内径千分尺是一种用于测量内径的精密测量工具,它可以精确
地测量工件的内径尺寸,是机械加工、装配和质量检验中常用的测
量工具之一。
下面将介绍内径千分尺的使用方法,希望能对大家有
所帮助。
首先,使用内径千分尺之前,需要对其进行检查和校准。
检查
内径千分尺的外观是否完好,刻度是否清晰,零位是否准确。
然后
使用校准块对内径千分尺进行校准,确保其测量精度和准确性。
在测量内径时,首先要选择合适的内径千分尺,并将其插入被
测工件的内孔中。
插入时要轻拿轻放,避免损坏内径千分尺和工件。
然后,通过旋转刻度盘,使测针与内孔壁紧密接触,确保测量的准
确性。
在测量过程中,需要注意以下几点,首先,要保持内径千分尺
与被测工件的内孔表面清洁,避免杂质影响测量精度。
其次,要轻
轻旋转刻度盘,避免过大的力量对测量结果产生影响。
最后,测量
完成后要及时清洁和保养内径千分尺,确保其性能和精度。
除了基本的使用方法外,内径千分尺还有一些注意事项需要大家注意。
首先,要避免内径千分尺受到振动和冲击,以免损坏其内部零部件和影响测量精度。
其次,要避免长时间暴露在潮湿和腐蚀性气体环境中,以免影响内径千分尺的使用寿命和测量精度。
总之,内径千分尺是一种精密的测量工具,在使用时需要特别小心和细心,保持其清洁和准确性。
通过正确的使用方法和注意事项,可以确保内径千分尺的测量精度和使用寿命,为工程技术人员提供准确可靠的测量数据,提高工作效率和质量。
希望大家在使用内径千分尺时,能够严格按照操作规程进行,确保测量结果的准确性和可靠性。
内径千分尺:内径千分尺(INSIDE MICROMETER)用于内尺寸精密测量(分单体式和接杆)。
测量方法:内径千分尺(INSIDE MICROMETER)用于内尺寸精密测量(分单体式和接杆)1 正确测量方法1)内径千分尺在测量及其使用时,必需用尺寸最大的接杆与其测微头连接,依次顺接到测量触头,以减少连接后的轴线弯曲。
2)测量时应看测微头固定和松开时的变化量。
3)在日常生产中,用内径尺测量孔时,将其测量触头测量面支撑在被测表面上,调整微分筒,使微分筒一侧的测量面在孔的径向截面内摆动,找出最小尺寸。
然后拧紧固定螺钉取出并读数,也有不拧紧螺钉直接读数的。
这样就存在着姿态测量问题。
姿态测量:即测量时与使用时的一致性。
例如:测量75~600/0.01mm的内径尺时,接长杆与测微头连接后尺寸大于125 mm 时。
其拧紧与不拧紧固定螺钉时读数值相差0.008 mm 既为姿态测量误差。
4)内径千分尺测量时支承位置要正确。
接长后的大尺寸内径尺重力变形,涉及到直线度、平行度、垂直度等形位误差。
其刚度的大小,具体可反映在“自然挠度”上。
理论和实验结果表明由工件截面形状所决定的刚度对支承后的重力变形影响很大。
如不同截面形状的内径尺其长度L 虽相同,当支承在(2/9)L 处时,都能使内径尺的实测值误差符合要求。
但支承点稍有不同,其直线度变化值就较大。
所以在国家标准中将支承位置移到最大支承距离位置时的直线度变化值称为“自然挠度”。
为保证刚性,在我国国家标准中规定了内径尺的支承点要在(2/9)L 处和在离端面200 mm 处,即测量时变化量最小。
并将内径尺每转90°检测一次,其示值误差均不应超过要求。
原理:螺旋测微器是依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。
因此,沿轴线方向移动的微小距离,就能用圆周上的读数表示出来。
螺旋测微器的精密螺纹的螺距是0.5mm,可动刻度有50个等分刻度,可动刻度旋转一周,测微螺杆可前或后退0.5mm,因此旋转每个小分度,相当于测微螺杆前进或推后0.5/50=0.01mm。
内径千分尺的使用方法内径千分尺是一种常用的精确测量工具,主要用于测量孔洞或管道的内径。
下面是内径千分尺的使用方法:1. 首先,准备好需要测量的物体和内径千分尺。
内径千分尺通常由可固定的主规和活动的副规组成,以及一根可伸缩的测量柱。
2. 使用内径千分尺之前,先检查测量柱和规的表面是否清洁,以确保准确的测量结果。
3. 将活动副规轻轻放入需要测量的孔洞或管道中。
确保活动副规与物体充分接触,但不要过度施加压力,以免影响测量结果。
4. 调整主规和副规之间的距离,使其与物体紧密适合并处于平衡状态。
可以通过转动可伸缩的测量柱来调整距离。
5. 一旦副规与物体接触,并且内径千分尺处于平衡状态,可以查看主规上的刻度。
根据内径千分尺的类型,刻度可能是以千分之一英寸或以毫米为单位。
6. 在主规上读取刻度时,需要注意主规的刻度线必须与副规的刻度线对齐。
这样才能确保准确读取测量结果。
如果刻度线不对齐,可能需要微调内径千分尺,直到刻度线对齐。
7. 读取刻度后,可以准确得出孔洞或管道的内径。
如果需要进行多个测量,建议多次测量并取平均值,以提高测量结果的准确性。
8. 在测量完成后,将内径千分尺从孔洞或管道中取出,确保不会损坏内径千分尺或测量对象。
需要注意的是,在使用内径千分尺进行测量时,应避免过度施加压力,以免损坏内径千分尺和测量对象。
此外,在选择内径千分尺时,应根据测量范围选择合适的尺寸,并确保内径千分尺的精确度符合实际需求。
总结起来,内径千分尺的使用方法可以归纳为准备测量对象和仪器、轻轻放入副规、调整并平衡内径千分尺、读取并记录刻度、多次测量并取平均值,最后取出内径千分尺。
使用内径千分尺进行测量时,需要注意准确性和谨慎操作,以获得可靠的测量结果。
内径千分尺内径千分尺C-2内孔的测量和需求孔的内部测量比工件外部测量要求更苛刻。
不仅要满足测量严格公差的要求,而且还必须要将那些对于测量不确定度有着直接影响的测量部件设计成可进入孔内进行检测的结构。
三线接触测量的优点TESA IMICRO,TRIOMATIC,TRI-O-BOR 和ETALON INTALOMETER是自定中心和自校正的内孔尺寸测量工具,测量可靠。
单个内径千分尺能代替数以百计圆柱塞规不像塞规仅能检查一种公差尺寸,一个内径千分尺能测量许多直径。
使用不同型号的内径千分尺能够可靠地完成通孔、盲孔、以及短台阶孔的测量。
建立形状公差通过在孔上测几个点可确定形状公差。
使用三线接触式内径千分尺可以按三角法测定径向跳动误差。
使用两线接触式内径千分尺只测量中等尺寸的直径。
他们无法让使用者在不同的点测量出不同直径值来。
三个测量头按120°间隔排列是最适宜的自定中心结构。
三测量头的线接触使检测量具保持与孔接触表面平行。
两点接触使得测量工具不能与孔的轴线建立起确定的关系两点接触量具不是自定中心的。
要使内径测量容易,需使用其它附加方法。
内径千分尺C -3TESA IMICRO "capa µ 系统"数显内径千分尺瑞士制造标准:DIN 863 T4(style C1)数字间隔:0.001mm;0.00005 in 公/英制转换显示高度:LCD,数字高7 mm 浮动零点显示模块:显示锁定材料硬度:测量面,应用范围3.5 到12mm:淬硬钢(770HV 30)。
11 到100 mm:氮化钛镀层(2300 HV 5)。
100 到300 mm:硬质合金端头(1300 HV 5)光耦合RS 232 接口,双向电源:3 V 锂电池电池使用寿命:1 -2 a(≈2000 h/a)关键特征:10 分钟后自动关闭;只要电源稳定显示设定将长期保持。
操作温度范围:10 °C - 40 °C 存放温度范围:–10 °C - 60 °C 最大相对湿度:80%,无冷凝CE 认证防护等级:IP54(IEC 60529)或IP40 包装:塑料容器识别编号TESA 的校准证书合格证新型TESA 容栅式测量系统(专利) 结合了TESA IMICRO 内径千分尺独特的圆锥技术订货代号测量范围测量范围最大允许误差重复性尺寸mm inµm µm A mm B mm C mm 06130101 3.5 - 40.1377 - 0.1574442 1.52006130102 4 - 4.50.1574 - 0.1771442 1.52006130103 4.5 - 5.50.1771 - 0.2165442 1.52506130104 5.5 - 6.50.2165 - 0.2559442 1.52506130105 6 - 80.2362 - 0.315044 2.5 2.555061301068 - 100.3150 - 0.397044 2.5 2.5550613010710 - 120.3970 - 0.472444 2.5 2.5550613010811 - 140.4330 - 0.551244 3.54680613010914 - 170.5512 - 0.669344 3.54680613011017 - 200.6693 - 0.787444 3.54830613011120 - 250.7874 - 0.98434477830613011225 - 300.9843 - 1.18114477880613011330 - 35 1.1811 - 1.37804477880613011435 - 40 1.3780 - 1.57484477880613011540 - 50 1.5748 - 1.9685551112980613011650 - 60 1.9685 - 2.3622551112980613011760 - 70 2.3622 - 2.7560551112980613011870 - 80 2.7560 - 3.1496551112980613011980 - 90 3.1496 - 3.5433551112980613012090 - 100 3.5433 - 3.93705511129806130121100 - 125 3.9370 - 4.921266261810006130122125 - 150 4.9212 - 5.905566261810006130123150 - 175 5.9055 - 6.889777261810006130124175 - 200 6.8897 - 7.874077261810006130125200 - 2257.8740 - 8.858288261810006130126225 - 2508.8582 - 9.842588261810006130127250 - 2759.8425 - 10.826788261810006130128275 - 30010.8267 - 11.8110882618100可选附件01961000 1 锂电池- 3 V,190 毫安时,CR 2032 型关于电缆等的订购信息,参见L 章节介绍,包装见C-10 页瑞士制造标准:DIN 863 T4(Style C1)数字间隔:0.001mm;0.00005 in公/英制转换显示高度:LCD,数字高7 mm浮动零点显示锁定材料硬度:测量面,应用范围3.5 到12mm:淬硬钢(770HV 30)。
