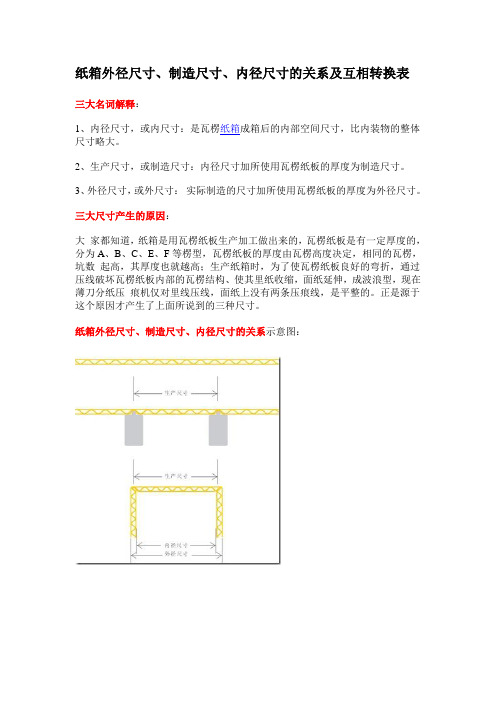

纸箱外径尺寸、制造尺寸、内径尺寸的关系及互相转换表

纸箱外径尺寸、制造尺寸、内径尺寸的关系及互相转换表三大名词解释：1、内径尺寸，或内尺寸：是瓦楞纸箱成箱后的内部空间尺寸，比内装物的整体尺寸略大。

2、生产尺寸，或制造尺寸：内径尺寸加所使用瓦楞纸板的厚度为制造尺寸。

3、外径尺寸，或外尺寸：实际制造的尺寸加所使用瓦楞纸板的厚度为外径尺寸。

三大尺寸产生的原因：大家都知道，纸箱是用瓦楞纸板生产加工做出来的，瓦楞纸板是有一定厚度的，分为A、B、C、E、F等楞型，瓦楞纸板的厚度由瓦楞高度决定，相同的瓦楞，坑数起高，其厚度也就越高；生产纸箱时，为了使瓦楞纸板良好的弯折，通过压线破坏瓦楞纸板内部的瓦楞结构、使其里纸收缩，面纸延伸，成波浪型，现在薄刀分纸压痕机仅对里线压线，面纸上没有两条压痕线，是平整的。

正是源于这个原因才产生了上面所说到的三种尺寸。

纸箱外径尺寸、制造尺寸、内径尺寸的关系示意图：三个尺寸大小排名：纸箱外径> 生产尺寸> 内径尺寸。

通过上图，我们可以看到瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度。

示意图中是用点对平压线方法，平常我们可能会遇到三点式或五点式压线方法成型瓦楞纸箱，其目的也是一样，通过压线轮底线的凸出部分把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。

瓦楞纸箱的内径尺寸比瓦楞纸箱展开时线与压线间的距离要略短一些，因为折弯处基本没有空隙，基本是实的，越高瓦楞纸板的被折弯的长度越多。

纸箱内径、制造尺寸、外径尺寸转换表备注：1、以上仅为各瓦楞的最高限值的转换，纸板厂实际生产时，各瓦楞基本是走低限，可以省不小材料。

瓦楞大小范围值可参考上面给出的两篇专题。

2、当客户有特殊要求时，请依实际需要而定；3、对于其它纸箱，如异型箱的尺寸转换，可参照以上规律进行相应的变化。

总之在瓦楞纸箱的生产中，要根据使用的生产设备、不同的生产工艺、所使用的不同楞型纸板，以及内装商品的种类和性质来确定，才能制造出保护商品、美化商品的瓦楞纸箱。

纸板度数如何计算及怎么采购划算纸板度数计算公式:（宽+高）x N/ 2.54=Y公式中“N”代表纸板开数，如宽+高数值较大，建议开一，N值就不用计算了。

公式中“Y”代表纸板度数，这值根据就近原则，求大即可。

例如：（30+20）x2/2.54=39.37″根据纸箱就近采购原则，此次得采购41″的纸板。

从原则上来说，一片箱最少，因为少了一个钉条位（驳口、粘接纸舌），纸板一开多张（个）比一开一更省，由于有两个或多个边用是分纸刀分开的，所以这两个边的边料就省了，一般来说，尽量一开多，但得考虑分纸机最大分纸幅度，以及纸板长度，适中的纸板长度，一开多，不仅节省了分纸师傅的分纸次数，更提高了生产效率，减低了浪费。

三大名词解释：1、内径尺寸，或内尺寸：是瓦楞纸箱成箱后的内部空间尺寸，比内装物的整体尺寸略大。

2、生产尺寸，或制造尺寸：内径尺寸加所使用瓦楞纸板的厚度为制造尺寸。

3、外径尺寸，或外尺寸：实际制造的尺寸加所使用瓦楞纸板的厚度为外径尺寸。

三大尺寸产生的原因：大家都知道，纸箱是用瓦楞纸板生产加工做出来的，瓦楞纸板是有一定厚度的，分为A、B、C、E、F等楞型，瓦楞纸板的厚度由瓦楞高度决定，相同的瓦楞，坑数起高，其厚度也就越高；生产纸箱时，为了使瓦楞纸板良好的弯折，通过压线破坏瓦楞纸板内部的瓦楞结构、使其里纸收缩，面纸延伸，成波浪型，现在薄刀分纸压痕机仅对里线压线，面纸上没有两条压痕线，是平整的。

正是源于这个原因才产生了上面所说到的三种尺寸。

纸箱外径尺寸、制造尺寸、内径尺寸的关系示意图：三个尺寸大小排名：纸箱外径>生产尺寸>内径尺寸。

通过上图，我们可以看到瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度。

示意图中是用点对平压线方法，平常我们可能会遇到三点式或五点式压线方法成型瓦楞纸箱，其目的也是一样，通过压线轮底线的凸出部分把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。

瓦楞纸箱的内径尺寸比瓦楞纸箱展开时线与压线间的距离要略短一些，因为折弯处基本没有空隙，基本是实的，越高瓦楞纸板的被折弯的长度越多。

半搭口纸箱的计算公式核算纸箱成本具体是从计算纸箱面积开始的，而面积计算得准确与否直接由尺寸决定，一般情况下尺寸是需要亲手去量的。

下面介绍两种常见类型的纸箱面积算法，其余类型可以按此方法类推。

平口箱的展开面积平口箱也称之为 02 型瓦楞纸箱。

L 、 W 、H 、 F 、 TS 分别表示长、宽、高、摇盖和接头。

为了保证成型后的纸箱平整，第二侧面需要减去 2mm 。

瓦楞纸箱内、外径与制造规格的关系一般来说，客户定购的纸箱有两种销售方向，即内销和外销，其中外销用于出口的纸箱需要通过集装箱运输，这就对尺寸的要求格外严格，稍有偏差都可能导致集装箱内放不下预定的纸箱个数，造成运输不便，耽误运输时间，甚至会有较大的经济损失。

纸箱尺寸有内径尺寸、外径尺寸和制造尺寸之分，其中内径规格以包装实物规格为准；制箱时的下料尺寸称为纸箱的制造尺寸，若客户提供的订单规格为外径或内径，在生产过程中一般都需转换为制造规格。

集装箱和非集装箱的区别主要在于外径，并且与瓦楞类型密切相关。

下面将通过表 2 详细罗列出纸箱内径规格、制造规格、外径规格之间的关系：表 2 瓦楞纸箱内、外径与制造规格的关系瓦楞纸箱制造尺寸的量法纸箱的制造尺寸为制箱时的下料尺寸。

制造尺寸以展开的箱坯上的压线为度量的基准。

分切机上的压痕辊在压线位置上压出的是一条沟，压线是这条沟槽的中心线。

两条压线的距离就是制造尺寸。

将制造尺寸转换为内、外径尺寸可以通过表 2 速成，但它们也分别有自己的测量方法。

瓦楞纸箱在制造过程中有单拼和双拼之分单拼即一页成型箱 , 一般用于周长较小的纸箱；双拼也称为二页箱，有的纸箱周长太大，不得不用两片箱坯拼凑一个纸箱，但有时纸箱厂为了利用生产过程中裁切下来的余料，也会用两片拼凑一个尺寸不算太大的纸箱，甚至有时会用四片。

二页箱与一页箱相比，多了一个接头，因此两者的面积计算有一些细微的差别。

接头和回丝纸箱接头的制造尺寸根据瓦楞层数和生产工艺水平确定，单瓦楞纸板为 35 ~ 40mm ，双瓦楞纸板为 45 ~ 50mm ，三瓦楞纸板为 50mm 。

纸箱外径尺寸、制造尺寸、内径尺寸的关系及相互转换表三大名词解释:1、内径尺寸,或内尺寸:就是瓦楞纸箱成箱后的内部空间尺寸,比内装物的整体尺寸略大。

2、生产尺寸,或制造尺寸:内径尺寸加所使用瓦楞纸板的厚度为制造尺寸。

3、外径尺寸,或外尺寸: 实际制造的尺寸加所使用瓦楞纸板的厚度为外径尺寸。

三大尺寸产生的原因:大家都知道,纸箱就是用瓦楞纸板生产加工做出来的,瓦楞纸板就是有一定厚度的,分为A、B、C、E、F等楞型,瓦楞纸板的厚度由瓦楞高度决定,相同的瓦楞,坑数起高,其厚度也就越高;生产纸箱时,为了使瓦楞纸板良好的弯折,通过压线破坏瓦楞纸板内部的瓦楞结构、使其里纸收缩,面纸延伸,成波浪型,现在薄刀分纸压痕机仅对里线压线,面纸上没有两条压痕线,就是平整的。

正就是源于这个原因才产生了上面所说到的三种尺寸。

纸箱外径尺寸、制造尺寸、内径尺寸的关系示意图:三个尺寸大小排名:纸箱外径> 生产尺寸> 内径尺寸。

通过上图,我们可以瞧到瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸+两个瓦楞纸板的厚度。

示意图中就是用点对平压线方法,平常我们可能会遇到三点式或五点式压线方法成型瓦楞纸箱,其目的也就是一样,通过压线轮底线的凸出部分把瓦楞纸板的受压部位挤进瓦楞纸板的中心位置。

瓦楞纸箱的内径尺寸比瓦楞纸箱展开时线与压线间的距离要略短一些,因为折弯处基本没有空隙,基本就是实的,越高瓦楞纸板的被折弯的长度越多。

纸箱内径、制造尺寸、外径尺寸转换表:备注:1、以上仅为各瓦楞的最高限值的转换,纸板厂实际生产时,各瓦楞基本就是走低限,可以省不小材料。

瓦楞大小范围值可参考上面给出的两篇专题。

2、当客户有特殊要求时,请依实际需要而定;3、对于其它纸箱,如异型箱的尺寸转换,可参照以上规律进行相应的变化。

总之在瓦楞纸箱的生产中,要根据使用的生产设备、不同的生产工艺、所使用的不同楞型纸板,以及内装商品的种类与性质来确定,才能制造出保护商品、美化商品的瓦楞纸箱。

纸箱包装转换公式纸箱常用箱型：A1型（对开箱）、A5型（全封闭摇盖）、C1型（天地盖）的制造尺寸，内径尺寸，外径尺寸的相互转换关系。

一．A1型（对开箱）1. A1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. A1型纸箱制内径尺寸：B楞：（W—4）x（D—4）x（H—8）A楞：（W—6）x（D—6）x（H—12）B A楞：（W—10）x（D—10）x（H—20）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+4）A楞：（W+3）x（D+3）x（H+6）B A楞：（W+5）x（D+5）x（H+10）二．A5型（全封闭摇盖）1. A5型纸箱内径尺寸：长（W）x宽（D）x高（H）2. A5型纸箱制造尺寸：B楞：（W—4）x（D—4）x（H—12）A楞：（W—6）x（D—6）x（H—20）B A楞：（W—10）x（D—10）x（H—30）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+6）A楞：（W+4）x（D+4）x（H+10）B A楞：（W+6）x（D+6）x（H+12）三．C1型（天地盖）1. C1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. C1型纸箱制内径尺寸：B楞：（W—4）x（D—8）x（H—2）A楞：（W—6）x（D—12）x（H—3）B A楞：（W—10）x（D—20）x（H—5）3. C1型纸箱外径尺寸B楞：（W+2）x（D+4）x（H+1）A楞：（W+3）x（D+6）x（H+2）B A楞：（W+5）x（D+10）x（H+3）备注：设计纸箱内径尺寸时一般要比内装物品尺寸要大3—5MM，方便物品的装入和拿出。

如有塑料袋或气泡袋，它的纸箱内径尺寸就是物品包裹塑料袋或气泡袋后的外尺寸。

袋形包装与被包装物品转换公式1.气泡袋、塑料袋尺寸：长（W）x宽（D）2.被包装物品尺寸：长（w）x宽（d）x高（h）mm3.气泡袋、塑料袋长度尺寸：W > w+h气泡袋、塑料袋长度尺寸要大于被包装物品尺寸（长+高）的尺寸。

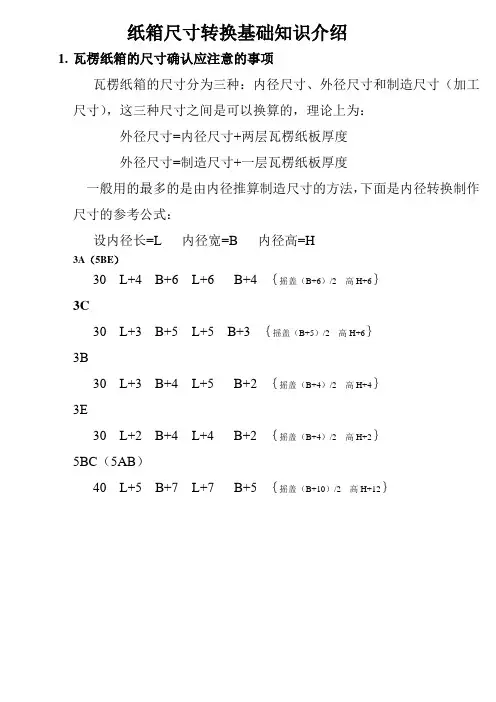

纸箱尺寸转换基础知识介绍1.瓦楞纸箱的尺寸确认应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（加工尺寸），这三种尺寸之间是可以换算的，理论上为：外径尺寸=内径尺寸+两层瓦楞纸板厚度外径尺寸=制造尺寸+一层瓦楞纸板厚度一般用的最多的是由内径推算制造尺寸的方法，下面是内径转换制作尺寸的参考公式：设内径长=L 内径宽=B 内径高=H3A（5BE）30 L+4 B+6 L+6 B+4｛摇盖（B+6）/2 高H+6｝3C30 L+3 B+5 L+5 B+3｛摇盖（B+5）/2 高H+6｝3B30 L+3 B+4 L+5 B+2｛摇盖（B+4）/2 高H+4｝3E30 L+2 B+4 L+4 B+2｛摇盖（B+4）/2 高H+2｝5BC（5AB）40 L+5 B+7 L+7 B+5｛摇盖（B+10）/2 高H+12｝外径转换制作尺寸的参考公式如下：设外径长=L 外径宽=B 外径高=H3A（5BE）30 L-6 B-3 L-3 B-6｛摇盖（B-3）/2 高H-3｝3C30 L-5 B-2 L-2 B-5｛摇盖（B-2）/2 高H-2｝3B30 L-4 B-2 L-2 B-4｛摇盖（B-2）/2 高H-1｝3E30 L-3 B-1 L-1 B-3｛摇盖（B-1）/2 高H｝5BC（5AB）40 L-7 B-4 L-4 B-7｛摇盖（B-4）/2 +2 高H-4｝以上公式仅供参考，如果客户有自己的特殊要求，要按照客户的尺寸转换。

瓦楞纸箱的尺寸确定分为三种情况一是由客户直接提供，针对客户直接提供的尺寸，一定要明确是内径还是外径尺寸，这里指出由于纸板厚度和工艺因素，对内径和外径尺寸不能同时要求。

二是客户提供样箱，这种可根据样箱直接测量出制造尺寸。

三是根据客户被包装的产品为客户设计，一般这种确定的尺寸为瓦楞纸箱的内径尺寸。

2.瓦楞纸箱的版面设计注意事项客户一般给纸箱厂两种方法设计版面：一是给电子文件，二是给样箱。

纸箱尺寸转换基础知识介绍1.瓦楞纸箱的尺寸确认应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（加工尺寸），这三种尺寸之间是可以换算的，理论上为：外径尺寸 =内径尺寸 +两层瓦楞纸板厚度外径尺寸 =制造尺寸 +一层瓦楞纸板厚度一般用的最多的是由内径推算制造尺寸的方法，下面是内径转换制作尺寸的参考公式：设内径长 =L内径宽=B内径高=H3A（5BE）30 L+4 B+6 L+6B+4｛摇盖（B+6）/2高H+6｝3C30 L+3 B+5 L+5 B+3｛摇盖（B+5）/2高H+6｝3B30 L+3 B+4 L+5B+2｛摇盖（B+4）/2高H+4｝3E30 L+2 B+4 L+4B+2｛摇盖（B+4）/2高H+2｝5BC（ 5AB ）40 L+5 B+7 L+7B+5｛摇盖（B+10）/2高H+12｝外径转换制作尺寸的参考公式如下：设外径长 =L外径宽=B外径高=H3A（5BE）30 L-6 B-3 L-3 B-6 ｛摇盖（ B-3 ） /2 高 H-3｝3C30 L-5 B-2 L-2 B-5 ｛摇盖（ B-2 ） /2 高 H-2｝3B30 L-4 B-2 L-2 B-4 ｛摇盖（ B-2 ） /2 高 H-1｝3E30 L-3 B-1 L-1 B-3 ｛摇盖（ B-1 ） /2 高 H ｝5BC（ 5AB ）40 L-7 B-4 L-4 B-7 ｛摇盖（ B-4）/2 +2 高 H-4 ｝以上公式仅供参考，如果客户有自己的特殊要求，要按照客户的尺寸转换。

瓦楞纸箱的尺寸确定分为三种情况一是由客户直接提供，针对客户直接提供的尺寸，一定要明确是内径还是外径尺寸，这里指出由于纸板厚度和工艺因素，对内径和外径尺寸不能同时要求。

二是客户提供样箱，这种可根据样箱直接测量出制造尺寸。

三是根据客户被包装的产品为客户设计，一般这种确定的尺寸为瓦楞纸箱的内径尺寸。

2.瓦楞纸箱的版面设计注意事项客户一般给纸箱厂两种方法设计版面：一是给电子文件，二是给样箱。

纸箱尺寸的计算方式
A、内尺寸（纸箱成型后的内部空间尺寸）：
如果客户给实物我们进行打样，可以按照以下公式确定纸箱的内尺寸。

Xi--------纸箱内尺寸
Xmax----实物的最大尺寸
K‘-------内尺寸修正系数
根椐实物的属性：刚性、柔性，块装、粉装等不同，适当增减：单位mm
小型箱：综合尺寸（长+宽+高）≤1000mm
中型箱：综合尺寸>1000mm而综合尺寸≤1500mm
大型箱：综合尺寸>1500mm
B、制造尺寸（压线尺寸）：下图为内尺寸、制造尺寸、外尺寸的示意图
Xo
1）知道内尺寸，计算制造尺寸：X=Xi+Kt
Xi——纸箱内尺寸，X——纸箱制造尺寸，Kt——修正系数
2）在纸箱的的制过程中，必须注意对摇盖的尺寸，如果摇盖尺寸是等于W/2时，需要加上伸长系数，否则合盖时会出现裂缝。

伸长系数请参考下表：
C、外尺寸（纸箱外围尺寸）：
1）知道制造尺寸计算外尺寸：
Xo=X+K
Xo——外尺寸
X——制造尺寸
K——修正系数
开料长=（制造尺寸长+制造尺寸宽）*2+驳头（耳朵）+5mm（修边）开料宽=制造尺寸高+制造尺寸宽+摇盖伸长系数。

纸箱制造尺寸确定方法2. 瓦楞纸板厚度Thickness ：单瓦楞纸板厚度=面纸厚度+楞高+里纸厚度双瓦楞纸板厚度=面纸厚度+楞高+中隔纸厚度+楞高+里纸厚度按GB/T 6544-2008《瓦楞纸板》：单瓦楞纸板厚度应高于下表所规定相应楞高的下限值。

多层瓦楞纸板厚度应高于下表所规定相应3. BC 双瓦楞纸箱制造尺寸（即模切线尺寸）确定方法(单位mm) 3.1 叠摇盖L 1=L O -5, L 2=L O -10, (L 2与纸箱接头钉合或粘合，包括纸板厚度t, Lo 2= L 2 +t, 故L 1 ＞ L 2)W=W O -5H=H O -25叠摇盖长F=W O -103.2 平摇盖L 1=L O -5, L 2=L O -10,W=W O -5H=H O -15平摇盖长F=(W O -1)÷24. 双芯单C 瓦四层箱制造尺寸（即模切线尺寸）确定方法(单位mm)4.1叠摇盖L 2=L O -7, L 1=L O -3,W=W O -5H=H O -16叠摇盖长F =W O -74.2 平摇盖L 2=L O -7, L 1=L O -3,W=W O -5H=H O -8平摇盖长F =(W O -2)÷2说明：1. 其它单瓦、双瓦楞型纸箱制造尺寸确定方法，可参照以上方法、针对不同瓦楞厚度作相应加减。

2. 因纸箱纸板厚度也存在公差，且各纸箱厂工艺处理存在一点差异，不同纸箱厂制造尺寸确定方法可能会同样存在一点差异，但最终检测标准唯一的， GB 包装箱图纸中尺寸标准常规按外尺寸。

3. 以上适用于内装物为推车单独产品的包装（箱内有空间，折叠后内侧摇盖置于箱内部）；对于纸箱偏方、内装物充满整个内部空间的，确定制造尺寸时需考虑所有重叠摇盖的总厚度。
