纸箱外径尺寸制造尺寸内径尺寸的关系及相互转换表 (2)

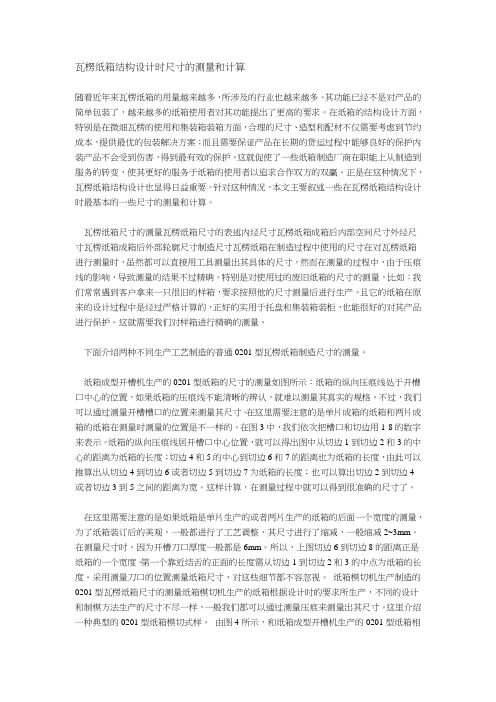

瓦楞纸箱结构设计时尺寸的测量和计算随着近年来瓦楞纸箱的用量越来越多，所涉及的行业也越来越多。

其功能已经不是对产品的简单包装了，越来越多的纸箱使用者对其功能提出了更高的要求。

在纸箱的结构设计方面，特别是在微细瓦楞的使用和集装箱装箱方面，合理的尺寸、造型和配材不仅需要考虑到节约成本，提供最优的包装解决方案；而且需要保证产品在长期的货运过程中能够良好的保护内装产品不会受到伤害，得到最有效的保护。

这就促使了一些纸箱制造厂商在职能上从制造到服务的转变，使其更好的服务于纸箱的使用者以追求合作双方的双赢。

正是在这种情况下，瓦楞纸箱结构设计也显得日益重要。

针对这种情况，本文主要叙述一些在瓦楞纸箱结构设计时最基本的一些尺寸的测量和计算。

瓦楞纸箱尺寸的测量瓦楞纸箱尺寸的表述内经尺寸瓦楞纸箱成箱后内部空间尺寸外经尺寸瓦楞纸箱成箱后外部轮廓尺寸制造尺寸瓦楞纸箱在制造过程中使用的尺寸在对瓦楞纸箱进行测量时，虽然都可以直接用工具测量出其具体的尺寸，然而在测量的过程中，由于压痕线的影响，导致测量的结果不过精确。

特别是对使用过的废旧纸箱的尺寸的测量，比如：我们常常遇到客户拿来一只很旧的样箱，要求按照他的尺寸测量后进行生产。

且它的纸箱在原来的设计过程中是经过严格计算的，正好的实用于托盘和集装箱装柜，也能很好的对其产品进行保护。

这就需要我们对样箱进行精确的测量。

下面介绍两种不同生产工艺制造的普通0201型瓦楞纸箱制造尺寸的测量。

纸箱成型开槽机生产的0201型纸箱的尺寸的测量如图所示：纸箱的纵向压痕线处于开槽口中心的位置，如果纸箱的压痕线不能清晰的辨认，就难以测量其真实的规格。

不过，我们可以通过测量开槽槽口的位置来测量其尺寸。

在这里需要注意的是单片成箱的纸箱和两片成箱的纸箱在测量时测量的位置是不一样的。

在图3中，我们依次把槽口和切边用1-8的数字来表示。

纸箱的纵向压痕线居开槽口中心位置，就可以得出图中从切边1到切边2和3的中心的距离为纸箱的长度；切边4和5的中心到切边6和7的距离也为纸箱的长度，由此可以推算出从切边4到切边6或者切边5到切边7为纸箱的长度；也可以算出切边2到切边4或者切边3到5之间的距离为宽。

半搭口纸箱的计算公式核算纸箱成本具体是从计算纸箱面积开始的，而面积计算得准确与否直接由尺寸决定，一般情况下尺寸是需要亲手去量的。

下面介绍两种常见类型的纸箱面积算法，其余类型可以按此方法类推。

平口箱的展开面积平口箱也称之为 02 型瓦楞纸箱。

L 、 W 、H 、 F 、 TS 分别表示长、宽、高、摇盖和接头。

为了保证成型后的纸箱平整，第二侧面需要减去 2mm 。

瓦楞纸箱内、外径与制造规格的关系一般来说，客户定购的纸箱有两种销售方向，即内销和外销，其中外销用于出口的纸箱需要通过集装箱运输，这就对尺寸的要求格外严格，稍有偏差都可能导致集装箱内放不下预定的纸箱个数，造成运输不便，耽误运输时间，甚至会有较大的经济损失。

纸箱尺寸有内径尺寸、外径尺寸和制造尺寸之分，其中内径规格以包装实物规格为准；制箱时的下料尺寸称为纸箱的制造尺寸，若客户提供的订单规格为外径或内径，在生产过程中一般都需转换为制造规格。

集装箱和非集装箱的区别主要在于外径，并且与瓦楞类型密切相关。

下面将通过表 2 详细罗列出纸箱内径规格、制造规格、外径规格之间的关系：表 2 瓦楞纸箱内、外径与制造规格的关系瓦楞纸箱制造尺寸的量法纸箱的制造尺寸为制箱时的下料尺寸。

制造尺寸以展开的箱坯上的压线为度量的基准。

分切机上的压痕辊在压线位置上压出的是一条沟，压线是这条沟槽的中心线。

两条压线的距离就是制造尺寸。

将制造尺寸转换为内、外径尺寸可以通过表 2 速成，但它们也分别有自己的测量方法。

瓦楞纸箱在制造过程中有单拼和双拼之分单拼即一页成型箱 , 一般用于周长较小的纸箱；双拼也称为二页箱，有的纸箱周长太大，不得不用两片箱坯拼凑一个纸箱，但有时纸箱厂为了利用生产过程中裁切下来的余料，也会用两片拼凑一个尺寸不算太大的纸箱，甚至有时会用四片。

二页箱与一页箱相比，多了一个接头，因此两者的面积计算有一些细微的差别。

接头和回丝纸箱接头的制造尺寸根据瓦楞层数和生产工艺水平确定，单瓦楞纸板为 35 ~ 40mm ，双瓦楞纸板为 45 ~ 50mm ，三瓦楞纸板为 50mm 。

纸箱尺寸的计算方式
A、内尺寸（纸箱成型后的内部空间尺寸）：
如果客户给实物我们进行打样，可以按照以下公式确定纸箱的内尺寸。

Xi--------纸箱内尺寸
Xmax----实物的最大尺寸
K‘-------内尺寸修正系数
根椐实物的属性：刚性、柔性，块装、粉装等不同，适当增减：单位mm
小型箱：综合尺寸（长+宽+高）≤1000mm
中型箱：综合尺寸>1000mm而综合尺寸≤1500mm
大型箱：综合尺寸>1500mm
B、制造尺寸（压线尺寸）：下图为内尺寸、制造尺寸、外尺寸的示意图
Xo
1）知道内尺寸，计算制造尺寸：X=Xi+Kt
Xi——纸箱内尺寸，X——纸箱制造尺寸，Kt——修正系数
2）在纸箱的的制过程中，必须注意对摇盖的尺寸，如果摇盖尺寸是等于W/2时，需要加上伸长系数，否则合盖时会出现裂缝。

伸长系数请参考下表：
C、外尺寸（纸箱外围尺寸）：
1）知道制造尺寸计算外尺寸：
Xo=X+K
Xo——外尺寸
X——制造尺寸
K——修正系数
开料长=（制造尺寸长+制造尺寸宽）*2+驳头（耳朵）+5mm（修边）开料宽=制造尺寸高+制造尺寸宽+摇盖伸长系数。

纸箱包装转换公式纸箱常用箱型：A1型（对开箱）、A5型（全封闭摇盖）、C1型（天地盖）的制造尺寸，内径尺寸，外径尺寸的相互转换关系。

一．A1型（对开箱）1. A1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. A1型纸箱制内径尺寸：B楞：（W—4）x（D—4）x（H—8）A楞：（W—6）x（D—6）x（H—12）B A楞：（W—10）x（D—10）x（H—20）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+4）A楞：（W+3）x（D+3）x（H+6）B A楞：（W+5）x（D+5）x（H+10）二．A5型（全封闭摇盖）1. A5型纸箱内径尺寸：长（W）x宽（D）x高（H）2. A5型纸箱制造尺寸：B楞：（W—4）x（D—4）x（H—12）A楞：（W—6）x（D—6）x（H—20）B A楞：（W—10）x（D—10）x（H—30）3. A1型纸箱外径尺寸：B楞：（W+2）x（D+2）x（H+6）A楞：（W+4）x（D+4）x（H+10）B A楞：（W+6）x（D+6）x（H+12）三．C1型（天地盖）1. C1型纸箱制造尺寸：长（W）x宽（D）x高（H）mm2. C1型纸箱制内径尺寸：B楞：（W—4）x（D—8）x（H—2）A楞：（W—6）x（D—12）x（H—3）B A楞：（W—10）x（D—20）x（H—5）3. C1型纸箱外径尺寸B楞：（W+2）x（D+4）x（H+1）A楞：（W+3）x（D+6）x（H+2）B A楞：（W+5）x（D+10）x（H+3）备注：设计纸箱内径尺寸时一般要比内装物品尺寸要大3—5MM，方便物品的装入和拿出。

如有塑料袋或气泡袋，它的纸箱内径尺寸就是物品包裹塑料袋或气泡袋后的外尺寸。

袋形包装与被包装物品转换公式1.气泡袋、塑料袋尺寸：长（W）x宽（D）2.被包装物品尺寸：长（w）x宽（d）x高（h）mm3.气泡袋、塑料袋长度尺寸：W > w+h气泡袋、塑料袋长度尺寸要大于被包装物品尺寸（长+高）的尺寸。

纸箱尺寸转换基础知识介绍1.瓦楞纸箱的尺寸确认应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（加工尺寸），这三种尺寸之间是可以换算的，理论上为：外径尺寸 =内径尺寸 +两层瓦楞纸板厚度外径尺寸 =制造尺寸 +一层瓦楞纸板厚度一般用的最多的是由内径推算制造尺寸的方法，下面是内径转换制作尺寸的参考公式：设内径长 =L内径宽=B内径高=H3A（5BE）30 L+4 B+6 L+6B+4｛摇盖（B+6）/2高H+6｝3C30 L+3 B+5 L+5 B+3｛摇盖（B+5）/2高H+6｝3B30 L+3 B+4 L+5B+2｛摇盖（B+4）/2高H+4｝3E30 L+2 B+4 L+4B+2｛摇盖（B+4）/2高H+2｝5BC（ 5AB ）40 L+5 B+7 L+7B+5｛摇盖（B+10）/2高H+12｝外径转换制作尺寸的参考公式如下：设外径长 =L外径宽=B外径高=H3A（5BE）30 L-6 B-3 L-3 B-6 ｛摇盖（ B-3 ） /2 高 H-3｝3C30 L-5 B-2 L-2 B-5 ｛摇盖（ B-2 ） /2 高 H-2｝3B30 L-4 B-2 L-2 B-4 ｛摇盖（ B-2 ） /2 高 H-1｝3E30 L-3 B-1 L-1 B-3 ｛摇盖（ B-1 ） /2 高 H ｝5BC（ 5AB ）40 L-7 B-4 L-4 B-7 ｛摇盖（ B-4）/2 +2 高 H-4 ｝以上公式仅供参考，如果客户有自己的特殊要求，要按照客户的尺寸转换。

瓦楞纸箱的尺寸确定分为三种情况一是由客户直接提供，针对客户直接提供的尺寸，一定要明确是内径还是外径尺寸，这里指出由于纸板厚度和工艺因素，对内径和外径尺寸不能同时要求。

二是客户提供样箱，这种可根据样箱直接测量出制造尺寸。

三是根据客户被包装的产品为客户设计，一般这种确定的尺寸为瓦楞纸箱的内径尺寸。

2.瓦楞纸箱的版面设计注意事项客户一般给纸箱厂两种方法设计版面：一是给电子文件，二是给样箱。

瓦楞纸箱的外径尺寸、内径尺寸及制造尺寸的分析在瓦楞纸箱加工过程中，我们常常遇到纸箱尺寸的问题。

大部分企业是按外径尺寸加工纸箱，对于什么是制造尺寸不清楚。

瓦楞纸箱使用企业也并没有因纸箱尺寸问题提出异议。

外径尺寸、内径尺寸与制造尺寸是否有区别？为什么在瓦楞纸箱生产过程中，要换算成制造尺寸？在理论上得出的结论和实践中的结果是否有出路？带着这些问题我们进行下面的分析和研究。

一、长方体的体积计算公式我们知道长方体是由4组平行线组成，计算公式是长×宽×高。

两点成一线，三点成一面。

假设长方体的尺寸为：长400mm ，宽300mm ，高200mm 。

二、长方体的表面积的计算公式长方体的表面积是由六个面组成，所以：面积＝2（长×高）＋2（长×宽）＋2（高×宽）＝2 【（长×高）＋（长×宽）＋（高×宽）】＝2【长×（高＋宽）＋（高×宽）】三、瓦楞纸箱的展开面积公式如果按上述展开面积计算瓦楞纸箱的展开面积的话，纸板利用率太低了。

我们把上、下长×宽分别取二分之一，纸板的利用率提高了很多。

但仍浪费了2（宽×宽）的面积。

其计算公式为：２（长＋宽）×（宽＋高）。

所以瓦楞纸箱的展开面积比纸箱的表面积大了2（宽×宽）。

为了方便记忆，我们把前后（长×高）称正唛，左右（高×宽）称侧唛，上（1/2长×宽）称上摇盖，把下（1/2长×宽）称下摇盖，把上（1/2宽×宽）称上内摇盖，把下（1/2宽×宽）称下内摇盖。

正唛、侧唛、上摇盖、下摇盖、上内摇盖和下内摇盖都是二个面积。

四、接舌由于纸箱是盛物体的容器，所以在加工时，需要连接起来。

我们设计了连接用的接舌。

则瓦楞纸板面积公式修改为：瓦楞纸箱面积（㎡）＝【2（长＋宽）＋接舌宽】×（宽＋高）上内摇盖、下内摇盖的面积和接舌宽×（宽＋高）的面积是庸余面积，是比纸箱表面积多出来的面积。

关于纸箱尺寸的知识瓦楞纸箱的最重要的用处莫过于包装物品，但是假如纸箱呈现了尺寸偏差,上海纸箱，那就即是犯了致命的过错。

很多业内人士都会感到纸箱的尺寸治理把持是最基础的，也是最简略的，但是作为瓦楞纸箱的用户往往不会这样以为，尺寸问题直接决议纸箱的价值。

尺寸适合客户才会接收应用。

尺寸分歧适，其他项目做得再好，也无济于事。

但是要想真正的治理好、节制好纸箱的尺寸却是非常体系的工作。

因此，把简略的事情一次作对，是最经济的、最科学的治理,瓦楞纸箱。

把好尺寸是"奠基石"瓦楞纸箱的尺寸有三种情势：外尺寸、制造尺寸、内尺寸。

这三种情势都是由纸箱的长度、宽度和高度共同来组成的。

因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。

外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为盘算运费的根据和纸箱外部的标示。

内尺寸即为瓦楞纸箱支持成型后从内部量取的面到面的间隔，内尺寸的肯定是依据内装物的体积大小断定的，一般情形下，内尺寸略大于内装物的体积。

制造尺寸即为依据纸箱内尺寸换算出的生产工艺尺寸，一般依照制造尺寸下单和调剂压线进行生产操作,瓦楞纸箱厂。

外尺寸、内尺寸、制作尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包含内外摇盖共4层）制作尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国度尺度中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。

在上述三种尺寸中，制造尺寸是相对较机动的，是根据不同的瓦楞纸板的厚度、不同的压线成型装备以及不同的成型工艺而随时变更，因此控制好制造尺寸是把持纸箱尺寸的第一步。

异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度,纸箱，才是纸箱的外尺寸。

按瓦楞纸箱制造工艺原理，用一张一定长、宽的瓦楞纸板，以制造尺寸为基准，进行压痕、弯折后，钉（粘合）合而成型。

压痕必须压透，弯折是向内成90°。

这样，一张瓦楞纸板上，产生了由里向外的排序：内径线→纸板厚度→压痕线→纸层厚度→外径线。

于是，瓦楞纸箱三种尺寸的内在关系便展现在我们的面前：一、过去沿用的公式是：1、制造尺寸＝内尺寸＋纸板尺寸2、外尺寸＝制造尺寸＋纸板厚度3、内尺寸＋2个纸板厚度＝外尺寸经实践，发现按这个公式制造的纸箱，外尺寸比客户需要的实际尺寸要小。

例如用五层纸板（厚7mm以上），客户要求制做外尺寸（长×宽×高）＝400×260×260（mm）的纸箱，按公式推算，制造尺寸＝外尺寸－纸板厚度，即制造尺寸＝393×253×253 。

按这个数字做出的箱子，外尺寸却＝395×255×255比实际小了5mm。

二、新的计算公式是：1、内尺寸＋纸板厚度＝制造尺寸2、制造尺寸＋纸层厚度＝外尺寸3、内尺寸＋纸板厚度＋纸层厚度＝外尺寸以上公式适用于纸箱的长、宽面。

根据上面所揭示的原理，纸箱高面由于上下各有一条横压线，各有一个90°弯折，所以箱高尺寸的关系是：1、内尺寸＋2个纸板厚度＝制造尺寸2、制造尺寸＋2个纸层厚度＝外尺寸3、内尺寸＋2个纸板厚度＋2个纸层厚度＝外尺寸纸层厚度：三层纸板通常＝1mm，五层纸板＝2mm，七层纸板可按3mm计算。

三、沿用的公式与新计算公式的区别：沿用公式的错误所在：按着这个公式，会在一张瓦楞纸板上，压痕线的上下各出现一个纸板厚度，即在同一个纸板的同一处出现两个纸板厚度，重复计算，故出现计算错误。

新公式则是把瓦楞纸板经过压痕和90°弯折后，区分为纸板厚度（实为纸板高度）和纸层厚度（压痕下纸的叠加厚度），符合客观实际，因而是正确的。

用它计算出来的瓦楞纸箱尺寸，不论是内尺寸、制造尺寸还是外尺寸，都是非常准确的，也是非常实用的。
