第六章 地震资料的野外采集

中国石油大学胜利学院地球物理勘探课程设计报告地震资料的处理方法学生姓名：***学号：************专业班级：资源勘查工程08级2班2011年6 月28 日地震资料数字处理方法地震勘探是利用地下介质弹性和密度的差异，通过观测和分析大地对人工激发地震波的响应，推断地下岩层的性质和形态的地球物理勘探方法。

地震勘探是钻探前勘测石油、天然气资源、固体资源地质找矿的重要手段，在煤田和工程地质勘查、区域地质研究和地壳研究等方面，也得到广泛应用。

地震勘探包括:野外采集、(室内)资料处理、资料解释三项。

一、野外数据采集数据采集就是采集供自动绘图用的绘图信息，是数字测图的一项重要工作。

不同的数据源、不同的作业模式有不同的数据采集方式，有内业数据采集与外业数据采集之分，有手工输入、半自动输入、自动输入之分。

一个优秀的数字测图系统通常支持多种数据采集方式。

〈一〉、测图前的准备工作1、控制测量野外数据采集包括两个阶段，即控制测量和地形特征点（碎部点）采集。

实施数字测图之前必须先进行控制测量。

控制测量方法与白纸测图法中的控制测量基本相同。

由于利用光电测距，测站点到地物、地形点的距离即使在500m，也能保证测量精度，故对图根点的密度要求已不很严格，一般以在500m以内能测到碎部点为原则。

通视条件好的地方，图根点可稀疏些；地物密集、通视困难的地方，图根点可密些（相当白纸测图时图根点的密度）。

等级控制点尽量选在制高点。

控制测量主要使用导线测量，观测结果（方向值、竖角、距离、仪器高、目标高、点号等）自动或手工输入电子手簿，一般直接由电子手簿解算出控制点坐标与高程。

对于图根控制点，还可采用“辐射法”和“一步测量法”。

辐射法就是在某一通视良好的等级控制上，用极坐标测量方法，按全圆方向观测方式一次测定周围几个图根点。

这种方法无需平差计算，直接测出坐标。

为了保证图根点的可靠性，一般要进行两次观测（另选定向点）。

所谓一步测量法就是将图根导线与碎部测量同时作业。

实验五：地震野外资料采集实验一、实验目的1、了解地震资料采集的工作过程2、了解地震野外观测测线布置的原则3、了解地震波的激发方式和地震波的类型4、了解地震资料采集观测系统的类型和选择5、观察所采集的共炮点记录的特点6、编写地震资料采集实验报告二、实验内容1、完成测线和观测系统的布置2、完成检波器的埋置和仪器大线的连接3、在老师指导下完成共炮点记录的采集4、观察所采集的共炮点记录上各种波及特点三、地震资料野外采集简介地震资料的野外采集是地震勘探工作的一个重要的环节。

是一个基础性工作，它的基本任务就是要高速度、高质量地采集各种地震资料的原始数据，为下一步的资料处理和解释做准备。

因此，这些数据的准确与否将直接影响着地震勘探的精度和效果。

野外工作的次序一般是这样，先踏勘工作区，布置测线，再进行试验工作，选择最佳合适的激发和接收条件，然后就进行大规模的正常生产，完成一定的生产勘探任务。

1、地震勘探的测线布原则地震测线是指沿着地面或海面进行地震勘探野外工作的路线，沿测线观测到的数据经数据处理以后的成果就是地震剖面(时间剖面或深度剖面)，它是地震资料解释的基本依据。

因此，测线的布置与了解地下地质结构的关系很大。

一般对测线布置的基本原则是：(1)测线应尽量为直线(2)主测线应垂直构造走向(3)测线应尽量通过已有的井位，做好连井连片测线，以利于地层的对比和全区连片成图(4)测线间距随踏勘程度（阶段）的不同，应由疏到密。

2、地震波的激发激发是产生地震波的震源条件，在地震勘探中把震源条件叫做激发条件，它是指选择合适的震源类型和激发方式。

A、地震勘探对激发条件的基本要求：(1)激发的地震波要有一定的能量，以保证获得勘探目的层的反射。

(2)要使激发的地震波频带较宽，使激发的波尽可能接近于8脉冲，以提高分辨率。

(3)要使激发的地震有效波能量较强，干扰波较弱，有较高的信噪比。

(4)在重复激发时，要有良好的重复性。

B、地震波激发的震源类型地震勘探利用人工激发的地震波，我们称这种激发为人工震源。

地震野外采集是地震勘探中的重要环节，主要包括以下步骤：
试验工作：包括干扰波调查、地震地质条件的了解、激发条件的选择、记录条件的选择等。

数据采集：根据采集环境的不同，选择不同的采集方法。

但无论如何，数据采集都是最关键的一步，因为如果原始数据有严重缺陷，是没有任何办法可以修补的，因此高质量的野外工作是地震勘探成功的基础。

数据处理：将野外观测所得到的地震原始资料加工处理，将地震数据变成地质语言。

地震资料解释：地质学家通过对地震数据的分析解释，确定地下岩层结构，寻找地层信息，并进行描述和分析。

在野外采集过程中，需要注意以下几点：
遵循安全操作规程，确保工作人员的人身安全。

严格按照设计要求进行采集工作，确保数据的准确性和可靠性。

在采集过程中，及时发现和解决问题，避免数据出现严重缺陷。

采集完成后，及时整理和保存数据，确保数据的完整性和可用性。

总之，地震野外采集是地震勘探中非常重要的一环，需要认真对待每一个环节，确保采集到的数据准确可靠，为后续的地震资料解释和地质勘查工作提供有力支持。

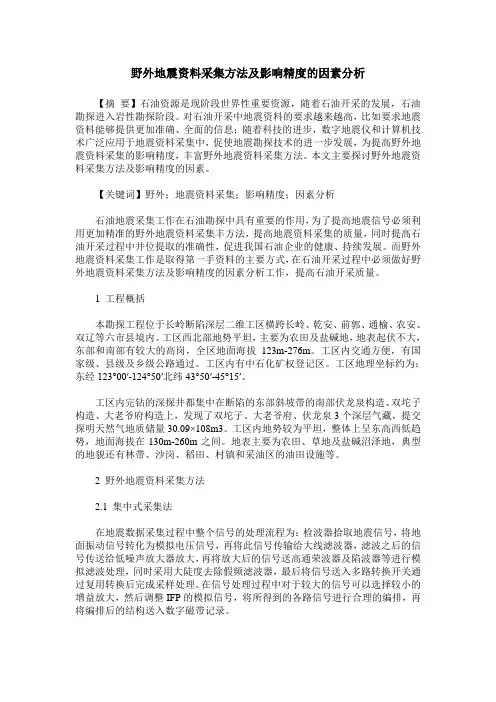

野外地震资料采集方法及影响精度的因素分析【摘要】石油资源是现阶段世界性重要资源，随着石油开采的发展，石油勘探进入岩性勘探阶段。

对石油开采中地震资料的要求越来越高，比如要求地震资料能够提供更加准确、全面的信息；随着科技的进步，数字地震仪和计算机技术广泛应用于地震资料采集中，促使地震勘探技术的进一步发展，为提高野外地震资料采集的影响精度，丰富野外地震资料采集方法。

本文主要探讨野外地震资料采集方法及影响精度的因素。

【关键词】野外；地震资料采集；影响精度；因素分析石油地震采集工作在石油勘探中具有重要的作用，为了提高地震信号必须利用更加精准的野外地震资料采集丰方法，提高地震资料采集的质量，同时提高石油开采过程中井位提取的准确性，促进我国石油企业的健康、持续发展。

而野外地震资料采集工作是取得第一手资料的主要方式，在石油开采过程中必须做好野外地震资料采集方法及影响精度的因素分析工作，提高石油开采质量。

1 工程概括本勘探工程位于长岭断陷深层二维工区横跨长岭、乾安、前郭、通榆、农安、双辽等六市县境内。

工区西北部地势平坦，主要为农田及盐碱地，地表起伏不大，东部和南部有较大的高岗，全区地面海拔123m-276m。

工区内交通方便，有国家级、县级及乡级公路通过。

工区内有中石化矿权登记区。

工区地理坐标约为：东经123°00′-124°50′北纬43°50′-45°15′。

工区内完钻的深探井都集中在断陷的东部斜坡带的南部伏龙泉构造、双坨子构造、大老爷府构造上，发现了双坨子、大老爷府、伏龙泉3个深层气藏，提交探明天然气地质储量30.09×108m3。

工区内地势较为平坦，整体上呈东高西低趋势，地面海拔在130m-260m之间。

地表主要为农田、草地及盐碱沼泽地，典型的地貌还有林带、沙岗、稻田、村镇和采油区的油田设施等。

2 野外地震资料采集方法2.1 集中式采集法在地震数据采集过程中整个信号的处理流程为：检波器拾取地震信号，将地面振动信号转化为模拟电压信号，再将此信号传输给大线滤波器，滤波之后的信号传送给低噪声放大器放大，再将放大后的信号送高通荣波器及陷波器等进行模拟滤波处理，同时采用大陡度去除假频滤波器，最后将信号送入多路转换开关通过复用转换后完成采样处理。

《地震勘探原理与解释》复习要点第一章绪论（不作为考试内容）第二章地震波运动学理论§2.1 几何地震学基本概念1、掌握基本概念，如地震子波、波面、射线、振动图、波剖面、视速度、视波长、全反射、雷克子波。

2、掌握基本原理，如反射定律、透射定律、Snell定律、惠更斯原理、费马原理等。

3、地震波的分类。

§2.2 常速单界面的反射波特征及时距关系1、基本概念：时距曲线、时距曲面、时间场、自激自收、共激发点、偏移距、初至时间、纵测线、同相轴、正常时差、倾角时差、动校正等。

2、基本原理：虚震源原理、讨论时距曲线的实际意义、直达波时距曲线及方程、反射波时距曲线及方程、反射波时距曲线的主要特点。

§2.3 变速多界面的反射波特征及时距关系1、基本概念：均匀介质、层状介质、连续介质、参数方程、平均速度、射线方程、等时线方程、回折波、最大穿透深度等。

2、基本原理：水平层状介质和连续介质情况下讨论反射波时距曲线的基本思路；水平层状介质和连续介质情况下反射波时距曲线的主要特点。

§2.4 地震折射波运动学1、基本概念：折射波盲区、初至波、续至波、交叉时、信噪比等。

2、基本原理：产生折射波的条件；利用折射波法研究地下地层起伏的基本依据；折射波与反射波的主要差异。

3、分析理解：单界面（水平和倾斜）直达波、反射波与折射波时距曲线之间的关系；三层介质情况下折射波的时距曲线及其特点；折射波法在地震勘探中的应用。

§2.5 地震波动力学理论及应用本节不作为考试内容。

第三章地震资料采集方法与技术§3.1 野外工作概述1、掌握基本概念：低(降)速带、频散、群速度、相速度、多次波、虚反射、鸣震、交混回响。

2、掌握基本内容：试验工作内容、生产工作过程、激发条件、接收条件、调查干扰波的方法、干扰波的类型、各种干扰波的主要特点、面波特点、压制面波的方法、海上地震勘探的特点与特殊性、海上特殊干扰波、海上震源等。

《浅层地震》实验实习指导书《浅层地震》实验实习指导书⽬录第⼀章概论 (1)第⼆章野外⼯作⽅法概述 (2)⼀、现场踏勘 (2)⼆、试验⼯作 (2)三、完成⽣产任务 (3)第三章地震仪的认识与操作及野外班报格式 (4)⼀、准备⼯作 (4)⼆、采集软件认识并采集地震数据 (4)三、操作时注意事项 (6)四、野外班报格式 (6)第四章激发条件与震源的选择 (7)⼀、对激发条件的基本要求 (7)⼆、震源 (7)三、震源排列长度与震源点间距的选择 (7)第五章接收条件的选择 (7)⼀、对接收条件的基本要求 (7)⼆、检波器性能的选择 (7)三、检波器的安置条件 (8)四、道⼀致性试验 (8)第六章折射波及⾯波法的野外⼯作⽅法 (9)⼀、观测系统及选择观测系统的意义 (9)⼆、浅层折射波法的激发与接收操作程序 (10)第七章反射波法的野外⼯作⽅法 (11)⼀、浅层反射波法的简单连续观测系统 (11)⼆、多次覆盖观测系统 (11)第⼋章地震资料的整理和解释 (13)⼀、原始记录的检查 (13)⼆、绘制时距曲线或提取频散曲线 (13)三、速度测定 (13)四、地震折射波法资料的解释 (15)五、地震反射波法资料解释 (16)六、⾯波资料解释 (17)第九章实习报告的编写 (18)第⼀章概论浅层地震教学实验实习是地球信息科学与技术专业《浅层地震》课程的的重要组成部分，也是⼀次完整的实践性教学环节。

通过教学试验实习，⽬的是使同学加深队地震勘探基本概念的理解，巩固已学的理论知识，了解数字地震仪的使⽤和仪器⼯作参数的选择；了解地震勘探激发条件的选择，检波器的安置条件；地震折射波法、⾯波发、反射波法野外资料的采集技术及⽅法，并进⾏资料的整理与解释；了解地震勘探野外⼯作施⼯的过程以及组织管理⼯作。

在实习过程中要做到：1．认真严谨，积极思维，吃苦耐劳；2．听从指挥，服从分配，遵守纪律；3．爱护学校仪器，注意⼈⾝安全。

希望同学们在进⾏实习之前，认真阅读试验实习指导书，做到⼼中有数，以保证试验实习的顺利进⾏。

野外地震队采集基础知识及工作流程野外采集是一个系统工程，其中的每一个环节都互相影响互相制约，都对最终采集质量有着不同影响。

为了更好地执行海外地震采集任务，有必要对一些基本的地球物理勘探知识和野外工作流程做一个系统的了解。

本文将针对野外地震采集工程，对一些基本的基础知识和野外采集工作流程做一个系统的介绍1野外采集基础知识系统的掌握野外地震采集的一些必要的基础知识是顺利执行野外地震勘探的基础，不管你处在什么岗位上，要想在野外大显身手，都必须具备必要的理论知识。

下面将从基本概念、观测系统、地震波激发、接收以及野外采集常用软件几个方面概要的介绍一下野外采集的一些基础知识。

1.1基本物探知识1.1.1几个重要的基本概念1.1.1.1 地震波（Seismic Wave）地震波是一种在介质中从一点到另一点传播的弹性扰动。

地震波有几种类型，包括：●两种体波：纵波和横波●面波：瑞利波（地滚波）、斯通莱波、勒夫波、管波1.1.1.2 炮点（Source Point）炮点是指激发地震波能量的位置，激发源可能是炸药、气枪、重锤、可控震源等。

如果采用震源组合，炮点通常指组合中心。

1.1.1.3 炮点距（Source Interval）炮点距指相邻炮点间的距离。

1.1.1.4 炮点线（Source Line）炮点线指炮点沿之布设的一条线，炮点通常等间距布设。

1.1.1.5 炮线距（Source Line Interval）在三维勘探中，相邻炮线间的距离称为炮线距，通常沿垂直于炮线的方向测量该距离。

1.1.1.6 接收点（Receiver Station）接收点指检波器的组合中心位置1.1.1.7 道间距（Receiver Interval）道间距也就是既接收点距，指相邻接收点间的距离。

1.1.1.8 接收线（Receiver Line）接收线指接收点沿之布设的一条线。

1.1.1.9 接收线距（Receiver Line Interval）在三维勘探中，相邻接收线间的距离称为接收线距，通常沿垂直于接收线的方向测量该距离。

第一章 地震勘探的理论基础1、各向同性介质：弹性与空间方向无明确关系的介质称各向同性介质，否则是各向异性介质。

2、泊松比σ：弹性体受力纵向伸长(缩短)与横向收缩(膨胀)的比值。

L L d d //∆∆=σ3、对于大多数沉积岩石，σ=0.25，∴V P =1.73V S 。

4、瑞雷面波(R 波)特点：(1) 波的能量分布在地表附近的介质中并随深度迅速衰减。

(2) 质点振动方向分上、下、坐、右，合成的振幅轨迹是椭圆(逆时针方向)，长轴垂直地面，长短轴比值是2/3。

(3) 当σ=0.25时，V R = 0.92V S =0.54V P ，速度低、频率低(10~30Hz)，波形宽。

(4) 有频散(波散)现象，不同频率的成分传播速度(相速度)不同，即群速度不等于相速度。

5、拉夫面波(L 波) 特点：能量沿地震界面分布，振动方向与传播方向垂直，振动平面平行界面，即为SH 波，由于水平振动，检波器接收不到。

6、地震波的特征：运动学特征——研究波在地层中传播的空间位置与传播时间的关系。

动力学特征——研究波在地层中传播的能量(振幅)变化和波形特征(频谱)。

7、惠更斯原理(1690)也叫波前原理，说明波向前传播的规律。

在弹性介质中，任意时刻波前面上的每一点，都可看作是一个新的波源(子波)而产生二次扰动，新波前的位置可认为是该时刻各子波波前的包络。

惠更斯原理只给出了波传播的空间位置，而不能给出波传播的物理状态。

菲涅尔(1814)对惠更斯原理进行了补充：波在传播时，任意点处的振动，相当于上一时刻波前面上全部新震源产生的子波在该点处相互干涉的合成波。

8、视速度定理地震波的传播是沿射线方向进行的，而观测地震波是沿测线方向进行的，其方向和射线方向不一致。

波前沿测线传播的速度不是真速度V ，而是视速度*V 。

αsin //=∆∆=∆∆∆∆=*xs t x t s V V βαcos sin V V V ==* 式中 α——射线与地面法线的夹角，称入射角；β——波前与地面法线的夹角，称出射角。

地震资料野外采集实习报告一、实习目的和意义地震勘探是石油勘探中最关键的环节之一，它通过对地下岩石的物理性质进行研究，从而确定油气的分布情况。

地震资料野外采集是地震勘探的基础工作，其主要任务是获取地下岩石的地震响应信息。

通过本次实习，我们对地震资料野外采集的基本原理、方法和流程有了更深入的了解，提高了实际操作能力，为今后从事地震勘探工作打下了坚实的基础。

二、实习内容与过程1. 实习前的准备在实习开始前，我们学习了地震资料野外采集的相关理论知识，包括地震波的传播原理、地震仪器的使用方法、地震测线的布置、观测系统的设置等。

同时，我们还了解了野外采集过程中的安全注意事项。

2. 实习过程（1）测量工作测量工作是地震资料野外采集的基础，其任务是确定测线及爆炸点和接收点的位置。

我们学会了使用全站仪、经纬仪等测量仪器，掌握了测线测量、爆炸点测量和接收点测量的方法。

（2）钻井工作钻井工作的任务是准备好可下入炸药的浅井。

我们学会了使用钻机进行钻井，掌握了井深、井径的测量方法。

（3）埋药工作埋药工作的任务是将炸药放入井中，以在爆炸后产生地震波。

我们学会了炸药的选用、装药方法和安全操作规程。

（4）埋检波器工作埋检波器工作的任务是将检波器埋入地下，以接收地震波。

我们学会了检波器的选用、安装方法和调试技巧。

（5）布置电缆线工作布置电缆线工作的任务是将检波器与记录仪器连接。

我们学会了电缆线的连接、架设和维护方法。

（6）爆炸工作爆炸工作的任务是在规定的时间和地点进行爆炸，产生地震波。

我们学会了爆炸器的使用方法和安全操作规程。

（7）数据记录工作数据记录工作的任务是将检波器接收到的地震波信号记录下来。

我们学会了地震记录仪的使用方法和工作原理。

三、实习收获与体会通过本次实习，我们对地震资料野外采集的全过程有了深入了解，从测量、钻井、埋药、埋检波器、布置电缆线、爆炸到数据记录，每一个环节都是地震勘探工作的重要部分。

野外采集工作不仅需要理论知识的支持，更需要实际操作能力。
