温控阀说明书2

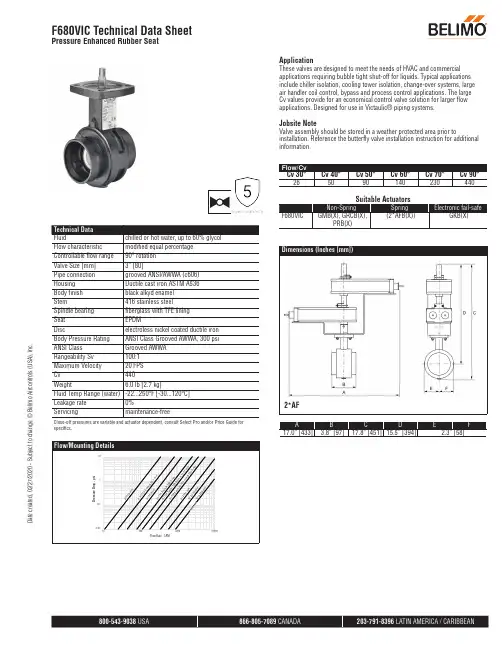

Close-off pressures are variable and actuator dependent, consult Select Pro and/or Price Guide for specifics.ApplicationThese valves are designed to meet the needs of HVAC and commercial applications requiring bubble tight shut-off for liquids. Typical applications include chiller isolation, cooling tower isolation, change-over systems, large air handler coil control, bypass and process control applications. The large Cv values provide for an economical control valve solution for larger flow applications. Designed for use in Victaulic® piping systems.Jobsite NoteValve assembly should be stored in a weather protected area prior toinstallation. Reference the butterfly valve installation instruction for additional information.2*AFAB C DEF17.0” [433]3.8” [97]17.8” [451]15.5” [394]2.3” [58]F680VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 02/27/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .GKAB C DEF11.3” [286]3.8” [97]12.8” [325]10.5” [267]2.3” [58]GR N4AB C DEF14.1” [358]3.8” [97]14.1” [358]11.7” [298]2.3” [58]Dimensions (Inches [mm])GMA B C DEF9.9” [251]3.8” [97]12.8” [325]10.5” [267]2.3” [58]Dimensions (Inches [mm])AB C DEF11.7” [298]3.8” [97]14.5” [368]12.1” [307]2.3” [58]F680VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 02/27/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .GRAB C D EF10.8” [275]3.8” [97]10.7” [273]8.4” [214]2.3” [58]F680VIC Technical Data SheetPressure Enhanced Rubber SeatD a t e c r e a t e d , 02/27/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .*Variable when configured with MFT options.†Rated Impulse Voltage 800V, Type of action 1.AA, Control Pollution Degree 32*AFX24-MFT-X1 Technical Data SheetModulating, Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 04/03/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .Wiring Diagrams!WARNING! LIVE ELECTRICAL COMPONENTS!During installation, testing, servicing and troubleshooting of this product, it may be necessary to work with live electrical components. Have a qualified licensed electrician or other individual who has been properly trained in handling live electrical components perform these tasks. Failure to follow all electrical safety precautions when exposed to live electrical components could result in death or serious injury.AActuators with appliance cables are numbered.Meets cULus requirements without the need of an electrical groundconnection.Provide overload protection and disconnect as required.Actuators may also be powered by 24 VDC.Only connect common to negative (-) leg of control circuits.A 500 Ω resistor (ZG-R01) converts the 4 to 20 mA control signal to 2to 10 VDC.Control signal may be pulsed from either the Hot (Source) or Common(Sink) 24 VAC line.For triac sink the Common connection from the actuator must be connected to the Hot connection of the controller. Position feedback cannot be used with a triac sink controller; the actuator internalcommon reference is not compatible.IN4004 or IN4007 diode. (IN4007 supplied, Belimo part number 40155).46Actuators may be controlled in parallel. Current draw and input impedance must be observed.47Master-Slave wiring required for piggy-back applications. Feedback from Master to control input(s) of Slave(s).2*AFX24-MFT-X1 Technical Data SheetModulating, Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 04/03/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .2*AFX24-MFT-X1 Technical Data SheetModulating, Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 04/03/2020 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .。

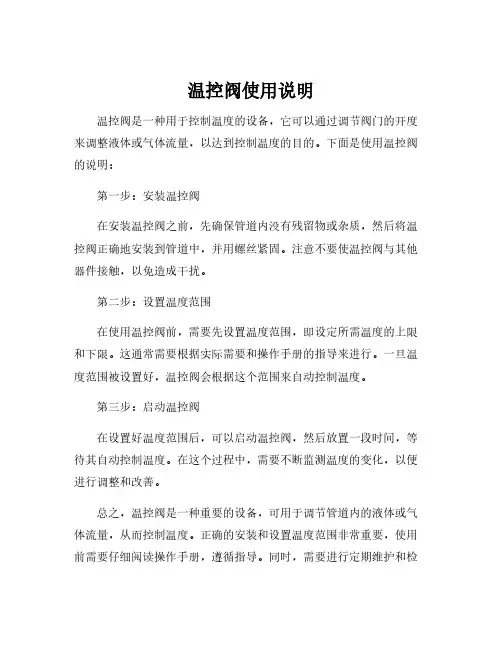

温控阀使用说明
温控阀是一种用于控制温度的设备，它可以通过调节阀门的开度来调整液体或气体流量，以达到控制温度的目的。

下面是使用温控阀的说明：
第一步：安装温控阀
在安装温控阀之前，先确保管道内没有残留物或杂质，然后将温控阀正确地安装到管道中，并用螺丝紧固。

注意不要使温控阀与其他器件接触，以免造成干扰。

第二步：设置温度范围
在使用温控阀前，需要先设置温度范围，即设定所需温度的上限和下限。

这通常需要根据实际需要和操作手册的指导来进行。

一旦温度范围被设置好，温控阀会根据这个范围来自动控制温度。

第三步：启动温控阀
在设置好温度范围后，可以启动温控阀，然后放置一段时间，等待其自动控制温度。

在这个过程中，需要不断监测温度的变化，以便进行调整和改善。

总之，温控阀是一种重要的设备，可用于调节管道内的液体或气体流量，从而控制温度。

正确的安装和设置温度范围非常重要，使用前需要仔细阅读操作手册，遵循指导。

同时，需要进行定期维护和检
测，以确保温控阀的正常运行。

如果您熟练使用温控阀，可以有效地提高生产效率和产品质量。

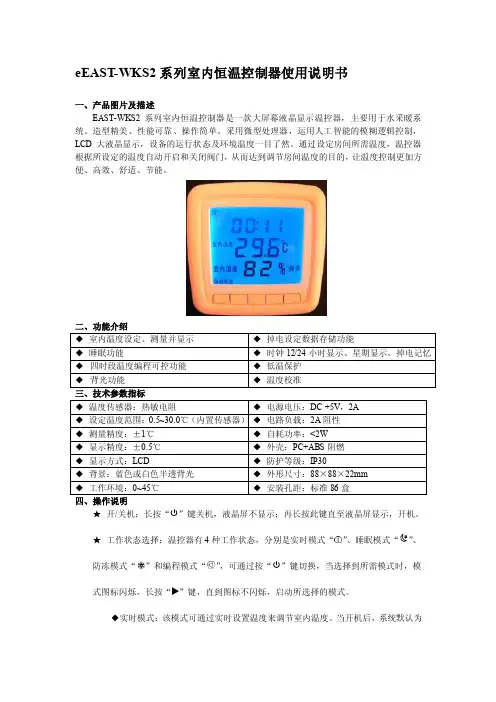

eEAST-WKS2系列室内恒温控制器使用说明书一、产品图片及描述EAST-WKS2系列室内恒温控制器是一款大屏幕液晶显示温控器，主要用于水采暖系统。

造型精美、性能可靠、操作简单。

采用微型处理器，运用人工智能的模糊逻辑控制，LCD大液晶显示，设备的运行状态及环境温度一目了然。

通过设定房间所需温度，温控器根据所设定的温度自动开启和关闭阀门，从而达到调节房间温度的目的，让温度控制更加方便、高效、舒适、节能。

二、功能介绍◆室内温度设定、测量并显示◆掉电设定数据存储功能◆睡眠功能◆时钟12/24小时显示、星期显示，掉电记忆◆四时段温度编程可控功能◆低温保护◆背光功能◆温度校准三、技术参数指标◆温度传感器：热敏电阻◆电源电压：DC +5V，2A◆设定温度范围：0.5~30.0℃（内置传感器）◆电路负载：2A阻性◆测量精度：±1℃◆自耗功率：<2W◆显示精度：±0.5℃◆外壳：PC+ABS阻燃◆显示方式：LCD ◆防护等级：IP30◆背景：蓝色或白色半透背光◆外形尺寸：88×88×22mm◆工作环境：0~45℃◆安装孔距：标准86盒四、操作说明★开/关机：长按“”键关机，液晶屏不显示；再长按此键直至液晶屏显示，开机。

★工作状态选择：温控器有4种工作状态，分别是实时模式“”、睡眠模式“”、防冻模式“”和编程模式“”，可通过按“”键切换，当选择到所需模式时，模式图标闪烁，长按“”键，直到图标不闪烁，启动所选择的模式。

◆实时模式：该模式可通过实时设置温度来调节室内温度。

当开机后，系统默认为实时模式，按一次“”设置温度闪烁，按“↑”键升高设置温度，按“↓”键降低设置温度，每按键一次设置温度变化0.5℃，设置完毕后，按一次“”，返回到初始界面。

◆睡眠模式：该模式是在晚上睡眠的时候，温控器自动运行的一种模式。

这种模式可以减少环境温度与设置温度的差值，让电动球阀容易停机，达到省电目的。

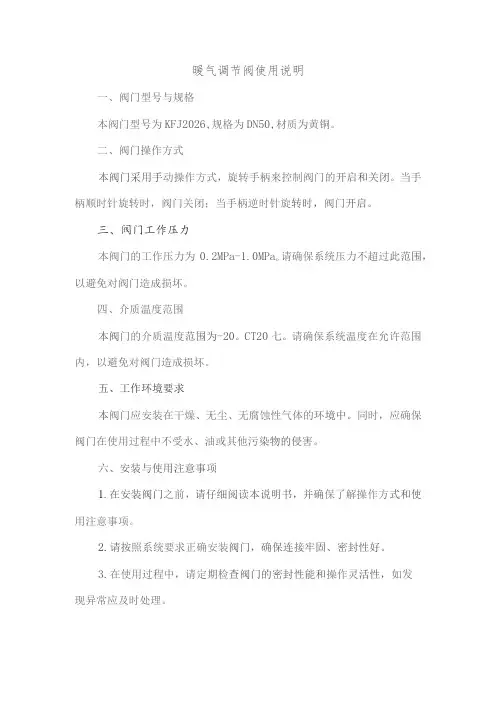

暖气调节阀使用说明一、阀门型号与规格本阀门型号为KFJ2026,规格为DN50,材质为黄铜。

二、阀门操作方式本阀门采用手动操作方式，旋转手柄来控制阀门的开启和关闭。

当手柄顺时针旋转时，阀门关闭；当手柄逆时针旋转时，阀门开启。

三、阀门工作压力本阀门的工作压力为0.2MPa-1.0MPa o请确保系统压力不超过此范围，以避免对阀门造成损坏。

四、介质温度范围本阀门的介质温度范围为-20。

CT20七。

请确保系统温度在允许范围内，以避免对阀门造成损坏。

五、工作环境要求本阀门应安装在干燥、无尘、无腐蚀性气体的环境中。

同时，应确保阀门在使用过程中不受水、油或其他污染物的侵害。

六、安装与使用注意事项1.在安装阀门之前，请仔细阅读本说明书，并确保了解操作方式和使用注意事项。

2.请按照系统要求正确安装阀门，确保连接牢固、密封性好。

3.在使用过程中，请定期检查阀门的密封性能和操作灵活性，如发现异常应及时处理。

4.请勿在阀门附近堆放杂物或使用工具对阀门产生损伤。

5.如需对阀门进行维修或更换零件，请务必关闭系统主阀门,以避免造成意外伤害。

七、维护与保养方法1.定期检查阀门的密封性能和操作灵活性，如发现异常应及时处理。

2.定期清除阀门表面的污垢和尘埃，保持清洁。

3.如需对阀门进行润滑保养，请使用合适的润滑剂并按照说明书要求进行操作。

4.如遇阀门故障或损坏严重无法修复时，请及时更换阀门。

八、安全警示与应急措施1•请在安装和使用过程中遵守相关安全规定，避免意外伤害的发生。

2.如遇系统压力异常升高或阀门异常情况，应及时停止使用并联系专业人员进行检修维护。

参数表RTD Inova TM型恒温阀传感器　E N 215 -1应用订货及参数RTD Inova TM3130RTD Inova TM3132RTD伊诺系列是散热器恒温阀的系列产品，适用于各种中央及独立的热水供暖系统。

RTD是气体填充的具有小型比例带的自力式比例调节型控制器。

可以保证室内温度恒定，提供一个高舒适性的环境，并可以有效地节能。

RTD伊诺系列恒温传感器包括：・　RTD Inova TM 3130：内置式传感 器并具有防冻功能，温度调节范围 ６－２６℃，可限制和锁定温度设定 值。

・ RTD Inova TM 3132：远程式传感 器并具有防冻功能，温度调节范围 ６－２６℃，可限制和锁定温度设定　 值。

RTD伊诺系列恒温传感器都可与RTD系列恒温阀阀体进行组合。

传感器和阀体的连接使用既简单又坚固的镀镍结合螺帽。

防盗配件可防止私自拆卸传感器。

RTD阀体和RTD　伊诺恒温传感器连接的技术数据符合欧洲标准EN215-1。

RTD伊诺恒温传感器类型订货编号特性毛细管长度　温度范围２）RTD Inova TM 3130013L3130内置式传感器－6-26℃RTD Inova TM 3132013L3132远程式传感器0-2m1)6-26℃1）出厂时，远程式传感器的所有毛细管盘绕在传感器内，安装时只拉出所需长度的毛细管即可。

2）Xp=2K的描述是，当室温高出设定室温２℃时，阀门即关闭。

参数表RTD Inova TM型恒温阀传感器传感器选择原则内置式传感器远程式传感器传感器必须安装在能时刻正确感受室内环境温度的位置：・　传感器不能被遮盖，如窗帘；・　传感器不能受气流影响；・　传感器应该水平安装。

如果竖直安装， 传感器将受到阀体和管道表面的散热 影响，导致错误动作。

・　传感器温度调节部分应容易触及。

远程式传感器应用在内置式传感器无法正确感受环境温度的地方：・　传感器不能被遮盖，如窗帘；・　传感器不能受气流影响；・　传感器应该水平安装；・　传感器温度调节部分应容易触及。

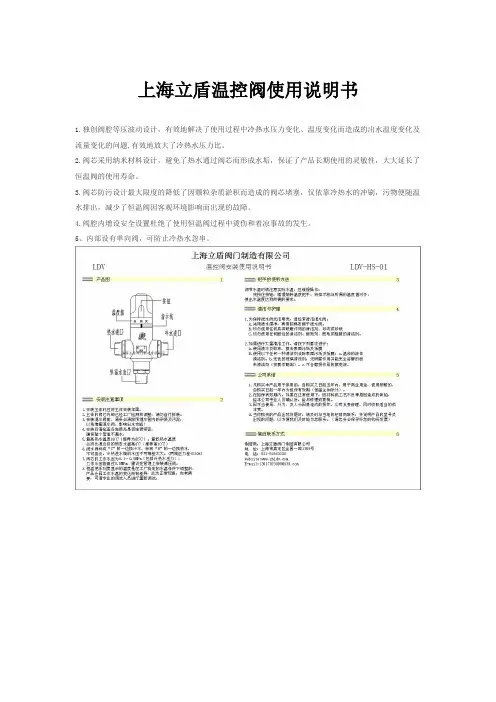

上海立盾温控阀使用说明书
1.独创阀腔等压波动设计，有效地解决了使用过程中冷热水压力变化、温度变化而造成的出水温度变化及流量变化的问题,有效地放大了冷热水压力比。

2.阀芯采用纳米材料设计，避免了热水通过阀芯而形成水垢，保证了产品长期使用的灵敏性，大大延长了恒温阀的使用寿命。

3.阀芯防污设计最大限度的降低了因颗粒杂质淤积而造成的阀芯堵塞，仅依靠冷热水的冲刷，污物便随温水排出，减少了恒温阀因客观环境影响而出现的故障。

4.阀腔内增设安全设置杜绝了使用恒温阀过程中烫伤和着凉事故的发生。

5、内部设有单向阀，可防止冷热水忽串。

3． 主要技术参数 3.1 工作介质：淡水、海水、滑油和热油； 3.2 电控阀的不灵敏度不大于 1℃； 3.3 电控阀的相对泄漏量不大于 3%； 3.4 电控阀的最大工作压力 1.0MPa； 3.5 电控阀具有手动控制装置； 3.6 电控阀在下列环境条件下正常工作：
3
a． 环境温度：0~+55℃； b． 相对湿度：95%±3%； c． 油雾和盐雾； d． 各方向倾斜及摇摆 22.5°，周期 10s； e． 振动：频率 2~13.2Hz，位移 1mm；频率 13.2~100Hz，加速度 1G。
南京帝伯热学有限公司 技术开发科
文件代号 适用型号
NT-OMRON-SET OMRON-E5EN-C3T
编制 审核
日期
电控制温度自动调节阀
（PID 控制）
NT2.120.001JS
使用说明书
南京帝伯热学有限公司
1
目录
第一章 概述 第二章 系统构成
系统及接线图 动作原理 系统技术参数 第三章 系统部件说明 阀体 传感器 温度调节仪 安装注意事项 第四章 系统工作 起动 设定温度的更改方法 工作过程 第五章 维护保养 第六章 故障排除
2
第一章 概述
电控式温度自动调节阀（简称电控阀）主要用于控制温度精度要求较高的主机、发电机组、润滑设 备等冷却系统中的淡水、海水、滑油温度的自动调节，控制精确，温度设定灵活，具有报警功能，适合 于计算机集中监控。
第二章 系统构成
1． 系统及接线图
2． 动作原理 铂电阻安装在被检测温度的场所，当流体温度发生变化时， 铂电阻阻值发生变化传至温度调节仪， 温度调节仪处理后输出 DC4~20mA 信号，电动执行器接受到该信号就转动。 转阀的转动角度与电流信号大小有关，转动时调整 B 口（旁通）和 C 口（冷却）的开度，控制流 量，最终控制温度。 温度调节仪采用二个自由度 PID 控制方式，具有快速响应、无过冲、抗干扰好等特点。 （*）电流信号与开度的关系（逆动作场合）

SIEMENS 三立节能Honeywell科技创新、节能环保质量精湛、诚信服务秉德无私、厚重自慎济南三立节能设备有限公司地址：济南立下区窑头路3号邮编：250014电话：0531-******** 82577034传真：*************E-mail:************************SIEMENS 三立节能Honeywell第一章 概述一、 概述智能型温控阀采用德国西门子进口产品。

高科技含量的多功能控制器，具有独特的PID自整定技术，广泛应用于温度、相对湿度、绝对湿度、焓值、压差、流量、及空气质量的测量和控制。

它抗干扰性能强，功能完备、操作简单易懂，具有广泛的适用性。

性能稳定的执行器，采用液压传动机构，执行力大、多条运行曲线（线性或等比例）可选。

西门子阀体加上执行器组合可实现自动保护功能，断电后自动关闭阀门，闸死热源，防止出现事故。

二、 特点▲ 易于安装、参数设置和调试▲ 牢固的EMC设计▲ 电缆连接简单▲ 多个模拟输入、输出和数字输入、输出▲ 可实现多种控制功能温度补偿、昼夜转换、冬夏转换、远程控制、恒温恒湿、串级控制等▲ 具有比例、积分和微分（PID）调节功能▲ Ni1000、Pt1000、0-1000Ω、0-10V信号自由输入，并可扩展任意规格的输入信号▲ 编程简单，程序内置50余种程序可自由选择▲ 短路、断路、过载、超压、联动保护功能▲ 具有极高的性能价格比三、 主要技术指标▲ 工作环境：温度-25…+70℃ 湿度‹95%r.h.▲ 被测介质：蒸汽、热水、冷水、盐水、气体▲ 额定电压：AC24V 二线制▲ 输出信号：0-10V模拟信号 数字量信号▲ 防护等级：IP20,EN60529 IP30,EN60529▲ 产品标准：EN60730 89/336EEC 73/23EEC▲ 传感器响应时间： QAD22 3S QAE22 20S▲ 测量范围：-50…+150℃ -50Pa…40Mpa▲ 测量精度： 0.1℃ 0.5℃▲ 阀体承压：PN16 PN25 PN40▲ 阀体耐温：-25…220℃常见故障分析1. 西门子控制器,执行器,传感器常出现的故障:控制器:控制器不显示或是显示Err,请从以下方面检查a: 变压器坏,用电笔检查,如损坏请更换.b: 控制器端子上的线虚接,请检查接好.c: 控制器坏,请更换.d: 控制器显示Err,请检查连接传感器的接线是否有断接或是虚接,如果没有则为传感器坏,请更换.2. 执行器不动或是显示红灯亮，请从以下方面检查：a: 执行器打在手动上，应断电后拨在自动上。

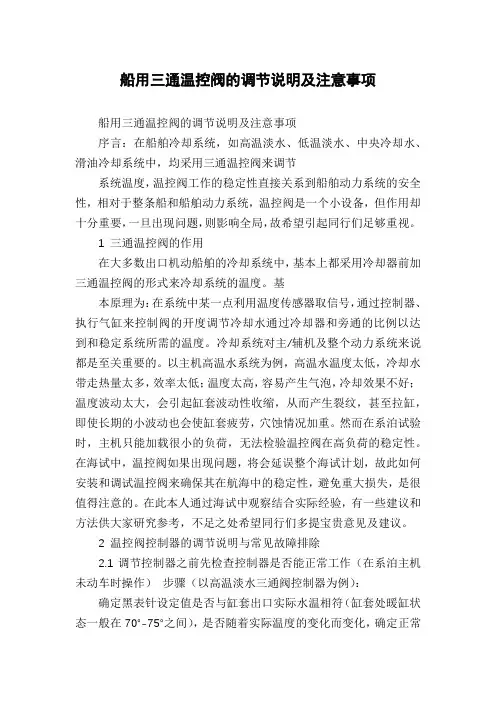

船用三通温控阀的调节说明及注意事项船用三通温控阀的调节说明及注意事项序言：在船舶冷却系统，如高温淡水、低温淡水、中央冷却水、滑油冷却系统中，均采用三通温控阀来调节系统温度，温控阀工作的稳定性直接关系到船舶动力系统的安全性，相对于整条船和船舶动力系统，温控阀是一个小设备，但作用却十分重要，一旦出现问题，则影响全局，故希望引起同行们足够重视。

1 三通温控阀的作用在大多数出口机动船舶的冷却系统中，基本上都采用冷却器前加三通温控阀的形式来冷却系统的温度。

基本原理为：在系统中某一点利用温度传感器取信号，通过控制器、执行气缸来控制阀的开度调节冷却水通过冷却器和旁通的比例以达到和稳定系统所需的温度。

冷却系统对主/辅机及整个动力系统来说都是至关重要的。

以主机高温水系统为例，高温水温度太低，冷却水带走热量太多，效率太低；温度太高，容易产生气泡，冷却效果不好；温度波动太大，会引起缸套波动性收缩，从而产生裂纹，甚至拉缸，即使长期的小波动也会使缸套疲劳，穴蚀情况加重。

然而在系泊试验时，主机只能加载很小的负荷，无法检验温控阀在高负荷的稳定性。

在海试中，温控阀如果出现问题，将会延误整个海试计划，故此如何安装和调试温控阀来确保其在航海中的稳定性，避免重大损失，是很值得注意的。

在此本人通过海试中观察结合实际经验，有一些建议和方法供大家研究参考，不足之处希望同行们多提宝贵意见及建议。

2 温控阀控制器的调节说明与常见故障排除2.1调节控制器之前先检查控制器是否能正常工作（在系泊主机未动车时操作）步骤（以高温淡水三通阀控制器为例）：确定黑表针设定值是否与缸套出口实际水温相符（缸套处暖缸状态一般在70°-75°之间），是否随着实际温度的变化而变化，确定正常后：步骤旋转红表针旋钮当输出气压为0Mpa时气缸执行器是否关闭，当输出气压为0.14Mpa时气缸执行器是否能完全打开。

常见故障：一、当输入气源的气压值（减压滤器的输出值）超过0.14Mpa无论红表针温度设定值高于或低于黑表针，输出气源气压却总在0Mpa（气压表正常），气缸执行器并未被打开。

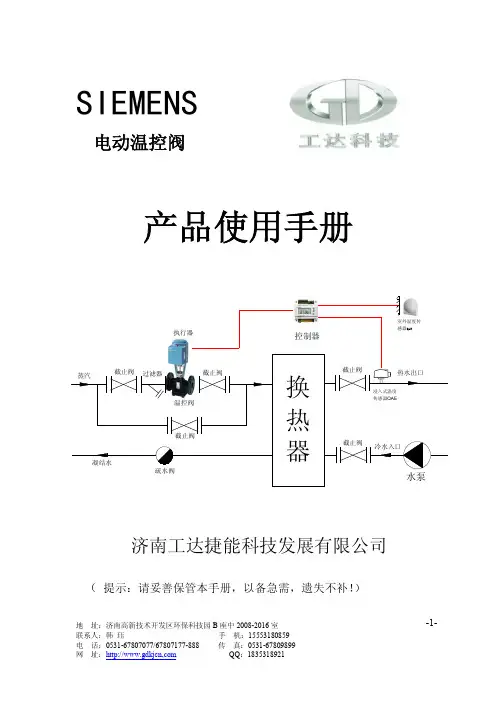

地 址：济南高新技术开发区环保科技园B 座中2008-2016室 -1-产品使用手册济南工达捷能科技发展有限公司（ 提示：请妥善保管本手册，以备急需，遗失不补！）S I E M E N S 电动温控阀截止阀温控阀疏水阀控制器室外温度传感器Q A C浸入式温度传感器QAE地 址：济南高新技术开发区环保科技园B 座中2008-2016室 -2-前 言户尊敬的客：您谢您选济达发为您温阀产好，感用南工捷能科技展有限公司提供的控系列TÁ0经国我公司德SIEMENS 楼权并宇科技公司正式授代理，被SIEMENS QlSø评为优伙负责秀合作伴，SIEMENS 楼调类产术宇科技公司暖通空控制品的技推产术务产销务们为您温阀广、品推广、技服以及品售和售后服工作。

在我提供控产时为您现优质务专业术实达系列品的同，更展出的服和的技力，以及工人的敬业为户态精神和全方位客着想的工作度。

您选们产时们您订货进参数设在用我的品之，我已根据的要求行了和程序定。

尽为进证设备维护养时议您管如此，了一步保正确安装、使用和保及，仍建细阅读仔本《册使用手》。

您设如果需要重新定或更参数应进阅读问电您改，更一步，如有疑，可致的应与们联们供商或我系，我的工程技术员您询会人在接到的咨要求后，一定竭力为您满复提供意答。

济达发员谢您对们与南工捷能科技展有限公司全体工再次感我公司的信任支持！地 址：济南高新技术开发区环保科技园B 座中2008-2016室 -3-注意事项1、SIEMENS 断产优进们时公司在不的追求品的化和性能的改，因此我同保留在没况对说书进权有作出通知的情下本版明行修改的利。

2对户负责态册编过们尽为户、本着用的工作度，本手的制程中，我可能地用的安维护导议产现场复杂样装提供全面的指和建。

由于本品使用的性和多性，本《使册尽欢户过宝贵见们用手》不可能述，迎广大用在使用程中提出意，以利于我进务更好地改服工作。

3达调险户时严、工公司不可能强到所有潜在危的情形。

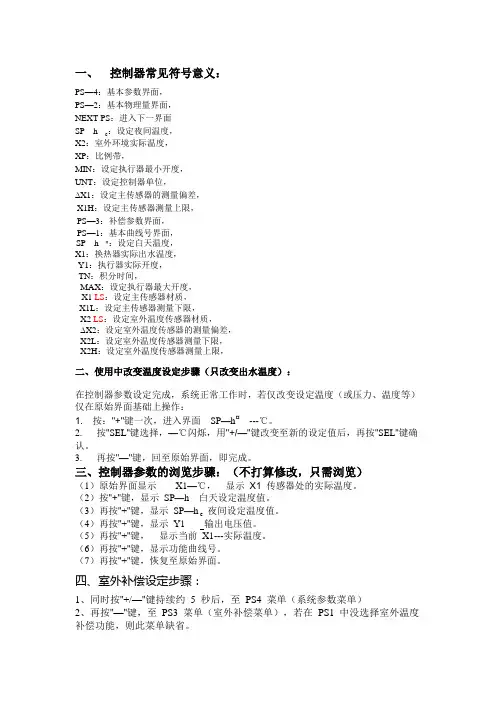

一、控制器常见符号意义：PS—4：基本参数界面，PS—2：基本物理量界面，NEXT PS：进入下一界面：设定夜间温度，SP---hcX2：室外环境实际温度，XP：比例带，MIN：设定执行器最小开度，UNT：设定控制器单位，∆X1：设定主传感器的测量偏差，X1H：设定主传感器测量上限，PS—3：补偿参数界面，PS—1：基本曲线号界面，SP---h ¤：设定白天温度，X1：换热器实际出水温度，Y1：执行器实际开度，TN：积分时间，MAX：设定执行器最大开度，X1 LS：设定主传感器材质，X1L：设定主传感器测量下限，X2 LS：设定室外温度传感器材质，∆X2：设定室外温度传感器的测量偏差，X2L：设定室外温度传感器测量下限，X2H：设定室外温度传感器测量上限，二、使用中改变温度设定步骤（只改变出水温度）：在控制器参数设定完成，系统正常工作时，若仅改变设定温度（或压力、温度等）仅在原始界面基础上操作：1. 按："+"键一次，进入界面SP—h¤---℃。

2.按"SEL"键选择，—℃闪烁，用"+/—"键改变至新的设定值后，再按"SEL"键确认。

3.再按"—"键，回至原始界面，即完成。

三、控制器参数的浏览步骤：（不打算修改，只需浏览）（1）原始界面显示X1—℃，显示X1 传感器处的实际温度。

（2）按"+"键，显示SP—h白天设定温度值。

（3）再按"+"键，显示SP—h夜间设定温度值。

c（4）再按"+"键，显示Y1输出电压值。

（5）再按"+"键，显示当前X1---实际温度。

（6）再按"+"键，显示功能曲线号。

（7）再按"+"键，恢复至原始界面。

四、室外补偿设定步骤：1、同时按"+/—"键持续约5秒后，至PS4菜单（系统参数菜单）2、再按"—"键，至PS3菜单（室外补偿菜单），若在PS1中没选择室外温度补偿功能，则此菜单缺省。

户用回水温控阀(不用电源，感应回水温度)●产品说明户用回水温控阀安装在采暖系统的回水管路上，无需电源，自力式回水温控阀内置了自动感温元件，可以实现分户、分区或每个房间自动温度控制，用户可根据对房间舒适度及温度的要求，调节并设定恒温阀手柄来选择所需要的温度，自动感温元件会自动检测房间的回水温度，如果室温回水高于手柄刻度设定的温度时，内置感温驱动元件会自动使阀门关小，减少热水流量，反之，会使阀门打开，增加进入管道的热水流量，进而控制恒定在所设置的温度范围，来实现室温恒定，从而达到用户的要求。

●工作原理·房间的温度和回水管中的热水温度成线性正比，房间温度高时，回水温度相应就高，房间温度低时，回水温度相应就低；·回水温控阀内置自动感温元件，用户根据需要可自行设定室温，通过感应回水的温度来自动控制水流量，如果回水温度高于设定温度时，感温元件会自动使阀门关小，减小水流量，使室温降低，反之，会使阀门开大，增加进入房间的水量，使房间温度逐渐上升，最终达到设定的室温。

回水温控阀可以充分利用空间内部和外部热源散发的自由热，包括太阳辐射的热量，人体和电器设备以及其他热源等散发的热量，来维持室内温度稳定，这样有助于节能，舒适，节能20% - 30%。

·使用在分户热计量的系统中，使热用户可以有效的控制热费支出。

●技术参数：公称直径DN15 DN20 DN25 DN32阀体材料黄铜镀镍黄铜镀镍黄铜镀镍黄铜镀镍手柄材质阻燃ABS 阻燃ABS 阻燃ABS 阻燃ABS最高工作温度100℃100℃100℃100℃耐压 1.6Mpa 1.6Mpa 1.6Mpa 1.6MpaKv值0.9 2.13 2.45 2.86●安装要求1、安装回水温控阀时，应先对管道进行清洗，并安装合格的过滤器；2、恒温控制阀应设计安装在回水口管道上，安装时注意水流箭头所指向与水流方向一致。

●使用注意事项1、温度设定手柄的温度设定范围很大，您可以选择您所需要的室温。

. . . .电动温控阀工达科技产品使用手册济南工达捷能科技发展有限公司（二零一一年第八版）（提示：请妥善保管本手册，以备急需，遗失不补！）. . . .前言尊敬的客户：您好，感谢您选用济南工达捷能科技发展有限公司为您提供的温控阀系列产品。

我公司经德国SIEMENS楼宇科技公司正式授权代理，并被SIEMENS公司评为优秀合作伙伴，负责SIEM EN S楼宇科技公司暖通空调控制类产品的技术推广、产品推广、技术服务以及产品销售和售后服务工作。

在我们为您提供温控阀系列产品的同时，更为您展现出优质的服务和专业的技术实力，以及工达人的敬业精神和全方位为客户着想的工作态度。

在您选用我们的产品之时，我们已根据您的订货要求进行了参数和程序设定。

尽管如此，为了进一步保证设备正确安装、使用和维护保养及时，仍建议您仔细阅读本《使用手册》。

如果您需要重新设定或更改参数，更应进一步阅读，如有疑问，可致电您的供应商或与我们联系，我们的工程技术人员在接到您的咨询要求后，一定会竭力为您提供满意答复。

济南工达捷能科技发展有限公司全体员工再次感谢您对我们公司的信任与支持！. . . .注意事项1、 SIEMENS公司在不断的追求产品的优化和性能的改进，因此我们同时保留在没有作出通知的情况下对本版说明书进行修改的权利。

2、本着对用户负责的工作态度，本手册的编制过程中，我们尽可能地为用户的安装维护提供全面的指导和建议。

由于本产品使用现场的复杂性和多样性，本《使用手册》不可能尽述，欢迎广大用户在使用过程中提出宝贵意见，以利于我们更好地改进服务工作。

3、工达公司不可能强调到所有潜在危险的情形。

因而，用户在使用时，除严格遵守本《手册》要求外，务请参考国内相关或近似标准的要求使用，不同标准之间有冲突时，请参考较高级要求之标准。

4、本《使用手册》中所提及产品及使用说明是专门针对于暖通空调设备而言的，若用于其它工况，建议由专业人员根据工艺要求进行控制逻辑分析，或与我公司经销商联系，我们的工程技术人员一定会竭尽全力给您满意的答复和建议。

C M Z
DCxx
CJ/T188 MODBUS 自定义协议 直流 xx V 供电
供电方式
ACxx
交流 xx V 供电
WY
无需外供电源
口径 特殊说明
DN20 DN25
xx
特殊说明用字母 代替
选型举例：
LCW9213MC-MZ-DC24V-DN20，智能温控阀，MBUS 上行接口 CJ/T188协议，下行 Mbus 从 机接口自定义协议，直流24V 供电。
LCW9213
□□
-□
□
-□ -□ -□
说明
R 上行（与主站）接
M 口类型
W
RS485 M-bus 无线
T 上行（与主站）通
M 讯协议
C
兼容 MODBUS 和 CJ/T188协议
MODBUS CJ/T188
Z
自定义协议
R
RS485
下行（与面板）接
M
M-bus
口类型
W
无线
V
电压调制
下行（与面板）通 讯协议
LCW9213 系列智能温控阀 使用说明书
编制： 校对： 批准：
2017 年 07 月 24 日
1
编制及修改记录
修订日期 2015-4-14 2017-7-24
版本 V1.0 V1Байду номын сангаас1
编制 Szf St
修改原因 文档创建 更新外壳及阀体尺寸
1
LCW9203 系列智能温控阀使用说明书
申明
版权所有，未经本公司书面许可，此手册中任何段落，章节内容 均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者 自负。
3
LCW9203 系列智能温控阀使用说明书

无线智能温控阀使用说明书1概述LCW9204无线智能温控阀是公司针对我国供水采暖系统自主开发、设计的一款无线智能温控阀。

本温控阀上行与控制中心相连为MBUS 接口，温控阀内置微电脑控制芯片，可直接接收控制中心对阀门开关状态的调节；同时与温控面板结合，通过下行无线通讯接收温控面板发送的对阀门开度调整命令；通过下行MBUS 主站采集热量表数据，并将热量表和面板数据整合传送给控制中心。

系统掉电时，无论温控阀工作在任何模式下，阀门均打开，防止影响用户在停电时的正常用热。

2温控阀功能说明本温控阀符合符合CJ188通信协议，MBUS 接口方式(上行默认，其他形式需定制)。

串口设置：2400E 81(上行默认，其他形式需定制)。

供电方式：DC24V。

下行与面板通讯：无线接口，传输距离，离地面2米以上，可800米。

下行与热量表通讯：MBUS 接口方式。

本温控阀具有实现功能如下：（1）主站服务器可远程控制温控阀开/关状态，且优先于温控面板控制；（2）主站服务器可通过该温控阀告知用户当前是否欠费、是否处于检修状态，并通过温控面板直观地展示给用户；（3）主站服务器可通过该温控阀控制用热用户室内温度高值，防止用热浪费，并适时监测用户用热状态及室温；（4）温控阀阀门堵转检测，ERR 指示灯闪烁显示堵转并可通过上行通讯提示主站服务器；（5）掉电开阀功能，在任何状态下，如系统掉电，阀门立即打开，防止影响用户用热；（6）防锈功能：温控阀每隔一段时间自动动作，防止阀门生锈。

（防锈时间间隔可设置）；（7）每隔30分钟采集热量表数据一次（采集时间间隔10~150分钟可设）。

3温控阀接线LCW9204无线智能温控阀外共有两根连接线，颜色分别不同，请按下表说明接线。

4无线温控阀选型序号线线色定义备注1四芯线红线电源正DC24V 2黑线电源地GND 3黄线M-bus+上行通讯4绿线M-bus-5两芯线红线M+接热量表Mbus 线6白线M-LCW9204-DC24V-Ⅰ，无线智能温控阀，MBUS上行接口CJ/T188协议，无线下行接口与面板通讯自定义协议，直流24V供电。

自力式温控阀一、基本原理温度控制阀是流量调节阀在温度控制领域的典型应用，通过控制换热器、空调机组或其他用热、冷设备一次热（冷）媒入口流量，以达到控制设备出口温度目的。

当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度稳定在设定范围内。

二、应用领域该产品广泛应用于暖通空调、生活热水，楼宇自控热力除氧及工业生产领域的换热设备。

三、产品说明（1）简介ZW系列温控阀是利用液体热胀冷缩原理，靠感温包内液体体积变化产生的压力来调节阀门开度，以达到控制热源介质流量的目的，最终控制被加热介质的温度。

控制过程为：其控制方式为简单的比例控制（P控制）,（2）产品特点a、液压驱动，无需外部电源，使用安全可靠。

b、选用新型控温介质，热膨胀比例特性好，稳定性强。

c、造价低、工作稳定，调温范围广。

e、平衡式阀门，等百分比/ 线性流量特性。

f、结构紧凑，体积小，安装简捷，使用寿命长。

（4）技术参数1.阀体2.感温器3.控制器4.导管5.调节盖6.自动保护系统 7.指示标牌 8.支架 9.密封压塞 10.下联母四、型号编号自力式公称压力公称直径` 材质五、安装指导a、温控阀前后装截止阀，并设旁通，以便检修。

b、阀体要水平安装在一次热媒管道上，切勿倾斜或倒置。

c、温控阀前装过滤器，防止焊渣割伤阀芯。

d、感温探头装于换热器出口处或出水管道上。

（如图示）e、传感器导管长3.5米（如需加长请订货时说明）。

f、出厂设定值为60℃，用户可自行调整设定。

换热器系统按装图管路系统按装图六．调试与运行1．系统运行前，先确保整个管网已注满水，并开启循环泵，在确定系统无异常的情况下，方可将一次热媒的温控阀投入运行，步骤如下：第一：关闭自力式温控阀前后的截止阀第二：缓慢开启旁通截止阀，让一次热源漫漫注入系统。

第三：待管网温度升至或接近要求温度时，缓慢关闭旁通截止阀，并同时缓慢打开温控阀前后截止阀。

第四：观察出水温度变化，待出水温度稳定后即完成操作。

amot温控阀说明书
阀门类型：AMOT温控阀是一种用于控制液体或气体流动的
阀门。

它可以根据预设的温度范围来自动调节阀门的开启程度，从而控制流体的温度。

工作原理：AMOT温控阀采用了温度传感器和电动执行器，
以实现自动温度控制。

当流体温度超过或低于设定值时，温度传感器会向电动执行器发送信号，使其调节阀门的开启程度，从而调节流体的温度。

主要特点：
1.自动控制：AMOT温控阀可以自动根据设定的温度范围来调节阀门的开启程度，无需人工干预。

2.高精度：温度传感器可以实时监测流体温度，精度高，可以
确保流体温度的稳定性。

3.可靠性：AMOT温控阀采用了优质的材料和高品质的执行器，具有良好的耐用性和可靠性。

4.易于安装和维护：AMOT温控阀安装简单，易于调试和维护，减少了工作量和时间成本。

适用领域：AMOT温控阀广泛应用于工业生产中的石油、化工、电力、机械等行业，以及建筑、暖通空调等领域。

注意事项：
1.在安装和操作阀门时，请务必按照说明书提供的操作步骤进
行操作，以免影响阀门的正常运行。

2.定期对阀门进行维护保养，保持阀门的良好状态，延长使用
寿命。

3.如有任何问题或故障，请及时联系厂家或售后服务人员进行咨询和维修。

以上是AMOT温控阀的简要说明书，希望能对您有所帮助。

如需更详细的信息，请参阅正式的产品说明书或咨询相关专业人士。
