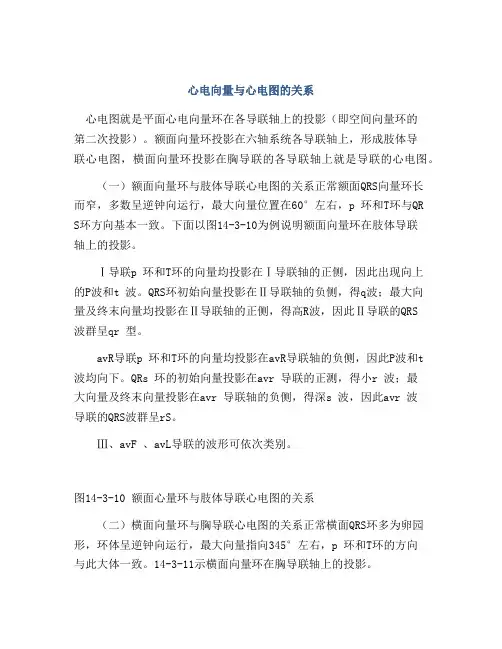

心电向量与心电图的关系心电图就是平面心电向量环在各导联轴上的投影（即空间向量环的第二次投影）。
额面向量环投影在六轴系统各导联轴上，形成肢体导联心电图，横面向量环投影在胸导联的各导联轴上就是导联的心电图。
（一）额面向量环与肢体导联心电图的关系正常额面QRS向量环长而窄，多数呈逆钟向运行，最大向量位置在60°左右，p 环和T环与QRS环方向基本一致。
下面以图14-3-10为例说明额面向量环在肢体导联轴上的投影。
Ⅰ导联p 环和T环的向量均投影在Ⅰ导联轴的正侧，因此出现向上的P波和t 波。
QRS环初始向量投影在Ⅱ导联轴的负侧，得q波；最大向量及终末向量均投影在Ⅱ导联轴的正侧，得高R波，因此Ⅱ导联的QRS波群呈qr 型。
avR导联p 环和T环的向量均投影在avR导联轴的负侧，因此P波和t 波均向下。
QRs 环的初始向量投影在avr 导联的正测，得小r 波；最大向量及终末向量投影在avr 导联轴的负侧，得深s 波，因此avr 波导联的QRS波群呈rS。
Ⅲ、avF 、avL导联的波形可依次类别。
图14-3-10 额面心量环与肢体导联心电图的关系（二）横面向量环与胸导联心电图的关系正常横面QRS环多为卵园形，环体呈逆钟向运行，最大向量指向345°左右，p 环和T环的方向与此大体一致。
14-3-11示横面向量环在胸导联轴上的投影。
图14-3-11 横面心向量环与胸导联心电图的关系V1导联p 环的前部分投影在V1导联的正侧，后部分在该导联轴的负侧，故得一先正后负的双向P波。
QRs 环初始向量投影在V1导联轴的正侧，最大向量和终末向量均投影在负侧，因此QRS波群呈rs 型。
T环投影在V1导联轴的负侧，故T波倒置。
V5导联p 环和T环均投影在V5导联轴的正侧，因此P波和t 波均向上。
PRs 环的初始部分投影在V5导联轴的负侧，得q 波，最大向量投影在V5导联轴的正侧，得r 波，终末向量投影在负侧，得s 波，因此V 5导联的QRs 波群呈qRs型。
