5E-MF 6000智能马弗炉1.技术参数1.1最高温度：1000℃1.2功率：≤ 3.5kW1.3控温范围：300℃～999℃1.4温度分辨率：1℃1.5控温精度：±2℃1.6工作环境：室内0℃～40℃，相对湿度RH≤80%1.7电源电压：220VAC±10VAC,50Hz±1Hz1.8主要功能：专用测试程序3个：慢灰、快灰、挥发分。
通用测试程序1个：可以设置3个恒温点，每个恒温点的恒温时间可任意设定（具有粘结指数流程）。
有断偶、超温报警的功能。
2.工作环境2.1室内使用;2.2海拔不超过1000米;2.3环境温度在+5～40℃范围内;2.4周围环境的相对湿度不超过85%;2.5炉子周围没有导电尘埃、爆炸性气体及能严重破坏金属和绝缘的腐蚀性气体;2.6没有明显的振动和颠簸。
3.所需物件3.1坩埚带有配合严密盖的瓷坩埚总质量为15≈20g3.2坩埚钳不锈钢3.3坩埚架镍铬合金或者铁铬合金3.4灰皿瓷质长∮45mm 宽∮22mm 高∮14mm3.5灰皿架镍铬合金或者铁铬合金3.6干燥器内装变色硅胶或粒状无水氯化钙3.7石棉板4.整机结构示意图：5.工作流程5.1挥发分测试5.1.1按“挥发”键，屏幕显示“HFF”，“挥发”指示灯被点亮，再按下“启动置入”键确认，仪器进入挥发分测试程序。
5.1.2等待炉温升到920℃，然后报讯3声，“就绪”指示灯被点亮（表明可以开始试验了），炉温在920°恒温。
5.1.3放入试样，关上炉门，按下“启动置入”键（此步放样操作要快速、准确，不要超过10秒钟）时间清零，开始进入t1（7min为典型值）的计时阶段，在3分钟内回到T2（900℃为典型值），3分钟时报讯3声。
5.1.4当时间还剩最后30秒时，报讯5声提醒用户准备在t1取出试样；时间到t1时，报讯3声，用户取出试样。
然后炉温自动转到初始的升温阶段，以便用户进行下一次挥发分测试。

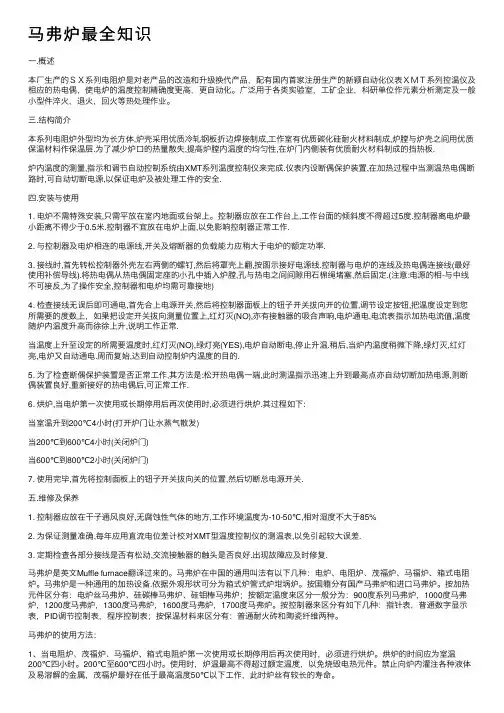

马弗炉最全知识⼀.概述本⼚⽣产的ＳＸ系列电阻炉是对⽼产品的改造和升级换代产品，配有国内⾸家注册⽣产的新颖⾃动化仪表ＸＭＴ系列控温仪及相应的热电偶，使电炉的温度控制精确度更⾼，更⾃动化。
⼴泛⽤于各类实验室，⼯矿企业，科研单位作元素分析测定及⼀般⼩型件淬⽕，退⽕，回⽕等热处理作业。
三.结构简介本系列电阻炉外型均为长⽅体,炉壳采⽤优质冷轧钢板折边焊接制成,⼯作室有优质碳化硅耐⽕材料制成,炉膛与炉壳之间⽤优质保温材料作保温层.为了减少炉⼝的热量散失,提⾼炉膛内温度的均匀性,在炉门内侧装有优质耐⽕材料制成的挡热板.炉内温度的测量,指⽰和调节⾃动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可⾃动切断电源,以保证电炉及被处理⼯件的安全.四.安装与使⽤1. 电炉不需特殊安装,只需平放在室内地⾯或台架上。
控制器应放在⼯作台上,⼯作台⾯的倾斜度不得超过5度.控制器离电炉最⼩距离不得少于0.5⽶.控制器不宜放在电炉上⾯,以免影响控制器正常⼯作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能⼒应稍⼤于电炉的额定功率.3. 接线时,⾸先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图⽰接好电源线.控制器与电炉的连线及热电偶连接线(最好使⽤补偿导线).将热电偶从热电偶固定座的⼩孔中插⼊炉膛,孔与热电之间间隙⽤⽯棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线⽆误后即可通电,⾸先合上电源开关,然后将控制器⾯板上的钮⼦开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指⽰加热电流值,温度随炉内温度升⾼⽽徐徐上升,说明⼯作正常.当温度上升⾄设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉⾃动断电,停⽌升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉⼜⾃动通电.周⽽复始,达到⾃动控制炉内温度的⽬的.5. 为了检查断偶保护装置是否正常⼯作,其⽅法是:松开热电偶⼀端,此时测温指⽰迅速上升到最⾼点亦⾃动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常⼯作.6. 烘炉,当电炉第⼀次使⽤或长期停⽤后再次使⽤时,必须进⾏烘炉.其过程如下:当室温升到200℃4⼩时(打开炉门让⽔蒸⽓散发)当200℃到600℃4⼩时(关闭炉门)当600℃到800℃2⼩时(关闭炉门)7. 使⽤完毕,⾸先将控制⾯板上的钮⼦开关拔向关的位置,然后切断总电源开关.五.维修及保养1. 控制器应放在⼲⼦通风良好,⽆腐蚀性⽓体的地⽅,⼯作环境温度为-10-50℃,相对湿度不⼤于85%2. 为保证测量准确,每年应⽤直流电位差计校对XMT型温度控制仪的测温表,以免引起较⼤误差.3. 定期检查各部分接线是否有松动,交流接触器的触头是否良好.出现故障应及时修复.马弗炉是英⽂Muffle furnace翻译过来的。
陶瓷纤维马弗炉SX3-8-16使用说明书杭州卓驰仪器有限公司一：公司简介杭州卓驰仪器有限公司专业生产高温炉,实验电炉,管式炉,箱式炉，真空炉，升降炉，熔块炉等。
，是一家设计、生产、销售为一体的专业电炉公司、采用国际先进技术，自行研制开发高性能，高节能的新型电炉。
其产品具有升温快、节能、操作简单，微电脑控制可编程、全自动升温、降温、温控精度及恒温精度高，炉体温度接近室温等优利特点，综合性能指标处于国内领先水平。
本公司主要生产的产品有各种箱式炉、管式炉、立式炉、钟罩炉、熔块炉、升降炉、气氛炉、真空炉、烧结炉、井式炉、钼棒炉、碳棒炉、立式管式炉、箱管两用炉、箱熔两用炉、窑炉、辊道窑、推板窑、梭式窑等。
是高校、科研院所、工矿企业做粉末、陶瓷烧结、高温实验、质量检测的理想产品。
公司一直秉承科技创新，追求以质量为奠基客户至上，服务为品牌的理念，二：箱式电炉简介箱式电炉集控制系统与炉膛为一体，采用可靠的集成化电路，工作环境好，抗干扰，大大提高了工作环境，微电脑程序控制，可编程序曲线，全自动升温/降温，运行中可以修改控温参数及程序，灵活方便、操作简单。
采用硅钼棒或硅碳棒为加热元件，是专为高等院校、科研院所的实验室及工矿企业对金属，非金属及其它化和物材料进行烧结、融化、分析而研制的专用设备。
控制面板配有智能温度调节仪，控制电源开关、主加热工作/停止按钮，电压、电流指示，以便随时观察本系统的工作状态。
电炉原理：热电偶将炉温转变成电压信号后，加在微电脑温度控制调节仪上。
调节仪将此信号与程控设定相比较，输出一个可调信号。
再用可调信号控制触发器，再有触发器触发调压器，达到调节电炉电压和电炉温度的目的。
技术参数温度范围：500 ~ 1600℃；波动度：±3℃；显示精度：1℃；炉膛尺寸：300×200×200 MM整机功率：8KW；电源：380V, 50Hz ；三：电炉开箱安装事项及接电源线电源两根火线一根零线一根地线（380V）1.炉子使用前首先必须进行外观检查，查看炉体是否有损坏、变形，炉门关闭是否到位；发热元件有无机械损伤；各电气元件是否完好，接线是否正确牢靠，接地是否良好。
◎实验马弗炉一般是逆流、混逆流、顺逆流和顺混流粮食烘干机配合使用。
纯逆流烘干机的特点就是热效率高，粮食温度较高，烘干出来的粮食温度和含水量也比较均匀，但是生产效率不是很好。
所以就出现了前用途概述：本仪器是大专院校，科研单位，工矿企业，实验室及生产车间理想的管式电炉。
产品特点：仪器采用一体化制作，超轻质耐高温材料，节能高效，LTDE可编程控制系统，可以多波段设定升温，恒温，定时控制速率等工作曲线，是原SK2管式电炉的升级换代产品可编程管式炉技术参数电炉型号额定功率（Kw）额定电压（v）额定温度（℃）电源频率（Hz）炉膛尺寸（mm）SK2F-2-10 2 220 1000 50 ￠40*600 SK2F-3-10 3 220 1000 50 ￠50*600 SK2F-4-10 4 220 1000 50 ￠60*1000 SK2F-5-10 5 220 1000 50 ￠80*1000 SX2F-6-10 5 220 1000 50 ￠100*1000 SK2F-2-12 2 220 1200 50 ￠40*600 SK2F-3-12 3 220 1200 50 ￠50*600 SK2F-4-12 4 220 1200 50 ￠60*1000 SK2F-5-12 5 220 1200 50 ￠80*1000 SK2F-6-12 5 220 1200 50 ￠100*1000干燥设备选择的基本原则每种干燥机装置都有其特定的适用范围，而每种物料都可找到若干种能满足基本要求的干燥装置,但最适合的只能有一种。
如选型不当，用户除了要承担不必要的一次性高昂采购成本外，还要在整个使用期内付出沉重的代价，诸如效率低、耗能高、运行成本高、产品质量差、甚至装置根本不能正常运行等等。
以下是干燥机选型的一般原则，很难说哪一项或哪几项是最重要的，理想的选型必须根据自己的条件有所侧重，有时折中是必要的。
1.适用性-------干燥装置首先必须能适用于特定物料，且满足物料干燥的基本使用要求，包括能很好的处理物料(给进、输送、流态化、分散、传热、排出等)，并能满足处理量、脱水量、产品质量等方面的基本要求。
陶瓷纤维马弗炉PYRAMID TXTXC9操作指南北京皮尔美特科技有限公司使用注意事项：（1）确保坩埚在设定温度内结构上不会变形或被破坏。
（2）可能膨胀和液化的样品不能在密闭容器内加热。
（3）确定样品的沸点并相应地设置温度。
（4）确定样品将不会产生易燃或对人体有害的气体。
（5）防止可膨胀的液体溢出。
（6）当打开炉门时，保护自己不要被烫伤。
（7）工作时，防止炉子急冷急热。
（8）使用过程中，炉膛有龟裂属正常现象。
使用本产品之前请仔细阅读用户手册。
1. 简介1．1设备主要用途及说明马弗炉是分析实验室样品干法前处理，冶金实验室作熔融实验，热处理部门作退火、淬火等实验，以及其它需要高温加热的辅助设备，应用广泛。
1．2仪器特点保温材料采用陶瓷纤维，质量轻，绝热性能好，升温快，能耗降低，热污染小。
外型美观大方，使用方便。
2.产品结构2．1炉体结构炉体由陶瓷纤维保温材料、炉壳（金属面板）、炉丝和热电偶组成；炉胆固定在前后与底座构成的U形金属壳中。
炉体左右两侧和顶部的金属面板均可卸下；炉体后面板可卸下，便于更换炉丝和传感器。
温控系统为悬挂式，节省空间方便维护。
对于灰化，炉体顶部可安装不锈钢抽风烟筒，以促进灰化。
2.2控制箱结构1.控制箱前面板由温控表、电流表和电压表、电源开关组成。
2.控制箱后面板由传感器连接插座、电源输入插座和控制输出插座组成。
3.侧面的四个金属柱用于悬挂于炉体上。
便于节省空间和清洁维护。
3.安装请严格按照如下步骤安装仪器：（为防止误连接，仪器上的各插座型号分别有相应连接线一一对应，因此若发现异常严禁强行连接。
）（1）将控制箱挂于炉体侧面就位。
（2）将马弗炉炉体与控制箱背后的输出插座用专用连接线连接。
（3）将温度传感器连线分别插入控制箱和炉体相应的插孔内。
（4）将控制箱的总电源接入用户电源插座，并检查电源电压是否满足设备要求。
4.操作方法4．1按键说明面板说明①上显示窗②下显示窗③设置键④数据移位键⑤数据减少（启动）键⑥数据增加（停止）键⑦10个LED指示灯， PRG表示仪表处于程序控制状态；M2、OP1、OP2、AL1、AL2、AU1、AU2等等分别对应模块输入输出动作。
马弗炉：实验室常用电加热设备马弗炉：实验室常用电加热设备一、电炉电炉是实验室里常用的一种电加热设备，使用电炉时必须注意电源的电压应与电炉本身规定的电压相等，电炉连续使用时间不要过长，否则寿命缩短。
加热时，要在容器和电炉之间垫上石棉网，以保证容器受热均匀，加热的容器如是金属，不要触及炉丝，否则会发生触电事故。
二、电热套按容积分，有多种规格，它的加热电阻丝用绝缘的玻璃纤维包裹，既能保证受热均匀，又能增大加热面积，节省能源。
三、管式炉管式炉有一管式炉膛，利用电阻丝或硅碳棒加热，温度可以调节，炉膛中可插入一根耐高温的瓷罐或石英管，管中再放入盛有反应物的磁舟，反应物可在空气气氛或其他气氛中受热。
较高温度的恒温部位位于炉膛中部。
固体灼烧可以在空气气氛或其他气氛中进行，也可以进行高温下的气、固相反应，在通入其他气氛气或反应气时，炉管的两端应该用带有导管的塞子塞上，以便导入气体和引出尾气。
四、电热板可将容器直接放在电热板上加热五、马弗炉马弗炉是一种用电热丝或硅碳棒加热的密封炉子，温度可调，炉膛用耐高温才来制成，电热丝炉温度可达950C，碳硅棒炉的温度一般可达1300C，使用马弗炉时，带加热的物质不可直接放在炉膛内，必须放在耐高温的钳埚中。
加热时不得超过最高允许温度。
马弗炉内不允许加热液体和其他易挥发的腐蚀性物质。
如果要灰化滤纸或有机成分，在加热过程中应微微打开几次炉门，通空气进去。
管式炉和马弗炉属于高温炉，主要用于高温灼烧或进行高温反应，他们均由炉体和电炉温度控制器两部分组成，温度控制器通常使用热电偶温度计，它是由热电偶和毫伏计组成。
热电偶由两根不同的金属丝焊接一端制成，将此焊接端插入待测温度处，为焊接端分别接到毫伏计的正负极上。
不同的温度产生不同的热电势，毫伏计指示不同读数，一般讲毫伏计的读数换算成温度数，这样就可以从表的指针位置上直接读出温度，一般情况下，都是把反应控制在某一温度下进行，这只要把热电偶和一只接入电路的温度控制器链接起来，就组成了自动温度控制器。
陶瓷纤维马弗炉SXL-1330C使用说明书杭州卓驰仪器有限公司目录一：仪器特点 (1)二：仪器使用…………………………………………1~3 三：技术参数………………………………………………３四：注意事项………………………………………………３五：故障及排除……………………………………………４六：装箱单…………………………………………………４附：LTDE仪表说明书一、仪器特点陶瓷纤维马弗炉又名节能纤维电阻炉，一体化结构，首先解决了普通高温炉存在的温度波动太大的难题，节能环保纤维内胆，特制绝缘高温发热丝，发热更均匀，一体化制作，使用安装方便,使电炉的温度控制精度更高、更自动化。
智能化控制系统绝对保证了仪器的控温精度。
控制系统采用LTDE技术可编程智能仪表。
它具有多达30段升温程序功能，并可修正斜率及PID功能。
自动时温控制系统能准确控制温度，恒温时间并自动关机。
二、仪器使用操作面板功能SET: 功能键OUT：输出指示PV窗口：测量值SV窗口：设定值ALM1：上限报警ALM2：下限报警<：移位键∨：减键∧：加键AT(AL)：自动整定普通操作方法：接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。
设定步骤：按←键PV显示C01。
按←↑↓设置所需的温度。
按SET键，PV显示t01。
按←↑↓设置-1。
等到返回菜单（SV显示STOP）。
再按↓键二秒钟，SV显示RUN即可。
此时PV即显示升温。
SV窗口HOLD和设置的温度交替显示。
例如：要仪器到600℃长期保持自动恒温按←键一下 C01 = 600按SET键一下 t01 = -1等到SV返回STOP，再按↓键。
SV显示RUN即仪器开始工作。
定时功能操作方法：接通电源，按↑键二秒钟使PV显示STOP（暂停）。
按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。
按←↑↓设置起始温度到所需用实际温度的时间（时间宜长不宜短）。
一.概述本厂生产的ＳＸ系列电阻炉是对老产品的改造和升级换代产品，配有国内首家注册生产的新颖自动化仪表ＸＭＴ系列控温仪及相应的热电偶，使电炉的温度控制精确度更高，更自动化。
广泛用于各类实验室，工矿企业，科研单位作元素分析测定及一般小型件淬火，退火，回火等热处理作业。
三.结构简介本系列电阻炉外型均为长方体,炉壳采用优质冷轧钢板折边焊接制成,工作室有优质碳化硅耐火材料制成,炉膛与炉壳之间用优质保温材料作保温层.为了减少炉口的热量散失,提高炉膛内温度的均匀性,在炉门内侧装有优质耐火材料制成的挡热板.炉内温度的测量,指示和调节自动控制系统由XMT系列温度控制仪来完成.仪表内设断偶保护装置,在加热过程中当测温热电偶断路时,可自动切断电源,以保证电炉及被处理工件的安全.四.安装与使用1. 电炉不需特殊安装,只需平放在室内地面或台架上。
控制器应放在工作台上,工作台面的倾斜度不得超过5度.控制器离电炉最小距离不得少于0.5米.控制器不宜放在电炉上面,以免影响控制器正常工作.2. 与控制器及电炉相连的电源线,开关及熔断器的负载能力应稍大于电炉的额定功率.3. 接线时,首先转松控制器外壳左右两侧的螺钉,然后将罩壳上翻,按图示接好电源线.控制器与电炉的连线及热电偶连接线(最好使用补偿导线).将热电偶从热电偶固定座的小孔中插入炉膛,孔与热电之间间隙用石棉绳堵塞,然后固定.(注意:电源的相-与中线不可接反,为了操作安全,控制器和电炉均需可靠接地)4. 检查接线无误后即可通电,首先合上电源开关,然后将控制器面板上的钮子开关拔向开的位置,调节设定按钮,把温度设定到您所需要的度数上，如果把设定开关拔向测量位置上,红灯灭(NO),亦有接触器的吸合声响,电炉通电,电流表指示加热电流值,温度随炉内温度升高而徐徐上升,说明工作正常.当温度上升至设定的所需要温度时,红灯灭(NO),绿灯亮(YES),电炉自动断电,停止升温.稍后,当炉内温度稍微下降,绿灯灭,红灯亮,电炉又自动通电.周而复始,达到自动控制炉内温度的目的.5. 为了检查断偶保护装置是否正常工作,其方法是:松开热电偶一端,此时测温指示迅速上升到最高点亦自动切断加热电源,则断偶装置良好,重新接好的热电偶后,可正常工作.6. 烘炉,当电炉第一次使用或长期停用后再次使用时,必须进行烘炉.其过程如下:当室温升到200℃4小时(打开炉门让水蒸气散发)当200℃到600℃4小时(关闭炉门)当600℃到800℃2小时(关闭炉门)7. 使用完毕,首先将控制面板上的钮子开关拔向关的位置,然后切断总电源开关.五.维修及保养1. 控制器应放在干子通风良好,无腐蚀性气体的地方,工作环境温度为-10-50℃,相对湿度不大于85%2. 为保证测量准确,每年应用直流电位差计校对XMT型温度控制仪的测温表,以免引起较大误差.3. 定期检查各部分接线是否有松动,交流接触器的触头是否良好.出现故障应及时修复.马弗炉是英文Muffle furnace翻译过来的。
