高效过滤器检漏方法及标准高效过滤器在工业领域的应用非常广泛，其主要功能是用于对空气或液体进行过滤，从而保证生产系统的正常运行。
然而，在过滤器长时间使用后，会存在一定的检漏问题，这就需要采取一些高效的检漏方法来进行检测和修复。
本文将详细介绍高效过滤器检漏的方法及标准。
一、高效过滤器的检漏方法1.声波检测法声波检测法是一种通过听声音来识别漏洞的方法。
使用专门的设备将声音传输到过滤器上，如果存在漏洞，就会导致声音发生变化。
通过对声音的变化进行分析，可以找出漏洞的位置并进行修复。
2.压差测试法压差测试法是一种通过测量过滤器两侧的压差来检测漏洞的方法。
首先将过滤器两侧的压差测量值记录下来，然后将过滤器连接到专门的测试设备上，逐步增加压力，如果漏洞存在，就会导致压差值的变化。
通过比较压差测试前后的数值差异，可以找出漏洞的位置。
3.微粒子计数法微粒子计数法是一种通过测量过滤器中微粒子的数量来检测漏洞的方法。
先将过滤器连接到专门的微粒子计数器上，然后通过计数器的显示结果来判断过滤器是否存在漏洞。
如果微粒子计数值超出正常范围，就可以确定漏洞的位置。
4.涂料探伤法涂料探伤法是一种通过在过滤器表面涂覆一层特殊的涂料，然后通过观察涂料表面的变化来检测漏洞的方法。
如果涂料出现了裂纹或褪色等情况，就可以判断过滤器存在漏洞，并进行修复。
5.真空泄漏测试法真空泄漏测试法是一种通过在过滤器内部建立真空环境，然后观察真空泄漏情况来检测漏洞的方法。
如果真空泄漏速度超过了正常范围，就可以判断过滤器存在漏洞。
二、高效过滤器检漏标准为了保证高效过滤器检漏的准确性和有效性，国际上已经建立了一系列的标准，对于各种检漏方法和设备进行了规定和要求。
1.声波检测标准对于声波检测方法，国际上一般采用ISO 16858:2008标准进行规范。
该标准规定了声波检测设备的技术要求、测量方法和数据处理等方面的内容，保证了声波检测方法的准确性和可靠性。
2.压差测试标准对于压差测试方法，国际上一般采用ISO 3966:2016标准进行规范。

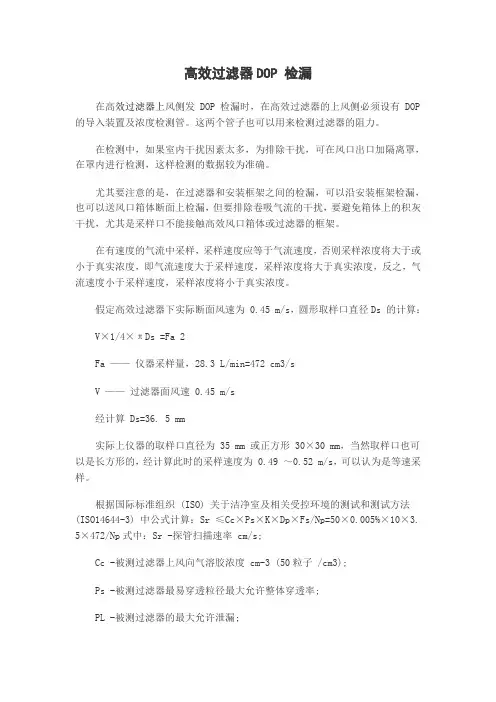

高效过滤器DOP 检漏在高效过滤器上风侧发 DOP 检漏时，在高效过滤器的上风侧必须设有 DOP 的导入装置及浓度检测管。
这两个管子也可以用来检测过滤器的阻力。
在检测中，如果室内干扰因素太多，为排除干扰，可在风口出口加隔离罩，在罩内进行检测，这样检测的数据较为准确。
尤其要注意的是，在过滤器和安装框架之间的检漏，可以沿安装框架检漏，也可以送风口箱体断面上检漏，但要排除卷吸气流的干扰，要避免箱体上的积灰干扰，尤其是采样口不能接触高效风口箱体或过滤器的框架。
在有速度的气流中采样，采样速度应等于气流速度，否则采样浓度将大于或小于真实浓度，即气流速度大于采样速度，采样浓度将大于真实浓度，反之，气流速度小于采样速度，采样浓度将小于真实浓度。
假定高效过滤器下实际断面风速为 0.45 m/s，圆形取样口直径Ds 的计算：V×1/4×πDs =Fa 2Fa ——仪器采样量，28.3 L/min=472 cm3/sV ——过滤器面风速 0.45 m/s经计算 Ds=36. 5 mm实际上仪器的取样口直径为 35 mm 或正方形 30×30 mm，当然取样口也可以是长方形的，经计算此时的采样速度为 0.49 ～0.52 m/s，可以认为是等速采样。
根据国际标准组织 (ISO) 关于洁净室及相关受控环境的测试和测试方法(ISO14644-3) 中公式计算：Sr ≤Cc×Ps×K×Dp×Fs/Np=50×0.005%×10×3. 5×472/Np式中：Sr -探管扫描速率 cm/s;Cc -被测过滤器上风向气溶胶浓度 cm-3 (50粒子 /cm3);Ps -被测过滤器最易穿透粒径最大允许整体穿透率;PL -被测过滤器的最大允许泄漏;K -一个因数，表示 PL 可能比 Ps 大多少倍;Dp -平行于扫描方向的探管尺寸 (cm)，本文使用圆形采样管，直径 35 mm;Fs - 离散粒子计数器的标准样品流量，Fs=472 cm3/s (28.3 L/min);Np -预期量，表现出泄漏特征的粒子计数值;用下式计算：Np=Cc×Ps×K×FsNp=Cc×Ps×K×Fs=50×0.005%×10×472=11.8 个，代入 Sr式得Sr=Cc×P s×K×Dp×Fs/Np=50×0.005%×10×3.5×472/11.8= 3.5(cm/s)每个测点实际获得时间 Ts=Dp/Sr=1 s所以，采样口的扫描速率是和上游粒子浓度穿透率、K值、采样口的口径、采样流量有着密切的关系。
高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计（photometer）检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。
高效过滤器的检漏通常采用PAO发生器在滤器上游发尘，使用光度计（photometer）检测滤器上下游气溶胶浓度来判定滤器是否有泄漏。
发尘的目的是因高效过滤器上游尘粒浓度较低，仅用粒子计数器在不发尘的情况下检测，较难发现有泄漏，需补充发尘才能明显、容易地发现泄漏。
人工气溶胶DOP已有近40年历史，一段时间以来，因被怀疑对人有致癌作用，现常以DOS （Dioctylsebaeate癸二酸二辛脂）亦称DEHS[di(2-ethylexyl)sebacate]及PAO(polyaphaolefin聚a烯烃）等代替，但实验方法仍称“DOP法”。
大气尘由于其浓度随地点及时间等变化，有时较大，有时较低，一般不用来作为检漏用。
FDA指出在进行检漏时，选用的气溶胶应符合一定的理化要求，不应使用会引起微生物污染、造成微生物滋生的气溶胶。
PAO发生器可分为热发生和冷发生两种，热发生器是利用蒸发冷凝的原理，被雾化的气溶胶粒子用加热器蒸发，并在特定条件下冷凝成微小液滴，去掉过大和过小的液滴后留下0.3um左右的雾状DOP进入风道，粒径分布在0.1～0.3um。
冷发生器是指利用压缩空气在液体中鼓气泡，经laskin喷管飞溅产生物态的多分散相DOP气溶胶，最大分布粒径在0.65um左右。
在对过滤器进行扫描检漏时，经常使用冷DOP.检测仪器有两种，一种是气溶胶光度计，另一种是粒子计数器，高效过滤器检漏中常用的检测仪器是气溶胶光度计（以下简称光度计），是一种前散射线性光度计，它由真空泵、光散射室、光电倍增管、信号处理转换器和微处理器等组成。
其工作原理是：当气流被真空泵抽至光散射室时，其中的颗粒物质散射光线至光电倍增管。
在光电倍增管中，光被转换成电信号，此信号经放大和数字化后由微处理器分析，从而测定散射光的强度。
高效过滤器检漏方法及标准大全阅读目录：1.高效过滤器的检漏方法1.1.钠焰法1.1.2.测试原理1.2.计数扫描法1.2.3 .实际存在的问题1.2.5.DOP粒子扫描正压检漏法1.3.油雾法1.4 .粒子计数器法2.高效过滤器PA0检漏方法的简介2.1.目的和原理2.2.发烟的方法2.3.两种发烟方法的比较24检测PA0气溶胶浓度仪器2.5.PAO气溶胶26安装完后的高效过滤器PA0检漏操作的解析3.高效过滤器的使用寿命4.公司简介5.相关阅读摘要本文主要介绍了高效过滤器检漏的方法和原理，分为钠焰法、计数扫描法、油雾法、粒子计数器法以及重点介绍高效过滤器PAO检漏方法和检测PAO气溶胶浓度的仪器，并介绍高效过滤器的使用寿命与洁净室综合评定测试。
关键词高效过滤器检漏检测方法PAO检漏DOP钠焰法计数扫描法油雾法粒子计数器气溶胶1.高效过滤器的检漏方法1.1.钠焰法1.1.1.原理：钠焰法原理是将氯化钠水溶液喷雾、干燥形成质量中值直径约为0.4呻的氯化钠气溶胶作为试验尘。
在被测高效滤料的前后进行含尘空气采样，并引到钠火焰光度计内，测出与含尘浓度相关的光电流值，从而算出滤料的透过率。
1.1.2.测试原理试验尘源为单分散相氯化钠盐雾，“量'’为含盐雾时氢气火焰的亮度，主要仪器为火焰光度计。
盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。
在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。
以火焰亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率。
国家标准规定的盐雾颗粒平均直径为0.4^m，但对国内现有实测结果为0.5呻。
欧洲对实际试验盐雾颗粒中径的测量结果为0.65呻。
随着其他检测方法的普及，欧洲已经不再使用钠焰法。
国内有关部门正在修订原来的国家标准，是废止还是继续使用钠焰法，意见还没有等到落实。
1.2 .计数扫描法1.2.1.《洁净室施工及验收规范》(JGJ71-90)中规定，被检高效过滤器必须已检测过风量，并设计风速80%-120%之间运行，对于被检高效过滤器上风侧的颗粒浓度对受控粒径对于20.5呻粒子的浓度，必须＞3.5x104pc/L,对受控粒径＞0.1 gm的粒子浓度，必须＞3.5x106- 3.5x107pc/L。
高效过滤器检漏作为洁净车间检测的项目之一，自2010版GMP实施以来，越来越受到大家的重视，现已成为制药企业的必检项目，医院、电子、食品、化妆品等行业进行高效过滤器检漏的单位也越来越多。
下文就给大家具体介绍一下高效过滤器检漏的方法。
一、钠焰法钠焰法的测试尘源为多分散相氯化钠盐雾，“量”为含盐雾燃烧时氢气火焰的亮度。
盐水在压缩空气的搅动下飞溅，经干燥形成微小盐晶体颗粒并进入风道，在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加，以火焰的亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率，主要检测仪器为火焰光度计，该方法只能海绵检测灵敏度不高，不能对超高效过滤器检测。
二、油雾法油雾法的测试尘源为油雾，“量”为含油雾空气的浊度，以过滤器前后气样的浊度差别来判断过滤器对油雾颗粒的过滤效率。
德国规定使用石蜡油，油雾粒径为0.3~0.5微米。
油雾法在检测过滤器时，容易对过滤器造成损伤，且不能直接读值，浪费时间。
三、DOP法这种方法曾经是国际上测试高效过滤器海绵常用的方法。
它的测试尘源为0.3微米单分散相邻苯二甲酸二辛酯(DOP)液滴，也称为“热DOP”，“量”为含DOP空气的浑浊程度。
将DOP液体加热成蒸汽，蒸汽在特定的条件下冷凝成微小液滴，去掉过大和过小的液滴后留下0.3微米左右的颗粒，进入风道，通过测量过滤器前后气样的浊度，并由此判断过滤器对0.3微米粉尘的过滤效率。
四、荧光法荧光法的测试尘源为喷雾器产生的荧光素钠粉尘。
测试方法是首先在过滤器海绵前后采样，然后用水溶解采样滤纸上的荧光素钠，再测量含荧光素钠水溶液在特定条件下的荧光亮度，亮度反应粉尘的重量，由此计算出过滤器的过滤效率。
五、粒子计数法该方法在欧洲通用，美国超高效空气过滤器测试方法也比较类似，是目前国际上的主流海绵测试方法。
尘源为多分散相液滴，或确定粒径的固体粉尘。
有时，过滤器厂商要按照用户的特殊要求，使用大气粉尘或其他特定粉尘。
高效过滤器检漏方法及标准（最全版）高效过滤器检漏方法及标准大全阅读目录：1.高效过滤器的检漏方法1.1.钠焰法1.1.2.测试原理1.2.计数扫描法1.2.3 .实际存在的问题1.2.5.DOP粒子扫描正压检漏法1.3.油雾法1.4 .粒子计数器法2.高效过滤器PA0检漏方法的简介2.1.目的和原理2.2.发烟的方法2.3.两种发烟方法的比较24检测PA0气溶胶浓度仪器2.5.PAO气溶胶26安装完后的高效过滤器PA0检漏操作的解析3.高效过滤器的使用寿命4.公司简介5.相关阅读摘要本文主要介绍了高效过滤器检漏的方法和原理，分为钠焰法、计数扫描法、油雾法、粒子计数器法以及重点介绍高效过滤器PAO检漏方法和检测PAO气溶胶浓度的仪器，并介绍高效过滤器的使用寿命与洁净室综合评定测试。
关键词高效过滤器检漏检测方法PAO检漏DOP钠焰法计数扫描法油雾法粒子计数器气溶胶1.高效过滤器的检漏方法1.1.钠焰法1.1.1.原理：钠焰法原理是将氯化钠水溶液喷雾、干燥形成质量中值直径约为0.4呻的氯化钠气溶胶作为试验尘。
在被测高效滤料的前后进行含尘空气采样，并引到钠火焰光度计内，测出与含尘浓度相关的光电流值，从而算出滤料的透过率。
1.1.2.测试原理试验尘源为单分散相氯化钠盐雾，“量'’为含盐雾时氢气火焰的亮度，主要仪器为火焰光度计。
盐水在压缩空气的搅动下飞溅，经干燥形成微小盐雾并进入风道。
在过滤器前后分别采样，含盐雾气样使氢气火焰的颜色变蓝、亮度增加。
以火焰亮度来判断空气的盐雾浓度，并以此确定过滤器对盐雾的过滤效率。
国家标准规定的盐雾颗粒平均直径为0.4^m，但对国内现有实测结果为0.5呻。
欧洲对实际试验盐雾颗粒中径的测量结果为0.65呻。
随着其他检测方法的普及，欧洲已经不再使用钠焰法。
国内有关部门正在修订原来的国家标准，是废止还是继续使用钠焰法，意见还没有等到落实。
1.2 .计数扫描法1.2.1.《洁净室施工及验收规范》(JGJ71-90)中规定，被检高效过滤器必须已检测过风量，并设计风速80%-120%之间运行，对于被检高效过滤器上风侧的颗粒浓度对受控粒径对于20.5呻粒子的浓度，必须＞3.5x104pc/L,对受控粒径＞0.1 gm的粒子浓度，必须＞3.5x106- 3.5x107pc/L。
高效过滤器检漏方法及标准过滤器是工业生产中常用的设备，用于过滤液体或气体中的杂质，保障生产设备的正常运行。
然而，由于过滤器长期运行或操作不当，会导致过滤效果下降或漏水漏气现象。
因此，高效过滤器的检漏方法及标准显得尤为重要。
本文将针对高效过滤器的检漏方法及标准进行详细分析和阐述。
一、高效过滤器的检漏方法1.目视检查法目视检查法是最简单直接的检漏方法之一，通过目测过滤器外部是否有漏水漏气现象。
通常可以观察到过滤器设备外壳是否有渗水迹象或气泡产生。
这种方法适用于一些小型过滤器设备，检测过程简单快捷。
2.手感检查法手感检查法是通过手触摸过滤器外壳表面，感知是否有漏水漏气现象。
当过滤器外壳表面有明显的渗水感或气泡感时，即可判断过滤器存在漏水漏气问题。
这种方法主要针对一些小型过滤器设备，检测效果较为直观。
3.漏率测试法漏率测试法是通过专业的漏率测试仪器，对过滤器进行漏率测试。
漏率测试仪器一般通过充气或充水的方式，对过滤器进行压力测试，通过测试仪器的读数来判断过滤器是否存在漏水漏气问题。
这种方法适用于各类规格的过滤器设备，测试结果准确可靠。
4.烟雾检测法烟雾检测法是通过向过滤器内部充入烟雾或其他可见气体，利用烟雾或气体的流动轨迹来判断过滤器内部是否存在漏洞。
这种方法适用于一些较大型的过滤器设备，检测效果较为直观。
5.超声波检测法超声波检测法是通过超声波检测仪器，对过滤器进行超声波检测。
超声波能够通过材料的厚度和密度来判断是否存在漏洞或损伤，通过检测仪器的反馈来判断过滤器是否存在漏水漏气问题。
这种方法适用于各类规格的过滤器设备，测试结果准确可靠。
6.液体浸泡法液体浸泡法是将过滤器完全浸泡在液体中，通过观察浸泡过程中是否有气泡产生或液体渗出来判断过滤器是否存在漏水漏气问题。
这种方法主要适用于一些较小型的过滤器设备，测试效果较为直观。
二、高效过滤器的检漏标准1.漏率标准漏率是评定过滤器性能的重要指标之一，通常以每小时漏失的液体或气体量来表示。
高效过滤器(HEPA)安装后检漏方法浅析摘 要：高效过滤器(HEPA)作为医药、电子行业净化空调系统的末端过滤装置，用以提供洁净的空气，是实现洁净室空气净化要求的关键设备。
洁净室能否达到设计洁净级别在很大程度上与高效过滤器(HEPA)的性能及其安装有关。
因此，对于安装于送、排风末端的高效过滤器(HEPA)，必须在其安装完成后进行过滤器检漏工作。
Summary ：High efficiency particulate air filter is the terminal unit for air cleaning system of pharmaceuticals and electronic industry, it is used to supply clean air and it is the pivotal unit to achieve air purification for clean room. Whether the clean room can reach the cleaning level is connected with the performance and the installation of the filter. So we must do the particle leakage test for the high efficiency particulate air filter installed at the end of supply/exhaust system after installation.关键词 高效过滤器；净化空调；检漏Keyword ：HEPA ；air cleaning system ；particle leakage test.1 概述净化空调系统中，高效过滤器是用以确保洁净室洁净度达到设计要求的关键设备。
所以在高效过滤器安装完成后，需要对高效过滤器进行检漏测试，确认高效过滤器的完整性及安装的密闭性，并验证高效过滤器的过滤效率是否符合要求。
目的：通过检测高效过滤器的泄漏量，发现高效过滤器及其安装的缺陷，如滤材中的小针孔、连接密封部位的缝隙等，以便及时采取补救措施。
范围：公司洁净厂房高效过滤器泄漏的检查。
责任：动力设备部、质管部对本标准的实施负责。
内容：1.测试方法：DOP法2.测试范围：2.1过滤器的滤材2.2滤材与其框架内部的连接2.3过滤器框架的密封垫和过滤器组支撑框架之间的连接2.4支撑框架和墙壁或顶棚之间的连接。
3. 检测材料及仪器：3.1尘源：DOP溶剂3.2仪器：DOP发生器、气溶胶光度计4. 原理：在被检测高效过滤器上风侧发DOP气溶胶作为尘源，在下风侧用光度计采样检测，含尘气体经过光度计时产生的散射光经光电效应和线性放大转换为电量，并由微安表快速显示，采集到的空气样品通过光度计的扩散室，由于粒子扩散引起灯光强度的差异，经测定这个光强度，光度计便可测得气溶胶的相对浓度。
5. 检测程序：5.1在高效过滤器的上风侧引入气溶胶：5.1.1进行系统检漏时可直接把DOP烟雾放入空调器内。
5.1.2 DOP发生器较小时，可以放在高效过滤器的静压箱内。
5.2立即用气溶胶光度计的采样头扫描过滤器的出风侧。
采样头离过滤器距离约2cm，沿过滤文件编号：SOP-EM-201文件名称：高效过滤器检漏程序（DOP法）第 2 页共 2 页器内边框等巡检，扫描速度应低于5cm/秒。
5.3当光度计读数超过0．03%时，表明泄漏量超标，需要修补或更换。
5.4用环氧树脂硅胶堵漏或紧固螺栓后，再进行扫描巡检。
6. 检测频度：6.1在安装或更换高效过滤器时应进行检测。
6.2正常使用情况下，每年至少检测一次。
高效过滤器的DOP检漏方法
高效过滤器安装或更换，以及使用一个周期后，必须对过滤器和安装连接处进行检漏。
目前国际上广泛应用DOP法检漏。
DOP 检漏方法采用的仪器有：DOP发生器、气溶胶光度计。
DOP法检漏的尘源就是DOP 溶剂、喷雾后，粒子呈球形状。
由于DOP的测漏原理是在被测高效过滤器上风侧产生DOP 气溶胶作为尘源，在下风侧用光度计采样，含尘气体经过光度计产生的散射光由光电效应线性放大转换为电量，并由微安表快速显示，光度计便可测得气溶胶的相对浓度。
检查一个过滤器在5分钟内就可完成。
DOP法检漏的仪器价格昂贵(无国产设备)，据统计，DOP 法检漏议在外资、合资企业应用较多，如华瑞制药有限公司、法玛西亚制药有限公司等。
空调净化设备的生产厂家也普遍开始采用此方法检漏，其特点是快速简便，准确可靠。
但是，据国际资料表明：作为尘源的DOP 溶剂，己被指出具有致变物特性，由于需要定期检漏，发尘源DOP 溶剂残留在空气净化系统中的浓度相应增加，会产生新的化学污染物，对空气净化产生新的影响，对药品生产带来难以分析的污染。
为此，美国己寻找新的替代物，以取代DOP 溶剂，即DOP检漏仪。
目前国内部分企业苦于缺乏资金，难以配备DOP检漏仪，对开展高效过滤器一筹莫展，认为难以开展净化系统的验证。
为此，有关空调洁净技术专家、药品生产厂房设计专家就如何为一般企业解决净化系统检漏问题进行专题探讨，并研究了《空气洁净技术原理》、《药品生产验证指南》及《药品生产企业洁净厂房GMP学习研讨班资料汇编》等资料，认为采用传统的尘埃粒子计数器方法检漏，同样能达到检测高效过滤器泄漏的目的，现将方法介绍如下：
采用尘埃粒子计数器检漏简单可行。
在高效过滤器上风侧，以大气层作为尘源，在下风侧用尘埃粒子计数器采样头扫描。
具体DOP检测方法如下：
1. 测试方法：尘埃粒子计数扫描巡检法．
2. 测试范围：高效过滤器的滤材，高效过滤器框架的密封和高效过滤器组支撑框架之问的连接、支撑框架和固定壁间连接
3. 检测仪器：尘埃粒子计数器：
4. 检测原理：根据浮游粒子在一定强度的光照下所散射出与其粒径成一定比例关系的光通量原理，粒子散射光经光电转换变成电信号，经放大和计算机处理后被显示粒子当量直径和相应粒子数量．
5. 检测程序：
5.1 用尘埃粒子计数器采样头扫描过滤器的嵌风侧，采样头离高效过滤器距离约2cm，沿过滤器内边框等巡检，扫描速度低于5cm／s．
5.2 当检测周期为10min 时，0.5u m 粒子数>20，报警叫响，表明泄漏量起标．需要修补或更凌。
5.3 用环氧树脂胶堵漏或紧固螺栓后，再进行扫描巡检．
6. 检测周期
6.1 正常使用。
每季度至少检测一次；
6.2 新装高效过滤器应进行检测．
采用尘埃粒子计数器扫描方法虽然检测时间较长，一般一个过滤器检漏需用一小时右右，但测试设备价格低，是企业常用的测试仪器，不存在负效应隐患，较适合于一般药品生产企业验证时选用。
综上所述，采用DOP 检漏仪检漏或尘埃粒子计数器检漏两种方法均是空调净化系统验证合格的测试方法，药品生产企业可根据具体情况选用。
