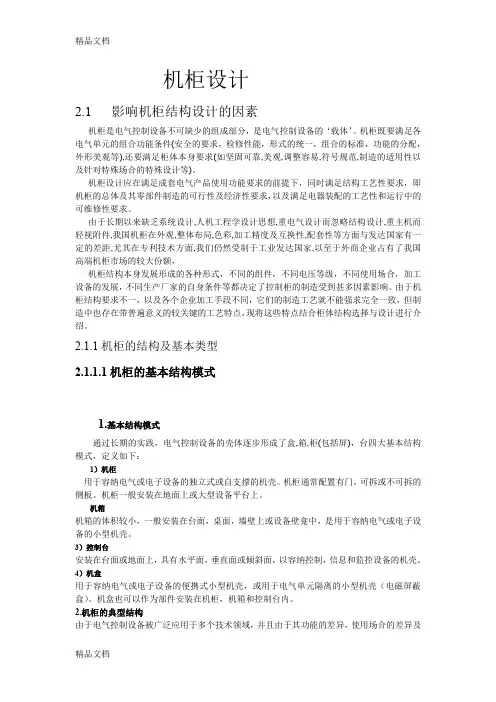

机柜设计
2.1 影响机柜结构设计的因素
机柜是电气控制设备不可缺少的组成部分，
是电气控制设备的’载体’。机柜既要满足各
电气单元的组合功能条件（安全的要求，检修性能，形式的统一，组合的标准，功能的分配， 外形美观等）,还要满足柜体本身要求（如坚固可靠，美观，调整容易，符号规范,制造的适用性以 及针对特殊场合的特殊设计等 ）。
机柜设计应在满足成套电气产品使用功能要求的前提下，同时满足结构工艺性要求，即 机柜的总体及其零部件制造的可行性及经济性要求， 以及满足电器装配的工艺性和运行中的
可维修性要求。
由于长期以来缺乏系统设计，人机工程学设计思想，重电气设计而忽略结构设计，重主机而 轻视附件，我国机柜在外观，整体布局，色彩，加工精度及互换性，配套性等方面与发达国家有一 定的差距，尤其在专利技术方面，我们仍然受制于工业发达国家，以至于外商企业占有了我国 高端机柜市场的较大份额，
机柜结构本身发展形成的各种形式，不同的组件，不同电压等级，不同使用场合，加工 设备的发展，不同生产厂家的自身条件等都决定了控制柜的制造受到甚多因素影响。 柜结构要求不一，以及各个企业加工手段不同，
它们的制造工艺就不能强求完全一致， 造中也存在带普遍意义的较关键的工艺特点， 现将这些特点结合柜体结构选择与设计进行介
绍。
2.1.1机柜的结构及基本类型
2.1.1.1机柜的基本结构模式
1•基本结构模式
通过长期的实践，电气控制设备的壳体逐步形成了盒 模式，定义如下：
1）机柜
用于容纳电气或电子设备的独立式或自支撑的机壳。 侧板。机柜一般安装在地面上或大型设备平台上。
机箱
机箱的体积较小，一般安装在台面， 桌面，墙壁上或设备壁龛中， 是用于容纳电气或电子设 备的小型机壳。
3） 控制台
安装在台面或地面上， 具有水平面，垂直面或倾斜面，以容纳控制，信息和监控设备的机壳。
4） 机盒
用于容纳电气或电子设备的便携式小型机壳，或用于电气单元隔离的小型机壳（电磁屏蔽 盒）。机盒也可以作为部件安装在机柜，机箱和控制台内。
2. 机柜的典型结构
由于机 但制
,箱，柜（包括屏），台四大基本结构
机柜通常配置有门，可拆或不可拆的
由于电气控制设备被广泛应用于多个技术领域，
人们对多样化的需求，电子控制设备的式样极其繁多。为降低费用并进行专业化批量生产， 逐步形成了一些典型机柜结构，其中具有普遍意义的结构模式有：
1） 嵌套式层次结构（内插式结构）
主要是指由IEC297和IEC917系统标准所规定的模式，它是一种插件一一插箱 统，是目前标准化程度最高，应用最广的一种模块化结构模式。
2） 外插式结构
其基本单元是盒式插件模块， 将具有独立功能的模块， 并列地直接从外部进行机械和电气互 联，从而构成一套新的装置。
3） 层叠式结构
由具有相对独立功能的机箱模块逐层叠装而成，加上电气互连就可构成一套功能齐全的整 机。
4） 套装式结构
几种模块套装于机箱模块内构成整机，主要用于箱式的仪器。
5） 装架（屏）式结构
将各种具有规定尺寸的功能模块集装于标准的安装架上构成控制设备。
6） 拼装式结构
将若干种不同结构形式的模块， 按规定的模式组装成一台整机。 通过巧妙地设计，几种有限
的模块可组装出多种形态各异的装置，如各种形式的控制台。
7） 单元组合式结构
由若干风格统一但结构各异，有独立功能的单元组合成的成套装置。 上述各种典型结构又常互相兼容与统一，
如屏柜的统一；仪器的插箱，插件化，台型结构引
入插箱，插件；机箱结构的台式，上架两用：固定式与移动式的统一（换用多种底脚结构） 等。 2.1.1.2机柜的典型结构组成
机柜是电气控制设备不可缺少的组成部分，它为成套电器产品提供安装，支撑，连接， 转动，连锁，锁紧，防护和装饰等功能，为机械零部件，电气连接和元器件的兼容提供保障， 总之，机柜是电气元器件的’载体’。
1■型材机柜的结构组成
标准机柜的结构比较简单，主要包括基本框架，内部支撑系统，布线系统和通风系统。 一般包括外壳，支架，面板上的各种开关，指示灯等。
1） 基本框架
装配式框架结构机箱机柜的构成： 机柜由上盖，底座，前后框架，前后门，侧门，横梁, 角规等组装成型。连接简单，安全可靠。
主体框架，前后门，左右侧门可以快速拆装。
2） 内部支撑系统
（1） 立柱：内部支撑系统中的承重构件， 立柱的上下两段分别与上盖和底座连接在一起。 立柱上冲有符合模数关系的安装孔和定位孔，可用于安装机柜的结构件及电气零部件。
（2） 横梁：分为挂接式横梁和扩展横梁两种。挂接式横梁横梁安装及移动方便、灵活、可 用于安装机柜的结构件及电气零部件。
扩展横梁用于扩展机柜内的安装空间、安装和拆卸非常方便，同时也可以配合理线架、 配电单元的安装，形式灵活多样。
（3）托盘：固定托盘用于安装各种设备，尺寸繁多，用途广泛、有 19 “标准托盘、非
标准固定托盘等。常规配置的固定托盘深度有
440mm 、480mm 、580mm 、620mm 、等规格,
并且由于其功能的差异，使用场合的差异及
机柜系
机柜
固定托盘的承重不小于 50kg ，而增强型固定托盘，底部附有加强筋，承重达
3） 布线系统
（1） 电源线槽：它从机柜底部一直延伸到机柜顶部，其中最上方的插座专门用于为风扇提 供电，垂直安装全封闭金属电源线槽的目的是避免对水平双绞线产生电源打扰。
（2） 扌1线板：在机柜的右后侧，安装两块 100mm 宽的铁板，板上沿垂直方向每隔 10mm
开一个5mm X 100mm 的腰圆孔，铁板的长度为从机柜的顶板到底板。同样，在左后侧安装 一块相同的铁板。扌L 线板上可以安装走线槽。
（3 ）走线槽：走线槽可以安装在扎线板上，也可以直接安装在机柜的两侧框架上。 （4） 接地：在控制柜中部自底到垂直安装一根接地铜带，该铜带上每隔
2u 等距开一个M6 粗
牙螺钉孔，以便于电气零部件就近接地，其中最下端的螺钉孔用于机柜引出接地线
（5） 进出线孔：后部下方开一个 300mm X 200mm 的长方形进线孔，用橡皮裹边，以免损 伤电缆。在孔上方 90mm 处，可以安装一块隔板，以求机柜内的美观。
4） 通风系统 机柜的局部过热可以通过加装散热单元， 冷设备；还可以增加机柜进口冷风的进风量。
调速风机单元：安装于机柜的顶部； 地降低机房的噪音。调速方式：手动，无级调速。
机架式风机单元：高度为 1U ,可安装在
19 “标准机柜内的任意高度位置上，可根据机 柜内热源酌情配置。风机单元的外壳采用一次成型技术，
能有效减小风机的震动，提高风机
单元的使用寿命。
2. 机柜的结构配件
根据需要机柜还装有机柜附件。 其主要附件有固定或可伸缩的导轨，锁紧装置，铰链， 走线 槽、走线架和屏蔽梳形簧片、专业固定托盘，专业滑动托盘，电源支架、地脚轮、地脚钉、 理线环、理线架、L 支架、扩展横梁等。可选配件能够满足各种应用的需求。 2.1.1.3机柜的分类
根据柜体结构及其工艺大致可以从结构形式，连接方式、构件取材等方面加以区分。 其柜体结构和加工工艺各有特点。常见的机柜可分为以下几种。
1. 从结构上分
1） 固定式
能将个电气组件可靠地固定于柜体中确定的位置。 柜体外形一般为立方形， 如屏式、箱式等,
也有凌台体如台式等。这种固定柜有单列、也有排列。为了保证柜体型位尺寸，往往采取各 构件分步组合方式，一般先是组成两片或左右两侧，然后在组成柜体，即先满足外形要求， 在顺次连接柜体内各支件。组成柜体个棱边的零件长度必须正确（公差取负值） ，才能保证
各方面几何尺寸，从而保证整体外形要求，对于柜体两侧面， 因考虑排列需求，中间不能有
隆起现象，另外从安装角度考虑，底面不能有下陷现象。
2） 抽出式
2. 从机柜构件连接方式上分
1） 焊接方式 2） 装配方式
3） 焊接与装配混合方式
3. 从结构材料分
1）型材结构机柜、
（1）刚型材机柜。
100kg 。
增加风的流速和流量来解决： 也可在机柜内加装制
机柜冷却器可以解决机柜内部的局部过热问题。 可根据环境温度和设备温度调节风扇的转速，
有效
