铁路桥梁施工培训课件一、引言铁路桥梁作为铁路交通的重要组成部分，承担着连接两地、跨越障碍、保障列车安全通行的重任。
随着我国铁路建设的快速发展，铁路桥梁施工技术的应用越来越广泛，对施工人员的技能要求也越来越高。
为了提高铁路桥梁施工人员的技术水平，确保施工质量和安全，我们特此编写了本培训课件，旨在为施工人员提供一套系统、实用的铁路桥梁施工知识。
二、铁路桥梁施工基本知识1.铁路桥梁分类及组成铁路桥梁按照结构形式可分为梁式桥、拱式桥、悬索桥、斜拉桥等。
桥梁主要由上部结构、下部结构、支座系统和附属设施组成。
上部结构包括桥面、梁体等，下部结构包括桥墩、桥台等。
2.铁路桥梁施工方法铁路桥梁施工方法主要有现场浇筑法、预制拼装法、悬臂施工法、顶推法等。
施工方法的选择需根据桥梁结构形式、地形地貌、施工条件等因素综合考虑。
3.铁路桥梁施工工艺流程铁路桥梁施工工艺流程主要包括施工准备、基础施工、下部结构施工、上部结构施工、附属设施施工等环节。
施工过程中需遵循相关规范和标准，确保施工质量。
三、铁路桥梁施工关键技术1.基础施工技术基础施工是铁路桥梁施工的关键环节，主要包括桩基施工、承台施工、墩台施工等。
施工过程中需确保基础的稳定性、承载力和耐久性。
2.上部结构施工技术上部结构施工是铁路桥梁施工的核心环节，包括梁体预制、梁体吊装、桥面铺装等。
施工过程中需控制梁体预制质量、确保吊装安全和桥面平整度。
3.支座系统施工技术支座系统是连接桥梁上下部的关键部位，施工过程中需确保支座的安装精度、承载能力和耐久性。
4.附属设施施工技术附属设施包括桥面排水、防撞设施、照明设施等，施工过程中需确保设施的完善、美观和功能性。
四、铁路桥梁施工安全管理1.施工安全组织机构建立完善的施工安全组织机构，明确各级管理人员的安全职责，加强安全培训和考核。
2.施工安全技术措施制定施工安全技术措施，包括施工现场的安全防护、施工设备的安全操作、施工人员的安全防护等。

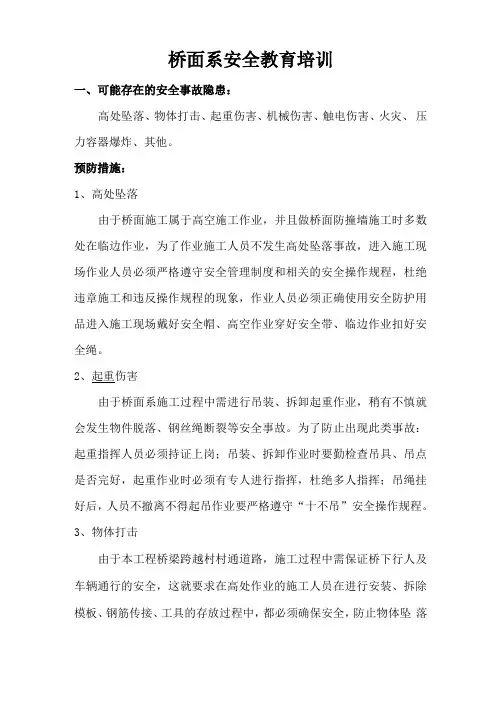

桥面系安全教育培训一、可能存在的安全事故隐患：高处坠落、物体打击、起重伤害、机械伤害、触电伤害、火灾、压力容器爆炸、其他。
预防措施：1、高处坠落由于桥面施工属于高空施工作业，并且做桥面防撞墙施工时多数处在临边作业，为了作业施工人员不发生高处坠落事故，进入施工现场作业人员必须严格遵守安全管理制度和相关的安全操作规程，杜绝违章施工和违反操作规程的现象，作业人员必须正确使用安全防护用品进入施工现场戴好安全帽、高空作业穿好安全带、临边作业扣好安全绳。
2、起重伤害由于桥面系施工过程中需进行吊装、拆卸起重作业，稍有不慎就会发生物件脱落、钢丝绳断裂等安全事故。
为了防止出现此类事故：起重指挥人员必须持证上岗；吊装、拆卸作业时要勤检查吊具、吊点是否完好，起重作业时必须有专人进行指挥，杜绝多人指挥；吊绳挂好后，人员不撤离不得起吊作业要严格遵守“十不吊”安全操作规程。
3、物体打击由于本工程桥梁跨越村村通道路，施工过程中需保证桥下行人及车辆通行的安全，这就要求在高处作业的施工人员在进行安装、拆除模板、钢筋传接、工具的存放过程中，都必须确保安全，防止物体坠落打击伤害的安全事故发生。
4、机械伤害桥面系施工过程中需使用钢筋加工设备、起重设备、运输设备等，作业人员稍不注意就会发生机械伤害事故（特别是钢筋加工操作人员）。
这就要求现场管理人员加强对作业人员，设备操作人员管理防止机械伤害事故的发生。
5、触电伤害施工作业现场使用的电线、电缆必须按照规定铺设，接线、拆线必须由专职电工操作严格遵守安全用电操作规程。
配电箱必须按一机一闸一漏配备，电工要经常经常漏电保护器是否完好，检查漏电按钮是否灵敏。
6、火灾施工现场气割、电焊作业等，施工作业稍不注意容易引起火灾安全事故。
要求气割、电焊操作人员必须持证上岗作业，施工作业时安全防护措施要事先做到位，动火作业时需配备灭火器。
7、压力容器爆炸主要危险源是氧气、乙炔瓶。
气割作业时作业人员必须持证上岗，使用时两瓶的安全距离（两瓶离明火、电气设备10米，氧气瓶离乙炔瓶5米、乙炔瓶要立放）要保持足够。

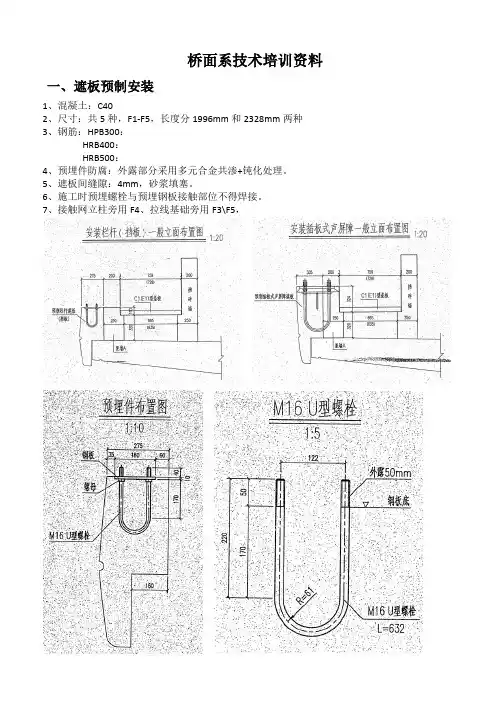

桥面系技术培训资料一、遮板预制安装1、混凝土：C402、尺寸：共5种，F1-F5，长度分1996mm和2328mm两种3、钢筋：HPB300：HRB400：HRB500：4、预埋件防腐：外露部分采用多元合金共渗+钝化处理。
5、遮板间缝隙：4mm，砂浆填塞。
6、施工时预埋螺栓与预埋钢板接触部位不得焊接。
7、接触网立柱旁用F4、拉线基础旁用F3\F5，二、挡砟墙施工挡砟墙纵断面图（伸缩缝端）挡砟墙纵断面图（4m正常段）挡砟墙横断面图挡砟墙钢筋横断面图1、混凝土：C402、钢筋：HRB400：水平筋Φ12，一共9层，从上到下1-6层2根，7-9层3根（综合接地φ16钢筋替换了2根Φ12水平筋）HRB500：箍筋Φ20（32m梁单侧工程量：梁端N3-1：2根、梁端N3-2：4根、正常段N3：256根：泄水孔上N4：16根）3、直、曲线上高度采用等高设置方式。
4、每4米设置1条10mm宽断缝，断缝设3根横向抗剪钢筋，Φ20、圆钢、长650mm、多元合金共渗+锌铬涂层+封闭层防腐处理、外设Φ25mmPVC套管（壁厚1mm）5、梁端加密段钢筋：加密范围4.2m，间距：10cm6、正常段钢筋：间距12.5cm7、最小保护层30mm8、梁场预埋钢筋（32m梁）：N1: HRB500 Φ20 516根、258根/单侧N2: HRB500 Φ20 272根、136根/单侧三、竖墙施工无声屏障竖墙横断面图有声屏障竖墙横断面图有声屏障竖墙钢筋横断面图1 有声屏障竖墙钢筋横断面图2四、桥上护栏1、混凝土：采用C40细石纤维混凝土2、纤维：采用聚丙烯腈纤维（掺量：1.0Kg/m3）3、轴心抗压极限强度为27Mpa，弹性模量为3.4×104Mpa4、允许误差：立柱截面尺寸≤3mm，高度≤3mm，预埋件位置≤3mm，栏片、扶手、托梁、柱帽等均为≤3mm。
5、脱模强度不低于80%，出厂时达到100%。
6、堆放：各型号分类堆放，场地必须平整，在距端头20cm处设方木支垫支点，最高层数不大于15层。

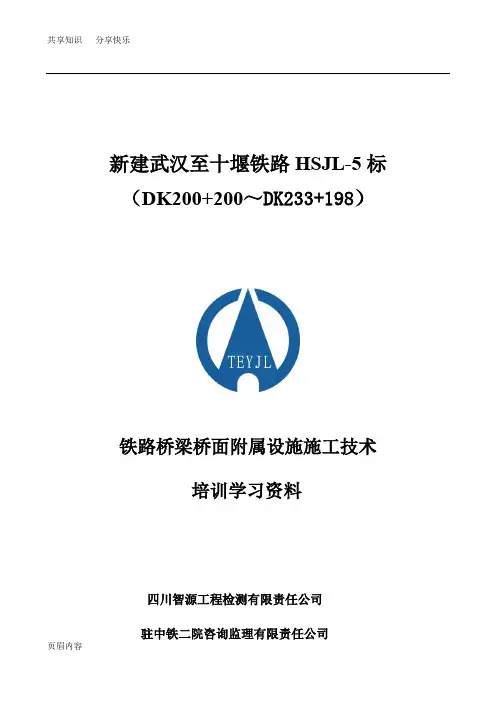

新建武汉至十堰铁路HSJL-5标（DK200+200～DK233+198）铁路桥梁桥面附属设施施工技术培训学习资料四川智源工程检测有限责任公司驻中铁二院咨询监理有限责任公司汉十铁路HSJL-5标监理站中心试验室2017年8月铁路桥面附属设施组成及施工技术一铁路桥面附属设施构成主要包括：桥面布置、防护墙、电缆槽（竖墙、盖板）、接触网支柱基础、遮板、防水层、保护层、声屏障、栏杆、遮板、综合接地、伸缩装置等项目。
电缆槽盖板、桥梁遮板、栏杆采用小型构件预制厂集中预制；保护层、接触网支柱基础、防护墙、竖墙采用混凝土现场浇筑方式完成。
二材料要求1、混凝土：防护墙、竖墙、遮板、电缆槽盖板采用C40钢筋混凝土；栏杆及桥面保护层采用C40细石聚丙烯纤维混凝土，纤维掺量为1.0kg/m3，轴心抗压强度≥27.0MPa，弹性模量≥3.4*10 4MPa；劈裂抗拉强度≥3.5MPa；接触网支柱基础采用C50混凝土。
2、钢筋：采用HPB300和HRB400钢筋，HPB300钢筋符合《钢筋混凝土用钢第1部分：热轧光圆钢筋》（GB1499.1-2008）及国家标准第1号修改单的公告。
HRB400钢筋应符合《钢筋混凝土用钢第2部分：热轧带肋钢筋》（GB1499.2-2007）及《铁路工程混凝土结构高强钢筋设计规定》（铁总建设【2015】343号）。
3、泄水管及管盖：PVC管材，应符合《无压埋地排污、排水用聚氯乙烯（PVC-u管材）、(GB/T 20221-2206)和《建筑排水硬聚聚氯乙烯（PVC-u）管材》（GB/T 5836.1-2006）的要求。
生产所用材料以聚氯乙烯树脂为主，质量含量应不少于80%，壁厚5.0mm 。
4、防水层：采用聚氨脂防水涂料，符合《聚氨脂防水涂料》(GT/T 19250-2003)的要求，物理力学性能指标满足《铁路混凝土桥面防水层技术条件》(GB/T 2965-2011)的要求。
5、保护层：C40细石聚丙烯纤维混凝土（1）混凝土原材料及配合比、混凝土拌合、浇筑和养护应符合《铁路混凝土》（TB/T 3275-2011）的有关规定。

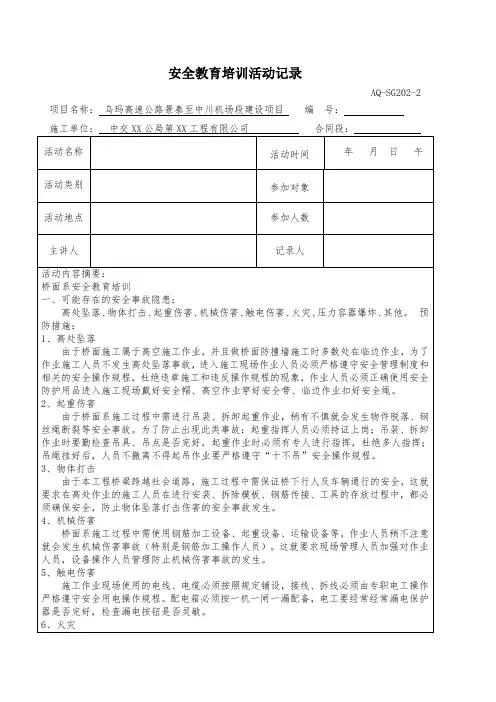

安全教育培训活动记录AQ-SG202-2项目名称：乌玛高速公路景泰至中川机场段建设项目编号：施工现场气割、电焊作业等，施工作业稍不注意容易引起火灾安全事故。
