路灯照度配置计算

  • 格式：xls
  • 大小：22.50 KB
  • 文档页数：2

举例：路面宽（M）间距（M）高度（M）悬挑（M）仰角布灯方式

1530121.515双侧对称

选灯总光通量查表5照明标准质由表3计算灯的间距查表1由表2计算

F(LM)EavWeffSUK

72872012300.760.65

W73

举例说明：

已知LED路灯配置在主干道，选低档值Eav=20 lx，路面实际宽度Ws为15m，LED路灯防护等

由表2确定k=0.65；

由表3计算Weff = Ws-2*XL=15-2*1.5=12m；

由表4核查H=12m≥0.5 Weff=6m；S=30m≤3H=36m符合规定；

由前述知，道路灯双侧对称排列时N=2；

查表1，因W/H=12/12=1对应的15°仰角总“利用系数”为0.76；

带入公式（4）F = Eav*Weff*S／(U*k*N)=（20*12*30）/(0.76*0.65*2)=7287lm）也就是说光效在100LM/W的路灯用70W左右就可满足国家道路照明标准的要求LED路灯防护等级

54对称排列时N=2，其它排列时，N=1N

2

防护等级为IP54，路灯间距S为30m，路灯安装高度约12m,悬挑长度为1.5m,灯仰角15°，双侧对称排列。要求

合集下载

太阳能路灯配置计算方法

太阳能路灯配置计算方法

太阳能路灯配置计算方法

一：首先计算出电流：

如：12V蓄电池系统； 30W的灯2只，共60瓦。

电流 ＝ 60W÷12V ＝ 5 A

二：计算出蓄电池容量需求：

如：路灯每夜累计照明时间需要为满负载 7小时（h）；

（如晚上8：00开启，夜11：30关闭1路，凌晨4：30开启2路，凌晨5：30关闭）

需要满足连续阴雨天5天的照明需求。（5天另加阴雨天前一夜的照明，计6天）

蓄电池 ＝ 5A × 7h ×（ 5＋1）天 ＝ 5A × 42h ＝210 AH

另外为了防止蓄电池过充和过放，蓄电池一般充电到90％左右；放电余留20％左右。

所以210AH也只是应用中真正标准的70％左右。

三：计算出电池板的需求峰值（WP）：

路灯每夜累计照明时间需要为 7小时（h）；

★：电池板平均每天接受有效光照时间为4.5小时（h）；

最少放宽对电池板需求20％的预留额。

WP÷17.4V ＝ （5A × 7h × 120％）÷ 4.5h

WP÷17.4V ＝ 9.33

WP ＝ 162（W）

★ ：4.5h每天光照时间为长江中下游附近地区日照系数。

另外在太阳能路灯组件中，线损、控制器的损耗、及镇流器或恒流源的功耗各有不同，实际应用中可能在5％-25％左右。所以162W也只是理论值，根据实际情况需要有所增加。

太阳能路灯方案：

相关组件选择：

24VLED：选择LED照明，LED灯使用寿命长，光照柔和，价格合理，可以在夜间行人稀少时段实现功率调节，有利于节电，从而可以减少电池板的配置，节约成本。每瓦80-105lm左右，光衰小于年≤5％；

12V 蓄电池（串24V）：选择铅酸免维护蓄电池，价格适中，性能稳定，太阳能路灯首选；

12V电池板（串24V）：转换率15％以上单晶正片；

24V控制器：MCT充电方式、带调功功能（另附资料）；

路灯计算

路灯计算

光通量

F=Eav*W*S/(U*k*N)

F路灯光源额定光通量lm

Eav沥青路面设计平均照度lx

W路面宽度m

S安装间距m

U利用系数

k维护系数

N排列系数

水泥路面设计平均照度可以减少30%次干道25米支路18米支路14米

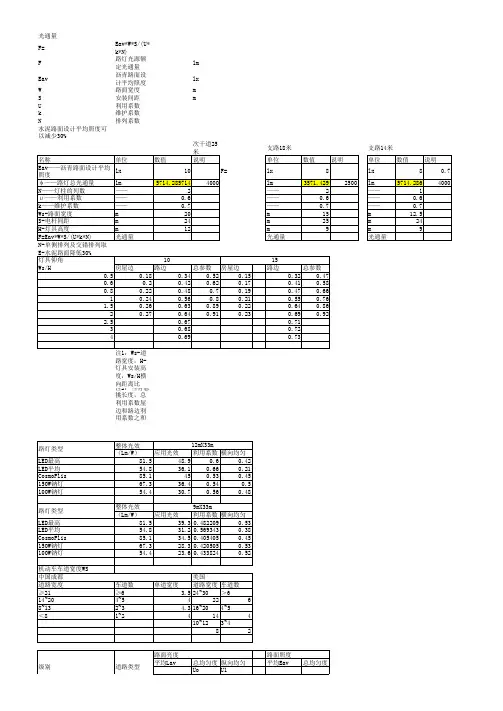

名称单位数值说明单位数值说明单位数值说明

Eav——沥青路面设计平均照度lx10F=lx8lx80.7

φ——路灯总光通量lm5714.2857144000lm3571.4292500lm5714.2864000

N——灯柱的列数——2——2——1

μ——利用系数——0.6——0.6——0.6

k——维护系数——0.7——0.7——0.7

Ws-路面宽度m20m15m12.5

S-电杆间距m24m25m24

H-灯具高度m12m9m9

F=Eav*W*S/(U*k*N)光通量光通量光通量

N-单侧排列及交错排列取值1

E-水泥路面降低30%

灯具仰角

Ws/H房屋边路边总参数房屋边路边总参数

0.50.180.340.520.150.320.47

0.60.20.420.620.170.410.58

0.80.220.480.70.190.470.66

10.240.560.80.210.550.76

1.50.260.630.890.220.640.86

20.270.640.910.230.690.92

2.50.670.71

30.680.72

40.690.73

注1：Ws-道路宽度，H-灯具安装高度，Ws/H横向距离比

注2：当有悬挑长度，总利用系数屋边和路边利用系数之和。

整体光效

（Lm/W）应用光效利用系数横向均匀度

LED最高81.548.90.60.42

LED平均54.836.10.660.21

CosmoPlis85.1450.530.45

150W钠灯67.336.40.540.5

100W钠灯54.430.70.560.48

整体光效

（Lm/W）应用光效利用系数横向均匀度

LED最高81.539.30.4822090.53

道路照度计算公式_如下讲解学习

道路照度计算公式_如下讲解学习

学习资料 道路照度计算公式 如下：

E= $ （光通量）N （路灯单双侧） U （利用系数） /K（路面材料砼1.3、沥青2）B（路 宽）D（电杆间距）

具体解释 /定义

E:道路照度

$：灯具光通量

N:路灯为对称布置时取2,单侧和交错布置时取1 U:禾U用系数

K :混泥土路面取1.3，沥青路面取2

B :路面宽度

D :电杆间距 关于平均照度的计算公式 偶然间得到一个求平均照度的公式 E=F.U.K.N/S.W

并有几组计算数据

我查了资料了解到

U 为利用系数

k 为维护系数（混泥土路面取 1.3,沥青路面取 2 ）

S为路灯安装间距（28 , 30为安装间距）

W 为道路宽度（ 18为道路有效宽度）

N 为路灯排列方式（ （N 路灯为对称布置时取 2，单侧和交错布置时取 1 ） 我想问的是:

1 、上边举例的数据中， 2 是代表对称布置取 2，还是沥青路面取 2（我得到资料中为提及路 面）

2、U 利用系数和 K 维护系数，分别代表数据中哪个数值？

3、公式中的 F 是什么数据？它对应数据中哪个数值？ 仅供学习与参考 E= 2x9000x0.65x0.36/18/30 = 7.8Lx

宽度: 20－1 －1 ,双侧对称布置）

E= 2x16000x0.65x0.36/18/30=13.8Lx

宽度: 20－1 －1 ,双侧对称布置）

E= 2x9000x0.65x0.36/18/28=8.35Lx

宽度: 20－1 － 1 ,双排对称布置） 110w 高压钠灯,杆高

150W 高压钠灯,杆高

110W 高压钠灯,杆高 10米,间距 30米,道路有效

10米,间距 30米,道路有效

10米,间距 28米,道路有效

灯具照度简单计算

灯具照度简单计算

灯具照度简单计算

灯具照度简单计算

Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

灯具照度简单计算

一、光源单位lux与lx是怎么区分的？

两个都是勒克斯，照度单位，通用的

勒克斯（lux，法定符号lx）照度单位，1勒克斯等于1流(lumen,lm)的光通量均匀分布于1㎡面积上的光照度。

二、计量方法

照度是反映的一种单位，其物理意义是照射到单位面积上的光通量，照度的单位是每平方米的流明（Lm）数，也叫做勒克斯（Lux）：1lx=1Lm/㎡上式中，Lm是光通量的单位，其定义是纯铂在熔化温度（约1770℃）时，其1/60平方米的表面面积于1球面度的立体角内所辐射的光量。

三、简单计算

为了对照度的量有一个感性的认识，下面举一例进行计算，一只100W的白炽灯，其发出的总光通量约为1200Lm，若假定该光通量均匀地分布在一半球面上，则距该光源1m和5m处的光照度值可分别按下列步骤求得：

1）半径为1m的半球面积为2π×1^2=6.28平方米距光源1m处的光照度值为：1200Lm/6.28平方米=191lx

2）同理、半径为5m的半球面积为:2π×5^2=157平方米距光源5m处的光照度值为：1200Lm/157平方米=7.64lx

可见，从点光源发出的光照度是遵守平方反比律的。

1lx大约等于1烛光在1米距离的照度，我们在摄像机参数规格中常见的最低照度（MINIMUM.ILLUMINATION），表示该摄像机只需在所标示的LUX数值下，即能获取清晰的影像画面，此数值越小越好，说明CCD的灵敏度越高。同样条件下，黑白摄像机所需的照度远比尚须处理色彩浓度的要低10倍。

一般情况：夏日阳光下为100，000lx；阴天室外为10000lx；室内日光灯为100lx；距60W 台灯60CM桌面为300lx；电视台演播室为1000lx；黄昏室内为10lx；夜间路灯为0.1lx；烛光（20CM远处）10～15lx。
