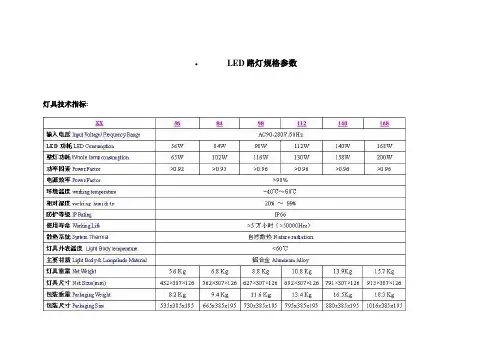

• LED路灯规格参数

灯具技术指标:

单个光源技术指标：

说明：（E，e）=当灯杆为表中的高度时（机动车道平均照度，人行道平均照度）

(L×D×d)= 当灯杆为表中的高度时 (灯杆间距×机动车道路面宽度×人行道路面宽度)(单位米)

LED路灯灯具技术要求: （1）LED路灯采用优质铝合金材料制成，灯体表面做喷塑处理，表面应能承受机械压力和盐雾、汽车废气、及清洗剂的腐蚀等。

（2）LED路灯外壳防护等级：IP65以上。

（3）良好的蝠翼配光设计，反光系统采用立体光源或透镜导光设计，透镜须采用非成像二次光学透镜以便保证路面亮度和均匀度，加大辐射范围。

（4）LED灯具必须通过广东省LED路灯产品评价标杆体系检测机构的检验并提供检验报告（LED灯具须为投标人本次投标采用LED产品所属生产厂家的产品）

（5）LED路灯的使用环境温度应能满足-20℃～+50℃，适合广东地区使用。同时应满足具体使用地的环境温度、湿度和腐蚀性等其它特殊要求。

（6）LED灯具的功率因数：≥0.95，灯具驱动电源效率≥90%。

（7）LED路灯工作交流电压范围：85V～265V(在此电压范围内LED灯具仍能正常工作)

（8）LED路灯具有浪涌抑制性能（抗雷击），输入端过电压保护，当电压恢复正常时能恢复工作。

（9）LED路灯灯具必须具备下半夜自动调节灯具功率的功能。

（10）灯具需具备仰角角度调节功能，以保证路面达到最大面积的照度效果。

4.LED光源技术要求

（1）LED光源晶片要求选用国际知名品牌，（美国科瑞 CREE、普瑞 BRIDGELUX、德国欧司朗Osram和荷兰飞利浦Philips）并且采用低热阻、散热良好、低应力的封装技术。 （2）采用高发光效率LED晶片， LED晶片的发光效率110Lm/w以上，无重影、低光衰。提供生产厂家原产地证明书复印件，附在投标文件中；如有原件，则一并提供。

（3）LED光源色温4000±50K。

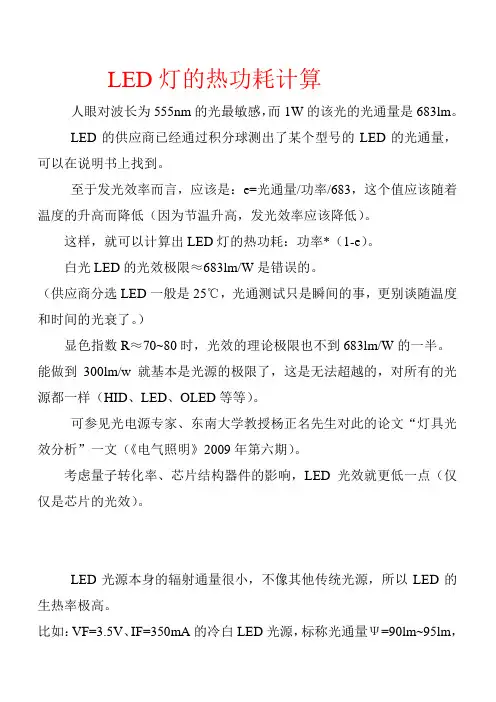

LED灯的热功耗计算

人眼对波长为555nm的光最敏感，而1W的该光的光通量是683lm。

LED的供应商已经通过积分球测出了某个型号的LED的光通量，可以在说明书上找到。

至于发光效率而言，应该是：e=光通量/功率/683，这个值应该随着温度的升高而降低（因为节温升高，发光效率应该降低）。

这样，就可以计算出LED灯的热功耗：功率*（1-e）。

白光LED的光效极限≈683lm/W是错误的。

（供应商分选LED一般是25℃，光通测试只是瞬间的事，更别谈随温度和时间的光衰了。）

显色指数R≈70~80时，光效的理论极限也不到683lm/W的一半。

能做到300lm/w就基本是光源的极限了，这是无法超越的，对所有的光源都一样（HID、LED、OLED等等）。

可参见光电源专家、东南大学教授杨正名先生对此的论文“灯具光效分析”一文（《电气照明》2009年第六期）。

考虑量子转化率、芯片结构器件的影响，LED光效就更低一点（仅仅是芯片的光效）。

LED光源本身的辐射通量很小，不像其他传统光源，所以LED的生热率极高。

比如：VF=3.5V、IF=350mA的冷白LED光源，标称光通量Ψ=90lm~95lm，生热率ξ≈78%~81%。

即：标称光效70lm/W的LED生热率约80%。

LED灯具一般内置电源，仿真时还要考虑恒流(压)源的效率及其发热，现在的转换效率基本在80%左右，有的还不到。

综上所述：现阶段10W的LED灯具能做到700lm就很不错了。这10W的灯具消耗功率中就有一半左右的LED发热、也有1W以上的电源发热(电源发热也是个不小的参量啊！)

5楼说理论极限光效率也没错，这个效率是指1W的功率全部转换成电磁波的时候可以产生的683lm电磁波通量，这个通量里包含所有波长的电磁波，可见光只是其中的一部分，热量也只是电磁波在自然界中的一种物理表现形态而已，这个理论值是经过严格的理论推算的，不会错。

LED路灯规格参数汇总和照度计算

一、LED路灯规格参数汇总：

1.功率：LED路灯的功率通常以瓦特（W）为单位表示，一般有30W、50W、100W、150W、200W等多种规格可选。

3. 光效：光效是指LED路灯的光通量与功率的比值，以流明/瓦特（lm/W）为单位表示。光效越高，说明灯具发光效果越好，能够更有效地利用能源。常见的LED路灯光效为100lm/W、120lm/W、150lm/W等。

4.色温：色温是指光源的颜色偏暖或偏冷的程度，以开尔文（K）为单位表示。一般LED路灯良好的色温范围为3000K-6500K，其中3000K为暖白色，4000K为自然白色，5000K-6500K为冷白色。

5.色坐标：色坐标是描述颜色在CIE色度图中位置的数值，用于表示光的色彩。常见的色坐标有x、y、u'、v'等。

6.显色指数：显色指数是描述光源对物体真实颜色还原能力的指标，以Ra为单位表示，数值越高，表示光源还原颜色的能力越好。一般LED路灯的显色指数在70以上，有些高品质的LED路灯可以达到80以上。

7.光分布曲线：LED路灯的光分布曲线用于描述光的亮度在空间中的分布情况，常见的分布曲线有对称型、非对称型、双向对称型等，用以适应不同的照明要求。

二、LED路灯照度计算：

照度是用来衡量光照强度的物理量，以勒克斯（lux）为单位表示。LED路灯的照度计算可以根据照明的需求和环境条件进行。 一般而言，LED路灯在城市道路上的照度要求为10-20lux，城市主干道和高速公路的照度要求为15-40lux，而特殊场所如广场、体育场等的照度要求则更高，通常为100-500lux。

常见的照度计算公式为：E = Φ / A，其中E为照度（lux），Φ为灯具光通量（lm），A为受照面积（平方米）。

为了更准确地计算照度，需要考虑灯具的光分布曲线、灯具的安装位置和角度，以及环境中的遮挡物等因素。

以上是LED路灯规格参数的汇总和照度计算的相关内容，LED路灯的选择和设计需根据实际需求和环境条件进行合理的选择。

LED路灯照度计算

LED路灯的照度计算是确定路面上的光照强度，确保路面有足够的亮度以保障行人和车辆的安全。在进行照度计算时，需要考虑路灯的功率、路灯的布置、道路的要求以及周围环境的光亮度等因素。下面将详细介绍LED路灯照度计算的步骤和方法。

1.理论计算法：

此方法通过公式计算得出理论值，是照度计算的常用方法。首先要了解照度的定义：照度是指单位面积上的光通量密度，单位是勒克斯/平方米（lx）。路面照度需要根据道路的要求、车辆的行驶速度、行人的安全等因素进行确定。

（1）根据道路类型选择照度等级：

不同的道路类型要求的照度等级不同。例如，城市快速道路和高速公路通常需要更高的照度等级，而住宅小区和步行街则可以相对较低。

（2）确定照度值：

照度值可以根据以下公式进行计算：

照度（lx）= 光源光通量（lm）/ 面积（㎡）

其中，光源光通量可以在LED路灯的技术参数中找到，面积可以通过道路宽度和LED路灯的布置来确定。

（3）计算LED路灯数量：

根据道路的长度和光源的间距，可以确定需要的LED路灯数量。该数值为整数，向上取整。 2.实际测量法：

除了理论计算法，还可以通过实际测量来确定LED路灯的照度。一般来说，实测照度数据更准确，可以更好地适应实际情况。

（1）选择合适的测量设备：

进行照度测量时需要选择合适的光照度计。光照度计通常具有不同的测量范围和精度，根据需要选择合适的设备。

（2）测量LED路灯位置的照度：

在LED路灯的位置进行测量，需确保测量设备与路灯的高度相匹配。可以在不同位置测量得到的照度数据进行对比，以确定最佳位置。

（3）分析和计算：

根据实际测量得到的照度数据，进行分析和计算。如果测量数据与理论计算的照度值差距较大，可能需要调整LED路灯的布置或选择更适合的灯具。

总之，LED路灯照度计算是确保道路上有足够的亮度以保障行人和车辆安全的重要步骤。可以通过理论计算法和实际测量法来确定LED路灯的照度值，从而保证LED路灯布置的合理性和效果的可靠性。
