灯具照度计算
- 格式：doc
- 大小：14.50 KB
- 文档页数：4

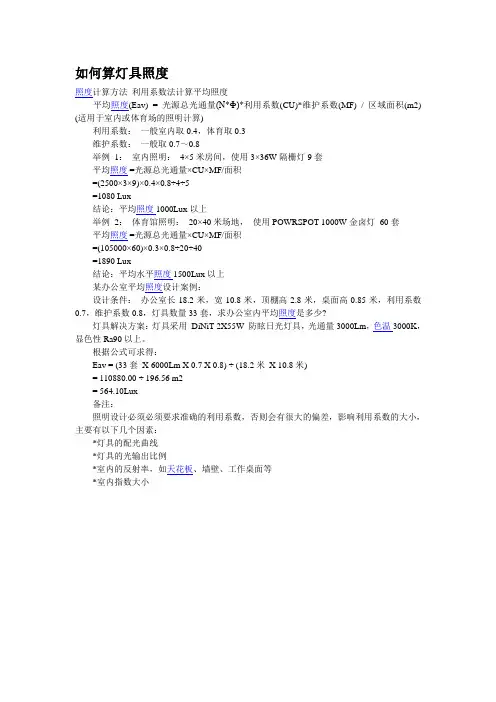

灯具照度计算
照度计算方法 利用系数法计算平均照度
平均照度(Eav) = 光源总光通量(N*Ф)*利用系数(CU)*维护系数(MF) / 区域面积(m2) (适
用于室内或体育场的照明计算)
利用系数: 一般室内取0.4，体育取0.3
维护系数: 一般取0.7,0.8
举例 1: 室内照明: 4×5米房间，使用3×36W隔栅灯9套 平均照度 ,光源总光通量×CU×MF/面积
,(2500×3×9)×0.4×0.8?4?5 ,1080 Lux
结论:平均照度1000Lux以上
举例 2: 体育馆照明: 20×40米场地， 使用POWRSPOT 1000W金卤灯 60套
平均照度 ,光源总光通量×CU×MF/面积
,(105000×60)×0.3×0.8?20?40 ,1890 Lux
结论:平均水平照度1500Lux以上
某办公室平均照度设计案例:
设计条件: 办公室长18.2米，宽10.8米，顶棚高2.8米，桌面高0.85米，利用系数0.7，
维护系数0.8，灯具数量33套，求办公室内平均照度是多少, 灯具解决方案:灯具采用 DiNiT 2X55W 防眩日光灯具，光通量3000Lm，色温3000K，
显色性Ra90以上。
根据公式可求得:
Eav = (33套 X 6000Lm X 0.7 X 0.8) ? (18.2米 X 10.8米) = 110880.00 ? 196.56 m2
= 564.10Lux
备注:
照明设计必须必须要求准确的利用系数，否则会有很大的偏差，影响利用系数的大小，主要
有以下几个因素:
*灯具的配光曲线
*灯具的光输出比例
*室内的反射率，如天花板、墙壁、工作桌面等
*室内指数大小
照度计算分平均照度和垂直照度
平均照度计算
平均照度Eav,φnUK/A
n为灯具数量
φ灯具光通量
U利用系数
K为维护系数
A为照明面积
垂直路面点照度计算依据
照度=灯的瓦数X LVD灯的光效X 灯具反射率 / (杆高X杆高 X 灯照射的球面度) 1 LVD灯的光效 70—80 lm/w(LVD灯主要光源的主要技术特性指标) 2 灯具反射率 80%(采用8K不锈钢镜面作为反射罩材料，反射率高于纯铝板镜面，可达80%以上)
3 灯照射的球面度 sr= 4—4.5 ( 整个球有4 π 个球面度。) 公式
根据城市道路照明设计标准 附录A 路面亮度系数
A.0.2 根据亮度系数的定义，可按下式进行亮度计算:
L=qE=q(β,γ)E(c,γ)
=
=r(β,γ)
得出 (H是杆高，即发光源距离地面的高度)
根据 坎德拉定义
一般来讲，光线都是向不同方向发射的，并且强度各异。可见光在某一特定方向角内所发射的光通量(光的强度)就叫做光强(I)。
发光强度1cd=1lm/1sr (I=Φ/sr)
即
根据 光通量定义
光源发射能量之总和即为光通量(Φ)。
Φ=灯的瓦数X LVD灯的光效 X 灯具反射率
根据 球面度定义
以球心为顶点在球的表面切割等于球半径平方的面积的立体角. 球面度
(steradian，符号?sr)是 立体角 的 国际单位 。它可算是三维的弧度。以 r 为
半径 的 球 的中心为顶点，展开的立体角所对应的球面表面积为 ，该立体角的大小就是球面度。球表面积为4π ，因此整个球有4π个球面度。 球面度是 无维
的。
注意一点:照度计测量结果和实际眼睛观察结果是不一样的，眼睛的感觉和灯的有效光效有关 3lux相当于3个蜡烛点燃放在你面前的感觉，实际还要看你站多远看，很暗
国家照明标准 照明最小要5lux，否则就是对眼睛不好，看上去很黑暗。 想想烛光晚餐的效果，差不多3lux
