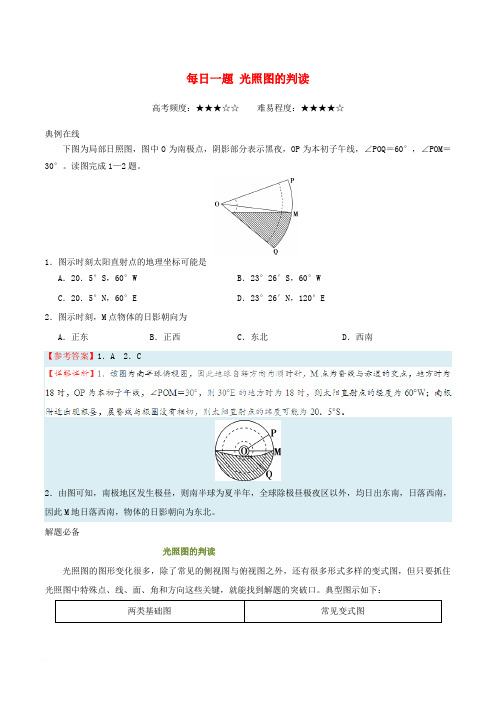

每日一题光照图的判读高考频度：★★★☆☆难易程度：★★★★☆典例在线下图为局部日照图，图中O为南极点，阴影部分表示黑夜，OP为本初子午线，∠POQ＝60°，∠POM＝30°。
读图完成1—2题。
1．图示时刻太阳直射点的地理坐标可能是A．20．5°S，60°W B．23°26′S，60°WC．20．5°N，60°E D．23°26′N，120°E2．图示时刻，M点物体的日影朝向为A．正东B．正西C．东北D．西南【参考答案】1．A 2．C2．由图可知，南极地区发生极昼，则南半球为夏半年，全球除极昼极夜区以外，均日出东南，日落西南，因此M地日落西南，物体的日影朝向为东北。
解题必备光照图的判读光照图的图形变化很多，除了常见的侧视图与俯视图之外，还有很多形式多样的变式图，但只要抓住光照图中特殊点、线、面、角和方向这些关键，就能找到解题的突破口。
典型图示如下：光照图判读中的“五个关键”1．判读光照图中的点（1）太阳直射点①位于南北回归线上或南北回归线之间，所在经线地方时为12时。
②直射点的纬度和晨昏线与纬线圈相切点的纬度互余。
③所在经线各地太阳高度达一天中最大；全球太阳高度的分布：从太阳直射点向四周依次递减；全球正午太阳高度的分布；从太阳直射点所在纬线向南北两侧递减。
（2）晨昏线与赤道的交点晨线与赤道的交点所在经线的地方时为6时，昏线与赤道的交点所在经线的地方时为18时。
（3）晨昏线和纬线圈的切点所在纬线纬度是出现极昼或极夜现象的最低纬度；所在经线圈，其中一条是太阳直射经线(昼半球中央经线)，另一条是0时或24时经线(夜半球中央经线)。
（4）极点无东西方向，只有南北方向；无地方时，无明显太阳高度的日变化；大致每年3月21日前后至9月23日前后，北极圈内出现极昼，南极圈内出现极夜。
只在每年春分日和秋分日，晨昏线经过极点，与某一经线圈重合。
高一地理光照图的综合判读试题答案及解析1.读地球光照图，此时北京时间为12点，完成以下各题：（每空1分，共10分）（1）此图日期为前后地球上的光照示意图，此时阳光直射在纬线上。
（2）如果有一A点为此时6时，且昼夜平分，则图中A点的坐标应为（，），并在图上标出A点。
（3）图中E点位于（晨线或昏线）上，此时E点的地方时为点。
（4）这一天，正午太阳高度由向南北两侧降低。
这一天，正午太阳高度达到最大值的地区是。
（5）这一天，哈尔滨、北京、杭州、广州四城市白昼由短到长的排序是。
【答案】⑴ 6月22日 23.5 0N⑵ 300E，00见图⑶晨线 8⑷北回归线北回归线及以北地区⑸广州、杭州、北京、哈尔滨【解析】（1）根据图示晨昏线与极圈相切，北极圈内出现极昼，南极圈内出现极夜，故判断此时为北半球夏至日。
太阳直射北回归线上。
（2）A点此时昼夜平分，故判断其位于赤道上，此时北京时间为12时，即120°E地方时为12时，则计算6时所在的经线位于120°E西侧90°，即其经度为30°E。
图示赤道与晨线的交点即为昼夜平分，且地方时为6时。
（3）图示顺着自转方向，经过E点即将由夜半球进入昼半球，故判断其为晨线。
结合上题分析，A点为6点，则E点位于A点以东30°，故其地方时为8时。
（4）正午太阳高度的分布规律：自太阳直射点向南北两侧递减，此时太阳直射点位于北回归线上。
由于太阳直射点位于最北的北回归线上，则北回归线及以北地区，正午太阳高度达一年中最大值。
（5）此时太阳直射点位于北半球，故全球昼夜长短分布规律：越往北昼长越长。
【考点】本题考查晨昏线图的综合分析。
点评：本题难度一般，属于晨昏线图的综合性试题，常规性考点，具有一定的借鉴意义。
解题关键是能抓住图示的基本信息，比如自转方向、晨昏线的分布特征、太阳直射点位置、时间信息等，进而确定二分二至日、时间计算和昼夜长短的判断、正午太阳高度的分布规律等。

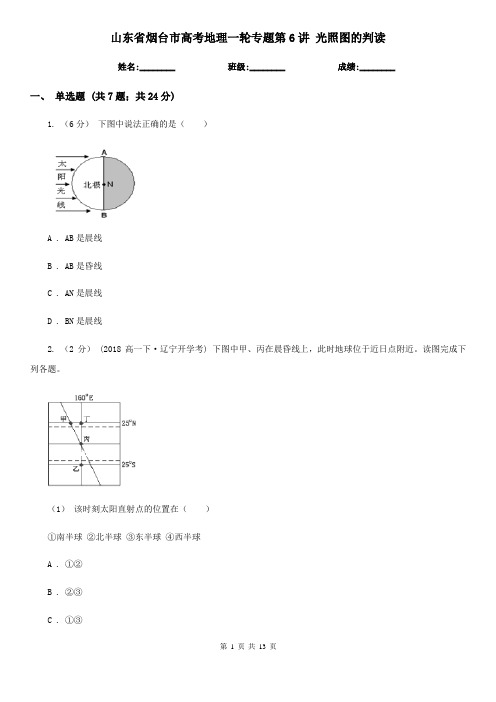

山东省烟台市高考地理一轮专题第6讲光照图的判读姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共24分)1. （6分）下图中说法正确的是（）A . AB是晨线B . AB是昏线C . AN是晨线D . BN是晨线2. （2分） (2018高一下·辽宁开学考) 下图中甲、丙在晨昏线上，此时地球位于近日点附近。
读图完成下列各题。
（1）该时刻太阳直射点的位置在（）①南半球②北半球③东半球④西半球A . ①②B . ②③C . ①③（2）对图中此时甲、乙、丙、丁各地情况叙述正确的是（）A . 甲地白昼时间比乙地短B . 乙地正午太阳高度角可达90°C . 各地昼长乙﹤丙﹤丁D . 各地日落的先后顺序是甲、乙、丙3. （4分） (2017高二下·湖南期中) 国际考察队于7月26日从和平站出发，经过7个多月的艰苦跋涉，于3月3日顺利到达长城站，完成了一次国际合作横穿南极大陆的壮举。
读此次穿越路线图。
回答下列问题。
（1）在穿越南极大陆的过程中，考察队员最可能遇到顺风的路段是（）A . 从和平站到东方站B . 从东方站到阿蒙森一斯科特站C . 从阿蒙森一斯科特站到长城站D . 从和平站到长城站（2）图中四条弧线可能代表到达和平站时晨昏线状况的是（）A . 甲C . 丙D . 丁4. （2分） (2018高一上·南宁期末) 读日照图(阴影部分表示夜半球)，完成下面小题。
（1）关于图中信息，说法正确的是（）A . 下一刻D点将进入白昼B . C在昼半球C . D，E两点的自转角速度和线速度都相同D . AB是昏线（2）此时，地方时为0时的经线是（）A . 120°EB . 100°WC . 20°WD . 60°E5. （2分） (2015高一上·宿迁期末) 读“某日全球各纬度正午太阳高度分布图”（如图），完成下题．（1）这一天是（）A . 3月21日前后B . 6月22日前后C . 9月23日前后D . 12月22日前后（2）这一天之后（）A . 南极圈内极昼范围将扩大B . 赤道正午太阳高度将增大C . 赤道的白昼将变长D . 热带的范围将缩小6. （4分） (2019高一上·中山月考) 结合下图，回答下列小题。
专题06 物质跨膜运输的实例【高频考点解读】1.物质出入细胞的方式(Ⅱ)。
2.试验：视察植物细胞的质壁分别和复原。
【热点题型】题型一 渗透作用原理及相关试验例1、成熟植物细胞的主要吸水方式是渗透吸水。
某爱好小组为探讨渗透吸水做了一个试验，该试验的简易渗透吸水装置如图甲所示，图甲中液面上升的高度与时间的关系如图乙所示，一成熟植物细胞被放在某外界溶液中处于的一种状态(此时细胞有活性)如图丙所示。
请推断下列相关叙述中错误的是( )A ．由图甲中漏斗液面上升可知，试验起先b 侧液体的浓度大于a 侧的B ．由图乙可知图甲中漏斗里溶液的吸水速率在下降C ．图丙中相当于图甲中c 结构的是③④⑤D ．把图丙所示状态的细胞放在清水中，会发生质壁分别答案D【提分秘籍】1．植物细胞质壁分别及复原的拓展 (1)推断成熟植物细胞是否是活细胞待测成熟植物细胞＋肯定浓度的蔗糖溶液――→镜检⎩⎪⎨⎪⎧发生质壁分别→是活细胞不发生质壁分别→是死细胞(2)测定细胞液浓度范围待测成熟植物细胞＋一系列浓度梯度的蔗糖溶液――→镜检细胞液浓度介于未发生质壁分别和刚发生质壁分别的蔗糖溶液浓度之间(3)比较不同成熟植物细胞的细胞液浓度不同成熟植物细胞＋同一浓度的蔗糖溶液――→镜检发生质壁分别所需时间越短，细胞液浓度越小，反之细胞液浓度越大(4)鉴别不同种类的溶液(如KNO 3和蔗糖溶液)成熟植物细胞＋不同种类溶液――→镜检⎩⎪⎨⎪⎧只发生质壁分别→蔗糖溶液质壁分别后自动复原→KNO 3溶液2．巧判细胞能否发生质壁分别与复原 (1)从细胞角度分析①死细胞、动物细胞及未成熟的植物细胞(如根尖分生区细胞)不发生质壁分别及复原现象。
②具有中心大液泡的成熟植物细胞可发生质壁分别及复原现象。
(2)从溶液角度分析①在肯定浓度(溶质不能透膜)的溶液中只会发生质壁分别现象，不能自动复原(只有用清水或低渗溶液处理，方可复原)②在肯定浓度(溶质可透膜)的溶液(如KNO 3、甘油等)中可发生质壁分别后自动复原现象。
高二地理光照图的综合判读试题答案及解析1.读“太阳光照图”（阴影表示黑夜，非阴影表示白天），回答下列问题。
(10分)（1）该图表示北半球的节气为，EF线为 (晨、昏) 线。
（2分）（2）该日，A、B、C、D、E四点中正午太阳高度等于0º的是。
D点日出的地方时是_______点。
（2分）（3）该日D地的正午太阳高度为度。
（2分）（4）该日，C点的昼长为______小时。
（2分）（5）在图中绘出太阳光线。
（2分）【答案】（10分）（1）冬至晨（2分）（2）E 6 （2分）（3）66.5 （2分）（4）8 （2分）（5）绘图：阳光从昼半球一侧照过来，且与晨昏线垂直。
（2分）【解析】第（1）题，据图北极圈出现极夜，太阳直射在南回归线，故为节气为冬至；用自转法（顺着地球自转的方向，越过该线进入昼半球即为晨线，相反为昏线）可判断EF线为晨线。
第（2）题，正午太阳高度等于0º即说明该地刚刚出现极夜，太阳直射在南回归线，北极圈为刚刚出现极夜的地区，故E地正午太阳高度等于0º。
D地位于赤道，全年昼夜平分，日出6点，日落18点。
所以D点日出的地方时是6点。
第（3）题，D地位于赤道，太阳直射在南回归线，根据正午太阳高度的计算方法，正午太阳高度﹦90°--纬差（纬度间隔），可得：90°﹣（23°26′﹣0°）﹦66°34′。
第（4）题，此刻，C点位于晨线上，正值日出。
该侧视图被经线平分为6等份，每等份30°，C 点位于晨线与赤道的交点（地方时为6点）的东侧30°的经线上，所以C点的地方时为8时，即C点8点日出，晚于6点两小时，日落也会早于18时两小时，即16时日落。
可计算昼长为16—8=8时。
第（5）题，。
【考点】本题组主要考查晨昏线、节气、正午太阳高度、昼夜长短、光照图等的相关知识。
点评：本题组综合性较强，对于此类试题，学生应加强题目信息的把握，解答本题组的关键是学生要掌握晨昏线、节气、正午太阳高度、昼夜长短、光照图的相关规律。
晨昏线图的判读[知识点拨]晨昏线是太阳照射地球表面所形成的昼、夜半球的分界线。
它由晨线和昏线组成，故又称为晨昏圈。
晨昏线是太阳光照图中非常重要的组成部分，其隐含的诸多地理信息是我们判读太阳光照图的重要突破口。
在不同的光照图中晨昏线的形态不一样，有的图只显示晨线或昏线，有的图显示晨线和昏线的一部分，有的图显示整个晨昏线。
[典题示例 (高考海南卷)下图中的斜线示意晨昏线。
甲地经度为15°E。
假定西五区区时为6日0时20分。
据此完成(1)～(2)题。
(1)图中甲地时间为( ) A ．5日5时20分 B ．6日6时20分 C ．6日5时20分D．5日6时20分(2)当日下列城市白昼最长的是( )A．悉尼B．上海C．雅加达D．莫斯科[审答流程][答案] (1)B (2)D[对点练习]读下面的日照图，完成1～2题。
1．关于图中信息，下列叙述正确的是( )A．下一刻D点将进入白昼B．C在昼半球C．D、E两点的自转角速度和线速度都相同D．AB是昏线2．此时，地方时为0：00的经线是( )A．120°E B．100°WC．20°W D．60°E答案：1.A 2.D(2018·佛山一中模拟)读某日晨线图，a、c两点为晨线的顶点，b点为晨线的中点，晨线在地球上为西北—东南走向，b点的经度为50°E。
据此回答3～4题。
3．根据图中信息，判断此时有关各地时间的叙述，正确的是( )A．国际标准时间是2时40分B．a点地方时是12时C．b点地方时是14时D．c点地方时是0时4．假设一自然运动的物体从a点过b点到c点，其运动过程中的方向偏转表现是( )A．东—西—东B．西—东—西C．右—不偏转—左D．左—不偏转—右答案：3.A 4.C下图是某半球的局部俯视图，FG为晨昏线，F为晨昏线上纬度最高的点，OF与OE、OG经度各相差60°，阴影区域与全球其他地区日期不同。
晨昏线的应用、光照图的判读一、选择题某人驾驶飞机自甲地沿最短航线飞往乙地，下图所示为飞机起飞时的光照图，阴影部分为黑夜，北京时间12点时甲地物影最短。
据此回答1-21.飞机起飞时太阳直射点的坐标为 A.120°E ，23°26′S B.120°E ，23°26′NC.75°E ，23°26′SD.75°E ，23°26′N2.有关该次飞行的说法，正确的是 A.其飞行方向是先向西北，再向西南B.如果飞行速度是1100千米/小时，则飞行所用时间为9小时C.如果飞行速度是1100千米/小时，则到达乙地时，该地地方时为9∶00D.飞行中会经过极夜区图1中，小圆圈有一处为太阳直射点，两条虚线均为晨昏线。
读图1回答3-6题。
3、赤道的太阳高度为 A 、50°B 、70°C 、90°D 、66°34′ 4、太阳直射点位于A 、亚洲B 、太平洋C 、澳大利亚D 、巴西 5、E 地的经度为 A 、 45°E B 、45°W C 、90°6、E 地位于F 地的A 、东北B 、西北C 、东南D 、西南下面甲图中PQ 为晨昏线（且陆地地形较为平坦），乙图中的年流量曲线图是从甲图中A 、E 两处测得的，读图回答7～8题。
7.下列说法正确的是Q甲1:50000A．该地位于北半球，PQ为昏线B．该地位于南半球，PQ为晨线C．PQ间的实际距离约为30Km D．图中河流径流的季节变化小8.关于图中河流说法正确的是①流向为由E到A ②流向为由A到E，③甲图所示季节该河流补给湖泊④甲图所示季节该湖泊补给河流A. ①③B. ②③C. ①④D.②④据报道，某年3月9日，我国科考队员在每圆北极黄河站（图3所示）观看了极夜后的首次日出。
据此并读图完成9-11题。
9．当日，科考队员在黄河站看到日出时的地方时约为（）A．10时B．12 C．14时D．16时10．据此推算，黄河站的极夜期约为（）A．90天B．120天C．150天D．180天11．黄河站距北极点的距离大约1200千米，黄河站的纬度最接近（）A．73°N B．75°N C．77°N D．79°N当地时间1月12日16时53分，海地发生7.3级地震，震中（18.5°N，72.5°W）位于海地首都太子港西南仅16公里的地方，该国官方预计遇难人数可能超过十万人。
高三地理光照图的综合判读试题答案及解析1.读下图(阴影部分表示黑夜)，回答下列问题。
(16分)(1)此图所示为_______（节气）。
(2)太阳直射点的地理坐标是____________。
(3)A、D、E点此时昼长的长短比较____________(4)乙点的日出时间是________时，日落时间是________时。
(5) B点的夜长为________小时， C点的昼长为________小时。
(6)此时全球与甲点属于同一天的地区所占的面积 ()A．等于1/2 B．等于1/3 C．小于1/2 D．大于1/2【答案】(1)冬至 (2分)(2)(23°26′S,90°W) (4分)(3)E＞D＞A (2分)(4)3 21 (2分)(5)0 12 (2分)(6)D (2分)【解析】（1）由45°E，可以推断出图示标出的90°应该为东经，进而得出顺时针方向表示自西向东，所以该半球为南半球，南极圈内全部为极昼，日期为12月22日前后，所以节气为北半球的冬至日。
（2）90°E平分夜半球，所以地方时为0时，则90°W此时为12时，所以该经线即为太阳直射的经线；南极圈内全部为极昼，说明太阳直射的纬线为南回归线，故而直射点的坐标为23°26′S，90°W。
（3）太阳直射南回归线，南半球各地纬度越高昼越长，在A、D、E点中，E的纬度最高，所以昼最长，其次是D，最小的是A。
（4）由图示可以明显看出乙地所在的纬线圈有270°位于白昼范围，所以该纬线的昼长为18小时，纬度相同的各地昼长相等，知道了昼长，计算日出和日落时就就很简单了。
（5）B点位于晨昏线与纬线的切点上，该点所在的纬线圈出现极昼，因而，该地的昼长为24小时，夜长为0小时，C处于赤道上终年昼夜等长，各为12小时。
（6）E所在的经线经度为90°W，它平分了昼半球，他的时间和日期是12月22日12时；从0时自西向东到180°经线为新日期，90°E为0时，A点所在的经线为180°，故而该日为23日，所以与甲地日期相同的范围则是由90°E自东向西到180°，这占到了全球的3/4,。
1．影响地球自转线速度的两大因素：纬度和海拔。
2．地球自转导致昼夜交替现象。
晨昏线为一过地心的大圆，总是平分赤道。
3．全球共分24个时区，每个时区中央经线的地方时为本区的区时，相邻时区，区时相差1小时。
4．地表做水平运动的物体，受地转偏向力影响，运动方向在北半球向右偏，南半球向左偏，赤道上不偏转。
热点题型一 晨昏线的判读与应用例1、当中国南极中山站(约69°S)处于极夜时，甲、乙两地分别于当地时间5时40分和6时20分同时看到日出。
据此完成(1)～(2)题。
(1)甲地位于乙地的( ) A ．东北方向 B ．西北方向 C ．东南方向 D ．西南方向 (2)这段时间可能出现的地理现象是( ) A ．暴风雪席卷欧洲北部B ．澳大利亚东南部易发生森林火灾C ．好望角附近炎热干燥D ．墨西哥湾热带气旋活动频繁答案：(1)B (2)D 【提分秘籍】 1．晨昏线的判断(1)自转法：顺地球自转方向⎩⎪⎨⎪⎧夜进入昼→晨线昼进入夜→昏线(2)时间法：赤道上地方时⎩⎪⎨⎪⎧6时→晨线18时→昏线(3)方位法⎩⎪⎨⎪⎧夜半球东侧为晨线，西侧为昏线昼半球东侧为昏线，西侧为晨线如下图中，ACB ︵ 为晨昏线，据东经增加方向为地球自转方向知地球呈逆时针方向旋转，可判断AC ︵为昏线，CB ︵为晨线。
2．晨昏线的应用 (1)确定地球的自转方向。
(2)确定地方时。
(3)确定日期和节气。
①晨昏线与经线圈重合：时间为3月21日或9月23日前后，对应的节气是春分或秋分。
②晨昏线与经线圈相交且与极圈相切：极昼、极夜分布情况日期节气北极圈及其以北出现极昼6月22日前后夏至(南极圈及其以南出现极夜)北极圈及其以北出现极夜12月22日前后冬至(南极圈及其以南出现极昼)(4)确定太阳直射点的位置。
①确定纬度：上图中Q点为太阳直射点，直射点Q的纬度＝90°－AF的纬度＝晨昏线与地轴的夹角α。
②确定经度：上图中太阳直射点Q所在的经线就是平分昼半球的经线，其地方时为正午12时，通过时间计算可求出其经度度数。
光照图的判读与应用这一内容在高考中出现频率极高，几乎每年必考，多以选择题形式出现。
此类题目一般结合时事、生活应用等，利用光照图不同季节、不同时间的特点来判断晨昏线及其应用、确定太阳直射点、判断昼夜长短、计算时间和正午太阳高度等。
热点题型一光照图的判读原理与方法例1、如图中MQ、MN、NQ分别为晨线、纬线、经线的一部分，P点的纬度为30°N，M与N的经度差为30°，此时M点的地方时为5点。
据此完成4～5题。
4．Q点的纬度可能是( )A．0° B．20°NC．30°S D．35°S5．有关该日各地的叙述，正确的是( )A．M点正午太阳高度大于P点B．Q点的昼长等于M点的夜长C．N点的日出时物体影子朝向西北D．P点昼长大于14小时【提分秘籍】光照图是利用晨昏线表达的昼夜分布图，图形复杂多样，千变万化，往往是高考能力考察的重要切入点。
判读光照图时要“以不变应万变”，即抓住光照图的入手点进行分析。
1．紧紧抓住光照图的三个“点”在光照图中往往会出现一个或几个至关重要的点，它们分别是直射点、交点、切点。
这几个点往往隐藏了经度、纬度、地方时等重要条件或特征，并且相互间存在一定的关系，它们是解题的关键点。
因此读光照图时，要紧抓这几个点，挖掘隐藏条件或信息。
别是太阳直射点坐标确定。
其中，前者可由三个点的地方时确定，后者则由三个点的位置关系确定。
2．仔细参考光照图的三种“现象”在光照图中通常会出现极昼、极夜、昼夜平分(或晨昏线圈与经线圈重合)三种现象。
通过极地昼夜现象可判断节气。
(1)若在光照图中发现北极圈以内地区有极昼现象或南极圈以内地区有极夜现象时，就可以断定此时是北半球的夏至日，反之则为北半球冬至日。
(2)若在光照图两个极圈以内地区无极昼或极夜现象，但只要有晨昏线与经线重合或昼夜平分(赤道除外)时，则可以断定是春分日或秋分日。
注：春分日、秋分日可以通过太阳直射点的移动方向、地球公转速度快慢等现象来判断，当太阳直射点向北移动、地球公转速度变慢时，则为春分日，反之为秋分日。
(3)若光照图中北极圈以内部分出现极昼现象，或南极圈以内部分出现极夜现象，则表示北半球的夏半年(不是夏至日)；反之则为北半球的冬半年(不是冬至日)。
【举一反三】如图为同一时刻不同日期晨昏线图，斜线区域为T1时刻夜半球范围，阴影区域为T1时刻过后的T2时刻夜半球范围。
据此完成1～2题。
1．T1时刻，世界标准时为( )A．12月22日21：00 B．12月22日3：00C．6月22日3：00 D．6月23日21：002．T1至T2期间( )A．北京昼长缩短B．纽约日出东北C．莫斯科正午影长缩短D．地球公转变慢热点题型二常见光照图的类型例2．如图中阴影区域为夜半球，A、C两点的地方时相同且所在弧线两侧的日期不同；B、C两点永远昼夜等长，且两点的经度差为90°；D为BC的中点。
据此回答(1)～(2)题：(1)此时北京时间为 ( )。
A．8：00 B．9：00 C．20：00 D．0：00(2)图中D点的正午太阳高度为 ( )。
A．66°34′ B．90° C．0° D．23°26′【解析】第(1)题，结合材料并读图可知，B、C两点永远昼夜等长，所以B、C、D三点位于赤道上；A点位于北极圈上，且A、C两点地方时相同，即位于同一条经线上，由该经线两侧日期不同可知，该经线为日界线；由于该经线处于昼半球，故只能是180°经线且为昼半球的中央经线，时刻为12：00，由此可求出120°E 的时刻为8：00。
第(2)题，结合上题可知，此时太阳直射23°26′S，D点位于赤道上，利用正午太阳高度计算公式即可得出D点正午太阳高度为66°34′。
【答案】(1)A (2)A【提分秘籍】1．侧视图一般北极在上，南极在下，赤道为一直线居中，晨昏线与太阳光线垂直，并平分赤道。
二分日时，晨昏线起止于南、北两极点；二至日时，晨昏线起止于与南、北极圈相切的两切点。
以上三图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不平分。
2．极地俯视图中心为极点，外圆为赤道，虚线为南、北回归线和南、北极圈。
3．斜侧(俯)视图观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧(俯)视图。
4．矩形投影图矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。
判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6时)日落(18时)时间等。
5．局部图解题时把图像补充完整，可降低解题难度。
6．地球公转轨道图在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。
7．公转轨道局部图结合公转方向和昼夜分布判读。
图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日前后的光照图。
【举一反三】下图中阴影区域为夜半球，A、C两点的地方时相同且所在弧线两侧的日期不同；B、C两点永远昼夜等长，且两点的经度差为90°；D为BC的中点。
据此回答(1)～(2)题。
(1)此时北京时间为( )A．8：00 B．9：00C．20：00 D．0：00(2)图中D点的正午太阳高度为( )A．66．5° B．90°C．0° D．23．5°答案(1)A (2)A热点题型三光照图的判读技巧例3、“地球部分地区昼夜分布示意图”中的阴影部分表示黑夜，其余部分表示白昼。
读图回答问题。
(1)据图判断，太阳直射点的地理坐标是____________；甲、乙、丙三地的月份与日期是____________。
(2)比较甲、乙、丙三地，一年中昼夜长短变化最小的是________地。
(3)一年中甲、乙、丙三地正午太阳高度变化幅度是( )A．甲地最大B．乙地最大C．丙地最大D．三地相同(4)甲、乙、丙三地至少需要再过________小时才能全部进入新的一天，届时甲地的地方时是______日_______点。
(5)丙地所属气候类型是____________，该地在图示季节的气候特征是____________。
答案(1)(180°，23．5°S)12月22日(2)乙(3)D (4)16 23 4 (5)亚热带季风气候低温少雨【提分秘籍】光照图的判读要掌握“一向、两线、三关系、五点”的判读1．一向——地球自转方向(1)晨昏线：昼半球与夜半球的分界线。
晨昏线是球面大圆，与太阳光线垂直。
晨昏线上各地太阳高度为0°。
(2)晨线：由西向东，由夜半球进入昼半球的界线，如图1中。
(3)昏线：自西向东，由昼半球进入夜半球的界线，如图1中。
3．三关系——点线关系、面面关系、角度关系(1)点线之间的关系①晨昏线与纬线相切于晨昏北(南)点。
晨昏线与赤道相互平分。
②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图2)；太阳直射北半球时，晨线为西北—东南走向(如图3中AB)，昏线为东北—西南走向；太阳直射南半球时，晨线为东北—西南走向，昏线为西北—东南走向。
a．晨昏线与经线重合，判断为二分日图2b．晨昏线与极圈相切，判断为二至日图3③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度度数。
④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。
(2)面面关系①二至日时晨昏圈平面与赤道面的夹角为66.5°。
②二分日时晨昏圈平面与赤道面的夹角为90°。
晨昏圈平面与某一经线圈所在平面重合。
③地球公转轨道面始终与赤道面呈23．5°的夹角。
(3)角度关系①二至日，晨昏圈与地轴夹角为23.5°。
②二分日晨昏圈与地轴夹角为0°。
4．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。
如图4中C点。
(2)昏赤点：昏线与赤道的交点，地方时为18：00。
如图4中A点。
(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。
北点(图4中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。
(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。
南点0时南昼，南点12时南夜。
(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图4中B点)。
太阳高度为90°。
地方时为12：00。
它与晨赤点、昏赤点的经度差为90°。
(6)直射点向北90°为晨昏北点；直射点向南90°为晨昏南点；直射点向东90°为昏赤点(在赤道上)；直射点向西90°为晨赤点(在赤道上)。
【举一反三】图甲中阴影部分为黑夜，此时北京时间为9时。
读图，回答下列问题。
(1)图甲中A地经度为________。
(2)若某地的地方时为11时40分，且该地正午太阳高度为66°34′，则该地的经纬度可能是________或________。
(3)图示时刻，在昼夜平分的纬线上，属于东半球且为昼半球的部分所跨经度( )A．小于90°B．大于90°C．等于90° D．等于180°(4)假设一架飞机从美国某航空母舰(位于60°W,40°N)起飞，以每小时1 110 km的速度向北均速飞行，计划沿经线圈绕地球一周，途中因故在中国浙江杭州某机场(29.8°N)降落，飞机飞行了约________小时。
(取整数)(5)图乙是图甲的北极俯视图。
请在图乙中绘出此时的昼夜状况(用阴影部分表示黑夜)以及飞机飞行路径(用箭头表示)，并注明起飞处E点和降落处F点。
【答案】(1)105°W(2)(160°E,46°52′N)(160°E,0°)(3)A(4)11(5)如下图。
热点题型四光照图类试题的常用解法例4、右图是以极点为中心的半球图(阴影部分表示黑夜)，经线MO以东为东半球，以西为西半球，箭头表示地球自转方向。
据此完成1～2题。
1．此时，下列四个城市白昼时间最长的是( )A．海口B．拉萨C．合肥D．北京2．此时，北京时间最接近( )A．3时20分B．15时20分C．2时 D．14时答案1．D 2．A【提分秘籍】1．图图转换的空间思维法解决日照图问题，需要足够的立体几何知识基础，要能够把平面图转换成立体图，也要能把立体图转换成平面图。
前面列举的侧视图、立体图和俯视图要能够相互转换，在进行图形转换时要能够将一幅图的点正确转绘到另一幅图上。
