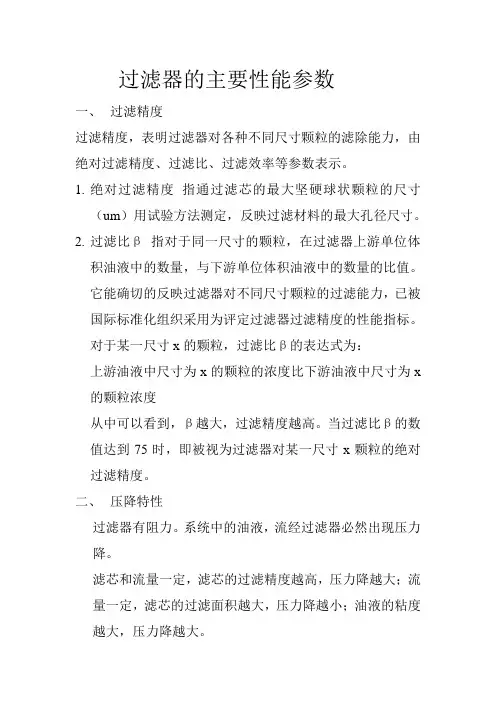

自清洗过滤器技术参数

全自动自清洗过滤器产品手册上海徐净环保设备有限公司工作原理ZQ系列全自动自清洗过滤器是一种全自动在线自清洗水过滤器，过滤器网内安装一套不锈钢刷，或吮吸扫描器，或丝刷+吮吸组合，以上装置由减速电机带动旋转，在过滤器端盖上或底部安装一个电动排污阀。

工作时，浊水由进水口进入，通过不锈钢楔形网过滤污物。

净水由出水口流出，当污物聚集过多时，造成过滤不畅，腔体压力上升，当进出水的压力差值达到一定值时（预先设定），压差开关发出信号给控制器，控制器启动减速机电机，带动内部装置旋转刷掉或吮吸污物杂质。

同时打开电动排污阀，排出污物，清洗时间约为1分钟，自清洗期间无需断流，排污压力损失不超过0.05MPa，流量损失不超过1%。

设备分类按控制方式，可分为手动、自动两种类型；按清洗方式，可分为刷式、吮吸式、刷吸式三种类型；按构造方式，可分为L、Y型两种类型。

技术参数最高水温50℃反冲时间60-120秒反冲耗水量约500公升(水压4kg时)电源380v 、50HZ、3相、控制器：220v产品特点1） 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。

2）清洗方式简单，且清洗循环电子监控，可实现自动清洗排污。

全自动自清洗过滤 器控制系统中的参数可调节。

3）设有电机过载保护，可有效保护电机。

4）具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。

5）维修性强、安装拆卸简便易行。

6）与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

电机功率0.03-0.75kw过滤器机壳 碳钢或不锈钢 滤网 不锈钢(编织、烧结、楔形)过滤精度50-3000微米Y 型自清洗过滤器技术参数及规格尺寸L 型自清洗过滤器技术参数及规格尺寸规格型号进出口 尺寸 DNL1 mmL2 mmL mmD mmH mm最大 流量 t/h 重量 KgZQ-50Y(S/Z) 50 500 710 330 159 550 19 50 ZQ-80Y(S/Z) 80 550 710 330 159 550 50 52 ZQ-100Y(S/Z) 100 670 810 430 219 670 80 76 ZQ-125Y(S/Z) 125 690 820 430 219 680 125 80 ZQ-150Y(S/Z) 150 800 950 480 273 720 180 114 ZQ-200Y(S/Z) 200 900 1050 560 325 850 320 154 ZQ-250Y(S/Z)250120013507444261050490260 规格 型号进出口尺寸DN最大 流量 t/hA mmB mm排污 mm型号说明：如：Z Q （S/X ）-150 Y (S/Z)S 表示手动控制，Z 表示自动控制 表示为Y 型表示进出口经：DN150mm表示自清洗过滤器(S 刷式，X 吮吸式，SX 刷+吮吸结合)用户选型参考因素：▲系统处理水量，设备进出口通径；▲杂质过滤精度要求；▲系统工况要求，如：动力源、管道压力、空间布局、温度；▲过滤水体的水质状况；▲对于含强酸、强碱或其他特殊水质等情况，应用户要求特殊定制；▲过滤絮状物，原则上不选用刷式清洗，应选用吮吸式清洗设计．主要应用领域：1、空调暖通系统：有效降低悬浮物及浊度，解决冷凝器、冷却器等系统堵塞问题，使除垢设备及药剂的效果达到最佳，提高系统运行效率；2、钢铁：用于原料场、烧结球团厂水处理过滤、高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；3、汽车制造：涂装生产线、冷却循环水系统，在汽车、拖拉机、摩托车、发动机制造水处理工序都有广泛应用；4、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却循环水、密封用水的过滤；5、石油化工：在循环水场做旁滤处理，可单机或多机型并联主处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；6、农业园林及造纸：在有喷头、喷嘴系统中，应减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、矿山：过滤井下喷淋水，保证系统工作正常；9、机械、食品或其他：对系统进行自动、精密过滤，用来防止冷却水系统堵塞。

自动反冲洗过滤器工作原理:该产品主要由优质碳钢筒体、双层不锈钢滤筒、水流导向阀和排污装置组成。

当水通过过滤机的粗滤网后进入细过滤室，脏物在细滤网上逐渐堆积形成一层滤饼0于是在细网的内部与外部产生压力差，当此压力差达到预先设定值,反冲洗控制器控制液压阀和液压缸活塞,水从液压马达室经液压阀流出。

当液压阀打开时，马达室内、收集器以及吸嘴内的压力降至极低点。

这样就引起细网外侧面（清水）和与吸嘴相对的细网内侧面（浊水）之间产生一个压力梯度。

靠这种压力梯产生的反冲运动就清洗净了与吸嘴相对的滤网区域。

当水及脏物经过液压马达时会转动收集器，同时液压缸中的活塞也被驱动带动收集器作轴向运动。

吸嘴的轴向运动和旋转使吸嘴能扫到滤网每一处。

可以使滤网整个清洗干净。

当滤网上的脏物冲洗掉后，压力差消失了，冲洗控制器关闭液压阀，活塞回到它原来的位置，此时整个系统回到原来位置等待下一个清洗循环。

一、自动冲洗排污原理快速清污过滤器具有阻力小、清污过滤质量高、安装操作方便等优点。

在管路系统连续运行不停机的情况下，可进行清扫排污。

过滤器工作时.，蝶阀阀板处于全开状态，介质从左端进入滤材内侧，经滤材过滤后，清洁介质进入管路系统，杂质及污物截流在滤材的容腔内，清扫排污时蝶阀阀板处于关闭状态。

排污管外阀门打工，由于过滤器内介质与排污管外产生压差，介质流向迅速改变，由滤材外侧流入内侧，将杂质及污物排出，在排污过程中过滤器正常运作1、工作过滤正常工作时，水流转向阀为开启状态。

需处理的水通过过滤网后利用惯性原理而将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。

2、冲洗排污正常冲洗时，水流转向阀为开启状态。

当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。

再关闭排污口上的阀门进入正常工作状态。

3、反冲洗排污反冲洗时，水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。

全自动反冲洗过滤器一、概述我司生产的CNAF系列自动反冲洗过滤器，是一种自清洗密封过滤器，具有在线过滤、除污、排污功能，主要用于各种闭式循环系统（空调系统、工业冷却系统、取暖系统等）的循环水过滤、净化处理。

该系列除污器主要是根据进出水压力差进行反冲洗的操作，以达到自清洗滤网的功能。

二、选型说明：（1）介质工作压力：分为1.0 MPa，1.6 MPa，2.5 MPa,4.0 MPa（2）工作温度：≤100℃（3）过滤精度：0.8-5mm(特殊要求需另行设计)三、工作原理：反冲洗过滤器主要由优质碳钢筒体、滤筒、排污阀、水流导向阀、换向执行器、压差控制器、压力表等组成。

当过滤器工作时，水流由入口进入过滤器，经过滤网过滤，水中的杂质被滤网截留，洁净的水经出水口送出（见图1）。

当过滤器进出水压差达到0.06-0.08MPa之间（或出水压力过低，不能满足后置系统正常运行）时，则需要对滤网进行反冲洗。

关闭水流导向阀，水流经滤网内侧进行反冲洗，滤网截留的杂质经排污口排出，起到反向自动冲洗滤网的作用图1 正常过滤状态（水流导向阀开启）图2 反洗排污状态（水流导向阀关闭）四、外形尺寸参数:型号 进出水口径D L D1 排污孔径D2 CNAF-FC02-1.050 400 108 25CNAF-FC2.5-1.0 65 500 133 40CNAF-FC03-1.0 80 550 159 40CNAF-FC04-1.0100 600 159 50CNAF-FC05-1.0 125 640 219 50CNAF-FC06-1.0 150 700 273 65CNAF-FC08-1.0200 750 325 65CNAF-FC10-1.0 250 810 400 80CNAF-FC12-1.0 300 1100 460 80CNAF-FC14-1.0350 1200 530 80CNAF-FC16-1.0 400 1300 590 100CNAF-FC18-1.0 450 1500 690 100CNAF-FC20-1.0 500 1600 750 100CNAF-FC24-1.0 600 1700 880 100CNAF-FC28-1.0700 1900 1050 150CNAF-FC32-1.0800 2200 1200 150CNAF-FC36-1.0900 2400 1400 150CNAF-FC40-1.01000 2600 1600 150五、安装与使用:1、安装简单，只需按照设备筒体上箭头指示进水方向连接在管路上；2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放；3、排污管就近接入排水沟，且应保持排污顺畅；4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门；5、控制器的设定方法：（1）出水压力值设定方法：系统运行后，观察进水压力值，将出水口电接点压力表下限值设定为低于进水压力值0.03-0.06MPa 之间，上限值设定为等于进水压力值或略低于进水压力值0.02MPa左右即可。

过滤器是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

基本简介过滤器由简体、不锈钢滤网、排污部分、传动装置及电气控制部分组成。

过滤器工作时，待过滤的水由水口过滤器(15张)时入，流经滤网，通过出口进入用户所须的管道进行工艺循环，水中的颗粒杂技被截留在滤网内部。

如此不断的循环，被截留下来的颗粒越来越多，过滤速度越来越慢，而进口的污水仍源源不断地进入，滤孔会越来越小，由此在进、出口之间产生压力差，当大度差达到设定值时，差压变送器将电信号传送到控制器，控制系统启动驱动马达通过传动组件带动轴转动，同时排污口打开，由排污口排出，当滤网清洗完毕后，压差降到最小值，系统返回到初始过滤状，系统正常运行。

过滤器由壳体、多元滤芯、反冲洗机构、和差压控制器等部分组成。

壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显着缩小了过滤器的体积，下腔内安装有反冲洗吸盘。

工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。

大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。

过滤器采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。

当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。

当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内内壁上的杂质微粒随水流进穣盘内并从排污阀排出。

特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。

自清洗过滤器技术协议书CNAF-ST02-1.6北京罗伦过滤设备科技有限公司-09-15目次前言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4产品分类与命名 (2)5技术要求 (5)6试验方法 (7)7检验规则 (8)8标志 (9)9包装、运输、贮存 (9)供货范围及技术参数其中:1: 电控箱和电动阀的电磁开关需提供220VAC电缆( 2×0.5mm2) 控制线各一根2: 电机需提供380VAC电缆( 三火一地, 4×1mm2) 一根3: 电控箱和设备的连线由供货商提供全自动自清洗过滤器1范围本标准规定了全自动自清洗过滤器的产品分类与命名、技术要求、试验方法、检验规则、标志、包装、运输及贮存等。

本标准适用于全自动自清洗过滤器的制造与验收。

2规范性引用文件下列文件中的条款经过本标准的引用而成为本标准的条款。

凡是注日期的引用文件, 其随后所有的修改单( 不包括勘误的内容) 或修订版均不适用于本标准, 然而, 鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。

凡是不注日期的引用文件, 其最新版本适用于本标准。

GB/T 191 包装储运图示标志GB 700-88 碳素结构钢GB/T 1184-1996 形状和位置公差未注公差值GB 1220-92 不锈钢棒GB 1497-85 低压电器基本标准GB/T 1804- 一般公差未注公差的线性和角度尺寸的公差GB 2681-81 电工成套装置中的导线颜色GB 2682-1981 电工成套装置中的指示灯和按钮的颜色GB 4720-84 电控设备第一部分低压电器电控设备GB/T 4942.2-93 低压电器外壳防护等级GB5330-1985 工业用金属丝编制方孔筛网GB 8898-1997 电网电源供电的家用与类似一般用途的电子及有关设备的安全要求GB/T 9119- 平面、突面板式平焊钢制管法兰GB/T 9124- 钢制管法兰技术条件GB 9126.2-88 法兰用垫片GB10612-1989 板厚<3mm的圆孔和方孔筛板GB10613-1989 板厚≥3mm的圆孔和方孔筛板GB13294-91 球墨铸铁管件GB/T 13306 标牌GB/T17241.6-1998 整体铸铁管法兰GB/T17241.7-1998 铸铁管法兰技术条件GB/T 18690.2- 农业灌溉设备过滤器网式过滤器GB/T 18690.3- 农业灌溉设备过滤器自动清洗网式过滤器JB/T 2932 水处理设备技术条件JB/T 5000.3-1998 焊接件通用技术条件3术语和定义本标准采用的术语符合”2规范性引用文件”所列标准的规定, 下列术语仅适用于本标准。

自清洗过滤器的选型良耐解读很多客户在找到我们询问自清洗过滤器的时候，都会问到自清洗过滤器是怎么选型的？他们才能大概了解我们设备的性能及适用的工段，在这里上海良耐过滤设备有限公司就为大家解读一下自清洗过滤器的选型技巧，希望给大家带来帮助。

其实无论是哪种过滤器，只要涉及到选型的，无非需要以下几个重点参数：1.过滤液体的名称2.过滤流量的大小3.客户的过滤精度需求4.过滤液体的粘度5.设备使用的工作压力及温度6.过滤液体里面的杂质含量很多时候我们在问客户这些参数时，有些客户是不清楚这些参数，甚至有些客户觉得我是来找你买设备的，我没有问你，你却问我这么多问题，其实希望大家明白，要想选出适合本公司工况的设备，肯定需要这些参数来支持，我们是卖设备的，设备也不是随便乱卖的，要符合客户的需求，所谓的需求就是在清楚了解客户的这些参数，才能选出适宜的设备，所以这些参数了解清楚是非常有必要的。

全自动反冲洗过滤器具有区别普通网式自清洗过滤器的突出优势，过滤器过滤精度50-2000um采用非常坚固耐用的楔型滤元，表面缝隙精确，单机超大过滤面积，可低表面流速精细过滤，单机超大流量至8000m3/h，可靠性高,可胜任较恶劣水质，如含油泥状杂质、软性粘性杂质，较高杂质含量，少量毛发及纤维类杂质。

反冲洗过滤器的选型：1、处理水量；2、系统的管道压力；3、用户要求的过滤精度；4、过滤杂质中悬浮物浓度；5、过滤介质的有关物理，化学性质。

反冲洗过滤器的应用范围：1、钢铁：用于原料场、烧结球团厂水处理过滤，高炉、轧机、连铸机等系统冷却水过滤，高压水除磷系统杂质过滤；2、汽车：在汽车、拖拉机、摩托车、发动机制造水,处理系统都有应用很广；3、发电厂：用于电厂锅炉高纯水制备的精度预处理部分，发电机冷却水、密封用水的过滤，用水量特大时可作为旁滤处理、全滤处理使用；4、石油化工：在循环水场做旁滤处理，可单机或多机型并联处理，代替滤料过滤，减少滤料过滤负荷，可避免大量的冲洗耗水，节约成本；5、农业园林及造纸厂：在有喷头、喷嘴系统中，为减少由于杂质所造成的设备堵塞、磨损，因此需要选择高精度、高自动化过滤产品机械、食品或其他对系统进行自动、精度过滤，用来防止冷却水系统堵塞；6、矿山：过滤井下喷淋水，保证系统工作正常；7、给水及污水处理：用于预处理系统中，提高系统运行效率；8、在饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域应用都非常广。
