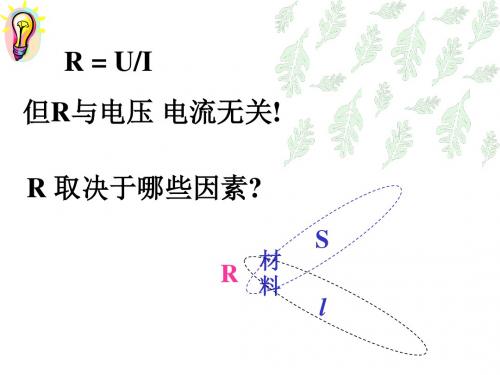

3-3电阻定律

电阻电路的基尔霍夫定律分析电阻电路是电子学中最基础也最常见的电路之一。

为了准确地描述和分析电阻电路中的电流和电压分布，基尔霍夫定律被广泛应用。

本文将对基尔霍夫定律在电阻电路中的应用进行详细分析。

一、基尔霍夫定律简介基尔霍夫定律是电路分析中的重要定理，由德国物理学家叶芝·基尔霍夫于19世纪提出。

基尔霍夫定律主要包括两个方面：基尔霍夫电流定律（KCL）和基尔霍夫电压定律（KVL）。

基尔霍夫电流定律（KCL）指出，在任何节点上，电流进入该节点的总和等于电流离开该节点的总和。

换句话说，节点内的电流代数和为零。

基尔霍夫电压定律（KVL）则指出，沿着闭合回路的总电压等于该回路中各个电压源和电阻元件的电压之和。

换句话说，电路中各个元件的电压代数和为零。

二、基尔霍夫定律在电阻电路中的应用在电阻电路中，我们可以利用基尔霍夫定律来分析电路中的电流和电压分布。

以下是两种常见的电阻电路，以及如何应用基尔霍夫定律来分析它们。

1. 简单串联电阻电路简单串联电阻电路是由多个电阻按照顺序连接而成的电路。

假设有三个电阻R1、R2和R3按顺序串联，电流从电源的正极依次通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在电阻R1处，电流由电源进入，设电流为I1；在电阻R2处，电流由R1流入，设电流为I2；在电阻R3处，电流由R2流入，设电流为I3。

由于电流在串联电路中不变，因此I1 =I2 = I3。

根据基尔霍夫电压定律，在这个回路中，电压源的电压等于电阻R1、R2和R3的电压之和，即V = V1 + V2 + V3。

2. 并联电阻电路并联电阻电路是由多个电阻同时连接到电源的正负极之间的电路。

假设有三个电阻R1、R2和R3同时连接到电源的正负极，电流从电源的正极同时通过这三个电阻，再返回电源的负极。

我们希望利用基尔霍夫定律求解各个电阻的电流和电压。

根据基尔霍夫电流定律，在并联电路的节点上，电流进入节点的总和等于离开节点的总和。

电路的三大基本定律一、欧姆定律1. 内容- 欧姆定律描述了通过导体的电流与导体两端电压以及导体电阻之间的关系。

对于一段导体而言，其电流I与导体两端的电压U成正比，与导体的电阻R成反比。

- 数学表达式为I = (U)/(R)，变形公式U = IR和R=(U)/(I)。

2. 适用条件- 欧姆定律适用于金属导体和电解液导电，对于气体导电和半导体导电等情况，欧姆定律不适用。

3. 应用示例- 已知一个电阻R = 10Ω，两端电压U = 20V，根据I=(U)/(R)，可求出电流I=(20V)/(10Ω)=2A。

二、基尔霍夫定律1. 基尔霍夫电流定律（KCL）- 内容- 所有进入某节点的电流的总和等于所有离开这节点的电流的总和。

或者表述为，在任意时刻，流入一个节点的电流代数和为零。

- 数学表达式- 对于一个节点，∑_{k = 1}^nI_{k}=0，其中I_{k}为流入或流出节点的第k个电流，规定流入节点的电流为正，流出节点的电流为负。

- 应用示例- 在一个具有三个支路的节点处，已知I_1 = 3A流入节点，I_2 = 2A流出节点，设I_3为未知电流，根据I_1 - I_2+I_3 = 0，可得I_3=I_2 - I_1=2A - 3A=-1A，负号表示I_3是流出节点的电流。

2. 基尔霍夫电压定律（KVL）- 内容- 沿着闭合回路所有元件两端的电势差（电压）的代数和等于零。

- 数学表达式- 对于一个闭合回路∑_{k = 1}^mU_{k}=0，其中U_{k}为第k个元件两端的电压，在确定电压的正负时，需要先选定一个绕行方向，当元件电压的参考方向与绕行方向一致时取正，反之取负。

- 应用示例- 在一个简单的串联电路中，有电源E = 10V，电阻R = 5Ω，设电流I的方向为顺时针。

按照顺时针方向绕行，根据E - IR=0，可得I=(E)/(R)=(10V)/(5Ω)=2A。

三、焦耳定律1. 内容- 电流通过导体时会产生热量，热量Q与电流I的平方、导体电阻R以及通电时间t成正比。

电阻基础知识讲解大全
电阻是电学中最基本的元件之一，用于限制电流和降低电压。

以下是电阻的基础知识讲解：
1. 电阻的定义

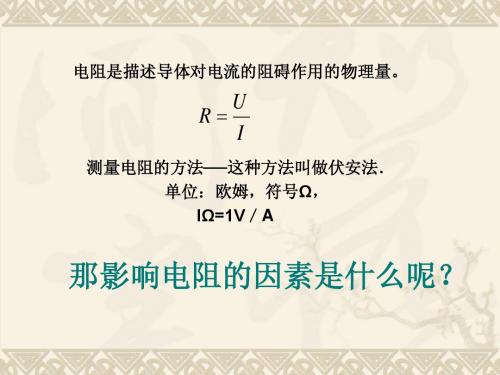

电阻是指电流通过导体时，受到电阻物质的阻碍，使电流受到限制的物理量。

电阻的单位是欧姆（Ω）。

2. 欧姆定律
欧姆定律是电阻的基本定律，它指出电流I与电压V之间的关系为：V=IR，其中R为电阻值。

3. 串联电阻和并联电阻
当两个或多个电阻连接在一起时，它们可以形成串联电阻和并联电阻。

串联电阻的总电阻等于各电阻之和，即Rtotal=R1+R2+…+Rn；并联电阻的总电阻等于各电阻倒数
之和的倒数，即
4. 电阻的种类
根据用途和材料不同，电阻可以分为多种类型，如固定电阻、可调电阻、水泥电阻、热敏电阻、压敏电阻等。

5. 电阻的标志
电阻的标志通常包括电阻值、容差和功率等信息。

电阻值通常用欧姆表示，容差表示电阻值的偏差，功率表示电阻的额定功率。

6. 电阻的应用
电阻在电路中有广泛的应用，如限制电流、降低电压、调节电流等。

在电路设计中，电阻的选择和使用是非常重要的，需要根据具体的电路需求进行合理的选择。

电阻定律的公式
1、I=U/R（欧姆定律：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比）
2、I=I1=I2=…=In (串联电路中电流的特点：电流处处相等)
3、U=U1+U2+…+Un (串联电路中电压的特点：串联电路中,总电压等于各部分电路两端电压之和)
4、I=I1+I2+…+In (并联电路中电流的特点：干路上的电流等于各支路电流之和)
5、U=U1=U2=…=Un （并联电路中电压的特点：各支路两端电压相等.都等于电源电压）
6、R=R1+R2+…+Rn (串联电路中电阻的特点：总电阻等于各部分电路电阻之和)
7、1/R=1/R1+1/R2+…+1/Rn (并联电路中电阻的特点：总电阻的倒数等于各并联电阻的倒数之和)
8、R并= R/n（n个相同电阻并联时求总电阻的公式）
9、R串=nR (n个相同电阻串联时求总电阻的公式)
10、U1：U2=R1：R2 （串联电路中电压与电阻的关系：电压之比等于它们所对应的电阻之比）
11、I1：I2=R2：R1 （并联电路中电流与电阻的关系：电流之比等于它们所对应的电阻的反比）
电阻最重要的公式：U＝IR（欧姆定律）
电功率最基本的公式：P＝UI
电功率变形公式（由欧姆定律变来的,也只有纯电阻才能用）：P＝U的平方比上R P＝I的平方乘以R
青岛smt厂家山东芯演欣电子科技发展
：。

欧姆定律的应用-比例计算比例计算问题主要考查：①串联电路中U 与R 关系；②并联电路中I 与R 关系。

【知识点睛】常用技巧：串联电路中电压与电阻成正比，并联电路中电流与电阻成反比。

同一个串联电路中：1212::::::::n n U U U U R R R R =总总 同一个并联电路中：12121111::::::::n n I I I I R R R R =总总【题文】如图所示，电源电压不变。

电阻R 1:R 2=2:1，R 2:R 3=1:3。

当只闭合开关S 1时，电压表示数为U 1。

当开关S 1、S 2都闭合时，电压表示数为U 2，则U 1:U 2 =________。

【试题解析】本题考查的是串联电路中的比例问题。

此类题应根据串联电路的特点和规律进行解题。

当只闭合开关S 1时，电阻R 1、R 2、R 3串联，电压表测量的是R 1两端电压U 1；当开关S 1、S 2都闭合时，R 2被短路，电压表测量的是R 1两端电压U 2。

方法一：由电阻R 1:R2=2:1，R 2:R 3=1:3知R 1:R 2:R 3=2:1:3根据串联电路中电压与电阻成正比的规律得：1113213U U R R R R ==++ 121325U U R R R ==+ 综上得：21153265U U ==U U 方法二：阻值相同的两个电阻接在不同的电路中时，流过其的电流与其两端的电压成正比1313213121122356R R R R R U U R R R R UI ==U I R +++==+++ 答案：5:6【题文】如图所示，电源电压恒定，当S 接a 时，电流表A 1与A 2的示数之比为3:5；当S 接b 时，电流表A 1与A 2的示数之比为2:3，则R 2与R 3的电阻之比为（）A. 9:10B. 4:3C. 3:4D. 5:2【试题解析】本题考查的是并联电路中的比例问题。

此类题应根据并联电路的特点和规律进行解题。
