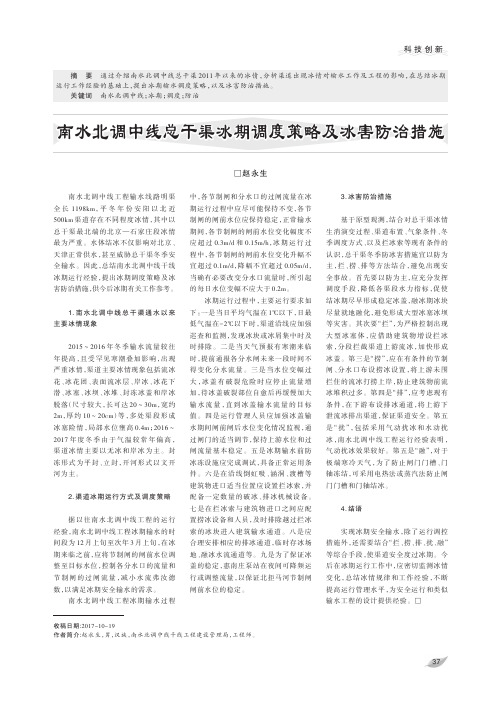

南水北调中线工程冰期输水安全管理

科技创新□赵永生收稿日期:2017-10-19作者简介:赵永生，男，汉族，南水北调中线干线工程建设管理局，工程师。

摘要通过介绍南水北调中线总干渠2011年以来的冰情，分析渠道出现冰情对输水工作及工程的影响，在总结冰期运行工作经验的基础上，提出冰期输水调度策略，以及冰害防治措施。

关键词南水北调中线；冰期；调度；防治南水北调中线工程输水线路明渠全长1198km ，平冬年份安阳以北近500km 渠道存在不同程度冰情，其中以总干渠最北端的北京—石家庄段冰情最为严重。

水体结冰不仅影响对北京、天津正常供水，甚至威胁总干渠冬季安全输水。

因此，总结南水北调中线干线冰期运行经验，提出冰期调度策略及冰害防治措施，供今后冰期有关工作参考。

1.南水北调中线总干渠通水以来主要冰情现象2015～2016年冬季输水流量较往年提高，且受罕见寒潮叠加影响，出现严重冰情，渠道主要冰情现象包括流冰花、冰花团、表面流冰层、岸冰、冰花下潜、冰塞、冰坝、冰堆、封冻冰盖和岸冰脱落（尺寸较大，长可达20～30m ，宽约2m ，厚约10～20cm ）等，多处渠段形成冰塞险情，局部水位壅高0.4m ；2016～2017年度冬季由于气温较常年偏高，渠道冰情主要以无冰和岸冰为主。

封冻形式为平封、立封，开河形式以文开河为主。

2.渠道冰期运行方式及调度策略据以往南水北调中线工程的运行经验，南水北调中线工程冰期输水的时间段为12月上旬至次年3月上旬，在冰期来临之前，应将节制闸的闸前水位调整至目标水位，控制各分水口的流量和节制闸的过闸流量，减小水流弗汝德数，以满足冰期安全输水的需求。

南水北调中线工程冰期输水过程中，各节制闸和分水口的过闸流量在冰期运行过程中应尽可能保持不变，各节制闸的闸前水位应保持稳定，正常输水期间，各节制闸的闸前水位变化幅度不应超过0.3m/d 和0.15m/h ，冰期运行过程中，各节制闸的闸前水位变化升幅不宜超过0.1m/d ，降幅不宜超过0.05m/d ，当确有必要改变分水口流量时，所引起的每日水位变幅不应大于0.2m 。

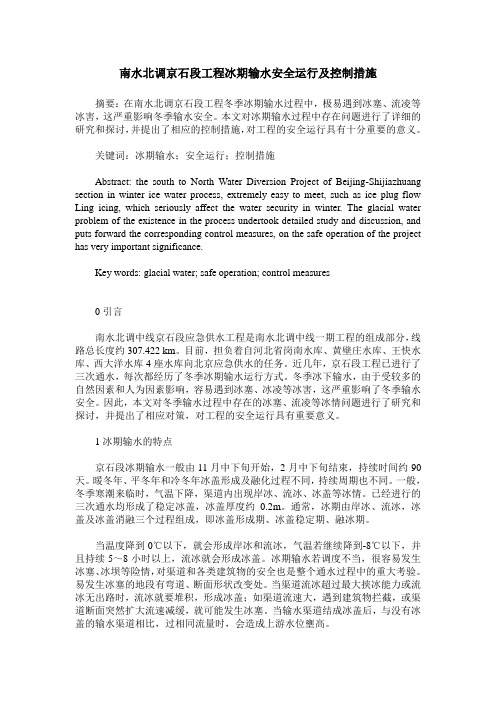

南水北调京石段工程冰期输水安全运行及控制措施摘要：在南水北调京石段工程冬季冰期输水过程中，极易遇到冰塞、流凌等冰害，这严重影响冬季输水安全。

本文对冰期输水过程中存在问题进行了详细的研究和探讨，并提出了相应的控制措施，对工程的安全运行具有十分重要的意义。

关键词：冰期输水；安全运行；控制措施Abstract: the south to North Water Diversion Project of Beijing-Shijiazhuang section in winter ice water process, extremely easy to meet, such as ice plug flow Ling icing, which seriously affect the water security in winter. The glacial water problem of the existence in the process undertook detailed study and discussion, and puts forward the corresponding control measures, on the safe operation of the project has very important significance.Key words: glacial water; safe operation; control measures0引言南水北调中线京石段应急供水工程是南水北调中线一期工程的组成部分，线路总长度约307.422 km。

目前，担负着自河北省岗南水库、黄壁庄水库、王快水库、西大洋水库4座水库向北京应急供水的任务。

近几年，京石段工程已进行了三次通水，每次都经历了冬季冰期输水运行方式。

冬季冰下输水，由于受较多的自然因素和人为因素影响，容易遇到冰塞、冰凌等冰害，这严重影响了冬季输水安全。

浅议南水北调中线京石段工程冰期输水技术作者：赵嘉诚韩黎明王术国来源：《南水北调与水利科技》2009年第05期摘要:南水北调中线引丹江口水库水量至北京、天津市。

沿线渠道经过北方寒冷地区,渠道水体会发生结冰现象。

目前,冰期输水运行是长距离渠道输水运行调度的难点,仍处于研究探索阶段。

特别针对南水北调中线总干渠的冰期输水调度,至今尚未形成成熟的技术成果。

2008年为缓解北京水资源紧缺状况,利用南水北调中线京石段工程临时从河北省向北京供水。

本次供水经历了冰期输水阶段,并成功地实现了冰期安全输水的目标,积累了宝贵的冰期输水的调度经验,对冰期输水的调度研究有很好的借鉴作用。

关键词:南水北调中线;冰期输水;调度运行中图分类号:TV68;TV875文献标识码:A 文章编号:1672-1683(2009)05-0037-03Technologies of Operation on Beijing-Shijiazhuang Section of Middle Route Projectof South-to-North Water Diversion in Ice PeriodZHAO Jia-cheng1,HAN Li-ming2,WANG Shu-guo3(1.Jiaodong Water Transfer Bureau,Shandong Province,Weifang 261061,China;2.Construction and Administration Bureau of Middle Route Project of the South-to-North Water Diversion,Beijing 100038,China;3.Shandong Haobo Water Conservancy Construction Co.,Ltd,Weifang 261031,China)Abstract: The Middle Route of the South-to-North Water Diversion Project will divert water from Danjiangkou Reservoir on the Han River (a branch of the Yangtze River) to Beijing and Tianjin.As for the operation of the Project during ice period,there is no satisfactory result yet.In 2008,there was water shortage in Beijing.Since part of the Project (from Shijiazhuang to Beijing) was completed,the canal was operated to transfer water of 3 billion m3 from Hebei province to Beijing.During ice period,after careful preparation,several measures were adopted for the successful water transfer.Finally the Project was operated safely and smoothly.This paper introduces the experiences of the operation of the water diversion during ice period at this time,which can be a reference for the further research on ice period water diversion.Key words: Middle Route Project of South-to-North Water Diversion;ice period;operation1 引言2008年9月18日,南水北调中线京石段应急供水工程开始通水。

南水北调中线干渠冰期输水冰情分析及冰害防治措施刘建军;滕丽娟;刘嘉伟【摘要】南水北调中线总干渠跨越地理纬度大，由南向北气温逐渐降低，由气候温和区走向气候严寒区，沿程流量逐渐减少，流速降低，水深减小，沿岸多交叉建筑物，遇寒冷天气，不可避免地产生冰危害问题。

在大量收集资料的基础上，分析了渠道冰期输水可能出现的冰情及其产生条件，并提出了运行过程中的冰害防治措施。

%China’s Middle route South-to-North water transfer project strides across large span of altitude, walking from mild climate area to freezing area, the temperature is lower and lower, along with the decrease of discharge、velocity、depth and all kinds of buildings across the channel, the Middle route channel will suffer from ice disaster inevitably. Based on magnanimous data, this paper demonstrates the necessary conditions for the appearance of ice cases in Hebei area along the route of South-to-North Channel, states probable ice cases of water delivery in freezing period and the creation conditions, analysis the ice cases along the route of South-to-North Channel, puts forward the corresponding measures for ice hazards prevention of South-to-North Channel in the process of running .【期刊名称】《水科学与工程技术》【年(卷),期】2015(000)003【总页数】3页(P26-28)【关键词】南水北调中线工程;冰盖;冰塞;冰坝;预防冰危害【作者】刘建军;滕丽娟;刘嘉伟【作者单位】河北省桃林口水库管理局，河北秦皇岛 066004;秦皇岛水文水资源勘测局，河北秦皇岛 066004;承德水文水资源勘测局，河北承德 067000【正文语种】中文高纬度地区的河流、渠道在冬季会出现结冰现象，形成水内冰、浮冰和冰盖［1］。

南水北调中线工程运行管理的风险及安全分析摘要：南水北调工程是我国建国初期毛主席视察黄河时提出的工程方案构想，历时多年，融合了我国几代人的指挥与建设能力，经过了几十种方案的调整，在当前成为了我国重要的战略性水利工程，在南水北调工程运转中，共服务约4亿人口，拥有448亿立方米的调水规模与4350公里的总长度。

其中中线干线长约1432千米，南水北调中线工程是南水北调工程整体水利工程最重要的部分，在南水北调工程中线干线运行时，收到多方面的影响，可能造成部分安全隐患问题的存在。

根据对南水北调工程建设的探究，对工程运行过程中存在的安全生产隐患问题进行了一下分析和安全管理措施，希望为南水北调中线工程的安全生产管理提供可观参考。

1.工程概况南水北调中线干线工程的建设是从汉江的中上游展开工程建设，从丹江口水库进行调水，利用丹江口水库东岸的淅川县地理优势进行工程渠道的挖掘建设。

南水北调中线干线工程从丹江口水库起始，途径长江流域的分水岭方程垭口，将水资源输送到华北平原西部边缘地区，再沿华北平原西部地区进行渠道挖掘，建设隧道穿过黄河，从京广铁路西侧北上，直至将水资源输送至北京市颐和园团城湖的南水北调中线干线输水工程。

涉及北京、天津、河北、河南4省市的100多个城市。

通水以来，使得沿线受水区北京、天津、石家庄、郑州、新乡、保定等18座大中城市的供水保障能力得到有效改善，惠及北京、天津、河北、河南四省市达5320万人。

南水北调中线通水后，这项世纪工程将重新构建我国水资源配置新格局，在提高供水保障率、生态修复和粮食安全等方面发挥巨大的社会、生态、经济效益，有效缓解了京津冀豫地区的水资源危机，极大改善了受水区生产生活和生态环境。

使沿线城市的供水保障率从最低不足75%提高到95%以上，提高城市供水安全水平。

南水北调不单是一项水利工程，也是一项生态工程、经济工程和社会工程，更是一项造福当代、泽被后世的民生民心工程。

2.南水北调中线工程的运行风险分析2.1重点部位的防范工程运行过程中，要着重对膨胀土渠段、深挖方、高填方、渡槽等重点部位进行全天候监督管理，对重点部位要实施严格的安全生产监督标准，制定安全生产监督管理台账和安全隐患台账，通过排查将存在的安全隐患一一体现在安全隐患台账中，对存在安全生产隐患的环节和安全生产风险点进行实时管理，在安全风险隐患未整改完毕期间，严禁工程正常运转，直到将安全隐患彻底整改。

河北省水利厅关于印发《河北省南水北调中线工程水量调度计划管理办法》的通知文章属性•【制定机关】河北省水利厅•【公布日期】2023.11.01•【字号】•【施行日期】2023.11.01•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】水利综合规定正文河北省水利厅关于印发《河北省南水北调中线工程水量调度计划管理办法》的通知石家庄、廊坊、保定、沧州、衡水、邢台、邯郸、定州、辛集市水利(水务)局,雄安新区建设和交通管理局,河北省水务中心:为进一步规范我省南水北调中线工程水量调度管理,严格江水用途管控,强化计划管理,提升江水用量,充分发挥工程效益,我厅研究制定了《河北省南水北调中线工程水量调度计划管理办法》,现印发给你们,请认真贯彻执行。

《河北省南水北调工程水量调度计划编制与执行管理办法(试行)》(冀水〔2019〕34号)废止。

河北省水利厅2023年11月日河北省南水北调中线工程水量调度计划管理办法第一章总则第一条为落实“节水优先、空间均衡、系统治理、两手发力”的治水思路,强化水资源刚性约束,加强河北省南水北调中线工程统一调度管理,规范调度行为,严格江水用途管控,保障受水区供水安全,用好用足长江水,依据《南水北调工程供用水管理条例》和《河北省南水北调配套工程供用水管理规定》,制定本办法。

第二条河北省南水北调中线工程水量调度遵循节水为先、适度从紧、统一调度、分级负责的原则。

河北省南水北调中线工程水量调度实行计划管理,以国务院批准的多年平均调水量和受水区水量分配指标为基本依据。

第三条河北省水利厅负责组织、指导、协调、监督河北省受水区南水北调中线工程水量调度工作。

县级以上地方水行政主管部门按照管理权限负责组织、协调、实施、监督本行政区域内南水北调中线工程水量调度工作。

根据调度要求,明确调度管理机构和责任人。

河北省水务中心作为河北省南水北调配套工程运行管理单位,负责执行河北省南水北调中线工程水量调度计划,组织河北供水有限责任公司、岗南水库事务中心、黄壁庄水库事务中心和石津灌区事务中心落实南水北调中线工程水量调度、水量计量、运行管理和南水北调中线工程引江水与本地地表水联合调配、应急水量调度等工作。

深化“两个所有”--如何进一步加强南水北调中线干线冰期输水应急管理浅析摘要：南水北调中线工程自2008年京石段应急供水以来，已经经历了7次冰期输水过程，前6次冰期输水过程中，由于输水流量相对较小，冰期输水期间没有出现冰凌等灾害。

2015~2016年冰期输水期间，南水北调中线总干渠的输水流量较大，冰期输水过程中，发生了一定程度的冰害，通过“所有人查所有问题”各级部门按照中线建管局的部署，迅速行动，全面铺开，自上而下开始了查找问题大行动，通过有力措施加强了中线冰期输水安全运行能力。

关键词：两个所有；冰期输水；自动化控制；运行管理南水北调中线干线工程输水线路长、工程种类多样、运行管理难度大的特点，决定了安全生产管理工作的复杂性和艰巨性。

尤其是在每年冰期输水运行期间，如何更好的提升渠道冰期输水能力是目前非常现实的一个问题，自“所有人查所有问题”活动在中线工程全面开展以来，总调中心按照中线建管局的部署，迅速行动，全面铺开，自上而下开始了查找问题的大行动，“两个所有”工作在总调一线见实招、出实效。

总调中心作为一线调度单位已经历经7次冰期输水，尤其2015~2016年冰期输水期间，南水北调中线总干渠的输水流量较大，冰期输水过程中，发生了一定程度的冰害，因此提高针对渠道冰期输水方面的自查研究，在渠道冰期输水运行控制方面有着重要的意义，可以进一步提高冰期渠道的输水安全性能。

1 中线冰期输水的运行方式南水北调中线工程绝大多数渠段是根据设计流量下的水面线进行设计的，闸前常水位控制方式是中线工程总干渠输水运行的主要方式。

中线在冰期输水控制中，首先通过相关自动化设备实时监测各个节制闸的水位、闸门开度等基本数据，然后通过通信网络传输到调度中心的数据库，仿真及决策支持系统软件实时读取数据库水位、流量、闸门开度等基本数据，经过调度专家或决策支持系统选择一种自动控制模型[1]（如模糊控制、RBF神经网络控制方法），依据闸门开度、实测水位与目标水位差等计算得到下一步控制方案，从而进行全线输水运行调度工作。

加强南水北调管道工程运行管理保障供水安全发布时间：2021-07-05T16:01:32.943Z 来源：《基层建设》2021年第10期作者：刘炜枫[导读] 摘要：一直以来，我国的水资源就较为贫乏，且各地分配不均，尤其是在北部及西部地区，经常出现供水不足的情况。

河北供水有限责任公司保定管理处河北保定 071000摘要：一直以来，我国的水资源就较为贫乏，且各地分配不均，尤其是在北部及西部地区，经常出现供水不足的情况。

南水北调工程，通过管道运输的方式，将南方较为充沛的水资源转移至北部干旱地区，极大的缓解了我国水资源分配不均的问题，为北部地区的经济发展和居民日常生活做出巨大的贡献。

在水资源的调度运行时，管道是重要的观测区域，管道的安全正常运行是南水北调工程顺利开展的重要保障。

为此，本文主要分析了南水北调工程当中，管道运行及维修时存在的问题，并针对这些问题提出相应的措施，以期推动管道的优化管理，保障供水安全。

关键词：南水北调；管道工程；运行管理；供水安全引言：进入“十四五”新发展阶段以来，我国愈加重视基础民生工程，而作为缓解水资源贫乏的南水北调工程，更是得到了前所未有的重视。

自实施南水北调工程以来，有效改善了北部地区居民日常用水的情况，生态环境也得到了优化，取得了巨大的效益。

而管道作为运输水的重要容器，必须保障其日常的正常运行。

因此，对于南水北调管道工程进行研究，优化其运行管理，是非常有必要的。

一、管道日常运行存在的问题（一）运行信息出现延迟当下南水北调的正常运行，对于信息的传递有着较高的要求。

比如各个阀门井及观测点的数据信息及时进行更新能有效促进运输水的效率，保障运输过程的安全性。

管道运行时，允许调度的反应时间是非常短的，这就要求信息必须第一时间进行传递更新。

特别需要注意的是，对于唐县泵站至高位水池段管道而言，其面临的压力极高，在泵站出口压力甚至能达到0.3MPa，相当于30 m高的水柱带来的压力。

在如此高压力下运行，信息的延迟特别容易造成溢水、管道拉空等危险现象，进而危害管道的安全运行。

《南水北调工程供用水管理条例》已经 xx 年 1 月 22 日国务院第 37 次常务会议通过，现予发布，自发布之日起施行，下面是为您精心的关于南水北调工程供用水管理条例全文内容，仅。

第一条为了加强南水北调工程的供用水管理，充分发挥南水北调工程的经济效益、社会效益和生态效益，制定本条例。

第二条南水北调东线工程、中线工程的供用水管理，合用本条例。

第三条南水北调工程的供用水管理遵循先节水后调水、先治污后通水、先环保后用水的原那末，坚持全程管理、统筹兼顾、权责明晰、严格保护，确保调度合理、水质合格、用水节约、设施平安。

第四条国务院水行政主管部门负责南水北调工程的水量调度、运行管理工作，国务院环境保护主管部门负责南水北调工程的水污染防治工作，国务院其他有关部门在各自职责范围内，负责南水北调工程供用水的有关工作。

第五条南水北调工程水源地、调水沿线区域、受水区县级以上地方人民政府负责本行政区域内南水北调工程供用水的有关工作，并将南水北调工程的水质保障、用水管理纳入国民经济和社会开展规划。

国家对南水北调工程水源地、调水沿线区域的产业结构调整、生态环境保护予以支持，确保南水北调工程供用水安全。

第六条国务院确定的南水北调工程管理单位具体负责南水北调工程的运行和保护工作。

南水北调工程受水区省、直辖市人民政府确定的单位具体负责本行政区域内南水北调配套工程的运行和保护工作。

第七条南水北调工程水量调度遵循节水为先、适度从紧的原那么，统筹协调水源地、受水区和调水下游区域用水，加强生态环境保护。

南水北调工程水量调度以国务院批准的多年平均调水量和受水区省、直辖市水量分配指标为根本依据。

第八条南水北调东线工程水量调度年度为每年 10 月 1 日至次年 9 月 30 日;南水北调中线工程水量调度年度为每年 11 月 1 日至次年 10 月 31 日。

第九条淮河水利委员会商长江水利委员会提出南水北调东线工程年度可调水量，于每年 9 月 15 日前报送国务院水行政主管部门，并抄送有关省人民政府和南水北调工程管理单位。

第三章南水北调中线工程水源区供水水文风险南水北调中线工程规划已明确中线调水宜先引汉、后引江，即先从汉江丹江口水库调水，视发展需要再考虑从长江干流引水北调，因此，本文重点研究近期调水方案下的水文风险问题。

本章通过分析丹江口水库入流变化主要影响因子的历史及未来变化趋势，采用流域分布式水文模型S恻T，模拟南水北调中线水源区汉江上游的径流变化过程，结合规划确定的下游用水和工程建设方案，初步分析了未来气候变化、水资源情势变化、人类活动对可调水量的影响;采用贝叶斯网络模型对主要水文风险因子作用下的供水水文风险进行了评估。

3.1水源区水文风险影响因子分析3，1.1水源区概况(1)地理位置汉江是长江第二大支流，发源于秦岭南麓，干流全长1570km，流域总面积15.9万km Z，见图3一1所示。

丹江口水库是汉江上的最大水库，位于中游和上游分界处，汉江丹江口水库以上长为925km。

丹江口水库汇水面积9.45万枷2，水库上游地区涉及甘肃、陕西、河南、湖北、重庆、四川等五省(市)，其中在陕西省境内的分布范围最大，占其总面积的66.44%，在湖北和河南境内的分布面积分别为22.67%和7.62%;在四力f、重庆和甘肃三省(市)内的分布面积较小，分别为0.53%、2.54%和0.18%。

研究区涉及13个地级行政区49个县级行政单元。

图3一1丹江口水库上游地区位置图丹江口上游水系由汉江上游水系和丹江水系两大部分组成，汉江发源于秦岭南3.2.2模型输入S恻T模型需要的基础数据包括研究区的数字高程模型(刀乙U)、土地利用类型及其分布(L uc C)、土壤空间分布及土壤属性数据库、气象站点的空间分布及实测日气象资料、流域控制站点的流量资料等，见表3一2所示。

根据模型输入要求，需要对一些基础数据进行相应的预处理，研究中应用A rcG IS、A rc巧ew、五汉“l等软件工具进行模型输入数据的生成、格式转换及参数计算等。

表3一2sw人r模型的输入数据数据数据项尺度D丑U空间数据土地利用图土壤分布图气象观测数据降水、气温、太阳辐射、风速、相对湿度逐日水文观测数据流量逐月土壤属性数据库容重、水力传导度、土壤可利用水量等气象属性数据库月均最高最低气温、月均降雨量等(1)D丑U数据及子流域划分丹江口水库以上流域的D丑U数据见图3一7。
