【CN209795737U】一种用于船舶的污水井【专利】

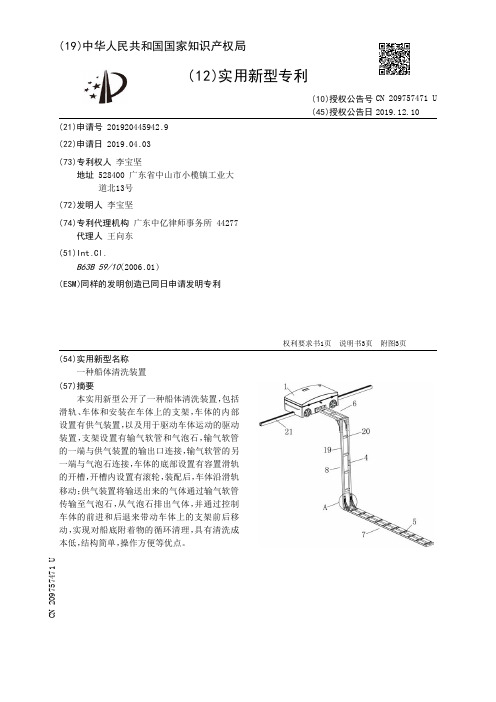

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920445942.9(22)申请日 2019.04.03(73)专利权人 李宝坚地址 528400 广东省中山市小榄镇工业大道北13号(72)发明人 李宝坚　(74)专利代理机构 广东中亿律师事务所 44277代理人 王向东(51)Int.Cl.B63B 59/10(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种船体清洗装置(57)摘要本实用新型公开了一种船体清洗装置，包括滑轨、车体和安装在车体上的支架，车体的内部设置有供气装置，以及用于驱动车体运动的驱动装置，支架设置有输气软管和气泡石，输气软管的一端与供气装置的输出口连接，输气软管的另一端与气泡石连接，车体的底部设置有容置滑轨的开槽，开槽内设置有滚轮，装配后，车体沿滑轨移动；供气装置将输送出来的气体通过输气软管传输至气泡石，从气泡石排出气体，并通过控制车体的前进和后退来带动车体上的支架前后移动，实现对船底附着物的循环清理，具有清洗成本低，结构简单，操作方便等优点。

权利要求书1页 说明书3页 附图3页CN 209757471 U 2019.12.10C N 209757471U权　利　要　求　书1/1页CN 209757471 U1.一种船体清洗装置，其特征在于，它包括车体（1）和安装在所述车体（1）上的支架，所述车体（1）的内部设置有供气装置（2），以及用于驱动所述车体（1）运动的驱动装置（3），所述支架设置有输气软管（4）和气泡石（5），所述输气软管（4）的一端与所述供气装置（2）的输出口连接，所述输气软管（4）的另一端与所述气泡石（5）连接。

2.根据权利要求1所述的船体清洗装置，其特征在于所述支架包括有用于与所述车体（1）连接的第一架体（6），以及用于安装所述气泡石（5）的第二架体（7），所述第一架体（6）与第二架体（7）之间设置有第三架体（8），所述第三架体（8）分别与所述第一架体（6）和第二架体（7）垂直，三者呈“Z”字型，所述第三架体（8）与所述第一架体（6）和第二架体（7）的垂直处均设置有折叠机构。

专利名称：一种船用污水处理设备及方法专利类型：发明专利
发明人：李树,刘艳阳,王志
申请号：CN200910085873.6
申请日：20090603
公开号：CN101905924A
公开日：
20101208
专利内容由知识产权出版社提供
摘要：本发明为解决现有船舶生活污水处理存在的问题，针对船舶特殊要求，提供的一种新的污水处理装置。

本装置集粗过滤、厌氧生物处理、细过滤和好氧生物处理于一体并采用内置膜过滤技术。

其沉淀室内装有粗过滤器，该粗过滤器能按预先设定的时间自动通气冲刷，防止堵塞，无需人工清理。

粗过滤出水进入折流室，进一步沉淀降解有机物，其出水流进调节室，通过调节室自动调节进水量及水量不均。

调节室出水通过泵打入外置式细过滤器，过滤后污水进入膜生物反应器，经处理后，将符合排放标准的污水排出。

本发明提供的船用污水处理设备及方法，使船用污水处理达到新的国际排放标准，且该设备满足能耗低、易于维护清理的要求。

申请人：中国农业机械化科学研究院
地址：100083 北京市朝阳区德胜门外北沙滩一号
国籍：CN
代理机构：北京律诚同业知识产权代理有限公司
更多信息请下载全文后查看。

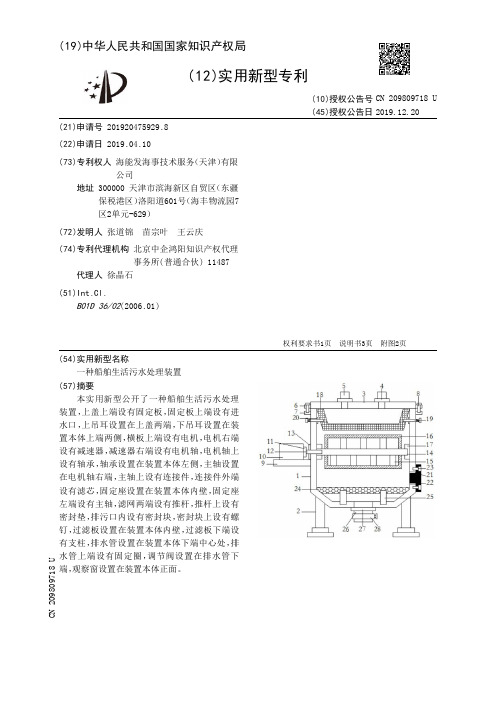

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920475929.8(22)申请日 2019.04.10(73)专利权人 海能发海事技术服务（天津）有限公司地址 300000 天津市滨海新区自贸区（东疆保税港区）洛阳道601号（海丰物流园7区2单元-629）(72)发明人 张道锦　苗宗叶　王云庆　(74)专利代理机构 北京中企鸿阳知识产权代理事务所(普通合伙) 11487代理人 徐晶石(51)Int.Cl.B01D 36/02(2006.01)(54)实用新型名称一种船舶生活污水处理装置(57)摘要本实用新型公开了一种船舶生活污水处理装置，上盖上端设有固定板，固定板上端设有进水口，上吊耳设置在上盖两端，下吊耳设置在装置本体上端两侧，横板上端设有电机，电机右端设有减速器，减速器右端设有电机轴，电机轴上设有轴承，轴承设置在装置本体左侧，主轴设置在电机轴右端，主轴上设有连接件，连接件外端设有滤芯，固定座设置在装置本体内壁，固定座左端设有主轴，滤网两端设有推杆，推杆上设有密封垫，排污口内设有密封块，密封块上设有螺钉，过滤板设置在装置本体内壁，过滤板下端设有支柱，排水管设置在装置本体下端中心处，排水管上端设有固定圈，调节阀设置在排水管下端，观察窗设置在装置本体正面。

权利要求书1页 说明书3页 附图2页CN 209809718 U 2019.12.20C N 209809718U权　利　要　求　书1/1页CN 209809718 U1.一种船舶生活污水处理装置，包括装置本体、支脚、上盖、固定板、进水口、上吊耳、下吊耳、螺栓、横板、电机、减速器、电机轴、轴承、主轴、连接件、滤芯、固定座、滤网、推杆、密封垫、排污口、密封块、螺钉、过滤板、支柱、排水管、固定圈、调节阀和观察窗，其特征在于，所述装置本体下端设有支脚，所述上盖设置在装置本体上端，上盖上端设有固定板，所述固定板上端设有进水口，所述上吊耳设置在上盖两端，所述下吊耳设置在装置本体上端两侧，所述螺栓设置在上吊耳和下吊耳之间，所述横板设置在装置本体侧面，横板上端设有电机，所述电机右端设有减速器，所述减速器右端设有电机轴，所述电机轴上设有轴承，所述轴承设置在装置本体左侧，所述主轴设置在电机轴右端，主轴上设有连接件，所述连接件外端设有滤芯，所述固定座设置在装置本体内壁，固定座左端设有主轴，所述滤网设置在上盖下端面，滤网两端设有推杆，所述推杆上设有密封垫，所述排污口设置在装置本体右下侧，排污口内设有密封块，所述密封块上设有螺钉，所述过滤板设置在装置本体内壁，过滤板下端设有支柱，所述排水管设置在装置本体下端中心处，排水管上端设有固定圈，所述调节阀设置在排水管下端，所述观察窗设置在装置本体正面。

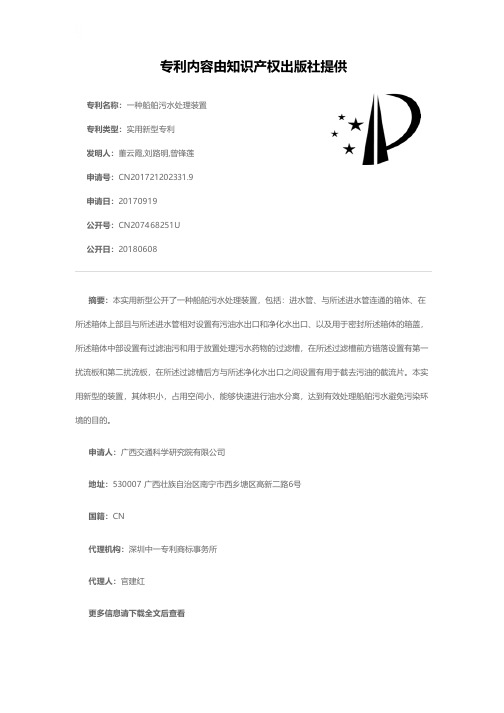

专利名称：一种船舶污水处理装置专利类型：实用新型专利
发明人：董云霞,刘路明,曾锋莲
申请号：CN201721202331.9
申请日：20170919
公开号：CN207468251U
公开日：
20180608
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种船舶污水处理装置，包括：进水管、与所述进水管连通的箱体、在所述箱体上部且与所述进水管相对设置有污油水出口和净化水出口、以及用于密封所述箱体的箱盖，所述箱体中部设置有过滤油污和用于放置处理污水药物的过滤槽，在所述过滤槽前方错落设置有第一扰流板和第二扰流板，在所述过滤槽后方与所述净化水出口之间设置有用于截去污油的截流片。

本实用新型的装置，其体积小，占用空间小，能够快速进行油水分离，达到有效处理船舶污水避免污染环境的目的。

申请人：广西交通科学研究院有限公司
地址：530007 广西壮族自治区南宁市西乡塘区高新二路6号
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：官建红
更多信息请下载全文后查看。

专利名称：一种用于船舶生活的污水处理装置及其使用方法专利类型：发明专利
发明人：伍俊丞,李航
申请号：CN201711464400.8
申请日：20171228
公开号：CN108218064A
公开日：
20180629
专利内容由知识产权出版社提供
摘要：本发明公开了一种用于船舶生活的污水处理装置及其使用方法，包括壳体，所述壳体采用不锈钢材料制成，所述滤板的表面设有滤孔，所述滤板的一侧边缘设有长槽，所述隔板的下端面设有粉碎箱，所述粉碎箱内设有粉碎机，所述螺旋输送机的下端面且位于粉碎箱的内部设有滤网，所述螺旋输送机的一端通过管道连接压滤机，且通过臭氧发生器产生臭氧导入污水消毒器内，所述污水消毒器的一侧通过管道连接排水口，所述排水口设置在壳体的侧壁底部，所述壳体的上端面设有污水进口。

本发明通过设置粉碎机，将杂物粉碎，再通过压滤机进行压缩处理，减少杂物占用的体积，节省空间，设有滤网和滤板，过滤充分，使污水中含有的杂物更少，使污水处理更加方便。

申请人：武汉理工大学
地址：430070 湖北省武汉市洪山区珞狮路122号
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：张玺
更多信息请下载全文后查看。

专利名称：一种用于污水处理的小船专利类型：实用新型专利
发明人：蓝静
申请号：CN201720737224.X
申请日：20170623
公开号：CN206939008U
公开日：
20180130
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于污水处理的小船，包括矩形底座,所述矩形底座下表面设有船身，所述船身侧表面设有两组推进器，所述船身上表面设有矩形承载箱体，所述矩形承载箱体侧表面下端设有两组圆形通孔，所述每个圆形通孔内设有L型传送管，所述每个L型传送管一端设有阀门，所述矩形承载箱体上表面中心处设有一号矩形开口，所述矩形承载箱体上表面且位于一号矩形开口处设有一组固定圆环，所述一组固定圆环内设有转动杆，所述转动杆上设有转动圆环，所述转动圆环上设有挡门。

本实用新型的有益效果是，可以更好的对污水进行处理，很好的保护了湖泊景点不受污染。

申请人：蓝静
地址：323913 浙江省青田县腊口镇叶岙11-2号
国籍：CN
更多信息请下载全文后查看。

专利名称：船舶污水井污水排放系统专利类型：实用新型专利
发明人：马杰,张成友,岳俊康,邹继明申请号：CN201620245487.4
申请日：20160328
公开号：CN205440759U
公开日：
20160810
专利内容由知识产权出版社提供
摘要：本实用新型提供一种船舶污水井污水排放系统，包括：联通管路、舷侧排水管和截止止回阀；所述联通管路进口与所述服务通道内污水井的井底相连，其出口与所述空舱内污水井相连；所述联通管路进口安装有平面阀；所述舷侧排水管水平设在所述空舱内污水井下部，且所述舷侧排水管排水端穿设在船舶外板中；所述舷侧排水管上设有所述截止止回阀，且所述截止止回阀通过传动装置与甲板操纵头相连。

本船舶污水井污水排放系统不仅解决了空舱内污水井的污水排放至船舶外板的问题，又实现了所述服务通道内污水井与所述空舱内污水井统一排放污水，使得污水排放管路布置比较简单，施工成本低，减少了现场工人的施工量，同时，可操作性强，且能够及时排放污水。

申请人：江南造船(集团)有限责任公司
地址：201913 上海市崇明县长兴江南大道988号
国籍：CN
代理机构：上海光华专利事务所
代理人：师自春
更多信息请下载全文后查看。
