发电厂电气部分复习课后习题仅供参考第三章常用计算的基本理论和方法3-1 研究导体和电气设备的发热有何意义？长期发热和短时发热各有何特点？答：电气设备有有电流通过时将产生损耗，这些损耗都将转变成热量使电器设备的温度升高。
发热对电气设备的影响：使绝缘材料性能降低；使金属材料的机械强度下降；使导体接触电阻增加。
导体短路时，虽然持续时间不长，但短路电流很大，发热量仍然很多。
这些热量在适时间内不容易散出，于是导体的温度迅速升高。
同时，导体还受到电动力超过允许值，将使导体变形或损坏。
由此可见，发热和电动力是电气设备运行中必须注意的问题。
长期发热是由正常工作电流产生的；短时发热是由故障时的短路电流产生的。
3-2 为什么要规定导体和电气设备的发热允许温度？短时发热允许温度和长期发热允许温度是否相同，为什么？答：导体连接部分和导体本身都存在电阻(产生功率损耗)；周围金属部分产生磁场,形成涡流和磁滞损耗；绝缘材料在电场作用下产生损耗，如tan?值的测量载流导体的发热：长期发热：指正常工作电流引起的发热短时发热：指短路电流引起的发热一发热对绝缘的影响：绝缘材料在温度和电场的作用下逐渐变化，变化的速度于使用的温度有关；二发热对导体接触部分的影响：温度过高→表面氧化→电阻增大↑→ I R ↑→恶性循环；三发热对机械强度的影响：温度达到某一值→退火→机械强度↓→设备变形如：Cu长期发热70 C短期发热300 C， Al长期发热 70 C 短期发热 200。

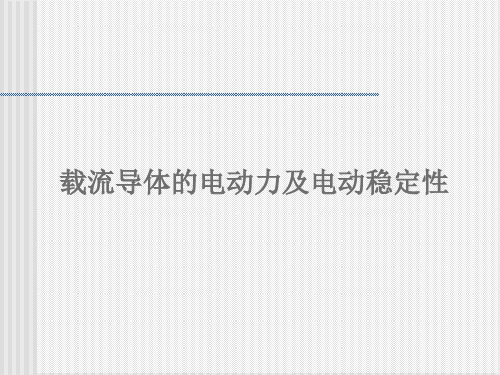

3-6 电动力对导体和电气设备的运行有何影响？答：电气设备在正常状态下，由于流过导体的工作电流相对较小，相应的电动力较小，因而不易为人们所察觉。
而在短路时，特别是短路冲击电流流过时，电动力可达到很大的数值，当载流导体和电气设备的机械强度不够时，将会产生变形或损坏。
为了防止这种现象发生，必须研究短路冲击电流产生的电动力的大小和特征，以便选用适当强度的导体和电气设备，保证足够的动稳定性。
第一章概述电力网=变电所+送电线路+用户电力系统=发电厂+变电所+输电线路+用户动力系统=电力系统+动力装置1、一次电气设备定义: 通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
(1)生产和转换电能的设备。
如发电机、电动机、变压器。
(2)接通或断开电路的开关电器。
如断路器、隔离开关、负荷开关，熔断器、接触器等，它们用于正常或事故时，将电路闭合或断开。
(3)限制故障电流和防御过电压的保护电器。
如限制短路电流的电抗器和防御过电压的避雷器等。
(4)载流导体。
如传输电能的裸导体、电缆等。
(5)接地装置。
无论是电力系统中性点的工作接地，还是保护人身安全的保护接地，均同埋入地中的接地装置相连。
2、二次设备定义:对一次设备和系统的运行状态进行测量、控制、监视和保护的设备,称为二次设备。
(1)仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置使用。
(2)测量表计，如电压表、电流表、功率表和电能表等，用于测量电路中的电气参数。
(3)继电保护及自动装置，这些装置能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除。
(4)直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等。
(5)操作电器、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备。
3、电气接线电气接线--各种电气设备依其电力生产中的作用、功能等要求连接成的电路。
用规定的图形、文字符号描述电气设备，按一次(二次)电路的实际连接而绘制出的电路图。
一般画成单线图形式(局部三线)电气主接线- --由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路(又称为一次主回路，一次主接线)二次接线--由二次设备所连成的电路(或称二次回路)4、配电装置配电装置一根据电气主接线的连接方式和要求，由开关电器、母线、保护和测量设备以及必要的辅助设备和建筑物组建而成的总体电气装置。
《电气设备》课程教学大纲授课专业：电力工程管理学时数：理论教学54 实验：6学时支撑本课程的其它实践教学（单独考核）：210一、课程的性质和目的本课程是电力工程管理专业的最重要专业基础课程之一，本课程的任务是使学生掌握发电厂、变电所电气设备的基本理论知识和电气设备结构、工作原理和性能参数，掌握电气主接线、厂用电接线的形式、特点及设计方法，掌握配电装置和电气设备运行与维护等方面的知识。
通过课堂讲授、多媒体教学、实验、实训、实习及课程设计、毕业设计等教学环节，使学生深入了解发电厂、变电所电气一次部分的基本理论，具备电气运行、安装、检修的能力，具备电气一次部分基本知识和基本能力，为后面学习电力工程管理方面的专业课程打下坚实的专业基础。
二、课程教学内容与要求高压电气基础模块第一章电力系统概论（1）了解我国电力工业发展概况；（2）掌握发电厂和变电所的类型、特点；（3）掌握发电厂变电所电气设备的分类、作用。
第二章电弧与电气触头的基本知识（4）掌握电弧的形成及熄灭条件，熟悉电弧形成的物理过程、特性。
（5）掌握交直流电弧的特性及熄灭条件。
（6）掌握开关电器常用的熄弧方法。
（7）了解电气触头的类型、工作条件。
（8）掌握接触电阻的形成、发展、后果及降低措施。
高压电气设备模块第三章高压电气设备（1）掌握各种高压开关电器的结构特点、工作原理、电气参数及其应用。
重点掌握断路器的导电系统、灭弧原理及操动系统，掌握自动重合器和自动分器的基本工作原理。
（2）掌握母线、电缆、绝缘子的工作原理、结构特点、电气参数及应用。
（3）了解限流电器的工作原理、结构特点、电气参数及应用。
第四章互感器（4）掌握互感器的作用、结构特点、接线方式及准确度等级，重点掌握电流互感器不能开路运行、电压互感器不能短路运行。
高压电气装置模块第八章电气主接线与自用电（1）了解电气主接线的用途及基本要求，掌握电气主接线的基本接线方式、设计方案的拟定和技术经济比较。
《水电站电气设备》课程教学大纲课程编号: 000300930课程名称：水电站电气设备英文名称：Electrical Equipment of hydro power plant总学时：32总学分：2适用对象: 水电专业的本科生。
先修课程：电路原理一、课程性质、目的和任务本课程目的在于使学生获得和掌握发电、变电和输电的电气主系统的构成、设计和运行的基本理论和计算方法，熟悉和掌握主要水电站常用电气设备的原理和性能，了解同步发电机和电力变压器运行方面的简单常识。
二、教学要求和内容基本要求1、了解发电厂的类型，熟悉火电厂、水电厂、核电站的电能生产过程及其特点；掌握发电厂和变电站中主要的一次设备和二次设备的作用；了解典型的300MW发电机电气主接线、600MW发电机电气主接线的特点。
2、理解载流导体的发热和电动力的理论和计算方法，掌握载流导体长期发热、短时发热的特点，熟悉提高导体载流量的措施，掌握短路电流热效应的计算方法，掌握最大短路电动力的计算方法；熟悉电气主接线可靠性的分析方法；熟悉技术经济分析的基本原则和常用的分析方法。
3、掌握电气主接线的概念；熟悉发电厂、变电站电气主接线设计的原则和程序；掌握各典型的电气主接线（单母线（带旁路母线）、单母线分段（带旁路母线）、双母线（带旁路母线）、双母线分段（带旁路母线）、一台半断路器接线、变压器母线组接线、单元接线、桥形接线、角形接线等）的特点和适用范围；掌握主变压器的选择方法；掌握限制短路电流的方法；了解不同类型的发电厂、变电站电气主接线的特点；熟悉电气主接线运行中典型的倒闸操作的原则和步骤。
4、掌握厂用电及厂用电率的概念；掌握厂用电负荷的分类及供电特点；掌握厂用电的电压等级、厂用电系统中性点的接地方式以及厂用电源引接方式的设计原则；了解不同类型发电厂的厂用电接线的特点；熟悉厂用变压器的选择方法；熟悉厂用电动机的选择方法；掌握厂用电动机自启动校验的方法；了解厂用电源的切换问题。
第一章能源和发电1-1 人类所认识的能量形式有哪些并说明其特点。
答：第一、机械能。
它包括固体一流体的动能，势能，弹性能及表面张力能等。
其中动能和势能是大类最早认识的能量，称为宏观机械能。
第二、热能。
它是有构成物体的微观原子及分子振动与运行的动能，其宏观表现为温度的高低，反映了物体原子及分子运行的强度。
第三、化学能。
它是物质结构能的一种，即原子核外进行化学瓜是放出的能量，利用最普遍的化学能是燃烧碳和氢，而这两种元素是煤、石油、天然气等燃料中最主要的可燃元素。
第四、辐射能。
它是物质以电磁波形式发射的能量。
如地球表面所接受的太阳能就是辐射能的一种。
第五、核能。
这是蕴藏在原子核内的粒子间相互作用面释放的能。
释放巨大核能的核反应有两种，邓核裂变应和核聚变反应。
第六、电能。
它是与电子流动和积累有关的一种能量，通常是电池中的化学能而来的。
或是通过发电机将机械能转换得到的；反之，电能也可以通过电灯转换为光能，通过电动机转换为机械能，从而显示出电做功的本领。
1-2 能源分类方法有哪些电能的特点及其在国民经济中的地位和作用答：一、按获得方法分为一次能源和二次能源；二、按被利用程度分为常规能源和新能源；三、按能否再生分为可再生能源和非再生能源；四、按能源本身的性质分为含能体能源和过程性能源。
电能的特点：便于大规模生产和远距离输送；方便转换易于控制；损耗小；效率高；无气体和噪声污染。
随着科学技术的发展，电能的应用不仅影响到社会物质生产的各个侧面，也越来越广泛的渗透到人类生活的每个层面。
电气化在某种程度上成为现代化的同义词。
电气化程度也成为衡量社会文明发展水平的重要标志。
1-3 火力发电厂的分类，其电能生产过程及其特点答：按燃料分：燃煤发电厂；燃油发电厂；燃气发电厂；余热发电厂。
按蒸气压力和温度分：中低压发电厂；高压发电厂；超高压发电厂；亚临界压力发电厂；超临界压力发电厂。
按原动机分：凝所式气轮机发电厂；燃气轮机发电厂；内燃机发电厂和蒸汽—燃气轮机发电厂。
