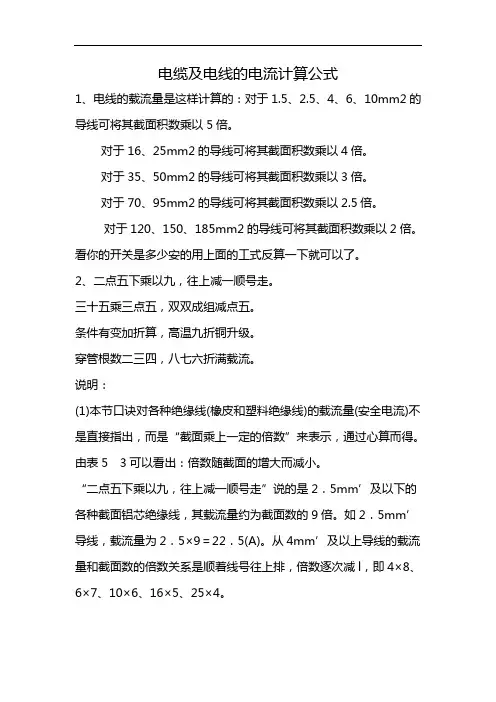

电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。
电缆及电线的电流计算公式1、电线的载流量是这样计算的：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。
对于16、25mm2的导线可将其截面积数乘以4倍。
对于35、50mm2的导线可将其截面积数乘以3倍。
对于70、95mm2的导线可将其截面积数乘以2.5倍。
对于120、150、185mm2的导线可将其截面积数乘以2倍。
看你的开关是多少安的用上面的工式反算一下就可以了。
2、二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表53可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。
即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。
上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。
若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。

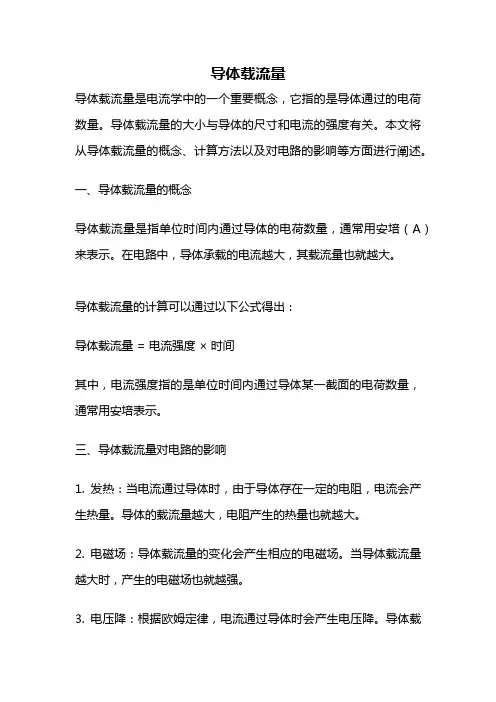

导体载流量导体载流量是电流学中的一个重要概念，它指的是导体通过的电荷数量。
导体载流量的大小与导体的尺寸和电流的强度有关。
本文将从导体载流量的概念、计算方法以及对电路的影响等方面进行阐述。
一、导体载流量的概念导体载流量是指单位时间内通过导体的电荷数量，通常用安培（A）来表示。
在电路中，导体承载的电流越大，其载流量也就越大。
导体载流量的计算可以通过以下公式得出：导体载流量 = 电流强度× 时间其中，电流强度指的是单位时间内通过导体某一截面的电荷数量，通常用安培表示。
三、导体载流量对电路的影响1. 发热：当电流通过导体时，由于导体存在一定的电阻，电流会产生热量。
导体的载流量越大，电阻产生的热量也就越大。
2. 电磁场：导体载流量的变化会产生相应的电磁场。
当导体载流量越大时，产生的电磁场也就越强。
3. 电压降：根据欧姆定律，电流通过导体时会产生电压降。
导体载流量越大，电压降也就越大。
4. 电磁干扰：导体载流量的变化也会引起电磁干扰。
在一些对电磁干扰敏感的设备中，需要特别注意导体载流量的控制。
四、导体载流量的应用导体载流量的大小对电路设计和电器设备的选择都有一定的影响。
在设计电路时，需要根据导体承载的电流来选择合适的导线尺寸，以确保导线不会因为电流过大而发生过热现象。
此外，在选择电器设备时，也需要考虑导体载流量的大小，以满足设备的工作要求。
总结：导体载流量是电流学中一个重要的概念，它与导体的尺寸和电流的强度密切相关。
了解导体载流量的概念和计算方法，对于电路设计和电器设备的选择都有一定的指导意义。
同时，导体载流量的大小也会对电路产生一定的影响，如发热、电磁场、电压降以及电磁干扰等。
因此，在实际应用中，需要根据导体载流量的大小进行合理的设计和选择，以确保电路的稳定工作。

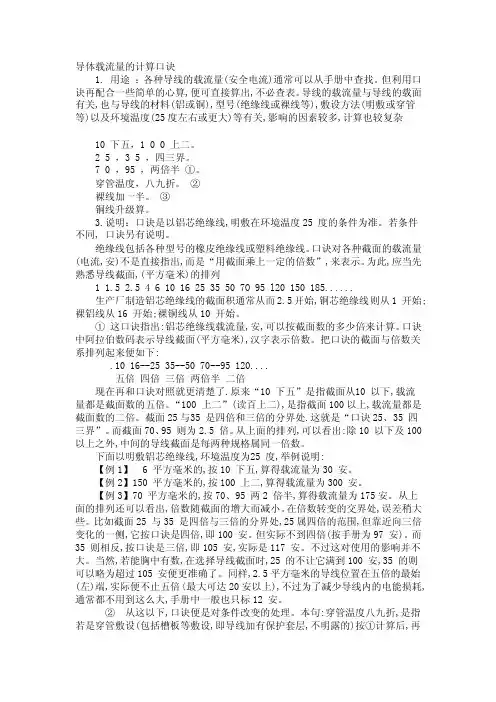

导体载流量的计算口诀1. 用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半①。
穿管温度，八九折。
②裸线加一半。
③铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同,口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16开始;裸铜线从10开始。
① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:.10 16--25 35--50 70--95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10 以下及100以上之外,中间的导线截面是每两种规格属同一倍数。

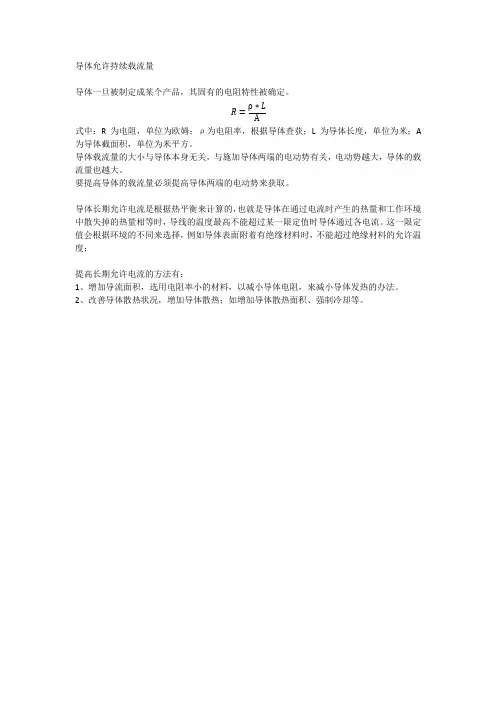

导体允许持续载流量
导体一旦被制定成某个产品，其固有的电阻特性被确定。
ρ∗L
R=
式中：R为电阻，单位为欧姆；ρ为电阻率，根据导体查获；L为导体长度，单位为米；A 为导体截面积，单位为米平方。
导体载流量的大小与导体本身无关，与施加导体两端的电动势有关，电动势越大，导体的载流量也越大。
要提高导体的载流量必须提高导体两端的电动势来获取。
导体长期允许电流是根据热平衡来计算的，也就是导体在通过电流时产生的热量和工作环境中散失掉的热量相等时，导线的温度最高不能超过某一限定值时导体通过各电流。
这一限定值会根据环境的不同来选择，例如导体表面附着有绝缘材料时，不能超过绝缘材料的允许温度；
提高长期允许电流的方法有；
1、增加导流面积，选用电阻率小的材料，以减小导体电阻，来减小导体发热的办法。
2、改善导体散热状况，增加导体散热；如增加导体散热面积、强制冷却等。

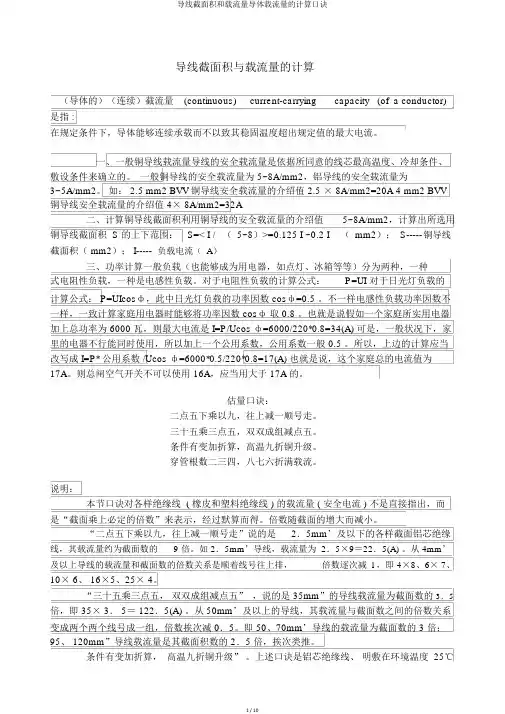

导线截面积与载流量的计算（导体的）（连续）截流量(continuous) current-carrying capacity (of a conductor) 是指 :在规定条件下，导体能够连续承载而不以致其稳固温度超出规定值的最大电流。
一、一般铜导线载流量导线的安全载流量是依据所同意的线芯最高温度、冷却条件、敷设条件来确立的。
一般铜导线的安全载流量为 5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如： 2.5 mm2 BVV铜导线安全载流量的介绍值 2.5 × 8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的介绍值 4× 8A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的介绍值5~8A/mm2，计算出所选用铜导线截面积 S 的上下范围：S=< I /（5~8）>=0.125 I ~0.2 I（mm2）；S-----铜导线截面积（ mm2）； I-----负载电流（A）三、功率计算一般负载（也能够成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式： P=UIcosф，此中日光灯负载的功率因数 cosф=0.5 。
不一样电感性负载功率因数不一样，一致计算家庭用电器时能够将功率因数 cosф取 0.8 。
也就是说假如一个家庭所实用电器加上总功率为 6000 瓦，则最大电流是 I=P/Ucos ф=6000/220*0.8=34(A) 可是，一般状况下，家里的电器不行能同时使用，所以加上一个公用系数，公用系数一般 0.5 。
所以，上边的计算应当改写成 I=P* 公用系数 /Ucos ф=6000*0.5/220*0.8=17(A) 也就是说，这个家庭总的电流值为17A。
则总闸空气开关不可以使用 16A，应当用大于 17A 的。
估量口诀：二点五下乘以九，往上减一顺号走。
