电度表的安装详解

智能电表的安装和使用方法介绍智能电表是一种新型的电能计量设备，通过数字技术实现电量的测量、传输和管理。

相比传统的电表，智能电表具有更高的精度、更多的功能和更便捷的使用方式。

本文将介绍智能电表的安装和使用方法，以帮助用户了解如何正确地安装和使用智能电表。

一、智能电表的安装方法智能电表的安装一般由专业人员进行，但用户需要了解安装的基本流程和注意事项。

以下是智能电表的安装方法介绍：1.断电：在安装前，务必确保断掉电表的电源，避免电击和设备损坏。

2.选择合适的安装位置：智能电表应安装在通风良好、干燥、不受阳光直射和水汽影响的地方。

同时，安装位置应方便专业人员进行维护。

3.连接电缆：根据电表的接线要求，正确连接进线和出线，并保持接线牢固。

接线时，应注意导线的标号和规格，确保连接正确无误。

4.固定智能电表：安装时，务必确保智能电表稳固、牢固地安装在电表箱上。

可使用螺丝固定电表，确保不会因松动而影响正常使用。

5.接通电源：完成上述步骤后，可接通电源，并关注智能电表的指示灯和屏幕显示，确保电表正常工作。

注意事项：在进行以上安装步骤时，用户务必遵守相关安全规范，如穿戴绝缘手套、鞋、帽等。

如果对安装不熟悉或不具备相关技能，建议请专业人员进行安装。

二、智能电表的使用方法安装完智能电表后，用户需要了解如何正确地使用它。

以下是智能电表的使用方法介绍：1.查询电量：智能电表通常具有显示屏，用户可以通过查询显示屏上的电量信息来了解用电情况。

一般来说，电量信息包括总电量、当前电流、电压等，用户可以通过这些信息来监控用电情况和进行电量管理。

2.智能功能的使用：智能电表通常具有远程抄表和远程控制等智能功能。

用户可以通过相关软件或平台，实现远程查询电量、用电报表生成、电费缴纳等操作。

通过这些智能功能，用户能够更加方便地管理电力使用和节能。

3.故障排除：如果用户遇到智能电表工作异常或有其他问题时，可以参考产品说明书或联系供应商进行故障排除。

电表安装方法
电表是家庭和商业建筑中必不可少的设备，它用于测量和记录用电量。

正确安
装电表是保障用电安全和准确计费的重要环节。

下面，我们将介绍电表安装的方法，希望对您有所帮助。

首先，选择安装位置。

电表应该安装在通风良好、干燥、无腐蚀性气体和有防
火措施的地方。

同时，应该离热源、湿气和腐蚀性气体远离，以确保电表的正常工作和使用寿命。

其次，安装支架。

在安装电表之前，需要先安装支架。

支架的选择应该符合电
表的尺寸和重量要求，安装时要保证支架牢固、稳定，能够承受电表的重量。

接着，连接电表。

在连接电表之前，需要先切断供电。

然后按照电表说明书上
的接线图，正确连接电表的线路。

在接线时，要注意线路的绝缘和连接的牢固性，以确保电表的正常工作和安全使用。

然后，调试电表。

当电表安装好并连接好电源之后，需要进行调试。

打开电源，检查电表的显示是否正常，是否能够准确记录用电量。

如果发现异常，应及时排除故障，确保电表的正常使用。

最后，进行验收和封存。

安装完成后，需要由相关部门进行验收，确认电表安
装符合规定标准。

验收通过后，需要对电表进行封存，防止他人私自调整和损坏电表，保障用电安全和计费准确。

总之，电表的安装是一项细致的工作，需要严格按照规定流程和标准进行。

只
有确保电表安装正确、牢固、准确，才能保障用电安全和计费准确。

希望以上内容对您有所帮助，谢谢阅读。

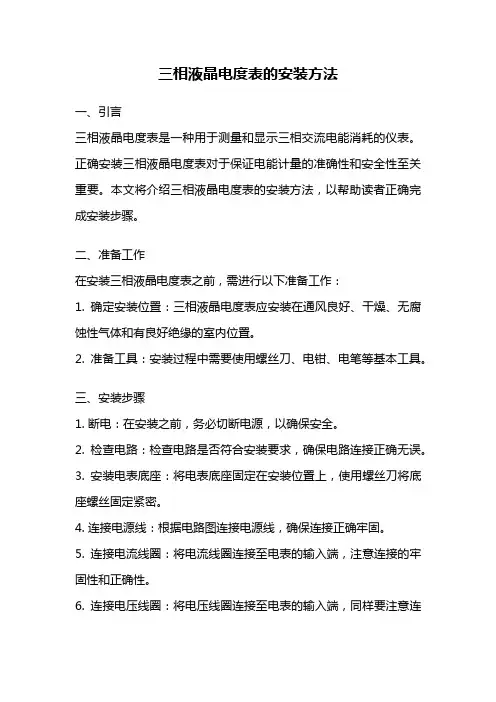

三相液晶电度表的安装方法一、引言三相液晶电度表是一种用于测量和显示三相交流电能消耗的仪表。

正确安装三相液晶电度表对于保证电能计量的准确性和安全性至关重要。

本文将介绍三相液晶电度表的安装方法，以帮助读者正确完成安装步骤。

二、准备工作在安装三相液晶电度表之前，需进行以下准备工作：1. 确定安装位置：三相液晶电度表应安装在通风良好、干燥、无腐蚀性气体和有良好绝缘的室内位置。

2. 准备工具：安装过程中需要使用螺丝刀、电钳、电笔等基本工具。

三、安装步骤1. 断电：在安装之前，务必切断电源，以确保安全。

2. 检查电路：检查电路是否符合安装要求，确保电路连接正确无误。

3. 安装电表底座：将电表底座固定在安装位置上，使用螺丝刀将底座螺丝固定紧密。

4. 连接电源线：根据电路图连接电源线，确保连接正确牢固。

5. 连接电流线圈：将电流线圈连接至电表的输入端，注意连接的牢固性和正确性。

6. 连接电压线圈：将电压线圈连接至电表的输入端，同样要注意连接的牢固性和正确性。

7. 连接通讯线路：根据需要，连接电表的通讯线路，以实现数据传输和监控功能。

8. 安装电表：将电表固定在底座上，确保安装牢固稳定。

9. 接通电源：在确认安装无误后，接通电源，进行电能计量。

四、注意事项1. 安全第一：在安装过程中，务必保持安全意识，严禁触摸裸露的电线和电器部件。

2. 正确接线：在连接电源线、电流线圈和电压线圈时，务必按照电路图要求正确连接，避免接错线路。

3. 牢固稳定：安装电表时，要确保电表底座和电表的连接紧密稳固，以防止松动或掉落。

4. 防潮防尘：三相液晶电度表应安装在干燥、通风良好的环境中，以防止潮湿和尘埃对电表的影响。

5. 定期检查：安装完成后，应定期检查电表的工作情况和连接线路的牢固性，确保电能计量的准确性和安全性。

五、总结本文介绍了三相液晶电度表的安装方法，包括准备工作、具体安装步骤和注意事项。

正确安装三相液晶电度表是保证电能计量准确性和安全性的重要环节，希望本文能为读者提供实用的指导，使他们能够顺利完成安装工作。

电工教程：电能表正确接线图解法和接线注意事项单相电能表一般都是直入式电表，接线方法如图：
单相电表接线实物图
当电流超过100A时，我们可以采用三相电源、三相电表；如果没有三相电或者不得不用单相电，那就必须要采用互感型单相电表配合电流互感器使用。

它的接线方法如下：
三相电能表接线
三相电表分直入式和互感式两大类，直入式三相电表最大电流也是100A。

当电流超过100A时，也必须要采用三相互感式电表并配合电流互感器使用。

直入式电表接线如图所示：
互感式三相电表接线如图所示：
关于电表接线注意事项
不管是三相互感式电表还是单相互感式电表，接线时必须注意以下几点：
S1必须接1、S2接3，不能接反；否则都会出现电表反转
火线必须从互感器的P1面穿入，从P2面穿出；否则都会出现电表反转
规范要求连接S1、S2的导线必须用2.5平方以上的铜线（注意是铜芯线）
为了防止电流互感器开路产生的高压，电流互感器S1或者S2必须接地，一般接在配电箱的地排上或者和地线连接起来。

电表安装流程1. 准备工作在安装电表之前，需要进行一些准备工作以确保安装顺利进行。

准备工作包括以下几个步骤：1.1 准备相关材料和工具•电表和电表底座•电表连接线•墙壁安装支架•螺丝、螺母和膨胀管等安装配件•电表安装工具：扳手、电钳、螺丝刀等1.2 确定安装位置根据电表的用途和具体需求，确定安装位置。

一般来说，电表安装在房屋外侧墙壁上，高度应适中，方便使用和读取数据。

1.3 检查电表安装环境确保安装环境符合电表安装要求，包括：•墙面平整、垂直并且够坚固，能够承受电表的重量。

•安装位置附近没有导电物体和易燃物品。

•安装位置附近有电源供应，以便进行连接。

1.4 关断电源在安装过程中，为了安全起见，必须将电源关断。

找到主断路器，将其切换到关闭位置，确保没有电流通过。

2. 安装电表安装电表是电表安装流程的核心步骤。

安装电表的具体步骤如下：2.1 固定安装支架将墙壁安装支架按照预定位置固定在墙面上。

使用螺丝和膨胀管等配件，确保支架稳固并能承受电表的重量。

2.2 安装电表底座将电表底座与支架连接。

根据电表底座的形式和型号，使用相应的工具和配件将电表底座安装在支架上。

2.3 连接电表线缆将电表连接线缆与电表底座连接。

根据电表线缆的性质，使用电钳等工具将线缆与底座进行正确连接，确保连接牢固和电流畅通。

2.4 安装电表将电表安装在底座上。

根据电表的型号和安装方式，使用扳手等工具将电表固定在底座上，确保电表牢固并与底座连接良好。

3. 连接电源完成电表的安装后，需要进行电源的连接。

连接电源的具体步骤如下：3.1 确认接线方式根据电表安装环境和电源情况，确定电表的接线方式。

一般来说，电表的接线方式有单相和三相两种。

3.2 连接主线根据接线方式，将主线与电表连接。

使用电钳等工具，将主线正确无误地接入电表的接线端子上，确保接触良好且不松动。

3.3 连接负载线对于有负载的电表，需要将负载线与电表连接。

将负载线正确接入电表的负载端子上，确保接触良好且不松动。

电度表安装施工方案一、安装前准备1、安装环境评估1.1、环境条件检查评估电度表安装位置的环境条件，包括温度、湿度、振动等因素。

确保安装环境符合电度表的工作规范，避免不利于设备正常运行的条件存在。

1.2、安全性考虑检查安装位置附近的安全情况，确保没有火灾、爆炸或其他危险因素。

确保工作区域有足够的通风，并提供必要的防护设备，如手套和护目镜。

2、安装材料准备2.1、电度表及配件确保已获得正确型号和规格的电度表。

检查电度表配件，如固定螺丝、连接线等，确保配件齐全。

2.2、电缆和线缆根据电度表的安装要求，准备符合标准的电缆和线缆。

选择合适的导线截面，以满足电流负载要求。

2.3、固定设备准备合适的固定设备，如膨胀螺栓、螺母等，以确保电度表安装牢固。

2.4、互感器（如果适用）如使用电流互感器，确保已获得正确规格的互感器。

检查互感器的连接线，确保线缆符合标准要求。

3、安装工具准备3.1、基本工具确保具备基本的电工工具，如扳手、螺丝刀、电缆剪切工具等。

提前检查这些工具的状态，确保其正常工作。

3.2、测试仪器准备必要的测试仪器，如万用表、电流表、电压表等。

校准测试仪器，确保其准确度。

3.3、安全工具提供安全工具，如绝缘手套、护目镜等，以确保安装人员的安全。

二、施工前检查1、电度表完好性检查检查电度表外壳和显示屏是否完好无损。

确保电度表内部元件没有明显的物理损伤。

检查电度表的密封性能，防止湿气或异物进入。

2、电路连接检查仔细检查电度表的电路板，确保没有焊接或连接部分出现松动或脱落。

检查连接点，确保电缆连接头和接线端子紧固可靠。

3、电源稳定性检查确保电度表的工作电源稳定，符合电度表技术参数的电压和频率要求。

如果有备用电源，验证备用电源的正常工作状态。

4、环境条件检查检查安装环境的温度、湿度等条件，确保符合电度表的工作规范。

如有需要，采取必要的环境调节措施，以确保电度表在正常范围内工作。

5、安全检查检查安装现场的安全设施，包括灭火器、急救箱等。

电能表的使用说明专门用来计量某一时间段电能累计值的仪表叫做电能表，俗称电度表、火表。

一、分类按结构及工作原理分为感应式电能表、电子式电能表。

按安装接线方式：直接接入式、间接接入式按用途分为：有功电能表、无功电能表、复费率分时电能表、预付费电能表等。

二、铭牌和额定值（如图1所示）图11.型号D——用在前面表示电能表, 如DD862；用在后面表示多功能，如DTSD855DD－单相, 如DD862DT－三相四线, 如DT862DS－三相三线,如DS862F－复费率, 如DDSF855Y－预付费, 如DDSY855S－电子式, 如DDS855 2.额定电压：大多数为220v,也有380v、110v和36v。

3.额定基本电流和最大电流括号前的电流值叫额定基本电流，是作为计算负载基数电流值的，括号内的电流叫额定最大电流，是能使电表长期正常工作，而误差与温升完全满足规定要求的最大电流值。

电度表的基本电流和最大电流是我们选择电度表的重要依据。

根据公式I=P/U可知：电度表的电流I>电器总功率P/单相电压220V温馨提示：超负荷用电是不安全的,它是引发电气火灾的主要原因。

4.电能表常数2000r/kwh接在该电能表上的用电器，每消耗1kW·h 的电能，电能表上的转盘转2000转三、接线原则使用单相电度表，电流线圈与负载串联，电压线圈与负载并联，两线圈的同名端应接在电源的同一极性端。

单相电度表接线盒中标明的四个接线端钮，连接时只要按照1、3端接电源，2、4端接负载即可，如图2所示。

图2单相电能表接线盒内的四个接线端子，从左向右编号分别为1、2、3、4。

可记作火线1进2出，中线3进4出，如图3所示。

图2如果被测负载电流较大，不宜采用电能表直入式接法时，可以将电能表与电流互感器配合起来计量负载消耗的电能，如图4所示，此时负载消耗的电能等于电度表读数乘以电流互感器变比。

图4四、三相电能测量1.对称三相四线制电能的测量接线图如图5所示。
