家用电度表(电能表)安装注意事项在对居民用电能表来说，安装地点应符合7点要求：1. 电度表(电能表)应安装在光明、干燥和易于抄表的地方。
电能表环境温度一般应在0～40摄氏度之间(以15～20摄氏度较好)，与加热系统的距离应不小于0.5米。
温度过高或过低或变化猛烈时，将会影响计量的精确度。
2. 电能表安装地点应无易燃易爆物品和潮湿易腐蚀气体，无严峻污秽，无强磁场的干扰。
3. 几块单相电度表(电能表)安装在一起，每块之间距离应保持在50毫米以上，电能表的水平中心线距地面高度应在1.8～2米之间。
4.电能表安装地点与带电部分距离应符合要求，电压为380伏时，电能表表电体之间的安装遮栏应为0.5米，无遮栏时为0.7米。
5. 低压用户计费电能表(包括电流互感器)不允许在10%额定负荷以下，或负荷超过额定值125%以上运行。
6. 安装时，应保证电度表(电能表)与地面保持方向垂直，且各电度表(电能表)的间隔全都。
外壳应接地良好，表盖密封严密。
耳封尾封齐全，接线正确。
接至电能表的导线应使用铜芯线，截面积不小于1.5平方毫米。
导线中间不应有接头，线头导线金属部分不外露。
端子接头接触良好。
整齐美观，每根线头均应编号拴牌。
7. 另外，电度表(电能表)电压端连接片不准解开，表盆转向或转动应正常。
在多雷地区，应在表前安装低压避雷器或防电间隙。
最终，提示用户，在日常使用中，可以通过观看电能表外观有无特别来初步推断电能表是否损坏。
假如发觉玻璃窗里面有白、黄色斑痕及线圈绝缘烧损的异物、电能表表尾烧焦、塑料表盖变形等状况，则说明电能表已经烧坏。
发觉问题后，用户不能自行启封拆卸，应准时交由供电企业检修处理。
智能电表的安装和使用方法介绍智能电表是一种新型的电能计量设备，通过数字技术实现电量的测量、传输和管理。
相比传统的电表，智能电表具有更高的精度、更多的功能和更便捷的使用方式。
本文将介绍智能电表的安装和使用方法，以帮助用户了解如何正确地安装和使用智能电表。
一、智能电表的安装方法智能电表的安装一般由专业人员进行，但用户需要了解安装的基本流程和注意事项。
以下是智能电表的安装方法介绍：1.断电：在安装前，务必确保断掉电表的电源，避免电击和设备损坏。
2.选择合适的安装位置：智能电表应安装在通风良好、干燥、不受阳光直射和水汽影响的地方。
同时，安装位置应方便专业人员进行维护。
3.连接电缆：根据电表的接线要求，正确连接进线和出线，并保持接线牢固。
接线时，应注意导线的标号和规格，确保连接正确无误。
4.固定智能电表：安装时，务必确保智能电表稳固、牢固地安装在电表箱上。
可使用螺丝固定电表，确保不会因松动而影响正常使用。
5.接通电源：完成上述步骤后，可接通电源，并关注智能电表的指示灯和屏幕显示，确保电表正常工作。
注意事项：在进行以上安装步骤时，用户务必遵守相关安全规范，如穿戴绝缘手套、鞋、帽等。
如果对安装不熟悉或不具备相关技能，建议请专业人员进行安装。
二、智能电表的使用方法安装完智能电表后，用户需要了解如何正确地使用它。
以下是智能电表的使用方法介绍：1.查询电量：智能电表通常具有显示屏，用户可以通过查询显示屏上的电量信息来了解用电情况。
一般来说，电量信息包括总电量、当前电流、电压等，用户可以通过这些信息来监控用电情况和进行电量管理。
2.智能功能的使用：智能电表通常具有远程抄表和远程控制等智能功能。
用户可以通过相关软件或平台，实现远程查询电量、用电报表生成、电费缴纳等操作。
通过这些智能功能，用户能够更加方便地管理电力使用和节能。
3.故障排除：如果用户遇到智能电表工作异常或有其他问题时，可以参考产品说明书或联系供应商进行故障排除。

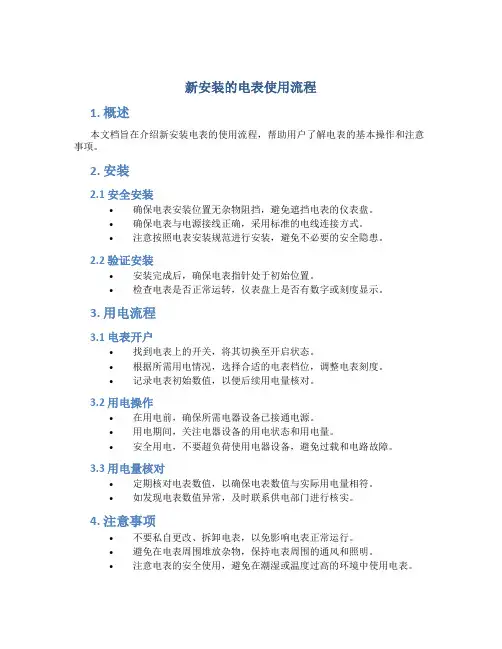

新安装的电表使用流程1. 概述本文档旨在介绍新安装电表的使用流程，帮助用户了解电表的基本操作和注意事项。
2. 安装2.1 安全安装•确保电表安装位置无杂物阻挡，避免遮挡电表的仪表盘。
•确保电表与电源接线正确，采用标准的电线连接方式。
•注意按照电表安装规范进行安装，避免不必要的安全隐患。
2.2 验证安装•安装完成后，确保电表指针处于初始位置。
•检查电表是否正常运转，仪表盘上是否有数字或刻度显示。
3. 用电流程3.1 电表开户•找到电表上的开关，将其切换至开启状态。
•根据所需用电情况，选择合适的电表档位，调整电表刻度。
•记录电表初始数值，以便后续用电量核对。
3.2 用电操作•在用电前，确保所需电器设备已接通电源。
•用电期间，关注电器设备的用电状态和用电量。
•安全用电，不要超负荷使用电器设备，避免过载和电路故障。
3.3 用电量核对•定期核对电表数值，以确保电表数值与实际用电量相符。
•如发现电表数值异常，及时联系供电部门进行核实。
4. 注意事项•不要私自更改、拆卸电表，以免影响电表正常运行。
•避免在电表周围堆放杂物，保持电表周围的通风和照明。
•注意电表的安全使用，避免在潮湿或温度过高的环境中使用电表。
5. 故障排除若在使用过程中遇到以下问题，请尽快联系供电部门进行排查和修复： - 电表无数据显示或显示异常。
- 电表计量数值与实际用电量不符。
- 电表发出异常噪音或温度过高。
6. 结束用电6.1 关闭电器设备•关闭所有用电设备，避免长时间空转耗电。
•断开无用的电器设备供电，以减少不必要的电力消耗。
6.2 断电操作•找到电表上的开关，将其切换至关闭状态。
•确认电表指针回到初始位置，表示电表已断电。
7. 总结通过本文档，用户可以了解新安装电表的使用流程，并掌握基本的用电知识和注意事项。
如有任何问题或疑虑，请及时与供电部门联系，以确保电表的正常使用和安全。

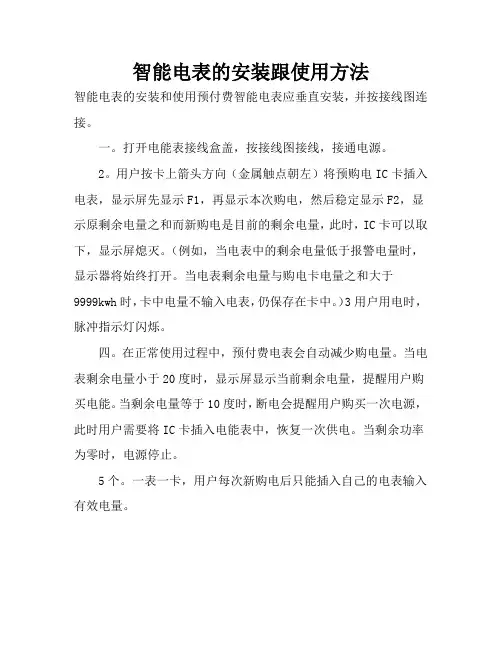

智能电表的安装跟使用方法智能电表的安装和使用预付费智能电表应垂直安装，并按接线图连接。
一。
打开电能表接线盒盖，按接线图接线，接通电源。
2。
用户按卡上箭头方向（金属触点朝左）将预购电IC卡插入电表，显示屏先显示F1，再显示本次购电，然后稳定显示F2，显示原剩余电量之和而新购电是目前的剩余电量，此时，IC卡可以取下，显示屏熄灭。
（例如，当电表中的剩余电量低于报警电量时，显示器将始终打开。
当电表剩余电量与购电卡电量之和大于9999kwh时，卡中电量不输入电表，仍保存在卡中。
）3用户用电时，脉冲指示灯闪烁。
四。
在正常使用过程中，预付费电表会自动减少购电量。
当电表剩余电量小于20度时，显示屏显示当前剩余电量，提醒用户购买电能。
当剩余电量等于10度时，断电会提醒用户购买一次电源，此时用户需要将IC卡插入电能表中，恢复一次供电。
当剩余功率为零时，电源停止。
5个。
一表一卡，用户每次新购电后只能插入自己的电表输入有效电量。
6。
预付费电表的显示通常不亮。
如果用户需要查看剩余电量，可以将IC卡插入电表，此时F1购电显示为零，F2剩余电量，拔卡显示为熄灭。
7号。
用户每次将IC卡插入预付费电表时，电表都会将用户的用电量写回IC卡上。
用户下次购电时，售电管理系统将读取IC卡数据汇总，检查用户是否合法用电。
电力检查员也可以使用检查卡检查用户的用电量。
8个。
供电管理部门根据实际情况设置用户最大用电负荷。
当实际用电负荷超过设定值时，停止供电，仪表显示“E2”，提醒用户减少用电负荷。
用户需要将IC卡插入仪表并恢复供电。

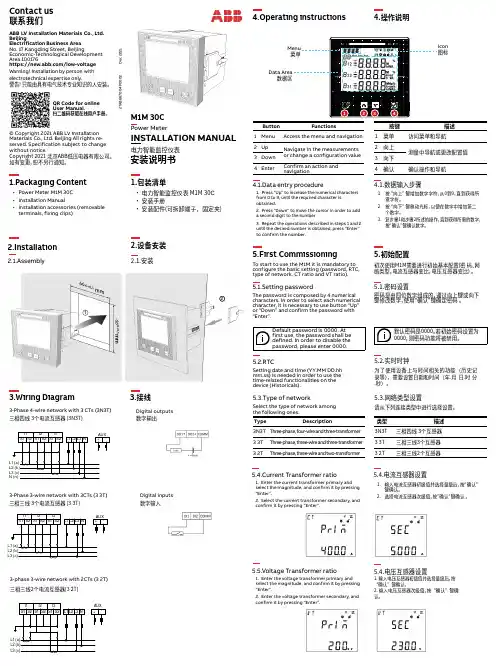

M1M 30CPower MeterINSTALLATION MANUAL ABBQR Code for online User Manual.扫二维码获取在线用户手册。
Contact us ABB LV Installation Materials Co., Ltd. BeijingElectrification Business Area No. 17 Kangding Street, BeijingEconomic-Technological Development Area 100176https:///low-voltage Warning! Installation by person with electrotechnical expertise only.警告! 只能由具有电气技术专业知识的人安装。
92-0+0,8m m92-0+0,8 mm© Copyright 2021 ABB LV Installation Materials Co., Ltd. Beijing All rights re-served. Specification subject to change without notice.4.Operating instructions3-Phase 3-wire network with 3CTs (3 3T)3-phase 3-wire network with 2CTs (3 2T)Button Functions1Menu Access the menu and navigation 2Up Navigate in the measurementsor change a configuration value 3Down 4EnterConfirm an action and navigationIcon Digital inputs4.1.Data entry procedure1. Press “Up” to increase the numerical characters from 0 to 9, until the required character is obtained.Press “Down” to move the cursor in order to add Repeat the operations described in steps 1 and 2 until the desired number is obtained, press “Enter” To start to use the M1M it is mandatory to configure the basic setting (password, RTC, type of network, CT ratio and VT ratio).The password is composed by 4 numericalcharacters. In order to select each numerical character, it is necessary to use button “Up” or “Down” and confirm the password with select the magnitude, and confirm it by pressing “Enter”.2. Select the current transformer secondary, and confirm it by pressing “Enter”.5.5.Voltage Transformer ratio1. Enter the voltage transformer primary and select the magnitude, and confirm it by pressing “Enter”.2. Enter the voltage transformer secondary, and confirm it by pressing “Enter”.1.包装清单•电力智能监控仪表 M1M 30C •安装手册2.1.安装电力智能监控仪表Copyright 2021 北京ABB低压电器有限公司。
电表安装流程1. 准备工作在安装电表之前，需要进行一些准备工作以确保安装顺利进行。
准备工作包括以下几个步骤：1.1 准备相关材料和工具•电表和电表底座•电表连接线•墙壁安装支架•螺丝、螺母和膨胀管等安装配件•电表安装工具：扳手、电钳、螺丝刀等1.2 确定安装位置根据电表的用途和具体需求，确定安装位置。
一般来说，电表安装在房屋外侧墙壁上，高度应适中，方便使用和读取数据。
1.3 检查电表安装环境确保安装环境符合电表安装要求，包括：•墙面平整、垂直并且够坚固，能够承受电表的重量。
•安装位置附近没有导电物体和易燃物品。
•安装位置附近有电源供应，以便进行连接。
1.4 关断电源在安装过程中，为了安全起见，必须将电源关断。
找到主断路器，将其切换到关闭位置，确保没有电流通过。
2. 安装电表安装电表是电表安装流程的核心步骤。
安装电表的具体步骤如下：2.1 固定安装支架将墙壁安装支架按照预定位置固定在墙面上。
使用螺丝和膨胀管等配件，确保支架稳固并能承受电表的重量。
2.2 安装电表底座将电表底座与支架连接。
根据电表底座的形式和型号，使用相应的工具和配件将电表底座安装在支架上。
2.3 连接电表线缆将电表连接线缆与电表底座连接。
根据电表线缆的性质，使用电钳等工具将线缆与底座进行正确连接，确保连接牢固和电流畅通。
2.4 安装电表将电表安装在底座上。
根据电表的型号和安装方式，使用扳手等工具将电表固定在底座上，确保电表牢固并与底座连接良好。
3. 连接电源完成电表的安装后，需要进行电源的连接。
连接电源的具体步骤如下：3.1 确认接线方式根据电表安装环境和电源情况，确定电表的接线方式。
一般来说，电表的接线方式有单相和三相两种。
3.2 连接主线根据接线方式，将主线与电表连接。
使用电钳等工具，将主线正确无误地接入电表的接线端子上，确保接触良好且不松动。
3.3 连接负载线对于有负载的电表，需要将负载线与电表连接。
将负载线正确接入电表的负载端子上，确保接触良好且不松动。
单相电度表的安装和接线方法单相电度表是一种用于测量电度数的仪器,通常用于学校、企业、政府机构等场所。
安装单相电度表需要考虑多方面的因素,包括表的型号、安装位置、电源等。
本文将介绍单相电度表的安装和接线方法。
一、单相电度表的型号和安装位置单相电度表有多种型号,不同型号的电度表在安装位置和方式上可能会有所不同。
一般来说,单相电度表应该安装在工作区域,避免受到干扰。
在工作区域内,电度表应该距离电线和其他设备有一定的距离,以确保测量的准确性。
二、单相电度表的接线方法单相电度表通常由三个部分组成:表盘、表针和电能计量单元。
接线方式如下:1. 连接电源单相电度表需要连接电源才能正常工作。
连接电源的方式有多种,常见的有插头式、接线柱式和接线棒式等。
连接电源时,需要根据电度表的型号和接线方式选择合适的插头或接线柱。
2. 连接表盘单相电度表的表盘通常有两个,一个用于显示电能度数,另一个用于显示时间。
连接表盘时,需要将表盘的电源插头连接到电源插座上,然后将表盘连接到电度表上。
3. 连接表针单相电度表的表针通常有两个,一个用于测量电流,另一个用于测量电压。
连接表针时,需要将表针的电源插头连接到电源插座上,然后将表针连接到电度表的表头上。
4. 连接电能计量单元单相电度表的电能计量单元用于计量电能,通常由两个部分组成:计量芯片和显示屏。
连接电能计量单元时,需要将计量芯片的电源插头连接到电源插座上,然后将计量芯片连接到电度表的表头上。
单相电度表的安装和接线方法需要考虑多方面的因素。
安装单相电度表时,应该根据电度表的型号和安装位置选择合适的方式,确保测量的准确性和安全性。
此外,还需要确保电源的连接安全可靠,以确保电度表能够正常工作。
电度表安装施工方案一、安装前准备1、安装环境评估1.1、环境条件检查评估电度表安装位置的环境条件，包括温度、湿度、振动等因素。
确保安装环境符合电度表的工作规范，避免不利于设备正常运行的条件存在。
1.2、安全性考虑检查安装位置附近的安全情况，确保没有火灾、爆炸或其他危险因素。
确保工作区域有足够的通风，并提供必要的防护设备，如手套和护目镜。
2、安装材料准备2.1、电度表及配件确保已获得正确型号和规格的电度表。
检查电度表配件，如固定螺丝、连接线等，确保配件齐全。
2.2、电缆和线缆根据电度表的安装要求，准备符合标准的电缆和线缆。
选择合适的导线截面，以满足电流负载要求。
2.3、固定设备准备合适的固定设备，如膨胀螺栓、螺母等，以确保电度表安装牢固。
2.4、互感器（如果适用）如使用电流互感器，确保已获得正确规格的互感器。
检查互感器的连接线，确保线缆符合标准要求。
3、安装工具准备3.1、基本工具确保具备基本的电工工具，如扳手、螺丝刀、电缆剪切工具等。
提前检查这些工具的状态，确保其正常工作。
3.2、测试仪器准备必要的测试仪器，如万用表、电流表、电压表等。
校准测试仪器，确保其准确度。
3.3、安全工具提供安全工具，如绝缘手套、护目镜等，以确保安装人员的安全。
二、施工前检查1、电度表完好性检查检查电度表外壳和显示屏是否完好无损。
确保电度表内部元件没有明显的物理损伤。
检查电度表的密封性能，防止湿气或异物进入。
2、电路连接检查仔细检查电度表的电路板，确保没有焊接或连接部分出现松动或脱落。
检查连接点，确保电缆连接头和接线端子紧固可靠。
3、电源稳定性检查确保电度表的工作电源稳定，符合电度表技术参数的电压和频率要求。
如果有备用电源，验证备用电源的正常工作状态。
4、环境条件检查检查安装环境的温度、湿度等条件，确保符合电度表的工作规范。
如有需要，采取必要的环境调节措施，以确保电度表在正常范围内工作。
5、安全检查检查安装现场的安全设施，包括灭火器、急救箱等。
家用电度表使用知识电度表是一种累计用电量的计量仪表，俗称“火表”、“电表”，每家每户都在用。
近几年，伴随着我国经济的高速发展，不论城乡，家用电器越来越多，前几年安装的电度表已普遍过载使用，导致计量不准、烧毁电度表甚至引起火灾的事故时有发生。
因此，多数家庭需要更换电度表，应购买咋样的电度表以及有关电度表的知识成为城乡居民普遍关心的问题。
今就这方面的知识介绍如下。
1．电度表的分类与规格电度表有单相电度表和三相电度表两大类。
家庭中使用单相电度表。
电度表的规格有电压、电流和频率三项。
单相电度表电压有110 V和220 V，我国为220 V；频率有50 Hz和60 Mz，我国为50 Hz；电流有l A、2．5A、3．5 A、10 A等。
从工作原理上分有：传统的感应式电度表和近几年开发的电子式电度表。
其中家用感应式电度表主要由串联电磁铁(线圈和负载串联)、并联电磁铁(线圈和负载并联)、铝盘和记数机构组成。
电子式电度表采用大规模专用集成电路，高可靠性步进电机等先进技术制造。
具有：高精度、高灵敏度、宽负荷(电流过载倍数>6倍)、低功耗(电表自身耗电<1 W)、使用寿命长、重量轻、潜动小等优。
目前，感应式电能表在国内应用广泛。
它有：它具有结构简单、电流特性好、工作性能稳定、维修工作量小等优点。
2。
电能表采购知识（1）规范采用符合中国居民供电标准的电度表。
也就是说，选择一个220伏/50赫兹的电度表。
不要使用110伏、60赫兹的电度表。
（2）容量是选择电度表的关键。
估计家用电器的总负载电流（家用电器的额定电流通常用名牌标明），估计未来5年或更长时间内家用电器将增加多少功率。
根据总负荷电流和未来家用电器的功率值，选择电能表。
由于家庭用电量波动较大，电能表在设计中具有较大的过载能力。
一般来说，前几年生产的普通电度表的过载能力是原来的两倍，目前已经生产出4倍和6倍过载能力的国产电度表。
例如，额定电流为5 a、过载4次的电度表，可以在铭牌上标注“5（20）a”。
