单相电度表的安装

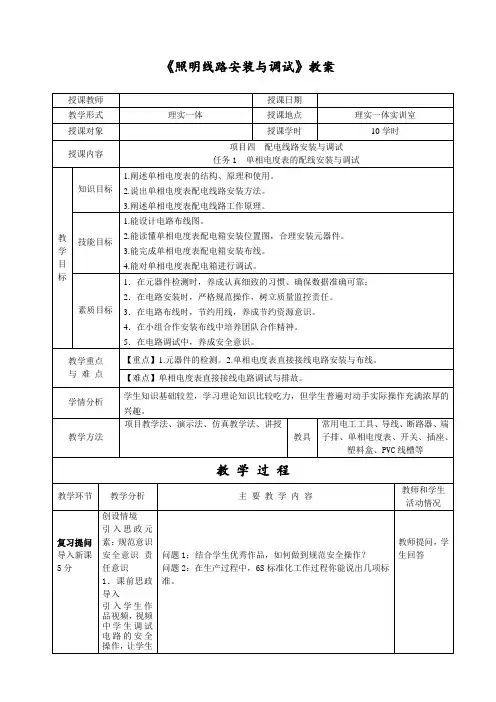

《照明线路安装与调试》教案一、单相电度表电度表又称电能表，是用来对用户的用电量进行计量的仪表。

按电源相数分有单相电度表和三相电度表，在小容量照明配电板上，大多使用单相电度表。

1. 电度表的选择选择电度表时，应考虑照明灯具和其他用电器具的总耗电量，电度表的额定电流应大于室内所有用电器具的总电流，电度表所能提供的电功率为额定电流和额定电压的乘积。

2.电度表的安装单相电度表一般应安装在配电板的左边，而开关应安装在配电板的右边，与其他电器的距离大约为60mm。

安装时应注意，电度表与地面必须垂直，其中心离地面的垂直高度在1.4~1.8m,否则将会影响电度表计数的准确性。

3.电度表的接线单相电度表的接线盒内有四个接线端子，自左向右为①、②、③、④编号。

接线方法是①、③接进线，②、④接出线，接线方法如图4-1所示，4-1a）单相电度表实物图，4-1b）单相电度表原理图。

4.工作原理单相电度表原理图如图4-1（b）所示，其工作原理：电度表工作时，电流线圈和电压线圈产生交变磁场，使铝盘感应出的涡流与交变磁场相互作用，驱使铝盘传动，制动部分的永久磁铁在铝盘转动时产生制动力矩，使铝盘的转速和被测功率成正比，这样铝盘的转数就能反应被测电能的大小。

再通过电度表的传动结构计算出在一定时间内的转数，从而累计出电能。

二、低压配电箱1.配电箱的安装要求2.配电箱的配线要求三、电源插座的安装电源插座是各种用电器具的供电点，一般不用开关控制，只串接瓷保险盒或直接接入电源。

单相插座分双孔和三孔，三相插座为四孔。

照明线路上常用单相插座，使用时最好选用扁孔的三孔插座，它带有保护接地，可避免发生用电事故。

合作讨论（由教师提出任务要求，让学生加以解决）实施计划通过视频演示学习单相电度表直接接线电路工作原理、安装布线工艺，根据任务要求选择合适的元器件进行电路安装、调试与排故。

培养了学生的动手、观察、分析能力。

分组操作，每组四人，每人独立完成，教师巡回辅导。

单相电度表的安装与校验方法单相电度表是用来测量电能消耗的仪器，它的安装和校验对于电能计量的准确性至关重要。

本文将介绍单相电度表的安装和校验方法。

一、安装方法1.选择合适的位置：单相电度表应安装在通风良好、干燥、无腐蚀性气体和灰尘的地方。

同时，应避免阳光直射和强磁场的影响。

2.安装电表底座：将电表底座固定在安装位置的墙壁上，确保底座与墙壁之间有足够的空间，便于安装和维修。

3.连接电源线：根据电表的接线图，将电源线连接到电表的相应端子上。

确保接线牢固、绝缘良好，避免短路和漏电的情况发生。

4.连接电路线：将要测量电能消耗的电路线连接到电表的相应端子上。

同样要确保接线牢固、绝缘良好，避免电流泄漏和测量误差。

5.安装电表盖板：将电表盖板安装在电表上，确保盖板与电表底座紧密贴合，防止灰尘和水分进入电表内部。

二、校验方法1.检查电表的标定参数：校验前，首先要查看电表的标定参数是否符合要求，包括额定电流、额定电压和准确度等。

如果发现与要求不符，应及时更换或调整电表。

2.校验电表的零位误差：断开电路，通过接线盒连接一个已知准确的标准电阻，然后接通电路，将电表调整到零位。

观察电表指针或数字显示是否与标准电阻一致，如果有偏差，则需要进行零位校准。

3.校验电表的量程误差：通过改变电路中的电阻或电压，逐步调整电流或电压大小，观察电表指针或数字显示是否与实际值一致。

如果有偏差，则需要进行量程校准。

4.校验电表的频率响应：通过改变电路中的频率，观察电表指针或数字显示是否与实际值一致。

如果有偏差，则需要进行频率响应校准。

5.校验电表的温度影响：通过改变环境温度，观察电表指针或数字显示是否与实际值一致。

如果有偏差，则需要进行温度影响校准。

6.校验电表的相位误差：通过改变电路中的相位角，观察电表指针或数字显示是否与实际值一致。

如果有偏差，则需要进行相位校准。

7.校验电表的阻抗：通过改变电路中的负载，观察电表指针或数字显示是否与实际值一致。

单相电度表的安装和接线方法单相电度表是一种用于测量电度数的仪器,通常用于学校、企业、政府机构等场所。

安装单相电度表需要考虑多方面的因素,包括表的型号、安装位置、电源等。

本文将介绍单相电度表的安装和接线方法。

一、单相电度表的型号和安装位置单相电度表有多种型号,不同型号的电度表在安装位置和方式上可能会有所不同。

一般来说,单相电度表应该安装在工作区域,避免受到干扰。

在工作区域内,电度表应该距离电线和其他设备有一定的距离,以确保测量的准确性。

二、单相电度表的接线方法单相电度表通常由三个部分组成:表盘、表针和电能计量单元。

接线方式如下:1. 连接电源单相电度表需要连接电源才能正常工作。

连接电源的方式有多种,常见的有插头式、接线柱式和接线棒式等。

连接电源时,需要根据电度表的型号和接线方式选择合适的插头或接线柱。

2. 连接表盘单相电度表的表盘通常有两个,一个用于显示电能度数,另一个用于显示时间。

连接表盘时,需要将表盘的电源插头连接到电源插座上,然后将表盘连接到电度表上。

3. 连接表针单相电度表的表针通常有两个,一个用于测量电流,另一个用于测量电压。

连接表针时,需要将表针的电源插头连接到电源插座上,然后将表针连接到电度表的表头上。

4. 连接电能计量单元单相电度表的电能计量单元用于计量电能,通常由两个部分组成:计量芯片和显示屏。

连接电能计量单元时,需要将计量芯片的电源插头连接到电源插座上,然后将计量芯片连接到电度表的表头上。

单相电度表的安装和接线方法需要考虑多方面的因素。

安装单相电度表时,应该根据电度表的型号和安装位置选择合适的方式,确保测量的准确性和安全性。

此外,还需要确保电源的连接安全可靠,以确保电度表能够正常工作。

单相电表的接法
单相电表的接线方式主要有直接接入法和经互感器接入法。

直接接入法适用于负载功率在电度表承受范围内，电流不会导致线圈烧毁的情况。

接线时，根据电度表的接线端子从左至右按1、2、3、4编号，可以选择以下两种方式：一是1、3接进线，2、4接出线；二是1、2接进线，3、4接出线。

无论采用哪种接法，相线（火线）必须接入电表的电流线圈端子。

经互感器接入法适用于测量大电流的单相电路的用电量，通过电流互感器进行电流变换。

具体接法有两种：一是在电度表内5和1端未断开时，互感器的K2端子禁止接地；二是在电度表内5和1端短接片已断开时，互感器的K2端子应该接地。

同时，电压线圈应接于电源两端。

除了上述两种接线方式，还有一种经电压互感器接入法，适用于高电压大电流的单相电路。

接线时，将电压互感器的二次侧接入电度表的3和4端子，一次侧接电源。

同时，电流线圈应接于电度表的1和3端子，电压线圈应接于电度表的2和4端子。

这种方式可以测量高电压大电流的单相电路的用电量。

以上内容仅供参考，如需更全面准确的信息，可咨询专业的电工。

在操作时请务必注意安全，遵守相关规定，使用绝缘工具。

1。

单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线一、呆板式电度表的型号及其含义。

电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。

如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。

1、类别代号:D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。

表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。

3、筹划序号用阿拉伯数字表示。

每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。

二、呆板式三相四线电度表的读法1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。

2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。

以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。

即：实际用电量=实际读数×倍率3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。

匝数，指互感器内圈导线的条数，不指外圈。

一般计量收费时，大多不计小数位的读数。

三、一度电是多少关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。

如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。

例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。

单相电表安装施工方案
在进行单相电表的安装施工时，需要按照以下步骤进行操作，以确保安全、稳定地完成电表的安装工作。

施工前准备
在进行施工前，首先需要准备好必要的工具和材料，包括但不限于：•单相电表
•电表箱
•电线
•电线夹具
•施工工具（如螺丝刀、扳手等）
施工步骤
1.确定安装位置首先需要确定电表的安装位置，一般应选择在离用电
用户较近的地方，方便用户查看电表读数。

2.安装电表箱将电表箱固定在墙面或支架上，确保电表箱安装牢固。

3.连接电线将电线根据布线要求连接到电表的相应位置，确保接线牢
固、接触良好。

4.接通电源在确认电线连接正确无误后，接通电源，检查电表显示是
否正常。

5.检查进行必要的检查工作，确保电表安装无误，电流电压正常。

6.封闭电表箱将电表箱密封，以防止外界环境对电表的影响。

施工注意事项
•在进行操作时，务必断开电源，避免发生触电事故。

•严格按照电路原理进行连接，避免出现短路或其他故障。

•施工完成后，应妥善保管好施工工具和材料，确保安全。

•如有任何问题出现，应及时联系专业电工进行处理。

通过以上步骤和注意事项，可以安全、稳定地完成单相电表的安装施工工作。

希望以上内容对您有所帮助。

241DDS1352单相电子式电能表安装使用说明书V2.2安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落，章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。

本公司保留一切法律权利。

本公司保留对手册所描述之产品规格进行修改的权利，恕不另行通知。

订货前，请垂询当地代理商以获悉本产品的当前规格。

说明书修订记录日期旧版本新版本备注2017.09.20V2.0第一次编订2018.11.12V2.1去除广告敏感词2018.2.26V2.2增加孔径和最大力矩目录1概述 (1)2产品功能 (1)3技术参数 (1)4外形尺寸 (2)5接线与安装 (2)6显示说明 (2)7通信说明 (3)8常见故障的诊断分析及排除方法 (5)1概述DDS1352单相电子式电能表是安科瑞电气所推出的新一代微型电能表。

集测量、计量、LCD显示、通信于一体，其可靠性高具有高稳定性、低功耗、掉电数据保存等优点。

产品符合国家标准GB/T17215.321-2008和企业标准Q31/0114000129C035-2017《导轨式安装电能表企业标准》的要求。

2产品功能功能功能说明功能配置电能计量有功、无功电能计量■电量测量U、I、P、Q、S、PF、F测量■LCD显示8位段式LCD显示■RS485接口，MODBUS-RTU和DL/T645协□通讯议(■：标配；□：可选)3技术参数3.13.2机械特性外形尺寸（长×宽×高）18mm×96mm×70mm3.3环境条件工作温度-25℃~55℃温度范围存储温度-40℃~70℃相对湿度≤95%（无凝露）海拔<2000m4外形尺寸注：接线力矩不应大于4.0N·m。

5接线与安装5.1接线图5.2安装注意事项电能表应安装在室内通风干燥的地方，采用35mm标准导轨方式安装。

安装接线时应按照电能表侧面的接线图进行接线，最好用铜接线头接入。

单相电能表的安装质量对电能计量的影响摘要：随着城乡居民一户一表的工程普及推广，单相电能表的安装数量是相当惊人的。

因直入式电能表接线简单，部分装表人员对电能表的接线质量认识不足、重视不够及技术水平欠佳，结果给电能计量带来了较大的负面影响。

现从电能表的安装位置及其常见的几种接线方式加以分析，说明电能表的安装质量对电能计量的影响。

关键词：电能表倾斜度接线方式电能计量一、安装位置的影响电能表在使用或校验时，若安装位置偏离垂直位置，其基本误差就要发生变化，产生附加误差既所谓的“倾斜附加误差”。

为了消取这种误差，国家计量局发布的jjg307—1988标准中规定，在安装电能表时，对垂直位置的倾斜度不应大于下表规定：电能表对垂直位置的倾斜角度电能表标准规定的允许倾斜角，只是属于负载电流大于50%标定电流的情况，因此，对有较大的驱动力矩，电能表倾斜引起的摩擦力矩的变化可以忽落，而在轻负载情况下，尤其是5%标定电流时，倾斜引起的误差则不可忽视。

而且倾斜角越大，侧压力就越大，产生的倾斜误差也就越大。

产生倾斜误差的主要原因是电能表安装倾斜时将引起圆盘与铁芯和永久磁铁之间相对位置的变化，因此破坏了圆盘在其电磁元件磁路中的对称性，而产生了附加力距，导致圆盘转矩产生变化，引起误差；另外随着电能表倾斜角的增加，转动部分对于上、下轴承的侧压力也相应增加，因而引起摩擦力距增加，使电能表产生“负”的附加误差，从而造成电能计量不准确。

二、接线方式的影响（一）单相电能表的接线1、电能表的相线和零线颠倒（图一）单相电能表在正常情况下，相线和零线无论哪根线接入电流线圈，电能表都能正确计量所测电路的电能。

由于这种接线流过电能表电流线圈的电流方向和大小没有改变，计量结果正确，所以安装人员有时检查发现后也往往不予纠正。

其实这种接线方式在实际运行中危害是相当大的：（1）存在计量隐患。

当电源、负荷两侧同时接地时，电流不经过或少经过电能表的电流线圈，而经大地流过，致使电能表不计或漏计电量。
