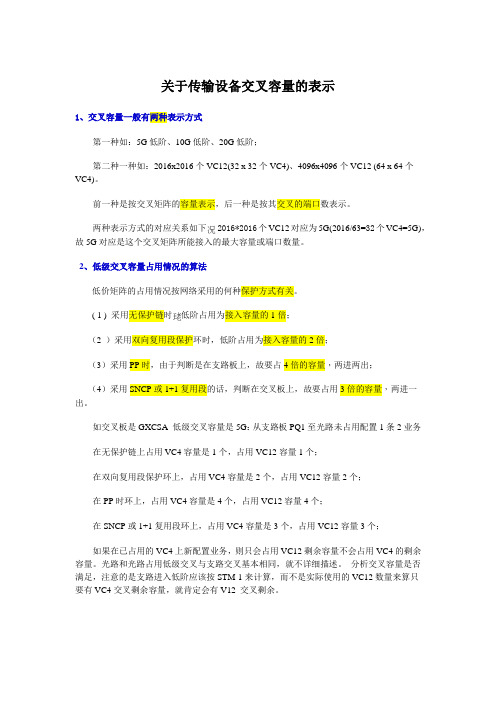

关于传输设备交叉容量的表示1、交叉容量一般有两种表示方式第一种如：5G低阶、10G低阶、20G低阶；第二种一种如：2016x2016个VC12(32 x 32个VC4)、4096x4096个VC12 (64 x 64个VC4)。

前一种是按交叉矩阵的容量表示，后一种是按其交叉的端口数表示。

两种表示方式的对应关系如下2016*2016个VC12对应为5G(2016/63=32个VC4=5G)，故5G对应是这个交叉矩阵所能接入的最大容量或端口数量。

2、低级交叉容量占用情况的算法低价矩阵的占用情况按网络采用的何种保护方式有关。

( 1 ) 采用无保护链时低阶占用为接入容量的1倍；（2 ）采用双向复用段保护环时，低阶占用为接入容量的2倍；（3）采用PP时，由于判断是在支路板上，故要占4倍的容量，两进两出；（4）采用SNCP或1+1复用段的话，判断在交叉板上，故要占用3倍的容量，两进一出。

如交叉板是GXCSA低级交叉容量是5G：从支路板PQ1至光路未占用配置1条2业务在无保护链上占用VC4容量是1个，占用VC12容量1个；在双向复用段保护环上，占用VC4容量是2个，占用VC12容量2个；在PP时环上，占用VC4容量是4个，占用VC12容量4个；在SNCP或1+1复用段环上，占用VC4容量是3个，占用VC12容量3个；如果在已占用的VC4上新配置业务，则只会占用VC12剩余容量不会占用VC4的剩余容量。

光路和光路占用低级交叉与支路交叉基本相同，就不详细描述。

分析交叉容量是否满足，注意的是支路进入低阶应该按STM-1来计算，而不是实际使用的VC12数量来算只要有VC4交叉剩余容量，就肯定会有V12 交叉剩余。
