第六章 短路电流计算习题-单选题

短路电流计算试卷3(总分36, 做题时间90分钟)一、单项选择题每题的备选答案中，只有一个是符合题目要求的。

1.工程计算中，如果供电电源容量为基准的短路电路计算电抗大于或等于( )，即按照无限大电源容量的系统或远离发电机端短路进行计算。

SSS_SINGLE_SELA 3B 2C 1D 0.5该题您未回答:х该问题分值: 1答案:A2.短路电流计算应求出( )，以确定电气设备容量或额定参数。

SSS_SINGLE_SELA 最大短路电流值B 最小短路电流值C 短路电流有效值D 短路电流非周期分量有效值该题您未回答:х该问题分值: 1答案:A3.短路电流计算求出( )，作为选择熔断器、整定继电保护装置和校验电动机起动的依据。

SSS_SINGLE_SELA 最大短路电流值B 最小短路电流值C 短路电流有效值D 短路电流非周期分量有效值该题您未回答:х该问题分值: 1答案:B4.短路计算中，但若短路电路中总电阻大于总电抗的( )，则仍应计入其有效电阻。

SSS_SINGLE_SELA 1/3B 1/4D 1/6该题您未回答:х该问题分值: 1答案:A5.采用标幺值计算短路的总阻抗时，( )先将元件电抗的有名值和相对值按同一基准容量换算为标幺值，而基准电压采用各元件所在级的平均电压。

SSS_SINGLE_SELA 宜B 可以C 必须D 不可该题您未回答:х该问题分值: 1答案:C6.采用标幺值计算时，当系统的标称电压为220/380V的电压级，基准电压为( )。

SSS_SINGLE_SELA 0.38kVB 0.22kVC 0.4kVD 0.23kV该题您未回答:х该问题分值: 1答案:C7.基准容量为100MVA，当系统的标称电压为220/380V的电压级，基准电流为( )。

SSS_SINGLE_SELA 144.3kAB 151.6kAC 262.4kAD 250.9kA该题您未回答:х该问题分值: 1答案:A8.用有名单位制(欧姆制)计算短路电路的总阻抗时，( )把各电压所在元件阻抗的相对值和欧姆值，都归算到短路点所在级平均电压下的欧姆值。

电气工程师(供配电)：短路电流计算试卷真题库1、多选短路电流计算一般需要计算（）。

A.ip-短路峰值电流（短路冲击电流或短路全电流最大瞬时值）B.--对称短路电流初始值超瞬态短路电流C.I0.2--短路后0（江南博哥）.2s的短路电流交流分量（周期分量）有效值D.IK--稳态短路电流有效值正确答案：A, B, C, D2、单选高压供电系统中，计算时，基准电压一般取短路点（）。

A.额定电压B.计算电压C.末端电压D.最小电压正确答案：B3、问答?求下图d点正确答案：4、问答题一地区变电所出口断路器的断流容量为100MV·A，经一段10kV、6kin的架空线为某工厂供电，该工厂有2台并列运行，型号为s7．1000．10／0．4的干式变压器，试求高压10kV母线上和低压380V母线上发生短路的三相短路电流。

正确答案：6kV高压侧和380V低压侧的三相短路电流5、单选高压供电系统计算三相短路电流时，一般高压电缆每千米电抗值为（）Ω。

A.0.1B.0.2C.0.06D.0.08正确答案：D6、问答?某变电所简化接线如下图所示。

求：正确答案：7、多选远端短路是指短路电流中交流分量不衰减的系统，下列情况（）可视为远端短路。

A.计算电抗标幺值X≥3B.以供电电源容量为基准的短路电路时，认为电源母线电压维持不变，不考虑短路电流交流分量的衰减C.电力系统电抗X与变压器低压侧电抗XTLV满足关系式XTLV≥2XD.异步电动机反馈到短路点的电流超过不接电动机时该点的对称短路电流初始值的5%的短路正确答案：A, B, C8、问答题有一地区变电所通过一条长4km的6kV电缆线路供电给某厂一个装有2台并列运行的SL7-800．6型主变压器的变电所。

地区变电站出口断路器的断流容量为300MV·A。

试用欧姆法求该厂变电所6kV高压侧和380V低压侧的短路电流，正确答案：6kV高压母线上：380V母线上：9、单选电动机反馈对短路冲击电流的影响，仅当短路点附近所接电动机额定电流之和大于短路电流的（）时才考虑。

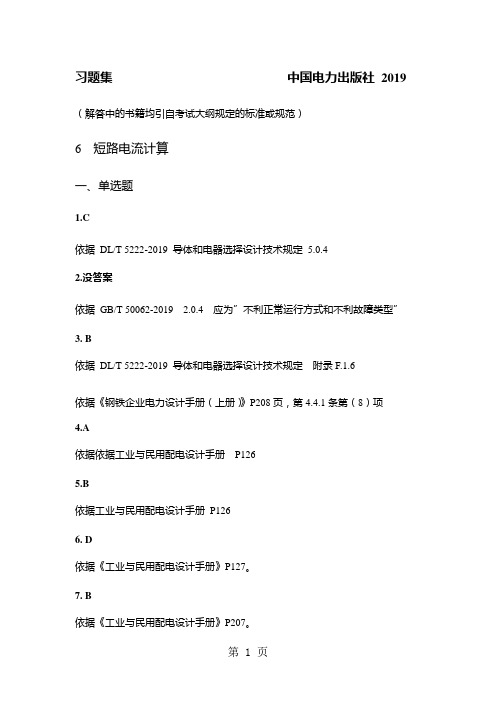

习题集中国电力出版社2019 （解答中的书籍均引自考试大纲规定的标准或规范）6 短路电流计算一、单选题1.C依据DL/T 5222-2019 导体和电器选择设计技术规定5.0.42.没答案依据GB/T 50062-2019 2.0.4 应为”不利正常运行方式和不利故障类型”3. B依据DL/T 5222-2019 导体和电器选择设计技术规定附录F.1.6依据《钢铁企业电力设计手册（上册）》P208页，第4.4.1条第（8）项4.A依据依据工业与民用配电设计手册P1265.B依据工业与民用配电设计手册P1266. D依据《工业与民用配电设计手册》P127。

7. B依据《工业与民用配电设计手册》P207。

依据《工业与民用配电设计手册》P133。

9.C依据《工业与民用配电设计手册》P124,P125。

10. B依据《工业与民用配电设计手册》P133。

11. D依据《工业与民用配电设计手册》P124倒数第3行。

由手册三版P124的图4-1a可以看出，短路时的周期分量峰值为1.414I",所以I"为短路交流周期分量的有效值。

或依据钢铁手册上册P177.12. D依据《工业与民用配电设计手册》P152公式（4-36）。

13.C依据《工业与民用配电设计手册》第三版P150页最上面第一行。

14. B依据钢铁手册上册P17815. D依据《工业与民用配电设计手册》第三版P134页第8行。

16. A依据《工业与民用配电设计手册》第三版P150页3)。

依据《工业与民用配电设计手册》150页，4) 计算过程见习题集答案18. A依据《工业与民用配电设计手册》P128 表4-2 19. C依据《工业与民用配电设计手册》P128 表4-2 20. D依据《工业与民用配电设计手册》P128 表4-2 21.C依据：工配电手册表4-2，P12822.B依据：工配电手册表4-2，P12823.A依据：工配电手册表4-2，P12824.B依据：工配电手册表4-2，P12825.C依据：工配电手册表4-2，P12826. A依据《工业与民用配电设计手册》P128表4-2依据《工业与民用配电设计手册》P128表4-228. A依据《工业与民用配电设计手册》P128表4-229. B依据《工业与民用配电设计手册》P128表4-230. C依据《工业与民用配电设计手册》P154(4-47)31.A依据工业手册三版P154一高压侧系统阻抗Xs＝0.995Zs＝0.995*0.8＝0.796 32.D本题有个错字，应该是求电阻有名值。

第六章短路电流计算习题-单选题第八章短路电流计算习题单选题1.在校验电器和载流导体的稳定性时，一般以哪种系统运行方式下的三相短路电流为依据？正常运行方式最小运行方式最大运行方式满足负荷运行方式答案：C依据：参考文献[62]P1332.在校验继电保护装置灵敏系数时，应使用（）下的短路电流。

正常运行方式最小运行方式最大运行方式满足负荷运行方式答案：B依据：参考文献〔62〕P1243.计算高压网络短路电流广泛采用的方法是( )。

标幺值计算方法有名值计算方法短路容量计算方法用电压除以电抗答案：A依据：参考文献〔62〕P1264.计算低压网络短路电流一般采用的方法是( )。

标幺值计算方法有名值计算方法短路容量计算方法用电压除以电抗答案：B依据：参考文献〔62〕P1265.高压网络短路电流计算中基准电压与系统标称电压之比约为( )。

1.2倍1.15倍1.1倍1.05倍答案：D依据：参考文献〔62〕P1276.短路电流计算中设定各元件的磁路系统为( )。

不饱和状态饱和状态饱和状态，但电机考虑不饱和饱和状态，但变压器考虑不饱和答案：A依据：参考文献〔62〕P1337.在高压系统短路电流计算条件中，短路前三相系统应是（）下的接线方式。

短路过程状态正常运行状态切换过程状态起动过程状态答案：B依据：参考文献〔62〕P1338. 短路点远离发电厂，当X R ∑≤∑31时，冲击系数取1.8时，则短路电流冲击值为( )。

"5.1I i ch ="84.1I i ch ="55.2I i ch ="09.1I i ch =答案： C 依据："55.2"28.1I I i ch =??=9. 短路电路中，当X R ∑>∑31时，冲击系数取1.3时，则短路电流冲击值为( )。

"5.1I i ch ="84.1I i ch ="55.2I i ch ="09.1I i ch = 答案： B 依据："84.1"23.1I I i ch =??=10. 在中性点绝缘的高压网络中计算短路电流，以下那种说法是正确的( )。

案例题1，有一台三绕组变压器，容量为25MVA ，电压为110/35/10KV ，阻抗电压U k %按第二种组合方式(即降压型)为U k12%=10.5，U k13%=18，U K23%=6.5，接入110KV 供电系统，系统短路容量S S ”=1500MVA,见下图。

(1)阻抗电压的这种组合，则高、中、低三个绕组排列顺序自铁芯向外依次为( )。

A 、中—低—高 B 、高—中—低 C 、低—中—高 D 、高—低—中(2)每个绕组的等值电抗百分值为( )。

A 、1x =11 2x =7 3x =－0.5B 、1x =7 2x =－0.5 3x =11C 、1x =－0.5 2x = 11 3x =7D 、1x =11 2x =－0.5 3x =7(3)取基准容量S j =100MVA ，则每个绕组归算到基准容量时的电抗标幺值为( )。

A 、28.01=*x 02.02-=*x 44.03=*x B 、44.01=*x 02.02-=*x 28.03=*x C 、28.01=*x 44.02=*x 02.03-=*xD 、44.01=*x 28.02=*x 02.03-=*x(4)短路点K 1的超瞬态三相短路电流周期分量有效值"K I 为( )。

A 、3.2KA B 、3.71KA C 、1.98KA D 、2.17KA(5)短路点K 2的超瞬态三相短路电流周期分量有效值"K I 为( )。

A 、7.64KA B 、11.29KA C 、13.01KA D 、6.99KA12137KV K 31题答案 (1)C (2)D (3)B (4)A (5)D计算过程 (2)()%U %U %U 21%2313121k k k x -+=()115.6185.1021=-+=()%U %U %U 21%1323122k k k x -+=()5.0185.65.1021-=-+= ()%U %U %U 21%1223133k k k x -+=()75.105.61821=-+= (3)44.02510010011%11=⨯==*r j S S x x 02.0251001005.0%22-=⨯-==*r jS S x x28.0251001007%33=⨯==*rj S S x x (4)067.01500100"===*Sj s S S xK 0.0670.44－0.2237kv110.5kv0.282K56.137.03100U 3I j =⨯==j jS (KA)2.302.044.0067.056.1"21=-+=++I =I ***x x x S jk (KA)(5) 5.55.103100=⨯=j I (KA)99.628.044.0067.05.5"31=++=++I =I ***x x x S jk (KA)见《工业与民用配电设计手册》第三版P131，P134。

短路电流模拟题有一工厂配电系统如下图所示：已知变压器T高压侧短路容量S K1=500MVA，变压器短路容量S KT=133MVA,电机M启动容量S stM=9MVA。

其他参数如图所示。

（图中母线阻抗和线路电阻忽略不计）1、求K1点短路时由电源提供的短路容量接近下列哪项数值？（A）105MVA (B)95MVA (C)115MVA (D)125MVA答案：（A）解法1：依据《配电手册》三版P128表4-2:设基准短路容量S j=100MVA变压器高压侧系统电抗标幺值：X*K1=S j/S K1=100/500=0. 2变压器阻抗标幺值：X*rT= S j/S KT=100/133=0.752依据《配电手册》三版P1134式(4-14)得到K1点的短路容量：S1K=S j/( X*K1+ X*Rt)=100/(0.2+0.752)=105MVA解法2：依据《钢铁手册》上P217短路功率法（痞子整理的痞子短路容量定理）：K1点的短路容量：S1K=1/（1/ S K1+1/ S KT）=1/（1/500+1/133）=105MVA痞子评论：这个小题只是让大家理解一下《钢铁手册》上P217短路功率法。

2、为了限制低压侧短路电流，加限流电抗器L，要求在变压器满载时电抗器电压损失△u%不得大于变压器额定电压4(%)，请选择电抗器电抗百分比x rk%最大为下列哪项数值？(已知变压器满载时低压侧补偿后功率因数COSΦ=0.91)(A）6 (B)8 (C)9 (D)10答案（A）依据《配电手册》三版P220公式（5-36）图中电抗器是10KV。

先按6KV计算出6KV电抗器电抗百分比再折算到10KV电抗器的电抗百分比。

根据公式6KV电抗器电抗百分比为：4=x rk6%*I g*sinΦ/I rk= x rk6%*10/(√3*6.3)*sin（cos-10.91）/1解得：x rk6%=10.5因此10KV电抗器百分比:x rk%= [x rk6%*U6/(√3* I rk)]/ [U10/(√3* I rk)]= 10.5*6/10=6.3痞子评论：在实际工作中把10KV电抗器用在6KV回路内还是有的。

短路电流模拟题有一工厂配电系统如下图所示：已知变压器T高压侧短路容量S K1=500MVA，变压器短路容量S KT=133MVA,电机M启动容量S stM=9MVA。

其他参数如图所示。

（图中母线阻抗和线路电阻忽略不计）1、求K1点短路时由电源提供的短路容量接近下列哪项数值？（A）105MVA (B)95MVA (C)115MVA (D)125MVA答案：（A）解法1：依据《配电手册》三版P128表4-2:设基准短路容量S j=100MVA变压器高压侧系统电抗标幺值：X*K1=S j/S K1=100/500=0. 2变压器阻抗标幺值：X*rT= S j/S KT=100/133=0.752依据《配电手册》三版P1134式(4-14)得到K1点的短路容量：S1K=S j/( X*K1+ X*Rt)=100/(0.2+0.752)=105MVA解法2：依据《钢铁手册》上P217短路功率法（痞子整理的痞子短路容量定理）：K1点的短路容量：S1K=1/（1/ S K1+1/ S KT）=1/（1/500+1/133）=105MVA痞子评论：这个小题只是让大家理解一下《钢铁手册》上P217短路功率法。

2、为了限制低压侧短路电流，加限流电抗器L，要求在变压器满载时电抗器电压损失△u%不得大于变压器额定电压4(%)，请选择电抗器电抗百分比x rk%最大为下列哪项数值？(已知变压器满载时低压侧补偿后功率因数COSΦ=0.91)(A）6 (B)8 (C)9 (D)10答案（A）依据《配电手册》三版P220公式（5-36）图中电抗器是10KV。

先按6KV计算出6KV电抗器电抗百分比再折算到10KV电抗器的电抗百分比。

根据公式6KV电抗器电抗百分比为：4=x rk6%*I g*sinΦ/I rk= x rk6%*10/(√3*6.3)*sin（cos-10.91）/1解得：x rk6%=10.5因此10KV电抗器百分比:x rk%= [x rk6%*U6/(√3* I rk)]/ [U10/(√3* I rk)]= 10.5*6/10=6.3痞子评论：在实际工作中把10KV电抗器用在6KV回路内还是有的。

短路电流计算试卷1(总分：34.00，做题时间：90分钟)一、单项选择题 (总题数：12，分数：12.00)1.计算高压网络短路电流广泛采用的方法是( )。

（分数：1.00）A.标幺值计算方法（正确答案）B.有名值计算方法C.短路容量计算方法D.用电压除以电抗解析：2.计算低压网络短路电流一般采用的方法是( )。

（分数：1.00）A.标幺值计算方法B.有名值计算方法（正确答案）C.短路容量计算方法D.用电压除以电抗解析：3.高压网络短路电流计算中基准电压与系统标称电压之比约为( )。

（分数：1.00）A.1.2倍B.1.15倍C.1.1倍D.1.05 （正确答案）解析：4.电源为无限大系统或计算电Xis可认为( )。

（分数：1.00）A.短路电流衰减B.随远近而衰减C.周期分量起始值不衰减（正确答案）D.冲击电流衰减解析：5.在高压系统短路电流计算条件中，短路前三相系统应是( )下的接线方式。

（分数：1.00）A.短路过程状态B.正常运行状态（正确答案）C.切换过程状态D.起动过程状态解析：6.短路点远离发电厂，当时，冲击系数取1.8时，则短路电流冲击值为( )。

（分数：1.00）A.ich＝1.5I"B.ich＝1.84I"C.ich＝2.55I" （正确答案）D.ich＝1.09I"解析：7.短路电路中，当时，冲击系数取1.3时，则短路电流冲击值为( )。

（分数：1.00）A.ich＝1.5I"B.ich＝1.84I" （正确答案）C.ich＝2.55I"D.ich＝1.09I"解析：8.短路点远离发电机时，一般可认为两相短路电流与三相短路电流之比为( )。

（分数：1.00）A.1B.1/2C.D.（正确答案）解析：9.三相短路电流冲击值ish是出现在( )。
