动态电路故障电路及电功率计算专题

闭合电路欧姆定律一、闭合电路动态分析 1.分析思路：（1）电路中不论是串联还是并联部分，只要有一个电阻的阻值变大时，整个电路的总电阻就变大。

只要有一个电阻的阻值变小时，整个电路的总电阻都变小。

（2）根据总电阻的变化，由闭合电路欧姆定律可判定总电流、电压的变化。

（3）判定变化部分的电流、电压变化。

如变化部分是并联回路，那么仍应先判定固定电阻部分的电流、电压的变化，最后变化电阻部分的电流、电压就能确定了。

例1R1滑片从右端向左端滑动过程中，各电阻两端电压及流过的电流如何变化？解析：R 1增大，总电阻一定增大；由rR EI+=，I 一定减小；由U=E-Ir ，U 一定增大；因此U 4、I 4一定增大；由I 3= I-I 4，I 3、U 3一定减小；由U 2=U-U 3，U 2、I 2一定增大；由I 1=I 3 -I 2，I 1一定减小。

2.总结规律：（1）总电路上R 增大时总电流I 减小，路端电压U 增大；（2）变化电阻本身和总电路变化规律相同； （3）和变化电阻有串联关系的看电流（即总电路R 增大，总电流减小时，该电阻的电流、电压都减小）； （4）和变化电阻有并联关系的看电压（即总电路R 增大，路端电压增大时，该电阻的电流、电压都增大）。

1 如图1所示电路中，当滑动变阻器的滑片P 向左移动时，各表（各电表内阻对电路的影响均不考虑）的示数如何变化？2如图，电源的内阻不可忽略．已知定值电阻R1=10Ω，R2=8Ω．当电键S 接位置1时，电流表的示数为0.20A ．那么当电键S 接位置2时，电流表的示数可能是下列的哪些值A.0.28AB.0.25AC.0.22AD.0.19A3如图所示，电源电动势为E ，内电阻为r ．当滑动变阻器的触片P 从右端滑到左端时，发现电压表V 1、V 2示数变化的绝对值分别为ΔU 1和ΔU 2，下列说法中正确的是A.小灯泡L 1、L 3变暗，L 2变亮B.小灯泡L 3变暗，L 1、L 2变亮C.ΔU 1<ΔU 2D.ΔU 1>ΔU 24.如图所示的电路中，电源的电动势为E ，内阻为r 。

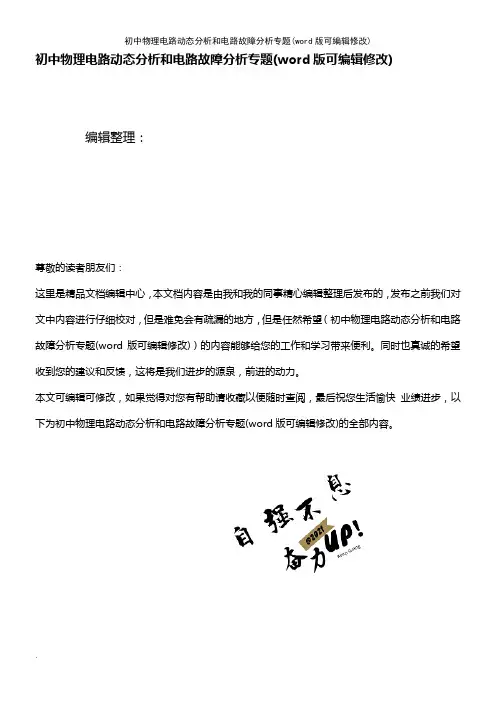

初中物理电路动态分析和电路故障分析专题(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理电路动态分析和电路故障分析专题(word版可编辑修改)）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理电路动态分析和电路故障分析专题(word版可编辑修改)的全部内容。

电路动态分析和电路故障分析电路动态分析知识精要一、什么是动态电路问题？动态电路是指当电路中的电阻、电键等发生变化时，会引起电路中的电流、电压等电学物理量发生变化的现象。

在初中物理中，一般会有以下两种原因：1滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化。

2电键的断开或闭合引起电路中电学物理量的变化。

二、动态电路问题的解题思路什么？1、对滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化问题，方法：①明确电路（电压表直接去掉，电流表看做导线，简化电路,明确电阻或用电器的串并联关系）；②判断准各电流表、电压表的测量对象 (每个电表分别测的是谁的电压和电流）;③滑动变阻器的滑片P向某个方向滑动后，使电路的总电阻发生了怎样的变化；④再根据欧姆定律判断电流、电压的变化。

（注意串、并联电路电流、电压关系的运用）。

2、对电键的断开或闭合引起电路中电学物理量的变化问题,方法：①明确电键断开和闭合是分别是什么电路；②画出等效电路（电压表直接去掉，简化电路)；③明确电键断开和闭合时各电流表、电压表的测量对象；④再根据欧姆定律判断电流、电压的变化.（注意串、并联电路电流、电压关系的运用）.三、动态电路问题的题型有哪些？第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化.1、串联电路中滑动变阻器的滑片P的位置的变化引起的变化问题。

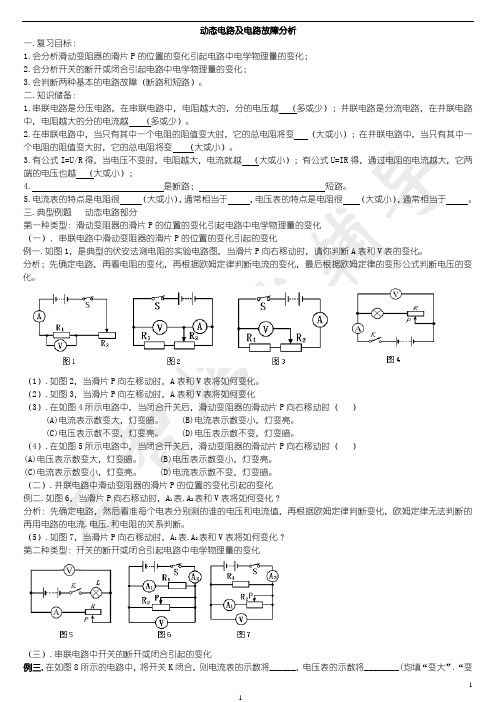

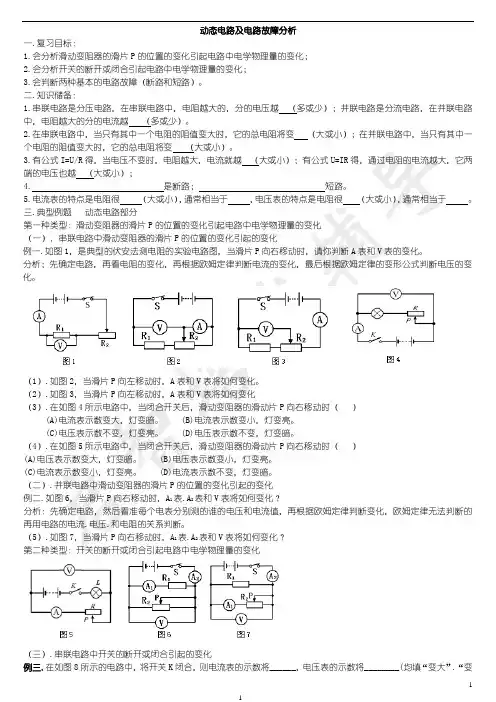

动态电路及电路故障分析一.复习目标：1.会分析滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；2.会分析开关的断开或闭合引起电路中电学物理量的变化；3.会判断两种基本的电路故障（断路和短路）。

二.知识储备：1.串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。

2.在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。

3.有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；4. 是断路；短路。

5.电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。

三.典型例题动态电路部分第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一.如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析；先确定电路，再看电阻的变化，再根据欧姆定律判断电流的变化，最后根据欧姆定律的变形公式判断电压的变化。

（1）.如图2，当滑片P向左移动时，A表和V表将如何变化。

（2）.如图3，当滑片P向左移动时，A表和V表将如何变化（3）.在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。

(B)电流表示数变小，灯变亮。

(C)电压表示数不变，灯变亮。

(D)电压表示数不变，灯变暗。

（4）.在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。

(B)电压表示数变小，灯变亮。

(C)电流表示数变小，灯变亮。

(D)电流表示数不变，灯变暗。

（二）.并联电路中滑动变阻器的滑片P的位置的变化引起的变化例二.如图6，当滑片P向右移动时，A1表.A2表和V表将如何变化？分析：先确定电路，然后看准每个电表分别测的谁的电压和电流值，再根据欧姆定律判断变化，欧姆定律无法判断的再用电路的电流.电压.和电阻的关系判断。

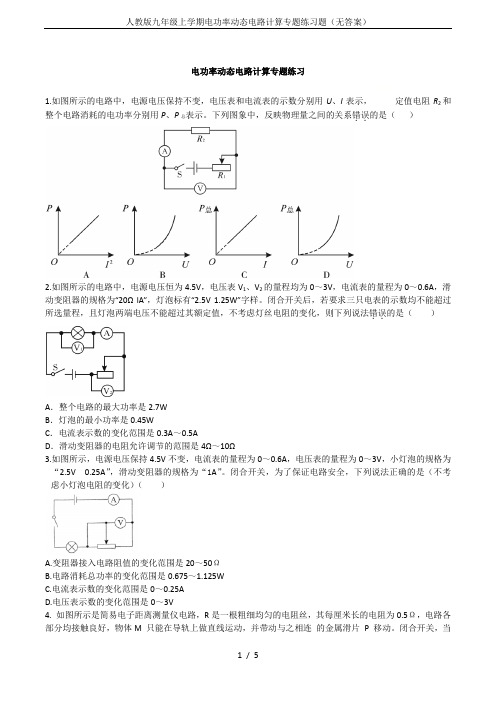

电功率动态电路计算专题练习1.如图所示的电路中，电源电压保持不变，电压表和电流表的示数分别用U、I表示，定值电阻R2和整个电路消耗的电功率分别用P、P总表示。

下列图象中，反映物理量之间的关系错误．．的是（）2.如图所示的电路中，电源电压恒为4.5V，电压表V1、V2的量程均为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω lA”，灯泡标有“2.5V 1.25W”字样。

闭合开关后，若要求三只电表的示数均不能超过所选量程，且灯泡两端电压不能超过其额定值，不考虑灯丝电阻的变化，则下列说法错误．．的是（）A．整个电路的最大功率是2.7WB．灯泡的最小功率是0.45WC．电流表示数的变化范围是0.3A～0.5AD．滑动变阻器的电阻允许调节的范围是4Ω～10Ω3.如图所示，电源电压保持4.5V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，小灯泡的规格为“2.5V 0.25A”，滑动变阻器的规格为“1A”。

闭合开关，为了保证电路安全，下列说法正确的是（不考虑小灯泡电阻的变化）（）A.变阻器接入电路阻值的变化范围是20～50ΩB.电路消耗总功率的变化范围是0.675～1.125WC.电流表示数的变化范围是0～0.25AD.电压表示数的变化范围是0～3V4. 如图所示是简易电子距离测量仪电路，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好，物体M 只能在导轨上做直线运动，并带动与之相连的金属滑片P 移动。

闭合开关，当金属滑片P置于电阻丝中点时，电压表和电流表示数分别为1.5V和0.2A，由此可知（）A.电源电压为l.5VB. 电阻丝总长为15cmC. 物体M 移动时，电路消耗的功率始终为0.6WD. 当电压表示数为0.5V 时，物体M向左移动了10cm5.如图所示的电路中，电源电压保持不变，R1=10Ω。

当开关S1闭合，S2S3断开时，电压表的示数为U1R2消耗的功率为P2；当开关S1S2S3都闭合时，电压表的示数为U1′，R2消耗的功率为P2′，且电流表A1的示数为0.9A。

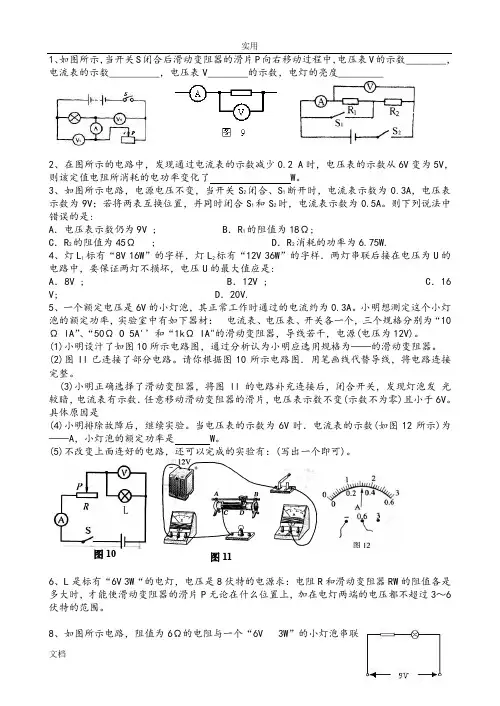

1、如图所示，当开关S 闭合后滑动变阻器的滑片P 向右移动过程中，电压表V 的示数________，电流表的示数__________，电压表V________的示数，电灯的亮度_________2、在图所示的电路中，发现通过电流表的示数减少0.2 A 时，电压表的示数从6V 变为5V ，则该定值电阻所消耗的电功率变化了 W 。

3、如图所示电路，电源电压不变，当开关S 2闭合、S 1断开时，电流表示数为0.3A ，电压表示数为9V ；若将两表互换位置，并同时闭合S 1和S 2时，电流表示数为0.5A 。

则下列说法中错误的是:A ．电压表示数仍为9V ;B ．R 1的阻值为18Ω;C ．R 2的阻值为45Ω ;D ．R 2消耗的功率为6.75W.4、灯L l 标有“8V 16W ”的字样，灯L 2标有“12V 36W ”的字样．两灯串联后接在电压为U 的电路中，要保证两灯不损坏，电压U 的最大值应是:A ．8V ;B ．12V ;C ．16V;D ．20V.5、一个额定电压是6V 的小灯泡，其正常工作时通过的电流约为0.3A 。

小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω lA ”、“50Ω O 5A'’和“1k Ω IA"的滑动变阻器，导线若干，电源(电压为12V)。

(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。

(2)图Il 已连接了部分电路。

请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。

(3)小明正确选择了滑动变阻器，将图ll 的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V 。

具体原因是(4)小明排除故障后，继续实验。

当电压表的示数为6V 时．电流表的示数(如图12所示)为——A ，小灯泡的额定功率是 W 。

专题强化六动态电路中的电功率的分析、图像和计算【题型归纳】题型一：动态电路电功率的分析1．（22·23下·合肥·三模）如图电源电压不变，闭合开关S，滑片P从中间向左移动的过程中，则（）A表示数变小，A表示数不变B．V表示数变小，小灯泡变暗A．1A表示数的乘积变大D．V表示数与A表示数的比值变大C．V表示数与12．（22·23下·抚顺·模拟预测）如图所示电路，电源电压不变，闭合开关S，滑动变阻器的滑片向右滑动过程中，下列说法正确的是（）A．电压表V示数变小B．小灯泡L的实际功率变大C．电压表V与电流表A2示数的比值变大D．A2和A1的示数差不变3．（22·23下·葫芦岛·二模）小明连接了如图所示的电路，闭合开关后在电路元件安全的范围内向右移动滑动变阻器的滑片，关于该过程，下列说法中正确的是（）A．电流表A2的示数变小，灯泡的亮度变暗B．电流表A2的示数与电流表A1的示数之差变小C．整个电路的总功率变大D．电压表V的示数与电流表A2的示数的比值变大题型二：动态电路的最值问题4．（22·23下·呼伦贝尔·一模）如图甲所示电路中，电源电压恒定，闭合开关S，调节滑动变阻器的滑片从最右端滑至灯正常发光的位置，电流表与两电压表示数变化关系图象如图乙所示，则下列说法不正确的是（）A ．电源电压为9VB ．滑动变阻器的最大阻值为40ΩC ．此过程中灯泡的最小功率为1.2WD ．灯泡的额定功率为4.2W5．（22·23下·二模）如图甲所示，电源电压恒定不变，1R 为定值电阻，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，滑动变阻器2R 上标有“120Ω 0.5A”。

在保证电路元件安全的情况下，小心移动滑片，2R 的电功率P 与电压表示数U 的部分关系图像如图乙所示，下列说法正确的是（ ）A ．电压表的最小示数为6VB ．滑动变阻器2R 的最小阻值为10ΩC ．定值电阻1R 的最小功率为0.288WD ．滑动变阻器2R 的电功率的最大变化量为1.8W6．（22·23下·大庆·三模）如图甲所示电路中，R 0为定值电阻，R 1为滑动变阻器。

中考物理动态电路中电学问题的计算1．（2022·全国·九年级专题练习）在如图所示的电路中，电源电压为12V且保持不变，小灯泡L标有“10V,10W”的字样，滑动变阻器标有“30Ω，1A”的字样（灯丝电阻不随温度变化）求：（1）灯泡正常发光时的电阻；（2）若电流表的示数为0.4A，求变阻器接入电路的阻值；（3）求：电路的最小电功率是多少。

2．（2022·全国·九年级专题练习）如图所示的电路中，电源电压保持不变，定值电阻R2＝20Ω，滑动变阻器R1标有“40Ω 1A”字样。

只闭合开关S，电流表示数为0.3A。

求：（1）电源电压。

（2）闭合开关S、S1，整个电路消耗的最小总功率。

（3）若电流表的量程为“0～0.6A”，闭合开关S、S1，为保证电路安全，滑动变阻器R1允许接入电路的最小电阻。

3．（2021·甘肃定西·二模）如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

4．（2018·湖北·襄阳四中九年级）如图所示，电路中电源电压恒为4.5V，电压表量程为0~3V，电流表量程为0~0.6A，滑动变阻器的规格为“35Ω，2A”，灯泡铭牌标有“3V，0.9W”的字样（灯丝电阻不变）。

闭合开关，调节滑动变阻器，在保证电路安全的情况下，求：（1）滑动变阻器阻值多大时其消耗的功率最大？（2）滑动变阻器阻值允许调节的取值范围。

5．（2021·广西南宁·一模）如图甲是定值电阻和标有“8V8W”灯泡L的I-U关系图象，如图乙所示。

电源电压恒定不变，滑动变阻器的最大阻值为12Ω。

初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据第一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

测L2电压。

闭合开关后，两灯都不亮。

则下列说法正确的是：A、若V1=0 解：可能你会错选A。

其实答案为B。

首先根据题给条件：两灯都不亮，则电路是断路，A肯定不正确。

当L2断路时，此时V2相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。

而此时L1由于测有电流通过，因此两端没有电压，因此V1的示数为零。

首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。

如果碰上了电压表电流表就把电压表当开路，电流表当导线。

这个是因为电流表电压小，几乎为零。

但电压表不同。

此处要注意的是，电压表只是看做开路，并不是真的开路。

所以如果碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。

电压表是有示数的（话说我当时为这个纠结了好久）。

还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。

而且如果有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。

不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。
