专题复习训练：电功率动态电路专题训练——【2020中考一轮系统复习】

《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。

1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。

2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。

（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。

（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。

（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。

（5）并联电路各支路电流、用电器互不影响。

3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。

（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。

4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。

（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。

中考物理《动态电路》专题训练（附带答案）类型一变阻器型动态电路1.如图所示的电路中，电源电压不变，闭合开关S，当滑动变阻器的滑片向右滑动时，灯泡L1和L2的亮度的变化是（）A．L1、L2都变亮B．L1、L2都变暗C．L1变亮，L2变暗D．L1变亮，L2的亮度不变2.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片向右移动时，电表示数保持不变的是（）A．A1和V B．A和V C．只有V D．只有A13.如图所示的电路中，电源两端电压保持不变，R1为定值电阻。

开关S闭合后，在滑动变阻器R2的滑片P 向右移动的过程中，下列说法正确的是（）A．电压表V1的示数变大B．电流表A的示数变大C．电压表V2的示数变大D．电路消耗的总功率变大4.如图所示电路中电源电压不变，灯L标有“2.5V 1.25W”字样（假设灯丝电阻不变），电流表量程为“0～0.6A”，电压表量程为“0～3V”，滑动变阻器规格为“10Ω 1A”。

闭合开关S，移动变阻器的滑片，当灯泡正常发光时电压表的示数为2V。

在不损坏电路元件的情况下，下列说法中正确的是（）A．电源电压为4.5VB．该电路的最大功率是2.7WC．当电流表示数为0.4A时，滑动变阻器消耗的电功率为1WD．滑动变阻器允许连入电路的阻值范围为4～10Ω5.如图1所示电路，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U﹣I关系图象如图2所示，则下列判断正确的是（）A．图线甲是电阻R1的“U﹣I”关系图象B．滑动变阻器R2的最大阻值为49ΩC．电阻R1的最大功率为14.4WD．同一时刻，电阻R1的功率始终大于R2的功率6.如图，电源电压不变，滑动变阻器滑片P从最左端滑到最右端，电压表示数变化了4V，定值电阻R的电功率变化范围为1.6﹣3.6W，则滑片P在最左端时的电流与在最右端时的电流之比为，滑动变阻器的最大阻值为Ω。

7.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光。

学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题电功率之动态电路计算一、单选题1．如图甲所示，电源电压恒定，灯泡L标有“6V 3W”，R0为定值电阻。

闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器的滑片P分别在上述端点、上述位置时消耗的电功率相等。

下列判断正确的是（）A．电源电压12VB．滑动变阻器的最大阻值为28ΩC．R在上述端点时消耗的功率为7WD．电路允许消耗的最大功率为9.5W2．如图所示，电源电压恒为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“15Ω 2A”，小灯泡L标有“3.0V 1.5W”的字样（灯丝电阻不变）。

在电路安全的情况下，下列说法正确的是（）①电流表示数的最小值为0.25A ①滑动变阻器阻值的变化范围为3~20Ω①小灯泡电功率的变化范围为0.375~1.5W ①电路消耗的最大电功率为3.375WA．①①B．①①C．①①D．①①3．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“00.6A”，小灯泡上标有“3V 1.5W”字样。

不考虑灯丝电阻变化，保证电路安全，闭合S，则（）ΩΩA．S1、S2都断开，变阻器接入电路阻值范围是420B．S1、S2都断开，电路消耗最大功率是3.6WC．S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω4．创建生态文明城市需要我们共同关注环境。

我县某兴趣小组为了检测空气质量指数，设计了甲图所示的检测电路。

R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0=10Ω，当电压表示数为4V时，下列说法错误．．的是（）A．通过R的电流为0.4A B．电阻R的电功率为1.6WC．此时空气质量指数为50 D．气敏电阻R的电阻为5Ω5．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。

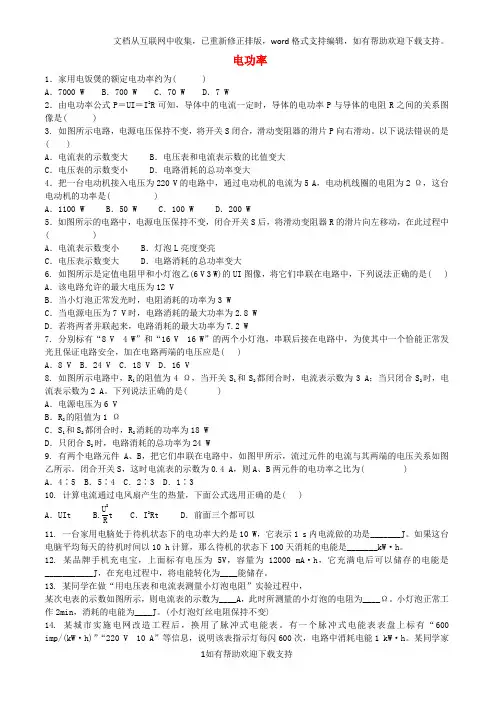

电功率1．家用电饭煲的额定电功率约为( )A ．7000 WB ．700 WC ．70 WD ．7 W2．由电功率公式P ＝UI ＝I 2R 可知，导体中的电流一定时，导体的电功率P 与导体的电阻R 之间的关系图像是( )3. 如图所示电路，电源电压保持不变，将开关S 闭合，滑动变阻器的滑片P 向右滑动。

以下说法错误的是( )A ．电流表的示数变大B ．电压表和电流表示数的比值变大C ．电压表的示数变小D ．电路消耗的总功率变大4．把一台电动机接入电压为220 V 的电路中，通过电动机的电流为5 A ，电动机线圈的电阻为2 Ω，这台电动机的功率是( )A ．1100 WB ．50 WC ．100 WD ．200 W5．如图所示的电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 的滑片向左移动，在此过程中( )A ．电流表示数变小B ．灯泡L 亮度变亮C ．电压表示数变大D ．电路消耗的总功率变大6. 如图所示是定值电阻甲和小灯泡乙(6 V 3 W)的UI 图像，将它们串联在电路中，下列说法正确的是( )A ．该电路允许的最大电压为12 VB ．当小灯泡正常发光时，电阻消耗的功率为3 WC ．当电源电压为7 V 时，电路消耗的最大功率为2.8 WD ．若将两者并联起来，电路消耗的最大功率为7.2 W7. 分别标有“8 V 4 W ”和“16 V 16 W ”的两个小灯泡，串联后接在电路中，为使其中一个恰能正常发光且保证电路安全，加在电路两端的电压应是( )A ．8 VB ．24 VC ．18 VD ．16 V8. 如图所示电路中，R 1的阻值为4 Ω，当开关S 1和S 2都闭合时，电流表示数为3 A ；当只闭合S 2时，电流表示数为2 A 。

下列说法正确的是( )A ．电源电压为6 VB ．R 2的阻值为1 ΩC ．S 1和S 2都闭合时，R 2消耗的功率为18 WD ．只闭合S 2时，电路消耗的总功率为24 W9. 有两个电路元件A 、B ，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示。

第十章专题训练电功率——动态电路分析1．(2020·黄冈)在大型赛事的短跑比赛中，赛道起点均安装有电子起跑器．电子起跑器可以记录运动员起跑时刻，以判断运动员是否提前起跑．图甲是简化的电子起跑器的传感电路图，电源电压恒定，圆圈处为电表，R0为定值电阻，压敏电阻R x安装在踏板上，其电阻与所受压力的关系如图乙所示．下列分析正确的是( )A．电阻R0与R x并联B．圆圈处的电表为电压表C．运动员起跑时，用力踩踏板，R0两端的电压变小D．运动员没有踩踏板时，电路消耗的总功率最小2．如图所示，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响，下列说法正确的是( )A．小灯泡变亮B．电流表示数变大C．电压表示数变小D．电路的总功率不变3．(2019·西宁)如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时( )A．电流表示数变大，灯L变亮B．电压表示数变大，灯L的实际功率变小C．电流表示数变小，灯L仍然正常发光D．电压表示数不变，电路的总功率变大4．(2020·临沂)如图是“伏安法”测电阻的电路图．闭合开关S，将滑片P向左滑动的过程中( )A．电流表示数变小B．电压表示数不变C．电路总功率变小D．两表示数的比值不变5．(2019·菏泽)如图所示电路(电源电压保持不变)，闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是( )A．电压表示数不变，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变小D．电压表示数变大，电阻R1的电功率变大6．如图所示的电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

闭合开关S 后，滑动变阻器滑片P自b向a移动的过程中( )A．电流表A的示数变大，电压表V1的示数变小B．电流表A的示数变小，电压表V2的示数与电流表A的示数之比变小C．电压表V1的示数不变，电路消耗的总功率变大D．电压表V2的示数变小，电路消耗的总功率变大7．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

2020年中考重、难点考点—电学动态电路专题此题型是全国各省市重点考查，且难度较大的一类电学考点，所谓“动态电路”是指当电路中的变阻器的滑片发生了移动，导致了电路中的电阻发生了变化或由于开关的闭合及断开，及电路中电表的位置发生了改变导致了电路中电阻、电流、电压及用电器的功率、灯泡的亮度发生了变化的题型；此知识点难度较大，通常以压轴型题型放在多选题中考查，失分率较高，要掌握此题型，除大量练习外，还应还掌握此题型的特点及解题规律。

此考点通常有以下四种题型：题型一：滑动变阻器的阻值变化引起的动态电路.1：无论串联电路还是并联电路，只要变阻器的滑片发生移动，必导致变阻器的阻值发生变化，如果是串联电路，必然会使电路中的电流发生变化，同时串联各用电器两端电压会重新分配，如果是并联电路，当变阻器的阻值发生变化后，变阻器所在支路的电流及干路电流均会生变化，而并联各支路的电压及电源电压均不会发生变化。

2：灯的亮度变化取决于灯泡的实际功率无论串联还是并联均可以根据P=I2R判定灯的实际功率及亮度；对于电路的总功率通常根据P=UI即可判定。

3：当此类题中出现了某用电器两端的电压变化量ΔU及电路中电流的变化量ΔI时，应注意对于某一个定值电阻ΔU和ΔI的比值为定值即R=ΔU/ΔI；而对于定值电阻功率的变化量ΔP≠ΔU×ΔI，而应为：ΔP=ΔU×（I1+I2）或：ΔP=ΔI×（U1+U2）或：ΔP=I12R—I22R还可以利用：ΔP=（U12/R）—（U22/R）计算求解，但应注意运用后面两个公式求解定值电阻的功率变化量时不能得负值，而如果要求电路中总功率的变化量时，可利用：ΔP=U总×ΔI 即可。

【名师点睛】（1）在串联电路中电压的分配与电阻成正比，电路中电流的变化与电阻成反比，但如果电压表测电源电压此时无论变阻器阻值如何变化则电压表的示数将保持电源电压不变。

（2）对于并联电路，电压表无论测那个支路的电压，均不受支路变阻器阻值的影响；当支路变阻器的阻值发生变化时，不会影响其它支路，但本身支路的电流与干路电流同增、减，且与电阻成反比变化。

电学部分知识点(二）电功电功率+电路故障+动态电路分析专项一：电功、电功率一、电功1. 电功的概念：电流做功的过程就是电能转化为其他形式能量的过程2. 电功：（1）计算公式：W = U I t（2）根据欧姆定律，基本公式还可推导出公式（只适用纯电阻电路）W= = （3）由电功率的定义又推导出：W = P t 3. 国际单位：焦耳 千瓦时（度）：1KW.h= J 4. 电能表：测量的仪表，它表盘上的单位是度（kw.h ）电能表的计数器上前后两次读数差，就是这段时间内用电的度数。

220V ： 10A ： 3000r/kWh ：电功（电能）：W= = 电功率：P=二、电流做功的快慢——电功率（P ）1. 电功率：电流在单位时间内所做的功叫做电功率，它是反映电流做功快慢的物理量。

2. 公式（1）定义式： P= W / t （2）计算公式：P = U I推导公式：，（只适用于纯电阻电路）变形：（1）求电功：W= 求时间：t=(2) 求电流：I= （3)求电阻：R=3. 国际单位：瓦特 A V s J W ⋅==1/11 W kW 10001=4. 实际电压U 实、额定电压U 额和实际电功率P 实、额定功率P 额的关系： ①当U 实=U 额时，P 实 P 额，用电器正常工作；②当U 实<U 额时，P 实 P 额，用电器不能正常工作③当U 实>U 额时，P 实 P 额，用电器也不能正常工作,且容易被烧坏用电器。

决定用电器工作状况的是用电器的实际功率，它随着两端实际电压的改变而改变。

三、测量小灯泡电功率1.实验原理：P=2.电路元件连接应注意的问题:例如：开关（1）电流表① ② ③（2）电压表① ② ③（3）滑动变阻器①②③3.电路连接故障：（1）有示数无示数（2）无示数有示数（3）滑动变阻器，划片不起作用：①灯很亮：②灯很暗：4.重要的考点：（1）灯不亮，都有示数原因：滑阻过大，实际电流、电压过小，（2）当U实<U额时，如何测额定电功率：（3）探究电流与电阻的关系时①不能用小灯泡代替定值电阻的原因：灯泡电阻随温度的②更换不同定值电阻，为保持定值电阻两端，调节滑动变阻器的方法简记“换大调大”、“”换定值电阻，调滑动变阻器四、☆☆☆补充：焦耳定律内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。

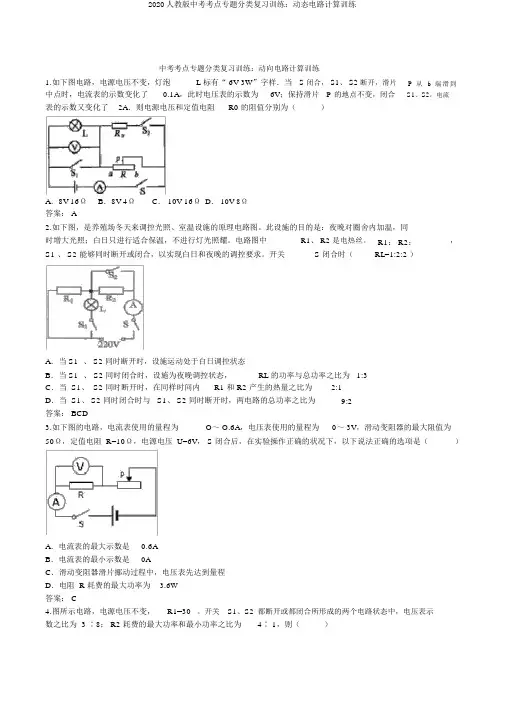

中考考点专题分类复习训练：动向电路计算训练1.如下图电路，电源电压不变，灯泡L 标有“ 6V 3W”字样．当S 闭合， S1、 S2 断开，滑片中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P 的地点不变，闭合表的示数又变化了2A．则电源电压和定值电阻R0 的阻值分别为（）P 从 b 端滑到S1、S2，电流A．8V 16ΩB．8V 4ΩC． 10V 16ΩD． 10V 8Ω答案： A2.如下图，是养殖场冬天来调控光照、室温设施的原理电路图。

此设施的目的是：夜晚对圈舍内加温，同时增大光照；白日只进行适合保温，不进行灯光照耀。

电路图中S1 、 S2 能够同时断开或闭合，以实现白日和夜晚的调控要求。

开关R1、 R2 是电热丝。

S 闭合时（R1： R2：RL=1:2:2 ），A．当 S1、 S2 同时断开时，设施运动处于白日调控状态B．当 S1、 S2 同时闭合时，设施为夜晚调控状态，RL 的功率与总功率之比为 1:3C．当 S1、 S2 同时断开时，在同样时间内R1 和 R2 产生的热量之比为2:1D．当 S1、 S2 同时闭合时与 S1、 S2 同时断开时，两电路的总功率之比为9:2答案： BCD3.如下图的电路，电流表使用的量程为O～ O.6A，电压表使用的量程为0～ 3V，滑动变阻器的最大阻值为50Ω，定值电阻 R=10Ω，电源电压 U=6V， S 闭合后，在实验操作正确的状况下，以下说法正确的选项是（）A．电流表的最大示数是0.6AB．电流表的最小示数是0AC．滑动变阻器滑片挪动过程中，电压表先达到量程D．电阻 R 耗费的最大功率为 3.6W答案： C4.图所示电路，电源电压不变，R1=30。

开关S1、S2都断开或都闭合所形成的两个电路状态中，电压表示数之比为 3 ∶8； R2 耗费的最大功率和最小功率之比为4∶ 1，则（）A.R1 与 R2 的电压之比为C.R2的阻值为404:3B.R2 与 R3 的电压之比为D. 开关 S1、 S2 都闭合时1： 4R1 与R3 的功率之比为1:3答案：C5.图甲所示的热熔胶枪是一种装饰工具，用于资料涂胶。

专题10 电路动态问题一、电路动态问题主要研究的基本内容1.滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化(1)串联电路中滑动变阻器的滑片P的位置的变化引起的变化(2)并联电路中滑动变阻器的滑片P的位置的变化引起的变化2.电键的断开或闭合引起电路中电学物理量的变化(1)串联电路中电键的断开或闭合引起的变化(2)并联电路中电键的断开或闭合引起的变化3.电键的断开或闭合、同时滑动变阻器也移动的情况下，引起电路中电学物理量的变化4.电路的故障引起电路中电学物理量的变化及故障原因分析二、解决电路动态问题主要应用的物理规律和方法1.串并联电路特点(1)串联电路：电流关系：I=I1=I2电压关系：U=U1+U2电阻关系：R=R1+R2（2）并联电路：电流关系：I=I1+I2电压关系：U=U1=U2电阻关系：1/R=1/R1+1/R22.欧姆定律(1)内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比.(2)公式：I=U/R(3)变形公式：U=IR R=U/I3.电功率公式P=UI P=I2R P= U2/R4.判断电路连接——可以先简化电路，电流表当导线看，电压表当开路看.5.如何判断电流表测量通过哪个用电器的电流。

方法：看电流表与哪个用电器串联，则就测通过那个用电器的电流.6.如何判断电压表测哪部分电路两端的电压。

方法：电压表与哪个用电器并联就测哪个用电器两端的电压.三、解决动态电路问题复习策略1．学会正确分析电路图。

首先要让学生养成分析电路图的习惯，无论是静态电路还是动态电路，都要求学生能够独立分析题目给出的电路图中，各个用电器之间是串联还是并联。

具体的方法是把电流表简化成导线，将电压表简化成断开的开关或干脆拿掉，把闭合的开关看成导线，把被局部短路的用电器拿掉，把开关断开的支路去掉，从而简化电路。

经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表复原上去，明确电压表和电流表分别测量那个用电器的电压和电流。
