人教版九年级上学期第十八章电功率动态电路分析专题练习题

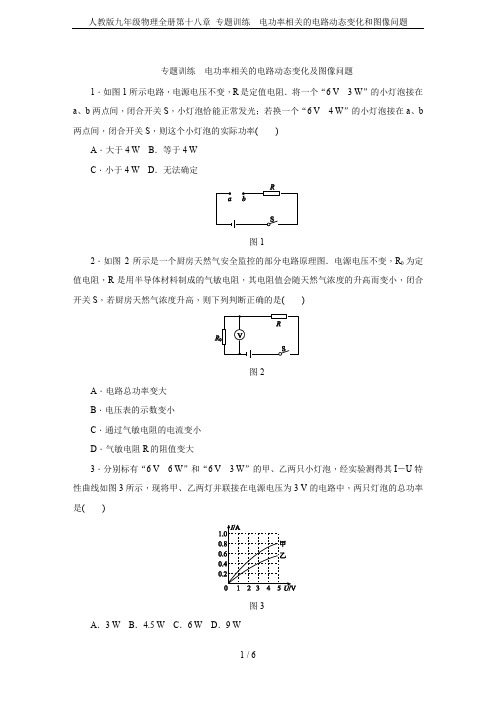

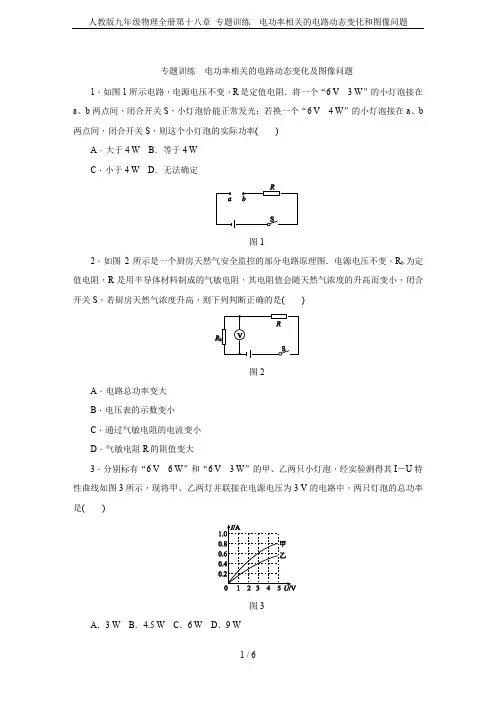

专题训练电功率相关的电路动态变化及图像问题1．如图1所示电路，电源电压不变，R是定值电阻．将一个“6 V 3 W”的小灯泡接在a、b两点间，闭合开关S，小灯泡恰能正常发光；若换一个“6 V 4 W”的小灯泡接在a、b 两点间，闭合开关S，则这个小灯泡的实际功率()A．大于4 W B．等于4 WC．小于4 W D．无法确定图12．如图2所示是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0为定值电阻，R是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是()图2A．电路总功率变大B．电压表的示数变小C．通过气敏电阻的电流变小D．气敏电阻R的阻值变大3．分别标有“6 V 6 W”和“6 V 3 W”的甲、乙两只小灯泡，经实验测得其I－U特性曲线如图3所示，现将甲、乙两灯并联接在电源电压为3 V的电路中，两只灯泡的总功率是()图3A．3 W B．4.5 W C．6 W D．9 W4．小灯泡L的额定电压为3 V，它的I－U图像如图4甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5 V；再将滑片P向左移动直到电压表示数为3 V．已知电源电压恒定，滑动变阻器的铭牌标有“10 Ω 2 A”．下列说法中错误的是()图4A．电源电压为4.5 VB．电路中消耗的最大电功率为1.35 WC．小灯泡的额定功率为1.5 WD．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75 W5．如图5甲所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断不正确的是()图5A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω6．如图6甲所示，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法正确的是()图6A．R1的阻值为20 ΩB．R2的最大阻值为50 ΩC．电源电压为5 VD．该电路消耗的最大电功率为0.9 W7．如果加在某定值电阻两端的电压从6 V升高到10 V，通过该电阻的电流变化了0.1 A，则该电阻的电功率变化了________W.8．甲、乙两只灯泡，其I－U关系图像如图7所示，现将甲、乙两灯串联在电源电压为5 V的电路中，通过甲灯的电流是______A，乙灯两端电压是______V，两灯消耗的总功率是________W.图79．如图8甲所示，A、B分别是标有“6 V 3.6 W”字样的灯泡L和定值电阻R的U－I图像．则R的阻值为________ Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光，此时电流表的示数为________A；若再闭合开关S3，电流表的示数为________A；若只闭合开关S2，电路消耗的电功率为________W.图810．如图9甲所示，电源电压一定，闭合开关S，滑动变阻器滑片P从最上端滑至最下端的过程中，电流表示数I与滑动变阻器接入电路的阻值R之间的关系如图乙所示．已知定值电阻R0＝20 Ω，则电源电压U＝________V．图乙中坐标值I1＝________A．当电流表示数I＝0.4 A时，R0与R消耗的电功率之比为________．图911．如图10甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P 由a端移动到b端时，测得电阻R两端的电压U与通过电阻R的电流I的变化关系如图乙所示，则电源的电压为______V，R的阻值为______ Ω，电压表V1示数的变化范围是________，滑动变阻器的最大阻值________ Ω，滑片移动过程中，此电路消耗的最大电功率为________W.图1012．如图11甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点滑到a 点的过程中，两电压表示数随电流表示数变化的图线如图乙所示．则：(1)R2阻值为多少欧？(2)电源电压为多少伏？(3)滑片从b点滑到a点的过程中，电路消耗的总功率最大值为多少瓦？图11答案1．C 2．A 3．A 4．B 5．C ． 6．B 7．1.6 8．0.4 3 2 9．10 0.6 1.2 2.4 10．12 0.2 2∶1 11．12 8 0～8 V 16 1812．由图甲知，R 、R 1、R 2串联，电压表V 1测R 1两端电压，电压表V 2测R 2两端电压，电流表测电路中电流．(1)滑片P 从b 点滑到a 点的过程中，R 1连入电路阻值变小，电路中总电阻变小，由I ＝UR 可知，电路中电流变大，R 2两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R 1两端的电压变小，综上可知，图乙中，dc 段表示V 1的示数随电流表示数的变化的图线，ec 段表示V 2的示数随电流表示数变化的图线；当滑片位于b 点时，R 1接入电路中的电阻较大，电路中的电流较小，由图乙可知，电路中的最小电流I 小＝1 A ，R 1两端的电压U 1＝12 V ，R 2两端的电压U 2＝2 V ，则R 2阻值：R 2＝U 2I 小＝2 V1 A＝2 Ω.(2)因串联电路中总电压等于各分电压之和，所以，当滑片位于b 点时，电源的电压：U ＝U 1＋U 2＋I 小R ＝12 V ＋2 V ＋1 A ×R ①，当滑片位于a 点时，R 1接入电路中的电阻较小，电路中的电流较大，R 2的功率较大，由图乙可知，电路中的最大电流I 大＝3 A ，R 1两端的电压U 1′＝6 V ，R 2两端的电压U 2′＝6 V ，则电源的电压：U ＝U 1′＋U 2′＋I 大R ＝6 V ＋6 V ＋3 A ×R ②，因电源的电压不变，所以由①②得：R ＝1 Ω，电源的电压U ＝U 1＋U 2＋I 小R ＝2 V ＋12 V ＋1 A ×1 Ω＝15 V.(3)滑片从b点滑到a点的过程中时，电路的电流最大时，电路消耗的总功率最大，则P 大＝UI大＝15 V×3 A＝45 W.。

第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）A ．时间B ．电流C ．电功D ．电功率2．想象一下，假如没有电流的热效应，下列设备还能工作的是（ ）A.白炽灯B.电烤箱C.电炉子D.电视机3．如图所示,小雨将两只鸡蛋举高2米，所做的功最接近于（ ）A ．0.02 JB ．0.2 JC ．2JD ．20 J4．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是（ ）A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J5．如图所示，用大小不同的力（F 1＞F 2＞F 3）将质量为m 的物体在不同的接触面上沿力的方向移动相同的距离S ，力在三个过程中所做的功分别为W 1、W 2、W 3，则（ ）A ．123W W W >>B ．123W W W <<C ．123W W W =<D ．123W W W ==6．下列仪器中能用来测量电功的是（ ）A．电压表 B．电流表 C．电能表 D．测电笔7．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A．小灯泡正常发光时的电阻为2.50B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C．向右移动滑片时,电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J8．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。

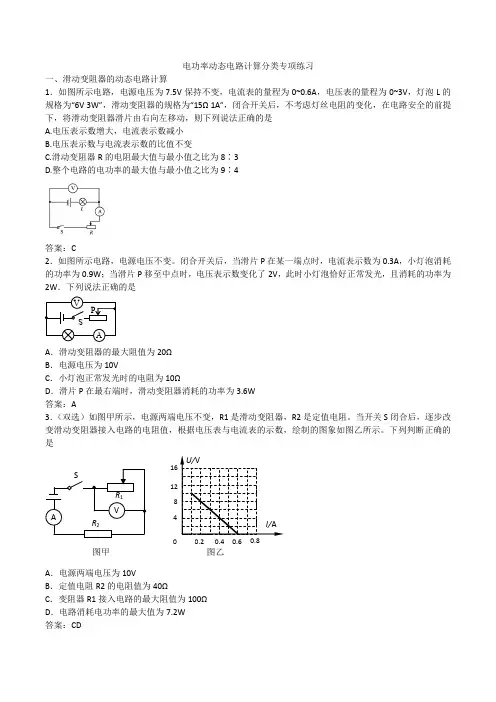

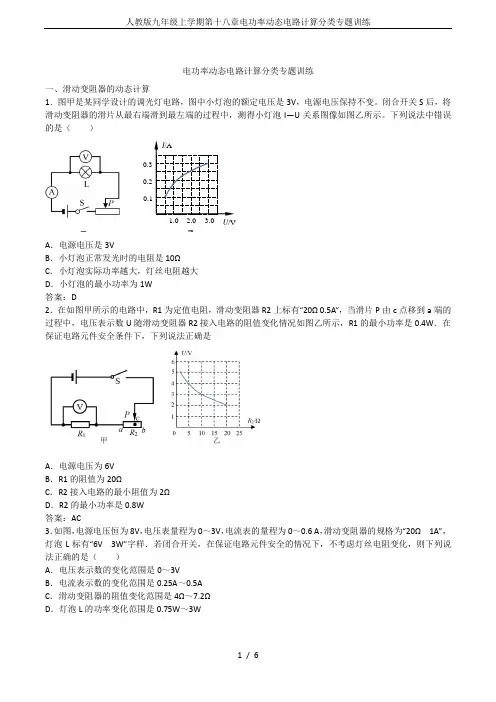

电功率动态电路计算分类专项练习一、滑动变阻器的动态电路计算1．如图所示电路，电源电压为7.5V 保持不变，电流表的量程为0~0.6A ，电压表的量程为0~3V ，灯泡L 的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A.电压表示数增大，电流表示数减小B.电压表示数与电流表示数的比值不变C.滑动变阻器R 的电阻最大值与最小值之比为8∶3D.整个电路的电功率的最大值与最小值之比为9∶4答案：C2．如图所示电路，电源电压不变。

闭合开关后，当滑片P 在某一端点时，电流表示数为0.3A ，小灯泡消耗的功率为0.9W ；当滑片P 移至中点时，电压表示数变化了2V ，此时小灯泡恰好正常发光，且消耗的功率为2W ．下列说法正确的是A ．滑动变阻器的最大阻值为20ΩB ．电源电压为10VC ．小灯泡正常发光时的电阻为10ΩD ．滑片P 在最右端时，滑动变阻器消耗的功率为3.6W答案：A3．（双选）如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是A ．电源两端电压为10VB ．定值电阻R2的电阻值为40ΩC ．变阻器R1接入电路的最大阻值为100ΩD ．电路消耗电功率的最大值为7.2W答案：CD0 0.4 图甲 图乙4．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器的规格为“20Ω 1A”。

闭合开关，在保证电路安全的情况下，移动滑片P的过程中A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.12WC．电路消耗的最大电功率为2.7WD．滑动变阻器接入电路的最小电阻为4Ω。

人教版初中物理九年级第18章《电功率》测试试题（含答案）第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．下列四个节能灯，均接在36V电压下工作，能正常发光的是（）A．220V 18W B．220V 9W C．12V 18W D．36V 9W2．下列家用电器中，正常工作时电流最接近0.5安的是（）A．电饭煲 B．电视机 C．电熨斗 D．空调器3．无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（）A．手机 B．手电筒 C．电视机遥控器 D．电视机4．下列物理量的估计最接近实际的是（）A．液晶电视机正常工作时的电流约为10 ＡB．家用空调的额定功率约为50 WC．对人体安全的电压为220 VD．一节新干电池的电压约为1.5 V5．用电器通电时都会发热，下列哪种用电器可以认为是将电能全部转化成了内能( )A．电吹风 B．电熨斗 C．电风扇 D．电视机6．小华家电热毯内的电阻丝断了，她爸爸将电阻丝的两个断头接上后继续使用，在使用中发现接头处的电热毯烧焦了，其原因可能是：（）A．电阻丝总长度变短，总电阻变小，电流变大B．电阻丝总长度变短，总电阻变大，电流变小C．接头处电阻变小，相同时间内释放的热量更多D．接头处电阻变大，相同时间内释放的热量更多7．将灯L1、L2连接在某电路中，发现灯L2比灯L1亮很多，为了确定两个灯是怎样的连接方式，小明用电压表测得两个灯两端的电压都是2V，下列说法正确的是（）A．两个灯一定是串联 B．两个灯一定是并联C．两个灯的规格一定一样 D．两个灯可能是串联也可能是并联8．小明家的电能表月初的数字是，月末表盘的示数如图所示。

若按0.5元/kW•h的标准收费，他家本月应缴纳电费元。

若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W．（）1 / 9A．420元，1200W B．42元，1000WC．4.2元，1200W D．42元 1200W9．小灯泡L1和L2分别标有“2.5V 0.3A”、“3.8V 0.3A”将L1和L2分别采用如图甲、乙所示的方式与同一电源连接，闭合开关S后，L1和L2都能发光，不考虑灯丝电阻的变化，下列说法正确的是（）A．L1的电阻大于L2的电阻B．甲图中通过L1的电流大于通过L2的电流C．乙图中L1、L2两端的实际电压相等D．甲、乙两图中L1的实际功率小于L2的实际功率10．如图甲所示的电路中，电源电压保持不变，闭合开关，将滑动变阻器的滑片从一端移动到另一端的过程中，两只电压表与电流表示数的变化关系如图乙所示，分析实验数据，下列说法正确的是（）A．电源电压为14V B．滑动变阻器的最大阻值为60ΩC．定值电阻R1为15Ω D．电路消耗的最大功率8.4W11．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W 的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适（）A．220V 5A B．220V 15A C．220V 20A D．220V 30A 12．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、人教版初中物理九年级第18章《电功率》测试试题（含答案）3 / 9B ，闭合开关S ，L 正常发光，电路的总功率为4.8W ，此时灯泡L 的（ ）A ．电压为7VB ．电流为0.3AC ．电阻为20ΩD ．功率为3W13．电工师傅常用一只标有“220V、40W”的灯泡Lo(检验灯泡)取代保险丝，来检查新安装的照明电路中每个支路的情况。

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

电功率动态电路分析及计算专题练习1.如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是（）A.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和减小D.电压表V1示数的减少量大于V2示数的增加量答案：C2.如图所示，电源电压保持2V不变，小灯泡L标有“2.5V0.2A”字样，小灯泡的阻值保持不变。

闭合开关S1、S2，下列说法正确的是（）A.电源工作时，将电能转化为其他形式的能B.此时小灯泡L正常发光C.若只断开开关S2，小灯泡L变得更亮D.若开关S2由闭合变为断开，电流表的示数变小答案：D3.如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中（）A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小答案：D4．如图所示，将一节干电池和三只均标有“1.5V、0.5W”的小灯泡接入电路，当开关S1闭合、S2断开时，三只灯泡均能发光．若将开关S1、S2均闭合，则（）A．只有灯泡L1熄灭B．三只灯泡均熄灭C．灯泡L2、L3熄灭，L1更明亮D．灯泡L3熄灭，L1、L2均更明亮答案：C5.如图所示电路中，R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A，下列说法正确的是（）A．电源电压为6V B．R2的阻值为1ΩC．S1和S2都闭合时，R2消耗的功率为18W D．只闭合S2时，电路消耗的总功率为24W答案：D6．如图所示．电源电压为4.5V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡L标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）．在保证通过小灯泡L的电流不超过恒定电流的情况下，移动滑动变阻器的滑片，下列选项正确的是（）A．小灯泡的额定电流是0.6A B．电流表的示数变化范围是0.2～0.5AC．电压表的示数变化范围是0～3V D．滑动变阻器连入电路的阻值变化范围是4～10Ω答案：D7．如甲图所示的电路中，电源电压为16V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断不正确的是（）A．R0的阻值是10ΩB．电路的最大总功率是25.6WC．R0的最小功率是3.2W D．滑动变阻器的最大阻值是70Ω答案：C8．如图甲所示，两电热丝R1与R2并联，R1=20Ω，电源电压保持不变，闭合开关，电流表A1和电流表A2表盘指针均指如图乙所示位置，则以下判断不正确的是（）A ．R 1：R 2=5：1B ．电源电压是10VC ．R 2的电功率是20WD ．R 1工作2分钟所放出的热量为600J答案：A9．图甲是小灯泡的电压——电流图像。

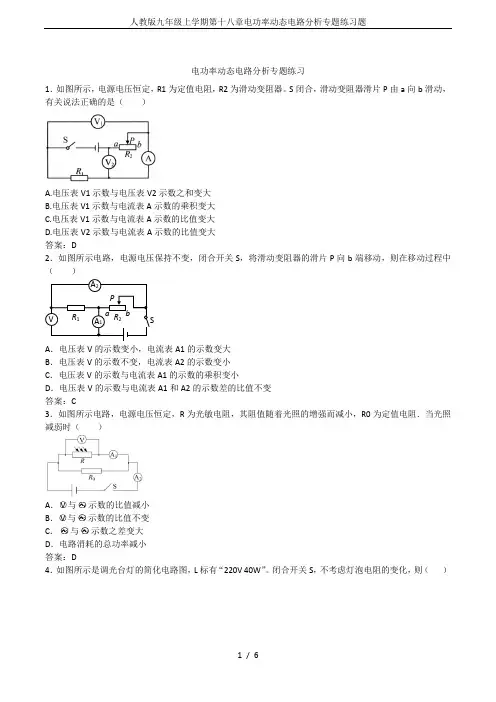

电功率动态电路分析专题练习1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。

S 闭合，滑动变阻器滑片P 由a 向b 滑动，有关说法正确的是（ ）A.电压表V1示数与电压表V2示数之和变大B.电压表V1示数与电流表A 示数的乘积变大C.电压表V1示数与电流表A 示数的比值变大D.电压表V2示数与电流表A 示数的比值变大答案：D2．如图所示电路，电源电压保持不变，闭合开关S ，将滑动变阻器的滑片P 向b 端移动，则在移动过程中（ ）A ．电压表V 的示数变小，电流表A1的示数变大B ．电压表V 的示数不变，电流表A2的示数变小C ．电压表V 的示数与电流表A1的示数的乘积变小D ．电压表V 的示数与电流表A1和A2的示数差的比值不变答案：C3．如图所示电路，电源电压恒定，R 为光敏电阻，其阻值随着光照的增强而减小，R0为定值电阻．当光照减弱时（ ）A ．○V与示数的比值减小B ．○V与示数的比值不变C．与示数之差变大D ．电路消耗的总功率减小答案：D4．如图所示是调光台灯的简化电路图，L 标有“220V 40W ”。

闭合开关S ，不考虑灯泡电阻的变化，则（ ）A．当滑片P从b端向a端移动时，电路总电阻变大B．当滑片P从a端向b端移动时，灯泡变亮C．当滑片P在a端时，灯泡正常发光D．当滑片P在b端时，电路总功率最大答案：C5．（双选）为了研究热敏电阻对电路的影响，小李设计了如图所示的电路。

电源电压保持不变，R为定值电阻，Rt为热敏电阻，其阻值随温度的升高而减小。

闭合开关后，小李在热敏电阻Rt上擦了一些酒精，用扇子对着它扇风时，下列说法中正确的是（）A．电流表示数变小B．电压表示数变大C．电压表与电流表示数之比变小D．电路的总功率变小答案：AD6．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A．用电器消耗的总功率B．电压表V的示数与电流表A的示数的比值C．电流表A的示数与电流表A1的示数的差值D．电压表V的示数与电流表A1的示数的乘积答案：D7.用石墨烯制成的湿敏电阻，其阻值会随含水量的升高而增大。

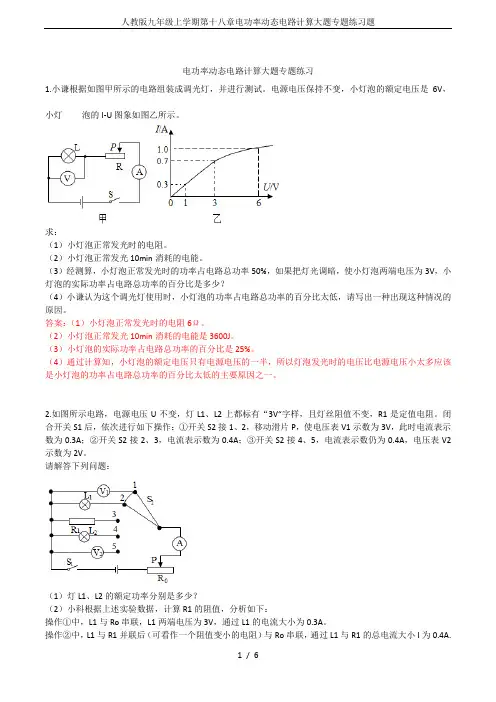

电功率动态电路计算大题专题练习1.小谦根据如图甲所示的电路组装成调光灯，并进行测试。

电源电压保持不变，小灯泡的额定电压是6V，小灯泡的I-U图象如图乙所示。

求：（1）小灯泡正常发光时的电阻。

（2）小灯泡正常发光10min消耗的电能。

（3）经测算，小灯泡正常发光时的功率占电路总功率50%，如果把灯光调暗，使小灯泡两端电压为3V，小灯泡的实际功率占电路总功率的百分比是多少？（4）小谦认为这个调光灯使用时，小灯泡的功率占电路总功率的百分比太低，请写出一种出现这种情况的原因。

答案：（1）小灯泡正常发光时的电阻6Ω。

（2）小灯泡正常发光10min消耗的电能是3600J。

（3）小灯泡的实际功率占电路总功率的百分比是25%。

（4）通过计算知，小灯泡的额定电压只有电源电压的一半，所以灯泡发光时的电压比电源电压小太多应该是小灯泡的功率占电路总功率的百分比太低的主要原因之一。

2.如图所示电路，电源电压U不变，灯L1、L2上都标有“3V“字样，且灯丝阻值不变，R1是定值电阻。

闭合开关S1后，依次进行如下操作：①开关S2接1、2，移动滑片P，使电压表V1示数为3V，此时电流表示数为0.3A；②开关S2接2、3，电流表示数为0.4A；③开关S2接4、5，电流表示数仍为0.4A，电压表V2示数为2V。

请解答下列问题：（1）灯L1、L2的额定功率分别是多少？（2）小科根据上述实验数据，计算R1的阻值，分析如下：操作①中，L1与Ro串联，L1两端电压为3V，通过L1的电流大小为0.3A。

操作②中，L1与R1并联后（可看作一个阻值变小的电阻）与Ro串联，通过L1与R1的总电流大小I为0.4A.假设此时L1两端电压为U1，通过的电流为l L1。

可求得R1= ，老师指出：求解R1时，代入的“3V~”0.4A“0.3A”三个数据中有错误。

请你指出错误的数据：，并正确求解R1。

（3）当开关S2接4、5时，滑片P怎样移动才能使L2正常工作？（要求说明移动方向和变化的阻值大小）答案：（1）灯L1的额定功率为0.9W，灯L2的额定功率为1.8W。

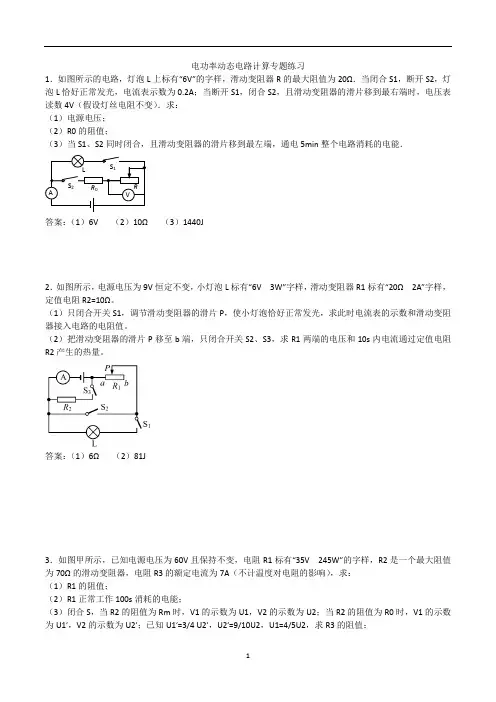

电功率动态电路计算专题练习1．如图所示的电路，灯泡L上标有“6V”的字样，滑动变阻器R的最大阻值为20Ω．当闭合S1，断开S2，灯泡L恰好正常发光，电流表示数为0.2A；当断开S1，闭合S2，且滑动变阻器的滑片移到最右端时，电压表读数4V（假设灯丝电阻不变）．求：（1）电源电压；（2）R0的阻值；（3）当S1、S2同时闭合，且滑动变阻器的滑片移到最左端，通电5min整个电路消耗的电能．答案：（1）6V （2）10Ω （3）1440J2．如图所示，电源电压为9V恒定不变，小灯泡L标有“6V 3W”字样，滑动变阻器R1标有“20Ω 2A”字样，定值电阻R2=10Ω。

（1）只闭合开关S1，调节滑动变阻器的滑片P，使小灯泡恰好正常发光，求此时电流表的示数和滑动变阻器接入电路的电阻值。

（2）把滑动变阻器的滑片P移至b端，只闭合开关S2、S3，求R1两端的电压和10s内电流通过定值电阻R2产生的热量。

答案：（1）6Ω （2）81J3．如图甲所示，已知电源电压为60V且保持不变，电阻R1标有“35V 245W”的字样，R2是一个最大阻值为70Ω的滑动变阻器，电阻R3的额定电流为7A（不计温度对电阻的影响），求：（1）R1的阻值；（2）R1正常工作100s消耗的电能；（3）闭合S，当R2的阻值为Rm时，V1的示数为U1，V2的示数为U2；当R2的阻值为R0时，V1的示数为U1′，V2的示数为U2′；已知U1′=3/4 U2′，U2′=9/10U2，U1=4/5U2，求R3的阻值；（4）在电路安全的前提下，小天同学用以上器材组成一个如图乙所示的电路，在R1、R2和R3中任选两个电阻分别连入电路的“AB”和“CD”处，组成不同的电路，在同一电路中两个电阻的功率之差如果超过200W ，电路外的检测装置将自动报警，请通过计算和推导，判断哪些电路始终不会导致检测装置报警，哪些电路会导致检测装置报警，并计算报警时R2的取值范围。
