【四清导航】九年级物理全册 15.1-15.2周周清课件 (新版)新人教版

【四清导航】九年级物理全册 15.1-15.2周周清课件 (新版)新人教版

4．下列事例中，不可以用静电知识解释的是( B A．干燥的季节，夜晚脱毛衣时会冒“火花” B．电工用的钢丝钳柄上套有橡胶管 C．电视机屏幕上经常吸附着许多灰尘 D．油罐车尾部有一条拖到地面的铁链
)
5．下列四个电路图中与右边实物图对应的是( C )
6 ．一本用电常识书中列出了白炽灯的常见故障与检修方法 ，如下 表所述，造成此“灯泡不亮”故障的共同原因是电路中出现了( C ) A.短路 B．通路 C．断路 D．都有可能
解：实验器材：小灯泡、干电池、开关、导线及两个导线夹。 实验步骤： (1)用小灯泡、开关、电池、导线及导线夹组成探测电路。 (2)将两个导线夹相连接，然后闭合开关，小灯泡发光表明探测电路完 好。 (3)将导线夹A、B分别夹在被测物体两端，根据小灯泡是否发光就可以 判断它是否是导体。若发光则被夹的物体是导体；若不发光则被夹的 物体是绝缘体。
第12题图
14．如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全 相同的电线。为了辨别哪两个线头为同一根导线的两端 ，可以用如图 乙所示的测通器来测试。其操作过程如下： (1)连接A和B，将测通器的m连接在D上，当n连接F时小灯泡发光， 连接 E 时小灯泡不发光。由此可以确定 ______( CE 填字母 ， 下同 ) 为同一 导线的两端。 (2)为了弄清另两根导线的两端 ，可连接A和C，测通器的一端必须 与______ E 相连时，另一端只需接触一根导线就能将另两根导线就能将 另两根导线辨别开。
10 ．台式电脑使用一段时间后 ， 为保证电脑的稳定性 ， 需要打开主机 箱盖除尘 ， 这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了 ______ 电 ，可以_______ 吸引 轻小物体，所以灰尘会附着在扇叶上。
11．我们经常在加油站看到一条醒目的警示：“严禁用塑料桶运汽 油”。这是因为在运输过程中，汽油会不断地与桶壁摩擦，使塑料桶 _________ 带上电 ，造成火灾隐患。 12 ． 如图所示是台式电风扇的一个自动断电设备。当电风扇正常直立 时，它________ 接通 电路；当电风扇倾倒时，它_______ 断开 电路。(以上两空均 填“接通”或“断开”) 13．如图所示，把A、B两根碳棒插入盐水中，A、B碳棒分别与电源相 连后，盐水中的负电荷向B移动，正电荷向A移动，可见，盐水中的电 流方向是________ B 接的是电源正极。 由B到， A 碳棒________ 第13题图

人教版九年级物理周周清621.1-21.4

人教版九年级物理周周清621.1-21.4

电磁波 18．如图所示，使用手机通话时，声音信息搭载在上传向基地台。在 光导纤维中利用激光传递信息，是由于激光的很高，频率 在一定时间内可以 传输大量信息。
三、解答题(第19题8分，第20题12分，共20分) 19．电磁波看不见，摸不着，郭媛想做一个简单的实验，以感知电磁 波的存在，请和郭媛一起设计出实验方法。(写出详细过程)
8．某雷达探测高空中的一颗人造卫星，如果从雷达发射的电磁波到接 收到反射回来的电磁波用的时间是0.16s，这颗卫星距雷达的距离是() D A．24×104kmB．2.5×103km C．24×106kmD．2.4×104km 9．如图所示为抗震救灾活动中使用的收音机、卫星电话、手电筒、红 外热成像生命探测仪，有关文字说明错误的是() C
A．收音机通过捕获无线电波获得抗震救灾信息 B．卫星电话发出的信息经数万千米路径传到北京所需时间不足1s C．电池在手电筒中是消耗电能的装置 D．红外热成像生命探测仪可以在黑夜探测到埋在废墟下的幸存者 10．关于现代通信和电磁波，下列叙述正确的是() D A．光纤通信传输的信息量很大，主要用于无线电广 B．电磁波不能在真空中传播 C．电磁波的应用对人类有利无害 D．卫星通信利用人造卫星作为中继站进行通信
11．下列说法正确的有()D A．两台计算机之间发送电子邮件时，必须同时上网 B．“电子邮件”只能发送文字信息 C．计算机之间的联系只能用光缆 D．因特网的最大好处是能做到信息资源共享 二、填空题(18×2分＝36分) 12 ．现代人使用电话已十分普遍 ，最简单的电话由话筒和听筒组成。 现在佛山电视台正大力推广普及的“数字电视”，其实就是佛山电视台 用数字信号传输电视节目。小李的移动电话的接收频率是 150MHz，这 2。 种电磁波的波长是m 13．试将以下电磁波与对应用途配对。 D B X光；紫外线；红外线。 C A 微波；

九年级物理下册(人教版)课件 周周清2 检测内容：18.3-18.4

九年级物理下册(人教版)课件 周周清2 检测内容：18.3-18.4
A．25∶4 B．64∶25 C．25∶16 D．4∶1
7．图为“探究电流通过导体产生热量与哪些因素有关”的实验装置。
将阻值分别为5 Ω和10 Ω的电热丝R1和R2，按如图方式接入电压为3 V 的电路中，则电流通过_______(R填2 “R1”或“R2”)电热丝产生的热量 多；通电10 min，R2产生的热量是 _____2_4_0_J。

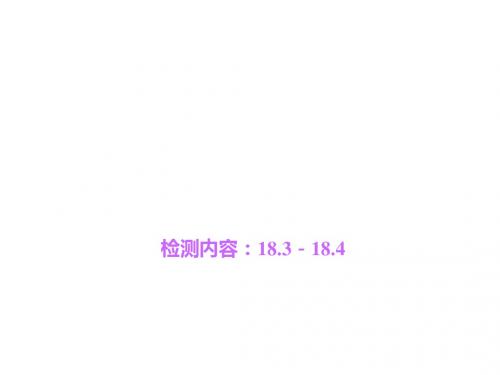

检测内容：18.3－18.4
1．某阻值为4 Ω的定值电阻，通过的电流为0.5 A，则1 min产生的
热量是( C )
A．2 J
B．30 J
C．60 J
D．120 J
2．已知两电阻的阻值之比R1∶R2＝9∶1，在相同时间内产生的热 量Q1∶Q2＝9∶4，那么通过这个电阻的电流之比为( B ) A．9∶1 B．1∶2 C．1∶6 D．6∶1
9．如图所示，电源电压恒为12 V，闭合开关S，当滑动变阻器的阻值 为10 Ω时，电压表的示数为10 V，此时电动机正常工作，则滑动变阻 器消耗的功率是____0_.4_ W；若电动机内部线圈的电阻为2 Ω，则通电 5 min电流通过电动机内部线圈产生的热量是___2_4J。
10．为了探究“电流通过导体产生的热量与什么因素有关”，设计 了如图所示的实验，三个完全相同的烧瓶中盛有等质量的煤油，已 知电阻丝R甲＞R乙＝R丙。
A．灯泡L1、L2都能正常发光 B．灯泡L1、L2一样亮 C．灯泡L2比灯泡L1亮 D．灯泡L1比灯泡L2亮
5．下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且 U＞U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出 小灯泡额定功率的是( C )
6．如图甲是测电阻R电功率的实验电路图，实验所用的器材：电源 一个(电压6 V保持不变)，待测电阻一个，电流表(0～0.6 A，0～3 A) 一只，电压表(0～3 V，0～15 V)一只，滑动变阻器(0～12 Ω)一只， 开关一个，导线若干，实验过程中要求电表不超过其量程，且电表的 指针至少能达到刻度盘的中线，根据实验数据绘出被测电阻R的U－I 图象如图乙所示。当电流表和电压表能按要求工作时，R消耗的最大 功率与最小功率之比为( C )

九年级物理全册 17.3-17.4周周清 (新版)新人教版

九年级物理全册 17.3-17.4周周清 (新版)新人教版

PPT学习交流
6
9．图甲是测量小灯泡(U 额＝2.5 V)电阻的电路，电源电压恒为 4 V。
(1)请将图甲中的电路连接完整。(要求滑片 P 向右滑动时电灯变 亮，导线不允许交叉)
解：
PPT学习交流
7
(2) 实 验 中 ， 滑 动 变 阻 器 除 了 保 护 电 路 外 ， 还 可 以 _改__变__通__过__电__路__的__电__流__，__多__测__几__组__数__据______________。 (3)下表是记录的部分实验数据，图乙是第 1 次实验中电流表的示 数，该示数为_____0_.2_4_____A。这 5 次实验中，灯泡电阻的最大值 为____1_0_._42_____Ω(结果保留两位小数)。为了完成这 5 次实验， 应该选取最大阻值不小于_____3_5______Ω 的滑动变阻器。
PPT学习交流
5
7．一段粗细均匀的电阻丝电阻为 16 Ω，将它围成一个封闭的圆
圈，如图所示，则 A、B 两点间的电阻为___3__Ω。
8．如图甲所示，当开关 S 从点 2 转到点 1 时，电流表和电压表 对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压
是___6___V，电阻 R2 的阻值是__2_0__Ω，电阻 R2 的 I－U 图象是图 丙中的___a___(填“a”或“b”)。
2．如图所示，电源电压保持不变，R2＝2R1，当开关接 a 点时，
电压表的示数为 U0，当开关接 b 点时，电压表的示数( C )
A．小于 0.5 U0
B．等于 0.5 U0
C．大于 0.5 U0 而小于 U0
D．等于 U0
PPT学习交流
2
3．如图是握力计的原理图，其中弹簧上端和滑动变阻器的滑片

九年级物理全册 1.121.4周周清课件 (新版)新人教版

九年级物理全册 1.121.4周周清课件 (新版)新人教版
三、解答题(第19题8分，第20题12分，共20分) 19．电磁波看不见，摸不着，郭媛想做一个简单的实验，以感 知电磁波的存在，请和郭媛一起设计出实验方法。(写出详细过程) 解：打开收音机的开关，旋至没有电台的位置，将音量开大，取一节干 电池和一根导线，拿到收音机附近；先将导线的一端与电池的负极相连， 再将导线的另一端与正极摩擦，使它们时断时续地接触；听收音机 里发出的声音。
A．光纤通信传输的信息量很大，主要用于无线电广
D
B．电磁波不能在真空中传播
C．电磁波的应用对人类有利无害
D．卫星通信利用人造卫星作为中继站进行通信
第四页，共8页。
11．下列说法正确的有( D ) A．两台计算机之间发送电子邮件时，必须同时上网 B．“电子邮件”只能发送文字信息 C．计算机之间的联系只能用光缆 D．因特网的最大好处是能做到信息资源共享

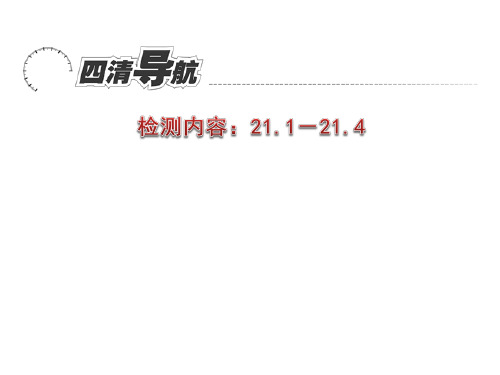

检测(jiǎn cè)内容：21.1－21.4
第一页，共8页。
一、选择题(11×4分＝44分) 1．下列说法不正确的( B ) A．声、光和电磁波都能够传递信息 B．固定电话(diànhuà)、移动电话(diànhuà)、广播和电视都是利用导线中的 电流传递信息的 C．微波炉的金属外壳能有效地防止电磁波泄漏影响人的身体健康 D．根据电磁波在真空中的传播速度公式c＝λf，可以推断频率越高的电磁 波，波长越短 2．C 关于广播、电视、移动电话(diànhuà)的信息发射和接收过程，下列说法 错误的是( ) A．它们都是靠电磁波传递信息的 B．在发射时，它们都要把电信号加载到高频电磁波上 C．它们都只有接收功能，没有发射功能 D．移动电话(diànhuà)既有接收功能，又有发射功能 的信3．息如。图下所列示各，种在信建息国传6递4周方年式期中间，，运各用地电群磁众波通传过递多信种息方的式是了( 解国)庆B 大阅兵 A．声呐和无线电广播电视 B．卫星通信和光纤通讯 C．有线电话(diànhuà)和无线电广播电视 D．两人之间面对面相互交谈

人教版九年级物理下册沪科版习题课件：周周清2

人教版九年级物理下册沪科版习题课件：周周清2

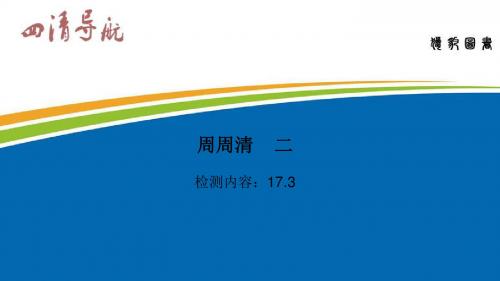

周周清 二
检测内容：17.3
一、选择题(8×5 分＝40 分) 1．电动机在日常生活和工农业生产中的应用十分广泛，关于电动机，下列说 法中错误的是( D ) A．电动机是应用通电线圈在磁场中受力转动的原理制成的 B．直流电动机中的换向器能使通电线圈持续转动 C．电动机是把电能转化成机械能的装置 D．电动机是把机械能转化成电能的装置
三、实验题(9分＋12分＋12分＝33分) 11．图中所示是检验磁场对通电导体作用力的实验装置。当导线ab中有某 方向电流通过时，它受到磁场的作用力向上。
(1)如果仅将两磁极对调位置，导线ab受力向 下 ； (2)如果磁极位置不变仅改变ab中的电流方向，导线ab受力向 下 ； (3)如果同时对调磁极位置和改变电流方向，导线ab受力向 上 。
2．在磁场中，肯定不受磁场力作用的是( A )
A．铝棒
B．钢片
C．通电钢棒
D．小磁针
3．如图所示的几个实验，演示磁场对通电导体有力的作用的是( D )
4．通电导线放置在磁场中，如图所示，没有受到磁场力作用的是( B )
Байду номын сангаас
5．直流电动机的线圈转动一周，电流的方向需改变( B )
A．1 次
B．2 次
C．3 次
(1)图中所示状态，电路处于加热还是未加热？ (2)恒温箱的温度为 100 ℃时，继电器线圈中的电流达到 20 mA，衔铁被吸合， 此时热敏电阻 R 消耗的功率是多少？ (3)电阻 R′有什么作用？ 解：(1)加热
(2)恒温箱温度为 100 ℃时，R＝50 Ω，P＝I2R＝(0.02 A)2×50 Ω＝0.02 W (3)①保护电路 ②调节温控箱的控制温度
D．4 次
6．如图所示，把一个安在家庭电路中正在发光的灯泡放到如图所示的磁体中 间，发现灯丝晃动。关于这种现象，下列说法中正确的是( C )

人教版九年级物理上册 周周清2

检测内容：第十四章第1～3节得分________卷后分________评价________一、选择题(共8小题，每小题4分，共32分)1．目前我国已将发动机研发列为国家重大科技专项。

下列我国“陆、海、空、天”装备中的动力机械不属于热机(利用内能做功的机械)的是(A)A．中国高铁交流异步牵引电动机B．052D型导弹驱逐舰燃气轮机C．歼－20战机涡扇15煤油发动机D．长征五号火箭液氢液氧发动机2．关于燃料不能被充分利用的原因，下列说法中错误的是(D)A．燃料很难完全燃烧B．高温烟气带走了一部分热量C．散热损失了一部分热量D．燃料燃烧时产生的内能不易转化成其他形式的能3．双燃料汽车以天然气或汽油作为燃料，下列说法中正确的是(C)A．以天然气为燃料，不完全燃烧时热值变小B．以天然气为燃料，汽车发动机的效率可以达到100%C．在压缩冲程中，燃料混合物的温度升高，内能增大D．汽油与天然气相比，燃烧时汽油对环境的污染较小4．有甲、乙两台汽油机，甲的效率与乙的效率之比是5∶4，相同时间内甲做的有用功是乙做的有用功的2倍，则在相同的时间内，甲、乙两台汽油机消耗的汽油质量之比为(C) A．5∶2 B．2∶5 C．8∶5 D．5∶85．如图所示是用海浪发电的航标灯的气室示意图。

它是利用海浪上下起伏的力量将空气吸入气室，压缩后再推入工作室，然后推动涡轮机转动(带动发电机发电)。

下列说法正确的是(D)A.当K1开启，K2开启时，空气的内能转化为涡轮机的机械能B．当K1关闭，K2开启时，海水的机械能转化为空气的内能C．当K1开启，K2关闭时，空气的内能转化为海水的机械能D．当K1开启，K2关闭时，空气的内能转化为涡轮机的机械能6．根据能量守恒定律，以下情形可能发生的是(A)A．掉在地上的弹性小球会跳起，但是越跳越低B．出膛的子弹射穿木板后，以更快的速度继续前进C．给电水壶里沸腾的水断电后，水的沸腾却永远不会停止D．柴油机在工作的过程中，化学能转化为机械能的效率大于17．(广安中考)下列关于能量的说法中，正确的是(C)A．洗衣机工作时将机械能转化为电能B．电水壶工作时将内能转化为电能C．用热水泡脚，身体会感觉暖和，说明内能可以转移D．能量无论是转化还是转移，能量总和会逐渐减少8．(江西中考)如图所示是小普同学跟爷爷学习气功的四个基本动作，由此他联想到热机的四个冲程，以下与做功冲程最相似的是(C)A.鼻孔吸气B.气沉丹田C.排山倒海D.打完收工二、填空题(每空3分，共33分)9．火箭发射时用液态氢作燃料，是因为液态氢的热值大。

九年级物理全册 20.1-20.3周周清 新人教版


17．如图所示是某学习小组同学设计的“研究电磁铁磁性强弱”的实 验电路图。 (1)要改变电磁铁线圈中的电流大小，可通过_移__动__滑__动__变__阻__器__的__滑__片__ 来实现；要判断电磁铁的磁性强弱，可观察__吸__引__铁__钉__数__目__的__多__少____ 来确定。 (2)下表是该组同学所做实验的记录：Βιβλιοθήκη 电磁铁(线圈)实验次数
1
电流/A
0.8
吸引铁钉的最多数目/枚 5
50匝 2 1.2 8
100匝 3 456 1.5 0.8 1.2 1.5 10 7 11 14
①比较实验中的1、2、3(或4、5、6)，可得出的结论：电磁铁的匝 数一定时，通过电磁铁线圈中的电流_越__大__，__电__磁__铁__的__磁__性__越__强___。 ②比较实验中的1和4(或2和5或3和6)可得出的结论：电磁铁线圈中 的电流一定时，线圈匝数___越__多__，__电__磁__铁__的__磁__性__越__强______。
16．在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺 线管周围摆放了一些小磁针。 (1)通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的 磁场与__条__形___磁体的磁场相似。 (2)小明改变螺线管中的电流方向，发现小磁针转动180°，南北极 所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线 管中的__电__流___方向有关。 (3)由安培定则可知乙图中S闭合后，螺线管的上端为__S__极。
13．如图所示是小利设计的一种限流器原理图，当电流超过限制电 流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属 杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA 属于___省_力____杠杆。 (2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接 在进户线的____火线上。 (3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为 达到设计要求，应把滑动变阻器滑片P向___右_移动。

九年级物理全册 20.420.5周周清课件 (新版)新人教版


(4)针对这个实验，小明做了进一步的探究，他提出了“感应电流的大小可能与磁 场的强弱有关”的猜想，为了验证小明的猜想，请你帮他设计主要的实验步骤，并 对实验结果进行分析判断。
解：主要步骤：改变磁场强弱，让导体AB以相同的速度做切割磁感线运动，观察电流 表指针偏转幅度大小。分析判断：如果电流表指针偏转幅度相同，说明感应电流的大小与 磁场的强弱无关；如果电流表指针偏转幅度不相同，说明感应电流的大小与磁场强弱有关。
第三页，共9页。
6．下列有关(yǒuguān)电磁感应现象的说法中，正确的是( B )
A．导体在磁场中运动一定会产生感应电流 B．发电机是利用电磁感应现象制成的 C．电磁感应现象中，电能转化为机械能 D．导体中的感应电流方向只与导体的运动方向有关(yǒuguān)
7．如图所示，以下四种措施不能使电流表指针偏转的是( C) A．将条形(tiáo xínɡ)磁铁向下插入线圈 B．将条形(tiáo xínɡ)磁铁从线圈中抽出 C．让条形(tiáo xínɡ)磁铁静止在线圈中 D．条形(tiáo xínɡ)磁铁静止而将线圈向上移动
可他拨了一下线圈后，电动机就快速地转了起来，造成这一情况的原因可能
是( ) D A．电源电压太低了
B．电刷接触不良
C．电源正、负极接反了 D．开始时，线圈处于平衡位置
5A．．如给图电所热示水的壶电通路电设烧备水在工作中，将机械能转化为电能的是B ( ) B．转动手摇发电机的轮盘，发电机发电 C．有电流通过扬声器、扬声器的纸盆振动 D．用电饭锅蒸米饭
第二页，共9页。
3．(2014·安徽)图为直流电动机的工作原理。以下相关的分析中正确的是( )C

【四清导航】九年级物理全册 20.1-20.3周周清课件 (新版)新人教版


15．如图是小明同学课外活动时，制作水塔水位自动控制装置模型所
用的基本器材，其中A、B是与导线相连的金属块，M是小电动机，L
是小灯泡，要求当水位尚未到达金属块A的高度时，电动机转动(带动 水泵向水塔注水)；当水位升高到A时，电动机停止工作，小灯泡亮， 请按照上述要求，直接在图中连接好电路。
16．在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺 线管周围摆放了一些小磁针。 (1)通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的 磁场与_______ 条形 磁体的磁场相似。 (2)小明改变螺线管中的电流方向，发现小磁针转动180°，南北极 所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线
4．下面是四位同学根据小磁针静止时的指向，画出的磁极和磁感 线方向，其中正确的是( B )
5．铁棒A能吸引磁针，铁棒B能排斥磁针，那么下列说法中正确的
是( D )
A．A、B都有磁性 B．A有磁性，B没有磁性 C．B有磁性，A没有磁性 D．B有磁性，A不能确定
6．如图所示，弹簧秤上挂一铁球，将弹簧秤自左向右逐渐移动时， 弹簧秤的示数( A．不变 C．先减小再增大 )C B．逐渐减少 D．先增大再减小
13．如图所示是小利设计的一种限流器原理图，当电流超过限制电
流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属 杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA 省力 杠杆。 属于________ (2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它 接在进户线的____ 火 线上。
电流 方向有关。 管中的_______
S 极。 (3)由安培定则可知乙图中S闭合后，螺线管的上端为____
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

检测内容：第十八章 第3、4节
得分________ 卷后分________ 评价________
一、选择题(每小题5分,共40分)
1．(阳泉期末)下列用电器在正常工作时消耗相同的电能,产生热量最多的是( C )
A ．笔记本电脑
B ．电视机
C ．电饭煲
D ．电风扇
2．(唐山期末)关于电热的利用,下列说法中错误的是( A )
A ．电热对我们来说总是有利的
B ．电视机、收音机上开小孔是为了散热
C ．电饭锅是利用电流热效应来工作的
D ．梅雨季节可用电热给电视机驱潮
3．某阻值为4 Ω的定值电阻,通过的电流为0.5 A,则1 min 产生的热量是( C )
A ．2 J
B ．30 J
C ．60 J
D ．120 J
4．(广州模拟)如图所示将两根电热丝R 1和R 2串联在电路中,若R 1＝5R 2,请问哪根火柴会先被点燃( B )
A ．在R 2上的火柴
B ．在R 1上的火柴
C ．同时点燃
D ．无法确定
第4题图
第5题图
5．冬季来临,小王给奶奶买了一个“暖手宝”。

该“暖手宝”加热过程中所产生的电热与时间的关系如图所示,由此可知该“暖手宝”加热时的功率约为( B )
A ．2 400 W
B ．400 W
C ．40 W
D ．24 W
6．(日照期末)一个电热水器的铭牌如图所示,把它接在家庭电路中,则( C )
A ．通过它的电流为0.25 A
B ．5 min 内消耗电能是4 400 J
C ．它的电阻丝电阻为55 Ω
D ．5 min 内电流产生的热量是4 400 J XX 牌热水器
额定电压 220 V 额定功率 880 W
额定容量 4.5 L
7．在“测定小灯泡电功率”的实验中,连接好电路后,接通开关,移动滑动变阻器的滑片,结果灯不发光,电流表指针不动,但电压表有明显的示数,电路故障可能是( C )
A ．小灯泡短路
B．电流表烧坏了造成短路
C．连线时,把电流表和电压表互换了位置
D．滑动变阻器的滑片接触不良
8．(日照中考)(多选)如图,已知三个电阻阻值均为5 Ω,电路两端电压恒为6 V,下列说法正确的有( AC )
A.该电路可探究电流通过导体时产生热量的多少与电流大小的关系
B．相同时间内R1产生的热量是R2的2倍
C．若将R3拆除,流过R1的电流将减小
D．若将R3拆除,R2的电功率变为原来的4倍
二、填空题(每空2分,共16分)
9．某课外小组的同学自制了一只电烙铁,其额定电压是220 V,在额定电压下工作时的电阻是1 210 Ω,在额定电压下通电10 min产生__2.4×104__J的热量。

很多情况下我们并不希望用电器的温度过高。

如电视机、电脑等用电器,如果温度过高,会使元件逐渐老化,缩短寿命。

所以电视机的后盖有很多小孔,电脑主机里都安装电风扇,主要是为了__通风散热,降低温度__。

10．(南充中考)如图,灯L标有“4 V 2 W”,R＝20 Ω,闭合开关S时,灯L正常发光(灯丝的电阻不受温度影响),电流表示数为__0.7__A,通电1 min电路中产生的热量为__168__J。

第10题图第11题图
11．如图所示,电源电压恒为12 V,闭合开关S,当滑动变阻器的阻值为10 Ω时,电压表的示数为10 V,此时电动机正常工作,则滑动变阻器消耗的功率是__0.4__W；若电动机内部线圈的电阻为2 Ω,则通电5 min电流通过电动机内部线圈产生的热量是__24__J。

12．(贵港中考)家用电吹风的简化电路如图所示,主要技术参数如下表。

则该电吹风正常工作吹热风时,电热丝的阻值是__55__Ω,正常工作吹热风 5 min电热丝产生的热量是__2.64×105__J。

热风
温度50～75 ℃
额定
功率热风时：1 000 W
冷风时：120 W
额定
电压
220 V 质量 0.5 kg
三、简答题(共6分)
13．如图所示是我们夏天常用的电蚊香器,接通电源后发热体就会给固体药片加热,我们就可以安稳地睡觉了。

请根据上面的描述回答下列问题：
(1)电蚊香器是利用什么原理工作的？ (2)为什么导线温度不高,而只有发热体温度高？
(3)为什么蚊子离电蚊香器相隔一段距离也会死掉？
答：(1)电流的热效应。

(2)导线和发热体的电流相同,通电相同时间,根据焦耳定律Q ＝I 2Rt ,发热体的电阻远大
于导线电阻,所以发热体产生的热量大于导线。

(3)分子在不停地做无规则运动。

四、实验探究题(共21分)
14．(安顺中考)小军同学在“测定小灯泡电功率”的实验中,选用如图甲所示的器材和电路,其中电源电压为6 V,小灯泡的额定电压为2.5 V(灯丝电阻约为10 Ω)。

(1)为了能够顺利完成该实验探究,下列两种规格的滑动变阻器应选用__B__(填“A”或“B”)。

A ．“10 Ω 5 A”
B ．“50 Ω 0.5 A”
(2)闭合开关后,移动滑动变阻器的滑片,发现小灯泡始终不发光,电压表有示数,电流表无示数,若电路只有一处故障,则故障原因是__小灯泡断路__。

(3)根据实验测得的数据,绘制出小灯泡的电流随它两端电压变化的关系图象(如图乙所示),分析图象可知：小灯泡的额定功率为__0.625__W 。

(4)完成上面实验后,小军同学又想测量额定电压为U 额的小灯泡的额定功率,但发现电流表已经坏了,于是他又找来了两个开关和一定值电阻,设计了如图丙所示的电路。

已知电源电压恒为U ,定值电阻的阻值为R 0,请你完成下面实验步骤：
①__闭合开关S 、S 1,断开S 2__(填S 、S 1、S 2的通断情况),调节滑动变阻器的滑片使电压表示数为__U －U 额__；
②__闭合开关S 、S 2,断开S 1__(填S 、S 1、S 2的通断情况),保持滑动变阻器的滑片不动,读出电压表示数为U 1；
③灯泡额定功率的表达式为P 额＝__U 额U 1R 0
__。

五、综合应用题(共17分)
15．(台州中考)某电热砂锅的简化电路如图甲。

R 1、R 2为发热电阻,S 为旋转型开关,a 、
b、c、d为触点,通过旋转开关S可实现“关”“低挡”“高挡”之间的转换,工作时先用高挡加热锅内汤料到沸腾,再用低挡持续加热食物,使食物“汤浓味鲜”。

(1)高挡加热时,开关S应旋至触点__cd__(填“ab”“bc”或“cd”)位置。

(2)某次烹饪一共用时 6 h,电功率与加热时间的关系如图乙所示,则本次烹任共消耗多少电能？
(3)发热电阻R1和R2的阻值分别为多少？
(4)生活中,有时也会选择电压力锅烹饪,因为电压力锅煮熟相同质量的同种食物,通常比电热砂锅更省电。

请你从能量利用率的角度,结合所学知识对电压力锅能省电作出简要的解释。

解：(1)由图1知,开关S接“ab”时电路断路,为关；接入“bc”时两电阻串联,接“cd”
时只有R1接入电路,R2短路,电源电压一定,由P＝UI＝U2
R
可知,接“bc”时电阻最大,为低挡,
接“cd”时电阻最小,为高挡。

(2)某次烹饪一共用时6 h,电功率与加热时间的关系如图乙所示,高温挡工作1 h,低温挡工作6 h－1 h＝5 h,本次烹饪共消耗的电能W＝W1＋W2＝P1t1＋P2t2＝0.44 kW×1 h＋0.1 kW×5 h＝0.44 kW·h＋0.5 kW·h＝0.94 kW·h。

(3)高挡加热时,R1＝U2
P高
＝
（220 V）2
440 W
＝110 Ω,低挡加热时,R总＝
U2
P低
＝
（220 V）2
100 W
＝
484 Ω,R2的阻值R2＝R总－R1＝484 Ω－110 Ω＝374 Ω。

(4)电压力锅锅内气压大,所以水的沸点高,食物在高温下容易熟,可以减少用电时间。
