2022九年级物理全册周周清4作业课件新版新人教版202212154109
5．如图所示，某品牌擦窗器由内外两部分构成，内部均装有磁体，可吸附在玻璃 两侧，B磁体固定，A磁体沿图中箭头方向左右移动来调节吸力大小。下列有关说法 正确的是( B )
A．若磁体A右侧为N极，则磁体B左侧为N极 B．若磁体A向右移动，擦窗器吸力将增大 C．将磁体B换成铁块，擦窗器将无法工作 D．遇到厚玻璃，应将磁体A向左移动
8．(2022·达州)如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直 流电源的左端为__负__极____(填“正极”或“负极”)；弹簧测力计吊着铜块在通电螺线 管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数___一__直__不__变____(填 “先变小后变大”“一直不变”或“先变大后变小”)。
4．如图所示是一些研究电现象和磁现象的实验。下列关于这些实验的叙述正确 的是( B )
A．图甲中小磁针被铁棒吸引，说明铁棒本身具有磁性 B．图乙中小磁针发生偏转，说明电流周围存在磁场 C．图丙中条形磁体静止时A端总是指向北方，说明A端是条形磁体的南极 D．图丁中铁钉B吸引的大头针数目比A多，说明电磁铁的磁性强弱与电流大小有 关
三、作图题(5分) 11．A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个 电磁铁之间的一条磁感线，请标出： (1)电磁铁间磁感线的方向； (2)电源右端的极性(用“＋”或“－”表示)； (3)电磁铁B上方小磁针的N极。
四、实验探究题(5分) 12．小明同学在做“探究通电螺线管外围的磁场分布”的实验中： (1)当他在通电螺线管四周不同位置摆放多枚小磁针，最后静止在如图所示 位置。则通电螺线管外部的磁场与___条__形_____磁体的磁场相似。 (2)当他改变通电螺线管中电流方向后，发现周围每个小磁针转动___1_8_0___ 度角后重新静止下来。
九年级物理全册周周清三新版新人教版

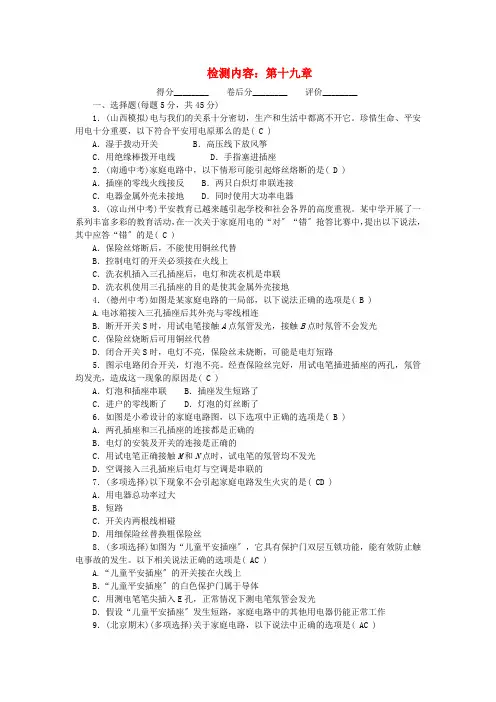

检测内容：第十九章得分________ 卷后分________ 评价________一、选择题(每题5分，共45分)1．(山西模拟)电与我们的关系十分密切，生产和生活中都离不开它。
珍惜生命、平安用电十分重要，以下符合平安用电原那么的是( C )A．湿手拨动开关B．高压线下放风筝C．用绝缘棒拨开电线D．手指塞进插座2．(南通中考)家庭电路中，以下情形可能引起熔丝熔断的是( D )A．插座的零线火线接反 B．两只白炽灯串联连接C．电器金属外壳未接地 D．同时使用大功率电器3．(凉山州中考)平安教育已越来越引起学校和社会各界的高度重视。
某中学开展了一系列丰富多彩的教育活动，在一次关于家庭用电的“对〞“错〞抢答比赛中，提出以下说法，其中应答“错〞的是( C )A．保险丝熔断后，不能使用铜丝代替B．控制电灯的开关必须接在火线上C．洗衣机插入三孔插座后，电灯和洗衣机是串联D．洗衣机使用三孔插座的目的是使其金属外壳接地4．(德州中考)如图是某家庭电路的一局部，以下说法正确的选项是( B )A.电冰箱接入三孔插座后其外壳与零线相连B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光C．保险丝烧断后可用铜丝代替D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路5．图示电路闭合开关，灯泡不亮。
经查保险丝完好，用试电笔插进插座的两孔，氖管均发光，造成这一现象的原因是( C )A．灯泡和插座串联 B．插座发生短路了C．进户的零线断了 D．灯泡的灯丝断了6．如图是小希设计的家庭电路图，以下选项中正确的选项是( B )A．两孔插座和三孔插座的连接都是正确的B．电灯的安装及开关的连接是正确的C．用试电笔正确接触M和N点时，试电笔的氖管均不发光D．空调接入三孔插座后电灯与空调是串联的7．(多项选择)以下现象不会引起家庭电路发生火灾的是( CD )A．用电器总功率过大B．短路C．开关内两根线相碰D．用细保险丝替换粗保险丝8．(多项选择)如图为“儿童平安插座〞，它具有保护门双层互锁功能，能有效防止触电事故的发生。
九年级物理全册周周清五新版新人教版

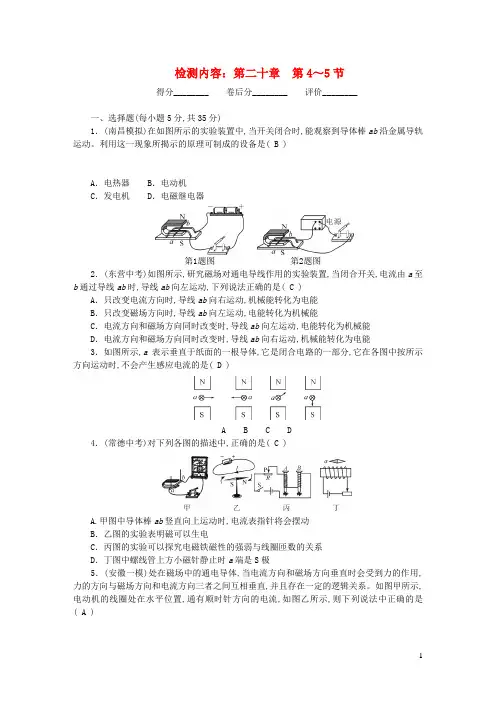

检测内容：第二十章第4～5节得分________ 卷后分________ 评价________一、选择题(每小题5分,共35分)1．(南昌模拟)在如图所示的实验装置中,当开关闭合时,能观察到导体棒ab沿金属导轨运动。
利用这一现象所揭示的原理可制成的设备是( B )A．电热器 B．电动机C．发电机 D．电磁继电器第1题图第2题图2．(东营中考)如图所示,研究磁场对通电导线作用的实验装置,当闭合开关,电流由a至b通过导线ab时,导线ab向左运动,下列说法正确的是( C )A．只改变电流方向时,导线ab向右运动,机械能转化为电能B．只改变磁场方向时,导线ab向左运动,电能转化为机械能C．电流方向和磁场方向同时改变时,导线ab向左运动,电能转化为机械能D．电流方向和磁场方向同时改变时,导线ab向右运动,机械能转化为电能3．如图所示,a表示垂直于纸面的一根导体,它是闭合电路的一部分,它在各图中按所示方向运动时,不会产生感应电流的是( D )A B C D4．(常德中考)对下列各图的描述中,正确的是( C )A.甲图中导体棒ab竖直向上运动时,电流表指针将会摆动B．乙图的实验表明磁可以生电C．丙图的实验可以探究电磁铁磁性的强弱与线圈匝数的关系D．丁图中螺线管上方小磁针静止时a端是S极5．(安徽一模)处在磁场中的通电导体,当电流方向和磁场方向垂直时会受到力的作用,力的方向与磁场方向和电流方向三者之间互相垂直,并且存在一定的逻辑关系。
如图甲所示,电动机的线圈处在水平位置,通有顺时针方向的电流,如图乙所示,则下列说法中正确的是( A )A．电动机的线圈将逆时针方向转动B．此时,线圈前后两个边中电流方向和磁场方向平行,受力的方向相反C．此时,线圈受力平衡,不发生转动D．此时,线圈左边受力的方向竖直向上6．(多选)如图所示是扬声器(喇叭)的结构图。
当扬声器的线圈中通入携带声音的信息、时刻变化的电流时,线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。
九年级物理全册 20.1-20.3周周清 新人教版
17．如图所示是某学习小组同学设计的“研究电磁铁磁性强弱”的实 验电路图。 (1)要改变电磁铁线圈中的电流大小，可通过_移__动__滑__动__变__阻__器__的__滑__片__ 来实现；要判断电磁铁的磁性强弱，可观察__吸__引__铁__钉__数__目__的__多__少____ 来确定。 (2)下表是该组同学所做实验的记录：Βιβλιοθήκη 电磁铁(线圈)实验次数
1
电流/A
0.8
吸引铁钉的最多数目/枚 5
50匝 2 1.2 8
100匝 3 456 1.5 0.8 1.2 1.5 10 7 11 14
①比较实验中的1、2、3(或4、5、6)，可得出的结论：电磁铁的匝 数一定时，通过电磁铁线圈中的电流_越__大__，__电__磁__铁__的__磁__性__越__强___。 ②比较实验中的1和4(或2和5或3和6)可得出的结论：电磁铁线圈中 的电流一定时，线圈匝数___越__多__，__电__磁__铁__的__磁__性__越__强______。
16．在做“探究通电螺线管外部磁场的方向”的实验时，小明在螺 线管周围摆放了一些小磁针。 (1)通电后小磁针的指向如图甲所示，由此可看出通电螺线管外部的 磁场与__条__形___磁体的磁场相似。 (2)小明改变螺线管中的电流方向，发现小磁针转动180°，南北极 所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线 管中的__电__流___方向有关。 (3)由安培定则可知乙图中S闭合后，螺线管的上端为__S__极。
13．如图所示是小利设计的一种限流器原理图，当电流超过限制电 流时，会自动切断电路。
(1)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属 杆OA在弹簧拉力作用下绕O点转动，电路断开。刚转动时，杠杆OA 属于___省_力____杠杆。 (2)若要把限流器接入家庭电路中，从安全用电角度考虑，应该把它接 在进户线的____火线上。 (3)调试时，电流尚未达到设计的限制电流，限流器已经切断电路。为 达到设计要求，应把滑动变阻器滑片P向___右_移动。
九年级物理全册周周清一新版新人教版
检测内容：第十八章第1、2节得分________ 卷后分________ 评价________一、选择题(每小题5分，共40分)1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1 h内，消耗的电能为1.2 kW·h，那么这个用电器可能是( C )A．液晶电视机 B．台式计算机C．家用空调 D．电冰箱2．(广州模拟)某家庭用电器的总功率不超过4 000 W，可选用比较合适的电能表是( A ) A．“220 V，20 A” B．“220 V，10 A”C．“220 V，15 A” D．“220 V，5 A”3．5月初，小明家中的电能表示数为，电能表的部分参数及6月初的示数如图所示，下列说法正确的是( C )A.电能表是测量用电器消耗电功率的仪表B．小明家5月初至6月初消耗的电能是1 200 kW·hC．小明家所有用电器同时工作，总功率不得超过4.4 kWD．若电能表转盘在10 min内转过300转，则用电器的总功率为1 kW4．(天津一模)将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因为( C )A．灯L1额定功率较大 B．灯L2两端电压较大C．灯L1的电阻较大 D．通过灯L1的电流较大第4题图第5题图5．(吕梁期末)几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图。
若不考虑温度对灯丝电阻的影响，下列说法正确的是( C )A．甲灯的电阻小于乙灯的电阻B．两灯都正常发光时，通过甲灯的电流小于通过乙灯的电流C．两灯串联后接在18 V的电源上，它们都能正常工作D．两灯并联后接在6 V的电源上，甲灯的实际功率大于乙灯的实际功率6．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8 V 8 W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8 V 4 W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率( A )A.大于4 WB．等于4 WC．小于4 WD．无法确定7．(吕梁三模)如图所示是天然气泄漏检测电路工作原理图(如图甲所示)，R为气敏电阻，其电阻值与天然气浓度的关系如图乙所示，电源电压恒为12 V，R0为定值电阻，阻值为60 Ω。
九年级物理全册 17.3-17.4周周清 (新版)新人教版
PPT学习交流
6
9．图甲是测量小灯泡(U 额＝2.5 V)电阻的电路，电源电压恒为 4 V。
(1)请将图甲中的电路连接完整。(要求滑片 P 向右滑动时电灯变 亮，导线不允许交叉)
解：
PPT学习交流
7
(2) 实 验 中 ， 滑 动 变 阻 器 除 了 保 护 电 路 外 ， 还 可 以 _改__变__通__过__电__路__的__电__流__，__多__测__几__组__数__据______________。 (3)下表是记录的部分实验数据，图乙是第 1 次实验中电流表的示 数，该示数为_____0_.2_4_____A。这 5 次实验中，灯泡电阻的最大值 为____1_0_._42_____Ω(结果保留两位小数)。为了完成这 5 次实验， 应该选取最大阻值不小于_____3_5______Ω 的滑动变阻器。
PPT学习交流
5
7．一段粗细均匀的电阻丝电阻为 16 Ω，将它围成一个封闭的圆
圈，如图所示，则 A、B 两点间的电阻为___3__Ω。
8．如图甲所示，当开关 S 从点 2 转到点 1 时，电流表和电压表 对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压
是___6___V，电阻 R2 的阻值是__2_0__Ω，电阻 R2 的 I－U 图象是图 丙中的___a___(填“a”或“b”)。
2．如图所示，电源电压保持不变，R2＝2R1，当开关接 a 点时，
电压表的示数为 U0，当开关接 b 点时，电压表的示数( C )
A．小于 0.5 U0
B．等于 0.5 U0
C．大于 0.5 U0 而小于 U0
D．等于 U0
PPT学习交流
2
3．如图是握力计的原理图，其中弹簧上端和滑动变阻器的滑片
九年级物理全册 1.121.4周周清课件 (新版)新人教版
三、解答题(第19题8分，第20题12分，共20分) 19．电磁波看不见，摸不着，郭媛想做一个简单的实验，以感 知电磁波的存在，请和郭媛一起设计出实验方法。(写出详细过程) 解：打开收音机的开关，旋至没有电台的位置，将音量开大，取一节干 电池和一根导线，拿到收音机附近；先将导线的一端与电池的负极相连， 再将导线的另一端与正极摩擦，使它们时断时续地接触；听收音机 里发出的声音。
A．光纤通信传输的信息量很大，主要用于无线电广
D
B．电磁波不能在真空中传播
C．电磁波的应用对人类有利无害
D．卫星通信利用人造卫星作为中继站进行通信
第四页，共8页。
11．下列说法正确的有( D ) A．两台计算机之间发送电子邮件时，必须同时上网 B．“电子邮件”只能发送文字信息 C．计算机之间的联系只能用光缆 D．因特网的最大好处是能做到信息资源共享
检测(jiǎn cè)内容：21.1－21.4
第一页，共8页。
一、选择题(11×4分＝44分) 1．下列说法不正确的( B ) A．声、光和电磁波都能够传递信息 B．固定电话(diànhuà)、移动电话(diànhuà)、广播和电视都是利用导线中的 电流传递信息的 C．微波炉的金属外壳能有效地防止电磁波泄漏影响人的身体健康 D．根据电磁波在真空中的传播速度公式c＝λf，可以推断频率越高的电磁 波，波长越短 2．C 关于广播、电视、移动电话(diànhuà)的信息发射和接收过程，下列说法 错误的是( ) A．它们都是靠电磁波传递信息的 B．在发射时，它们都要把电信号加载到高频电磁波上 C．它们都只有接收功能，没有发射功能 D．移动电话(diànhuà)既有接收功能，又有发射功能 的信3．息如。图下所列示各，种在信建息国传6递4周方年式期中间，，运各用地电群磁众波通传过递多信种息方的式是了( 解国)庆B 大阅兵 A．声呐和无线电广播电视 B．卫星通信和光纤通讯 C．有线电话(diànhuà)和无线电广播电视 D．两人之间面对面相互交谈
A．光纤通信传输的信息量很大，主要用于无线电广
D
B．电磁波不能在真空中传播
C．电磁波的应用对人类有利无害
D．卫星通信利用人造卫星作为中继站进行通信
第四页，共8页。
11．下列说法正确的有( D ) A．两台计算机之间发送电子邮件时，必须同时上网 B．“电子邮件”只能发送文字信息 C．计算机之间的联系只能用光缆 D．因特网的最大好处是能做到信息资源共享
检测(jiǎn cè)内容：21.1－21.4
第一页，共8页。
一、选择题(11×4分＝44分) 1．下列说法不正确的( B ) A．声、光和电磁波都能够传递信息 B．固定电话(diànhuà)、移动电话(diànhuà)、广播和电视都是利用导线中的 电流传递信息的 C．微波炉的金属外壳能有效地防止电磁波泄漏影响人的身体健康 D．根据电磁波在真空中的传播速度公式c＝λf，可以推断频率越高的电磁 波，波长越短 2．C 关于广播、电视、移动电话(diànhuà)的信息发射和接收过程，下列说法 错误的是( ) A．它们都是靠电磁波传递信息的 B．在发射时，它们都要把电信号加载到高频电磁波上 C．它们都只有接收功能，没有发射功能 D．移动电话(diànhuà)既有接收功能，又有发射功能 的信3．息如。图下所列示各，种在信建息国传6递4周方年式期中间，，运各用地电群磁众波通传过递多信种息方的式是了( 解国)庆B 大阅兵 A．声呐和无线电广播电视 B．卫星通信和光纤通讯 C．有线电话(diànhuà)和无线电广播电视 D．两人之间面对面相互交谈
2022九年级物理全册周周清1作业课件新版新人教版202212154103
解：(1)当开关
S1
闭合，S2、S3 断开时，为
R
的简单电路，R＝U IR
＝ 6V 0.3 A
＝20 Ω。
(2)闭合开关 S1、S3，断开 S2 时，灯泡与 R 并联，IL＝I－IR＝0.9 A－0.3 A＝0.6 A，
RL＝IUL
＝ 6V 0.6 A
＝10 Ω，通电 10 s 灯泡消耗的电能：WL＝UILt＝6 V×0.6 A×10 s＝36
9．如图甲所示，电源电压为3 V，L1和L2是相同的两个小灯泡，它们的伏安特 性曲线如图乙所示，闭合开关S，10 s内两个小灯泡消耗的电能为____2_4___J。
10．灯泡L1、L2标有“6 V 3.6 W”字样，灯泡L3、L4标有“6 V 6 W”字样； 把四个灯泡按如图所示连入电路中都发光，那么最亮的灯泡是___L__1____，最暗的 灯泡是_L__2______。
J。
(3)只闭合开关
S2，断开
S1、S3 时，L
与
R
串联，电路中的电流：I′＝ U RL＋R
＝
6V 10 Ω＋20 Ω
＝0.2 A，灯泡的实际功率：PL＝(I′)2RL＝(0.2 A)2×10 Ω＝0.4 W。
二、填空题(每空2分，共24分) 6．LED灯具有节能、环保等特点，如图所示是额定电压为220 V、额定功率 为4.4 W的LED灯泡，该灯泡的额定电流是____0_.0_2____A，与普通白炽灯相比，在 达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率 为___4_4____W的白炽灯亮度相当。
周周清1 检测内容：第十八章 第1、2节
一、选择题(每题3分，共15分) 1．人们常说使用空调比较费电，“费电”的意思是当空调工作时( C ) A.通过空调的电流大 B．空调两端的电压大 C．空调的电功率大 D．空调的电阻大
九年级物理全册周周清7检测内容第十七章第12节新版新人教版

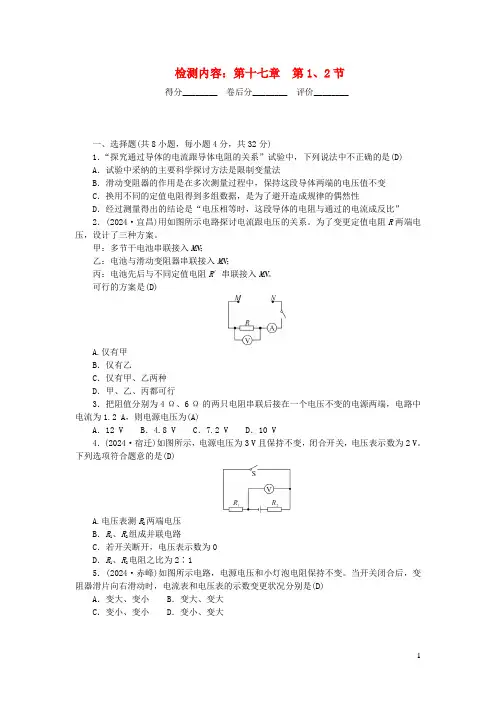

检测内容：第十七章第1、2节得分________ 卷后分________ 评价________一、选择题(共8小题，每小题4分，共32分)1．“探究通过导体的电流跟导体电阻的关系”试验中，下列说法中不正确的是(D)A．试验中采纳的主要科学探讨方法是限制变量法B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端的电压值不变C．换用不同的定值电阻得到多组数据，是为了避开造成规律的偶然性D．经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比”2．(2024·宜昌)用如图所示电路探讨电流跟电压的关系。
为了变更定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是(D)A.仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行3．把阻值分别为4 Ω、6 Ω的两只电阻串联后接在一个电压不变的电源两端，电路中电流为1.2 A，则电源电压为(A)A．12 V B．4.8 V C．7.2 V D．10 V4．(2024·宿迁)如图所示，电源电压为3 V且保持不变，闭合开关，电压表示数为2 V。
下列选项符合题意的是(D)A.电压表测R2两端电压B．R1、R2组成并联电路C．若开关断开，电压表示数为0D．R1、R2电阻之比为2∶15．(2024·赤峰)如图所示电路，电源电压和小灯泡电阻保持不变。
当开关闭合后，变阻器滑片向右滑动时，电流表和电压表的示数变更状况分别是(D)A．变大、变小 B．变大、变大C．变小、变小 D．变小、变大第5题图第6题图6．如图所示是甲、乙两电阻的电流与电压关系的图象，现将甲、乙串联后接在电压为4.5 V的电源两端。
下列分析正确的是(C)A．甲的阻值是乙阻值的两倍B．通过乙的电流是通过甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．电路中的电流等于0.25 A7．如图所示的电路中，当只闭合开关S1，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是(C)A.I2＝I1U2<U1B．I2>I1U2＝U1C．I2>I1U2>U1D．I2<I1U2<U18.如图所示电路，电源电压为3 V且保持不变，R1、R2的阻值分别为10 Ω、20 Ω，下列说法正确的是(D)A.S1、S2都断开，电流表有示数，电压表示数为3 VB．只闭合S1，电流表示数为0.15 A，电压表无示数C．只闭合S2，电流表示数为0.3 A，电压表示数为3 VD．S1、S2都闭合，电流表示数为0.45 A，电压表示数为3 V二、填空题(每空3分，共30分)9．肯定值电阻两端电压为3 V时，通过的电流为0.2 A，则该定值电阻的阻值为__15__Ω，当它两端电压增大3 V时，通过它的电流变为__0.4__A。
九年级物理全册 17.1-17.2周周清课件 (新版)新人教版
9．如图所示电路中，电源电压恒定，电阻 R 的阻值为 20 Ω (1)闭合开关 S2 时，R 和 L 是_并 ___联。
(2)在对 S1 和 S2 进行闭合或断开的各种操作中，电流表可读得 0.5
A 和 0.3 A 两个值，那么电源电压 U＝__6__V，灯泡电阻 RL＝
_3_0__Ω (灯泡电阻不随温度变化)。
_导__体__的__电___阻__成__反__比_________________________________。
(5)许多实验需测量多组数据，便于“从中找出普遍规律”或者 “求平均值以减小误差”。
下列实验中，多次测量的主要目的与本次实验相同的是_B___。(填
字母)A．测量物体的长度 B．探究杠杆的平衡条件
(2)短路位置到机房的距离 s。
解：R1＝5000 m×3×10－3 Ω /m＝15 Ω 1
(2)R 总＝UI ＝112AV＝12 Ω，s＝3×1102－Ω3 ×Ω2 /m＝2000 m＝2 km
D．变阻器滑片在中点时，电流表示数为 0.3 A
6．如图所示电路，电源电压为 3 V 且保持不变，R1 的阻值为 10 Ω ， R2 的阻值为 20 Ω ，下列选项正确的是( A )
A．S1、S2 都断开，电流表无示数，电压表示数为 3 V B．只闭合 S1，电流表示数为 0.15 A，电压表无示数 C．只闭合 S2，电流表示数为 0.3 A，电压表示数为 3 V D．S1、S2 都闭合，电流表示数为 0.1 A，电压表示数为 2 V
2．李明同学在“探究通过导体的电流与其两端电压的关系”时， 将记录的实验数据通过整理作出了如图所示的图象，下列说法中 错误的是( D ) A．当在导体乙的两端加上 1 V 的电压时，通过乙导体的电流为 0.1 A B．将甲、乙两导体并联接到电压为 2 V 的电源上时，干路中的 电流为 0.6 A C. 导体甲的电阻小于导体乙的电阻 D．导体两端的电压为零时，导体的电阻也为零
(2)在对 S1 和 S2 进行闭合或断开的各种操作中，电流表可读得 0.5
A 和 0.3 A 两个值，那么电源电压 U＝__6__V，灯泡电阻 RL＝
_3_0__Ω (灯泡电阻不随温度变化)。
_导__体__的__电___阻__成__反__比_________________________________。
(5)许多实验需测量多组数据，便于“从中找出普遍规律”或者 “求平均值以减小误差”。
下列实验中，多次测量的主要目的与本次实验相同的是_B___。(填
字母)A．测量物体的长度 B．探究杠杆的平衡条件
(2)短路位置到机房的距离 s。
解：R1＝5000 m×3×10－3 Ω /m＝15 Ω 1
(2)R 总＝UI ＝112AV＝12 Ω，s＝3×1102－Ω3 ×Ω2 /m＝2000 m＝2 km
D．变阻器滑片在中点时，电流表示数为 0.3 A
6．如图所示电路，电源电压为 3 V 且保持不变，R1 的阻值为 10 Ω ， R2 的阻值为 20 Ω ，下列选项正确的是( A )
A．S1、S2 都断开，电流表无示数，电压表示数为 3 V B．只闭合 S1，电流表示数为 0.15 A，电压表无示数 C．只闭合 S2，电流表示数为 0.3 A，电压表示数为 3 V D．S1、S2 都闭合，电流表示数为 0.1 A，电压表示数为 2 V
2．李明同学在“探究通过导体的电流与其两端电压的关系”时， 将记录的实验数据通过整理作出了如图所示的图象，下列说法中 错误的是( D ) A．当在导体乙的两端加上 1 V 的电压时，通过乙导体的电流为 0.1 A B．将甲、乙两导体并联接到电压为 2 V 的电源上时，干路中的 电流为 0.6 A C. 导体甲的电阻小于导体乙的电阻 D．导体两端的电压为零时，导体的电阻也为零
