轴承清洁度标准轴承的清洁度是确保其正常运行和延长使用寿命的重要因素之一。
当轴承运行时，如果存在污染物，如灰尘、颗粒物、油脂污染等，会导致摩擦增加、发生磨损和腐蚀，从而影响轴承的性能和寿命。
因此，对轴承的清洁度有一定的要求和标准。
以下是关于轴承清洁度的相关参考内容：1. 清洁操作要求：- 在进行任何清洗操作之前，清洁人员必须戴上适当的个人防护装备，如手套、护目镜、防尘口罩等。
- 清洁人员应在清洗区域内进行操作，避免在不干净的环境中进行清洗。
- 使用指定的清洗剂和工具进行清洗，避免使用不当的溶剂或化学物质，以免对轴承造成损害。
- 清洗过程中，必须确保清洗液和清洗工具的有效接触面积，以达到彻底清洗的目的。
- 清洗后，必须进行充分的水洗和吹干，确保轴承表面无残留物质。
2. 轴承的清洁度标准：- ISO 4406标准：该标准是评估液压油、润滑油和液压液中的固体粒子污染程度的国际标准，也可以适用于轴承清洁度的评估。
按照ISO 4406标准，清洁度等级分为0-24，数值越小代表清洁度越高。
- NAS1638标准：该标准是美国航空航天协会制定的油液清洁度评估标准。
它把油液中的固体颗粒数量和尺寸分为若干等级，清洁度等级分为0-12，数值越小代表清洁度越高。
- JIS B 9921标准：该标准是日本工业标准(JIS)的一部分，用于评估旋转轴承的清洁度。
该标准指定了不同级别的清洗质量和清洁度等级。
3. 清洁度的检测方法：- 目视检查法：通过肉眼观察轴承表面是否有明显的污染物，如灰尘、泥沙、油脂残留等。
- 油液分析法：采集轴承运行一段时间后的润滑油样品，发送到实验室进行分析，测量固体颗粒的数量和尺寸。
- 过滤法：使用特定的过滤器过滤通过轴承润滑油，根据过滤器上的残留物质量或颜色的变化来评估清洁度。
轴承清洁度的标准和方法可以根据实际应用情况进行调整和选择。
无论采用何种方法，保持轴承的清洁度对于保护轴承，确保其正常工作和延长使用寿命都至关重要。

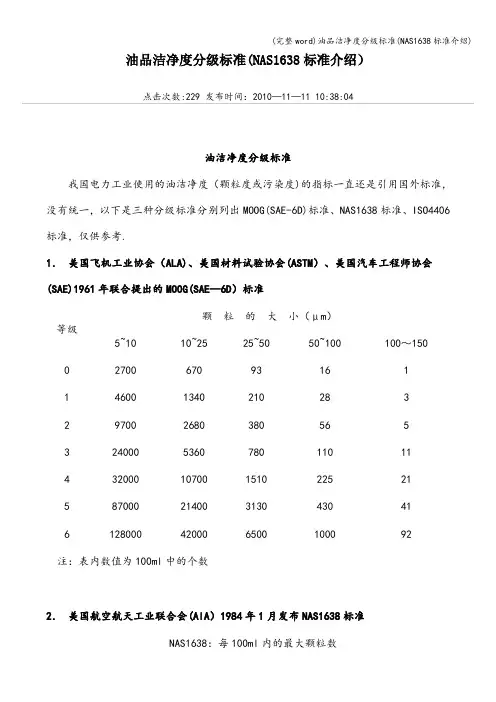

油品洁净度分级标准(N A S1638标准介绍)点击次数：229 发布时间：2010-11-11 10:38:04油洁净度分级标准我国电力工业使用的油洁净度(颗粒度或污染度)的指标一直还是引用国外标准，没有统一，以下是三种分级标准分别列出MOOG(SAE—6D)标准、NAS1638标准、ISO4406标准，仅供参考。
1．美国飞机工业协会(ALA)、美国材料试验协会(ASTM)、美国汽车工程师协会(SAE)1961年联合提出的MOOG(SAE—6D)标准等级颗粒的大小(μm)5~10 10~25 25~50 50~100 100~1500 2700 670 93 16 11 4600 1340 210 28 32 9700 2680 380 56 53 24000 5360 780 110 114 32000 10700 1510 225 215 87000 21400 3130 430 416 128000 42000 6500 1000 92?注：表内数值为100ml中的个数2．美国航空航天工业联合会(AIA)1984年1月发布NAS1638标准?NAS1638：每100ml内的最大颗粒数尺寸范围(μm)级5~15 15~25 25~50 50~100 100以上00 125 22 4 1 00 250 44 8 2 01 500 89 16 3 1*2 1000 178 32 6 1*3 2000 356 63 11 2*4 4000 712 126 22 4*5 8000 1425 253 45 8*6 16000 2850 506 90 16*7 32000 5700 1012 180 328 64000 11400 2025 360 649 128000 22800 4050 720 12810 256000 45600 8100 1440 25611 512000 91200 16200 2880 51212 1024000 182400 32400 5760 1024注：NAS1638是分段计数的，有5个尺寸段。
油液的洁净度----就是油液污染程度的定量描述。
油液的洁净度的评定方法
油液中颗粒尺寸的分布：对数座标以对数/线性 log/log2洁净度等级表示法：NAS1638、SAE749D、ISO4406
NAS1638油液洁净度等级（100ml液压油液中颗粒数）
SAE749D油液洁净度等级（计数法）
* 电力行业标准DL/T571-95 （SAE749D油液洁净度等级）
ISO油液洁净度等级
R5/15
例1：大于5微米的颗粒浓度
为400颗/ml.
大于15微米的颗粒浓度
为65颗/ml.
则ISO = 16/13
例2：大于5微米的颗粒浓度
为16,030颗/ml.
则ISO = 21/18
延展等级R2/R5/R15
例3：大于2微米的颗粒浓度为32,200颗/ml.
大于5微米的颗粒浓度为16,030颗/ml.
大于15微米的颗粒浓度为2,490颗/ml.
则ISO = 23/21/18
洁净度等级对照表
俄国гост标准工业液污染度分级
гост 17216-71
GJB
中华人民共和国国家军用标准
FL9150 GJB 420A-96飞机液压系统用油液固体污染度分级
Solid particle contamination classes
for fluids in aircraft hydraulic systems
GJB 420A-96固体污染度等级（100ml油液中颗粒数）
SAD AS4059 Cleanliness Levels by particle Count。
Appendix B:清洁度标准说明ISO 4406, NAS1638 和SAE AS4059D清洁度等级对于液压和润滑液中的固体污染物可用几种清洁度等级体系来定义，用梯度变化的颗粒数来表示一个简单易懂的污染物代码。
在这些污染物代码中，其中两个最常用的标准是ISO4406标准和NAS1638标准，这两个标准分别由国际标准委员会和美国航空航天研究协会制定。
后面的标准NAS1638将被汽车工程师学会制定的SAE AS4059D标准替代。
ISO 4406标准：是在1987年制定的具有国际性的标准，用大于5µm和15µm的颗粒数浓度作为衡量液压／润滑油品的污染度指标。
ISO清洁度等级是由两个数字组成，第一个数字是表示>5µm 的颗粒浓度，第二个数字是表示>15µm 的颗粒浓度。
每个数字都代表了一个尺寸范围内的颗粒浓度，表示溶液的每毫升颗粒数。
数字等级是按照下面的表定义的：例如公布的清洁度等级为14/12，这表示大于5µm的颗粒浓度为每毫升80－160个，大于15µm 的颗粒浓度为每毫升20－40个。
这种定义液体清洁度等级的方法通常用于显微镜计数方法；若该法推广到自动计数（APCS）法，其含义是采用空气净化器粉尘（ACFTD）作为标定粉尘，按照ISO4402标准标定自动计数器。
1999年，ISO4406标准又引入了大于2µm 的颗粒浓度等级。
如此，一个ISO4406标准清洁度等级就包含了3个颗粒段尺寸，例如16/14/12，第一个数字16就表示的是大于2µm 的颗粒浓度。
需要注意的是，显微镜方法测得的颗粒尺寸是取被测颗粒的最大方向的长度。
大多数的自动计数器检测液体清洁度时，所测得的颗粒尺寸是投影面积的当量直径。
通常说来，自动计数器使用的ACFTD标准粉尘是按Kirnbauer分布的，由自动计数器检测所得的结果在显微镜计数的认可范围内。
油品洁净度分级标准(NAS1638标准介绍)点击次数：229 发布时间：2010-11-11 10:38:04油洁净度分级标准我国电力工业使用的油洁净度(颗粒度或污染度)的指标一直还是引用国外标准，没有统一，以下是三种分级标准分别列出MOOG(SAE—6D)标准、NAS1638标准、ISO4406标准，仅供参考。
1．美国飞机工业协会(ALA)、美国材料试验协会(ASTM)、美国汽车工程师协会(SAE)1961年联合提出的MOOG(SAE—6D)标准等级颗粒的大小(μm)5~10 10~25 25~50 50~100 100~1500 2700 670 93 16 11 4600 1340 210 28 32 9700 2680 380 56 53 24000 5360 780 110 114 32000 10700 1510 225 215 87000 21400 3130 430 416 128000 42000 6500 1000 92 注：表内数值为100ml中的个数2．美国航空航天工业联合会(AIA)1984年1月发布NAS1638标准NAS1638：每100ml内的最大颗粒数尺寸范围(μm)级5~15 15~25 25~50 50~100 100以上00 125 22 4 1 00 250 44 8 2 01 500 89 16 3 1*2 1000 178 32 6 1*3 2000 356 63 11 2*4 4000 712 126 22 4*5 8000 1425 253 45 8*6 16000 2850 506 90 16*7 32000 5700 1012 180 328 64000 11400 2025 360 649 128000 22800 4050 720 12810 256000 45600 8100 1440 25611 512000 91200 16200 2880 51212 1024000 182400 32400 5760 1024注：NAS1638是分段计数的，有5个尺寸段。

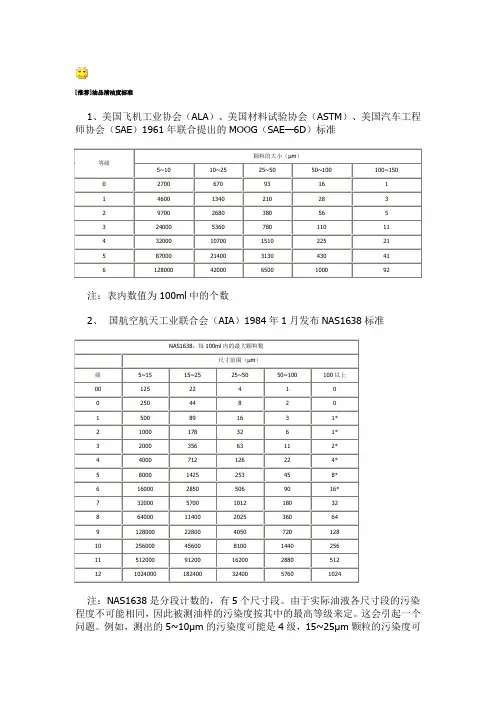

[推荐]油品清洁度标准1、美国飞机工业协会（ALA）、美国材料试验协会（ASTM）、美国汽车工程师协会（SAE）1961年联合提出的MOOG（SAE—6D）标准颗粒的大小（μm）等级5~10 10~25 25~50 50~100 100~1500 2700 670 93 16 11 4600 1340 210 28 32 9700 2680 380 56 53 24000 5360 780 110 114 32000 10700 1510 225 215 87000 21400 3130 430 416 128000 42000 6500 1000 92注：表内数值为100ml中的个数2、国航空航天工业联合会（AIA）1984年1月发布NAS1638标准NAS1638：每100ml内的最大颗粒数尺寸范围（μm）级5~15 15~25 25~50 50~100 100以上00 125 22 4 1 00 250 44 8 2 01 500 89 16 3 1*2 1000 178 32 6 1*3 2000 356 63 11 2*4 4000 712 126 22 4*5 8000 1425 253 45 8*6 16000 2850 506 90 16*7 32000 5700 1012 180 328 64000 11400 2025 360 649 128000 22800 4050 720 12810 256000 45600 8100 1440 25611 512000 91200 16200 2880 51212 1024000 182400 32400 5760 1024注：NAS1638是分段计数的，有5个尺寸段。
由于实际油液各尺寸段的污染程度不可能相同，因此被测油样的污染度按其中的最高等级来定。
这会引起一个问题。
例如，测出的5~10μm的污染度可能是4级，15~25μm颗粒的污染度可能是6级，25~50μm可能是5级，而50~100μm颗粒的污染度可能是8级，这时数据就很难处理，往往使得概念不清。
液压油清洁度和允许颗粒数之间的关系液压油中混入过多的颗粒物会堵塞油滤、擦伤密封件、堵塞或磨损元件。
但液压油在生产及使用过程中不可能做到完全没有颗粒物。
目前我国润滑油生产厂家对液压油的颗粒物还是以“机械杂质”<0.05%来控制的,而国外多用美国字航局(NAS)的NAS 1638(见表1)和国际标准化组织(ISO)的ISO4406-1987 (见表2)油液清洁度级别来恒量。
例如液压系统对油品清洁度的要求如下:·大间隙、低压液压系统: NAS 10~12 (大约相当于ISO 19/16~21/18,允许≥5u颗粒数/毫升:大约5,000~20,000≥15u大约640~2,500)·中、高压液压系统: NAS 7~9 (大约相当于ISO16/13~18/15,允许≥5u 颗粒数/毫升:大约640~2,500;≥15:大约80~320)·敏感及伺服高压液压系统: NAS 4~6(大约相当于ISO 13/10~15/12,允许≥54颗粒数/毫升:大约80~32; ≥15u：大约10~40)IS0 4406-1987与NAS 1638油液清洁度等级对应关系详见表3。
目前我国普通工艺生产的液压油一般只能达到NAS 8~10。
目前常见液压油等级要求是ISO ~18/15（Nas 9），抽检测试见表4。
表1：表4：液压油清洁度检测实例颗粒大小4um 6um 14um 21um 38um 70um ISO测试等级工位测试1 数量923035 447514 42642 13821 1550 95 20/19/16 测试2 数量3106114 1759071 163507 39535 2071 128 22/20/16 测试3 数量1245278 587907 103792 47921 4114 254 21/20/17 测试4 数量2934192 1698378 201307 67900 9321 576 22/21/18 测试5 数量3151928 2050478 280121 74564 4042 250 22/22/19 测试6 数量2595521 2083828 914921 576878 147464 9122 22/22/20 其要求等级：ISO标准的：-/18/15。

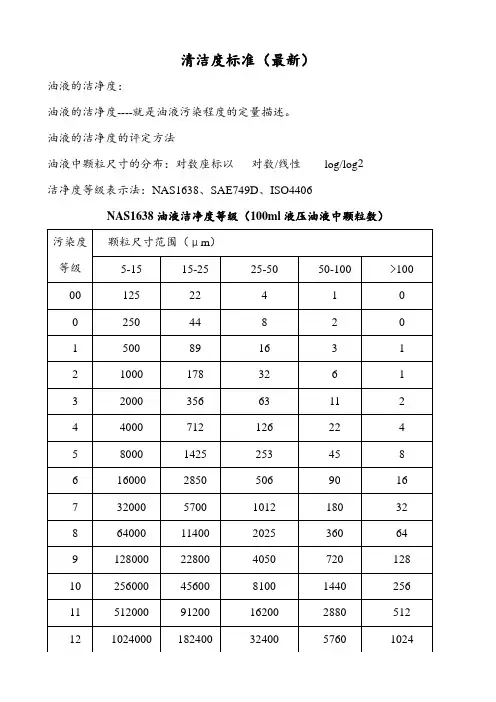

清洁度标准（最新）
油液的洁净度：
油液的洁净度----就是油液污染程度的定量描述。
油液的洁净度的评定方法
油液中颗粒尺寸的分布：对数座标以对数/线性log/log2
洁净度等级表示法：NAS1638、SAE749D、ISO4406
NAS1638油液洁净度等级（100ml液压油液中颗粒数）
SAE749D油液洁净度等级（计数法）
* 电力行业标准DL/T571-95 （SAE749D油液洁净度等级）
ISO油液洁净度等级
R5/15
例1：大于5微米的颗粒浓度
为400颗/ml.
大于15微米的颗粒浓度
为65颗/ml.
则ISO = 16/13
例2：大于5微米的颗粒浓度
为16,030颗/ml.
大于15微米的颗粒浓度
则ISO = 21/18
延展等级R2/R5/R15
例3：大于2微米的颗粒浓度
为32,200颗/ml.
大于5微米的颗粒浓度
为16,030颗/ml.
大于15微米的颗粒浓度
为2,490颗/ml.
则ISO = 23/21/18
洁净度等级对照表
俄国гост标准工业液污染度分级
гост17216-71
GJB
中华人民共和国国家军用标准
FL9150 GJB 420A-96 飞机液压系统用油液固体污染度分级
Solid particle contamination classes
for fluids in aircraft hydraulic systems
GJB 420A-96固体污染度等级（100ml油液中颗粒数）
SAD AS4059 Cleanliness Levels by particle Count。
舍弗勒电磁阀清洁度标准
舍弗勒电磁阀的清洁度标准通常遵循行业内的通用规范，如NAS 1638或ISO 4406。
这些标准用于评估液压、气动和流体动力系统中使用的电磁阀的清洁度等级。
NAS 1638标准将清洁度分为14个等级，从NAS 1级（非常干净）到NAS 14级（未过滤）。
它主要用于评估液压和气动元件的清洁度。
ISO 4406标准将清洁度分为5个等级，从ISO 0级（非常干净）到ISO 5级（严重污染）。
它主要用于评估液压、气动和流体动力系统中的元件和组件。
对于舍弗勒电磁阀的清洁度标准，您需要查阅具体的产品手册或与舍弗勒技术支持联系以获取详细信息。
这些标准可能会根据不同的应用和系统需求而有所不同。
液压油液污染度等级标准
一、美国NAS1638污染度分级标准
美国NAS1638污染度等级如下表所示。
以颗粒浓度为基础，按100mL 油液中在给定的5个颗粒尺寸区间内的最大允许颗粒数划分为14个等级，最清洁的为00级，污染度最高的为12级。
NAS1638污染度分级标准（100mL 液压油液中颗粒数）
二、ISO4406污染度分级标准
我国制定的液压油液颗粒污染度等级标准采用ISO4406。
这个污染度等级标准用两个代号表示油液的污染度。
前面的代号表示1mL 油液中大于5μm 颗粒数的等级，后面的代号表示1mL 油液中 大于15μm 颗粒数的等级，两个代号间用一 斜线分隔。
代号的含义如表所示。
例如，等 级代号为20/17的液压油，表示它在每毫升
内大于5μm 的颗粒数在5000～10000 之间， 大于15μm 的颗粒数在640～1300之间。
这 种双代号标志法说明实质性的工程问题是很 科学的，因为5μm 左右的颗粒对堵塞元件 缝隙的危害最大，而大于15μm 的颗粒对元 件的磨损作用最为显著，用它们来反映油液 的污染度最为恰当，因而这种标准得到了普 遍的采用。
三、典型液压系统的清洁度等级
注：这里的级别指NAS1638。
清洁度等级相当于ISO4406。
四、液压泵用油液的粘度。

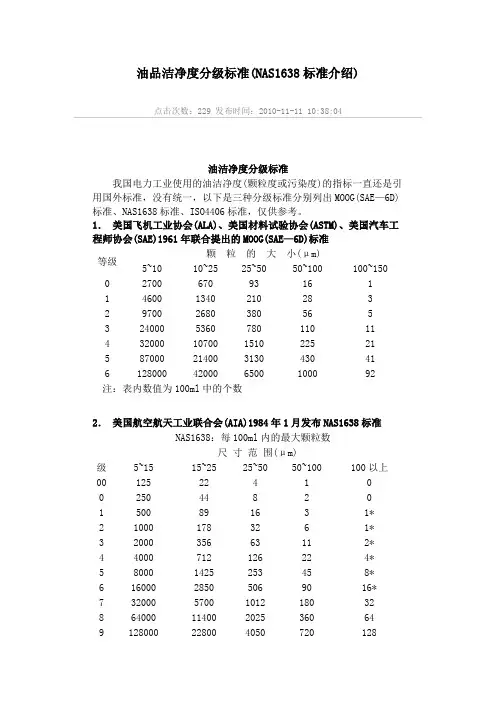

油品洁净度分级标准(NAS1638标准介绍）点击次数:229 发布时间：2010—11—11 10:38:04油洁净度分级标准我国电力工业使用的油洁净度（颗粒度或污染度)的指标一直还是引用国外标准，没有统一，以下是三种分级标准分别列出MOOG(SAE-6D)标准、NAS1638标准、ISO4406标准，仅供参考.1．美国飞机工业协会（ALA)、美国材料试验协会(ASTM）、美国汽车工程师协会(SAE)1961年联合提出的MOOG(SAE—6D）标准颗粒的大小（μm）等级5~1010~2525~5050~100100～1500 2700 6709316 1146001*********2970026803805653240005360780110114320001070015102252158700021400313043041612800042000 65001000 92注：表内数值为100ml中的个数2．美国航空航天工业联合会(AIA）1984年1月发布NAS1638标准NAS1638：每100ml内的最大颗粒数尺寸范围（μm)级5~1515~2525～50 50～100100以上00125 22 4 100 25044 8 2 01 50089 16 3 1＊2 100017832 6 1*3 2000 356 63 11 2＊4 4000 712 12622 4＊5 8000 1425 253 45 8*6 16000 28505069016＊7 32000 5700 1012 180 328 64000 11400 2025 360 649 128000 22800 4050 720 128 10256000 45600 8100 144025611 512000 91200 16200 288051212 1024000 182400 32400 5760 1024注：NAS1638是分段计数的，有5个尺寸段。
油品洁净度分级标准（NAS1638标准介绍)点击次数：229 发布时间：2010-11—11 10:38：04油洁净度分级标准我国电力工业使用的油洁净度(颗粒度或污染度)的指标一直还是引用国外标准，没有统一,以下是三种分级标准分别列出MOOG（SAE—6D)标准、NAS1638标准、ISO4406标准,仅供参考。
1．美国飞机工业协会（ALA）、美国材料试验协会(ASTM)、美国汽车工程师协会（SAE）1961年联合提出的MOOG（SAE—6D）标准等级颗粒的大小（μm)5~10 10~25 25~50 50~100 100~1500 2700 670 93 16 11 4600 1340 210 28 32 9700 2680 380 56 53 24000 5360 780 110 114 32000 10700 1510 225 215 87000 21400 3130 430 416 128000 42000 6500 1000 92 注：表内数值为100ml中的个数2．美国航空航天工业联合会(AIA）1984年1月发布NAS1638标准NAS1638：每100ml内的最大颗粒数尺寸范围(μm)级5~15 15~25 25~50 50～100 100以上00 125 22 4 1 00 250 44 8 2 01 500 89 16 3 1＊2 1000 178 32 6 1＊3 2000 356 63 11 2*4 4000 712 126 22 4＊5 8000 1425 253 45 8*6 16000 2850 506 90 16*7 32000 5700 1012 180 328 64000 11400 2025 360 649 128000 22800 4050 720 12810 256000 45600 8100 1440 25611 512000 91200 16200 2880 51212 1024000 182400 32400 5760 1024注:NAS1638是分段计数的，有5个尺寸段.由于实际油液各尺寸段的污染程度不可能相同,因此被测油样的污染度按其中的最高等级来定.这会引起一个问题.例如,测出的5~10μm的污染度可能是4级,15~25μm颗粒的污染度可能是6级,25~50μm可能是5级，而50～100μm颗粒的污染度可能是8级，这时数据就很难处理，往往使得概念不清.如果保守的话，就会按照规定判定为8级,认为系统很脏。
液压油清洁度等级划分
液压油中混入过多的颗粒物会堵塞油滤、擦伤密封件、堵塞或磨损元件。
但液压油在生产及使用过程中不可能做到完全没有颗粒物。
目前我国润滑油生产厂家对液压油的颗粒物还是以“机械杂质”<0.005%来控制的。
液压油中混入过多的颗粒物会堵塞油滤、擦伤密封件、堵塞或磨损元件。
但液压油在生产及使用过程中不可能做到完全没有颗粒物。
目前我国润滑油生产厂家对液压油的颗粒物还是以“机械杂质”<0.005%来控制的，而国外多用美国宇航局(NAS)的NAS1638和国际标准化组织(ISO)的ISO4406-1987油液清洁度级别
2、NAS1638污染度等级
NAS1638污染度等级是由美国航天协会提出的，按5μm～15μm，15μm～25μm，25μm～50μm，50μm～100μm和>100μm的污染物颗粒个数划分为14级。
当油液污染度超过已有分级时，可用外推法确定其污染等级。
NAS1638油液清洁度等级标。
Particle contamination in oil is specified from particle count. Two basic standards the ISO and NAS systems are com-monly used as contamination reference. The two cleanliness standards can not be directly compared or converted, as the basic principles within the two systems differ to much. This is explained in the next pages.However, the following tables gives some rough guidelines of common practice for setting targets of cleanliness levels in different systems. As seen both ISO 4406 and NAS 1638 are represented. These guidelines are minimum fluid cleanliness levels required for an acceptable lifetime of equipment andcomponents.Many factors influence lifetime and demands to fluid quality. High reliability systems enhance demands to quality, and high pressure systems and heavy bearing load increase de-mands.The last three columns of the tables indicate the range of the GreenOil filter system. Although the filters may be put intoservice in many application, parameters as fluid volume and viscosity should be taken into consideration before expecta-tions to contamination limits are set. Working with ISO4406 and NAS 1638GreenOil StandardDate: 15-12-2005T echnical Paper 004Particle Contamination ISO4406 and NAS1638Page 1 af 3Saved as: Technical Paper 004Hydraulic Equipment and Components Pressure Range GreenOilFilter InsertsISO 4406 NAS 1638 HTMSilt sensitive, aerospace, robots, High pressure 250-400 bar14/12/9 4 ISO 10/6 NAS 3Servo systems, injection moulding, High pressure 250-400 bar 16/14/11 5Proportional and flow valves, High pressure 250-400 bar 17/15/12 6 Piston pumps and motors, Normal pressure 150-250 bar 18/16/13 7 Typical new hydraulic oil18/16/13 7 Gear pump and motors,Medium pressure 50-150 bar 19/17/14 8 Cylinders and Flow Control Low pressure 0-50 bar20/18/159Lubrication OilEquipment and ComponentsBall bearings, turbine oils, Small and medium gearboxes 14/12/9 4Roller bearingsTransmission gearboxes 16/14/11 5 ISO 14/11NAS 5Journal bearingsIndustrial gearboxes17/15/12 6Mobile equipment and gearboxes Paper mill18/16/13 7 ISO 16/12NAS 7Diesel engine lubrication19/17/14 8 Heavy duty gearboxes20/18/15 9 Typical new lubrication oil20/18/15 9 Typical in-line filtration21/19/1510MinimumClass RequirementPage 2 T echnical Paper 004 IntroductionContamination in oil is specified from particle count. Two basic methods are used:Laser based particle count analysis equipment gives directly information on particle sizes (micron= u) and figures within specified size ranges.The other method utilize filtering an oil sample through an very fine mesh filter paper. The particles on the surface of the filter paper is then monitored in a microscope and com-pared to standard contamination pictures to indicate the de-gree of contamination.Contamination classesInstead of specifying particle counts contamination is sepa-rated into classes defined in two major systems ISO (International Standard Organisation) and NAS (National Air-space Standard). Each class defines a range of counts within an exponential scale.Unfortunately, the two systems are not identical and can not be converted in simple mathematics. However, some simple guidelines can be given. First of all let’s look at the two sys-tems.NAS1638The NAS system divides particles in 5 ranges. Furthermore, the NAS system specify different counts within each particle range to score a specific class.In practice oil samples will show up to gain almost same NAS class rating within the different particle ranges. The system is designed to match the most common found con-tamination which has really many small particles and fever big particles. The sidebar example shows a typical oil analy-sis with counts divided in the 5 classes. As seen the classes ranges from 3 to 6, however, the resulting NAS class is de-fined as the particle count with the highest (worse) score, and only this class is specified.The sidebar example will be classified as “NAS1638 class 6”. Classes5 to 15 15 to 2525 to5050 to100 > 10000 125 22 4 1 00 250 44 8 2 01 500 89 16 3 12 1,000 178 32 6 13 2,000 356 63 11 24 4,000 712 126 22 45 8,000 1,425 253 45 86 16,000 2,850 506 90 167 32,000 5,700 1,012 180 328 64,000 11,400 2,025 360 649 128,000 22,800 4,050 720 12810 256,000 45,600 8,100 1,440 25611 512,000 91,200 16,200 2,880 51212 1,024,000 182,400 32,400 5,760 1024Particle Classes Size Range per 100 ml NAS 1638Particle range Counts Class 5-15 u 8450 615-25 u 11982 525-50 u 312 650-100 u 46 6>100 u 2 3 Resulting class 6NAS analysis exampleISO 4406The ISO system is not as practical orientated as the NAS sys-tem. First of all it consists of 2 or 3 figures. Each figure de-fine a class within a size range. A typical ISO 4406 oil test will be indicated as:17/15/12 Particles > 2 u Particles > 5 u Particles >15 uAs seen particles less than 2 u are omitted. The originalISO4406 operated with only two digits omitting counts below 5 u. This standard is still widely accepted, though it does not relieve the same information as the newer 3 digit ISO version. 15/12 Particles > 5 u Particles > 15 uThe cleanliness levels represent the particle counts as shown in the table.(Not to get stuck in mathematics: the class represents powers of the numeral 2. A cleanliness level 15 indicates counts be-tween 214 (16,383) and 215 (32,768) for a sample of 100 ml fluid).The sidebar example will be classified “ISO4406 17/15/12”NAS and ISOTo conclude: NAS and ISO can not be compared directly. As seen both NAS and ISO operates exponentially. In both systems, the particle counts must be halved to reduce the class or cleanliness level one digit.In practice the great advantage of the NAS system is that con-tamination is identified by only one class number. For identi-fying contamination sources this could be a limitation which does not apply as much for the ISO system which is more open yet complicated.The NAS and ISO 2-digit systems does not take particles less than 5 u into consideration. The ISO 3-digit system monitors down to 2 u particles.The ISO system has the same class definition throughout the particle ranges. The NAS system has different definition of class within each particle range.Page 3T echnical Paper 004Class NumberMore Than Up to and Including24 8,000,000 1,600,000 23 4,000,000 8,000,000 22 2,000,000 4,000,000 21 1,000,000 2,000,000 20 500,000 1,000,000 19 250,000 500,000 18 130,000 250,000 17 64,000 130,000 16 32,000 64,000 15 16,000 32,000 14 8,000 16,000 13 4,000 8,000 12 2,000 4,000 11 1,000 2,000 10 500 1,000 9 250 500 8 130 250 7 64 130 6 32 64 5 16 32 4 8 16 3 4 8 2 2 4 1 1 2 0 0.51000.250.5Number of particles per 100 ml ISO 4406ISO analysis example: 17/15/12 Particle rangeCounts Class <2 u 96,050 17 5-15 u 23,263 1515-25 u 3,150 25-50 u 256 50-100 u 16 >100 u312。
