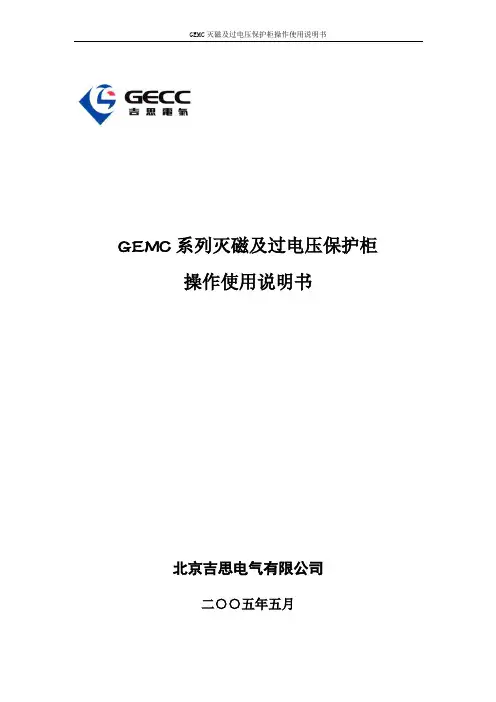

GEMC灭磁及过电压保护柜操作使用说明书GEMC系列灭磁及过电压保护柜操作使用说明书北京吉思电气有限公司二○○五年五月Chapter 1 概述一. 适用范围本产品适用于电力系统大、中、小型水轮发电机或汽轮发电机励磁系统，完成起励、灭磁及过电压等保护作用。
二. 使用环境条件1.海拔高度不超过2000米。
2.环境温度室内不低于-10℃,不高于+50℃。
3.空气最大相对湿度不大于90%(25℃)。
4.周围环境中没有导电尘埃、没有腐蚀性破坏绝缘的气体或蒸汽。
5.无剧烈振动和冲击，平面垂直倾斜度不超过5 。
6.交流电源应符合三相对称,波形为正弦,频率变动范围不超过±3%。
三. 产品满足的技术标准---GB3797-89 电控设备第二部分---GB4064-83 电力设备安全设计导则---GB4208-93 外壳防护等级（IP代码）---GB6162-85 静态继电器及保护装置的电气干扰试验---GB/T7064-1996 透平型同步发电机技术要求---GB/T7409-1997 同步电机励磁系统---GB14285-93 继电保护和安全自动装置技术规程---IEC2A（秘13-1978）汽轮发电机励磁系统技术要求---IEC（秘593-1982）关于同步电机励磁系统的若干规定---GB/T14598.9-1995 量度继电器和保护装置的电气干扰试验---GB50150-91 电气装置安装工程---DL/T650-1998 大型汽轮发电机自并励静止励磁系统技术条件---SD152-87 大中型水轮发电机基本技术条件---SD/T583-1995 大中型水轮发电机静止整流励磁系统及装置技术条件---DL490-92 大中型水轮发电机静止整流励磁系统及装置安装、验收规程---DL489-92 大中型水轮发电机静止整流励磁系统及装置试验规程---DL/T491-99 大中型水轮发电机静止整流励磁系统及装置运行、检修规程四. 产品技术指标产品规格型号为GEMC-400、GEMC-630、GEMC-800、GEMC-1000、GEMC-1600、GEMC-2500、GEMC-4000、GEMC-4000，其主要技术指标如下：表1 灭磁及过电压保护柜主要技术指标一览表柜体尺寸:2260×1000（或800）×1000（或800）（高×宽×深）。

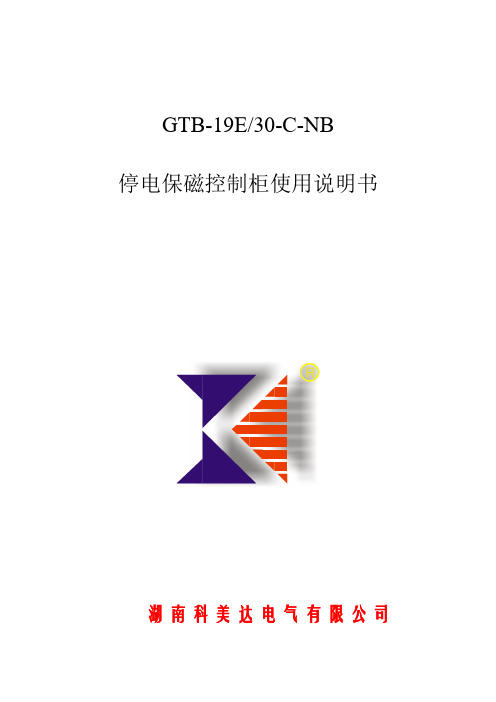

GTB-19E/30-C-NB停电保磁控制柜使用说明书湖南科美达电气有限公司H U N A N K E M E I D A ELECTRIC C O.,LT D承蒙您选用科美达产品，不胜感谢！请您在安装使用前详细阅读本说明书。
目录一、适用范围 (2)二、设备成套及主要技术指标 (2)三、原理说明 (3)四、安装、配线 (4)五、调试 (4)六、操作说明 (6)七、维护 (7)八、主要故障排除表 (7)九、各功能单元的阐释 (8)十、附图 (11)一、适用范围1、本成套电控设备是为直流起重电磁铁提供直流电源的整流控制设备，主要用于吸吊钢板、钢坯、钢锭、钢板卷、线卷等需要停电保磁的场合。
2、正常工作条件：⑴海拔高度不超过2000米。
⑵空气温度不大于+40℃，不低于-10℃。
⑶空气相对湿度不大于90%(20℃)。
⑷无剧烈震动。
⑸垂直安装，倾斜度不超过5度。
⑹无雨雪侵入，无爆炸危险，无对绝缘有破坏作用的环境。
二、设备成套及主要技术指标1、设备成套：(1) 停电保磁控制柜 1 台(2) 逆变控制柜 1 台(3) 整流变压器 1 台(4) 表计箱 1 只(5) 操作盒 1 只(6) 报警器 1 只(7) 蓄电池架 1 台(8) 蓄电池18只2、主要技术指标：⑴电源：三相，50HZ，380V±10%。
⑵输出电压：DC 220V。
⑶最大输出电流：86A。
⑷绝缘电阻：大于1M。
⑸充电电压：243V。
⑹充电电流：0-7A。
⑺保磁时间：30分钟。
⑻工作制60%，工作周期10分钟。
三、原理说明三相交流电源经整流变压器降压，并经三相桥式整流，输出直流电压，为起重电磁铁提供正向励磁和反向消磁电源，控制部分采用LOGO！为控制单元。
转换开关打到“励磁”档励磁时，2KA工作，1KM工作，直流电源正向馈入起重电磁铁，此时如遇停电或缺相，1KA释放，4KA动作，4KM工作，备用电源蓄电池投入工作，保证电磁铁供电。
“退磁”时，1KM释放，2KM工作，直流电源反向馈入起重电磁铁，达到消磁的目的，消磁时间由LOGO！控制，接触器的控制电源由充电部分的蓄电池提供。
书105（本说明书适用于FLM 灭磁及过压保护柜、FLK 灭磁开关柜、FLR 非线性电阻柜）1.概述同步发电机发生内部故障时，虽然继电保护装置能快速地把发电机与系统断开，但磁场电流产生的感应电势继续维持故障电流。
无论是发电机机端短路或部分绕组内部短路，时间较长，都可能造成导线的熔化和绝缘的烧坏。
如果系统对地故障电流足够大时，还要烧铁芯。
因此，当电机发生内部故障，在继电保护动作切断主电源的同时，还要求迅速地灭磁。
所谓灭磁就是把转子励磁绕组中的磁场储能尽快地减弱到尽可能小的程度。
最简单的办法是将励磁回路断开。
但励磁绕组具有很大的电感，突然断开，会在其两端产生很高的过电压。
因此，在断开励磁电源的同时，还应将转子励磁绕组自动接入到放电电阻或其他吸能装置上 去，把磁场中储存的能量迅速消耗掉。
完成这一过程的主要设备叫自动灭磁装置。
为减少故障范围扩大，要求灭磁迅速。
灭磁时间愈短，短路电流所造成的损害愈小，一般按同步电机定子绕组电势降低到接近于零所需的时间来评价各种灭磁方法的优劣。
另外，灭磁时转子过电压不应超过滑环间过电压的容许值。
自动灭磁系统应满足以下几个要求：（1） 灭磁时间应尽可能短。
（2） 当灭磁开关断开励磁绕组时，绕组两端产生的过电压应在绕组绝缘允许的范围内，即滑环间容许的过电压值。
（3） 灭磁装置的电路和结构型式应简单可靠。
灭磁开关应有足够大容量能遮断发电机各种可能故障工况下的最大故障转子电流，灭磁耗能元件容量应大于发电机各种可能故障工况下发电机转子最大储能所需吸收部分。
非线性灭磁及过电压保护是由氧化锌（ZnO ）非线性电阻（也叫压敏电阻）与双断口直流灭磁开关组合而成的新型灭磁及过电压保护方式，适用于大中型同步发电机转子灭磁及过电压保护，能快速灭磁，过电压保护性能优良，结构简单，运行维护方便。
2.结构及工作原理2.1系统结构主回路接线原理见图1。
书106图1 非线性电阻灭磁和过电压保护原理接线图FMK双断口灭磁开关 FR1灭磁非线性电阻FR2，FR3过电压保护压敏电阻D二极管 L发电机励磁绕组由原理图可见，灭磁系统由三部分组成：（1）FMK：双断口磁场断路器DM4；（2）灭磁用非线性电阻FR1；（3）过电压保护用非线性电阻FR2、FR3。
保护控制器操作使⽤⽅法（精）六、保护控制器操作使⽤⽅法1．⾯板及按键说明 1.1显⽰窗第⼀显⽰窗在参数设定状态下显⽰设定参数；第⼆、第三、第四显⽰窗在运⾏状态下分别显⽰三相电流和三相电压。
1.2指⽰灯⼋个指⽰灯，指⽰电机故障停⽌原因：启动失败、短路堵转、缺相、三相不平衡、定/反时限、接地、⽋过压、1.3按键设置键：在测量（运⾏）状态下，按住2秒钟以上不松开则进⼊设置状态。
在设置状态下，显⽰参数符号时，按住2秒钟以上不松开进⼊下⼀组参数或返回测量状态。
左键：在测量状态下切换显⽰电流、电压。
在设置状态下，⽤于调出原有参数或移动修改位。
确认键、复位键：在测量状态下作为故障恢复键使⽤。
在设置状态下，⽤于存⼊修改好的参数值。
增加键：在设置状态下，⽤于增加参数数值或改变设置类型。
减少键：在设置状态下，⽤于减少参数数值或改变设置类型。
1.4参数设置说明仪表的参数被分为六组，⼆、三、四、五、六组参数受密码控制，未设置密码时不能进⼊。
进⼊设置状态后，若1分钟以上不进⾏按键操作，仪表将⾃动退出设置状态。
1.5参数设置⽅法①设置键，不松开，直到显⽰0A 。
②按键进⼊修改状态，在、键的配合下将数值修改为1111 ③按键，完成密码设置。
④按住设置键，不松开，顺序进⼊下⼀组参数，仪表显⽰每组第⼀个参数的符号。
⑤进⼊需要设置参数所在的组，按键顺序循环选择本组需设置的参数。
⑥按键调出当前参数的原设定值，闪烁位为修改位。
⑦通过键移动修改位、增值、键减值，将参数修改为需要的值。
* 以符号形式表⽰参数值的参数，在修改时，闪烁位应处于末位。
⑧按键存⼊修改好的参数，并转⼊下⼀参数。
⑨重复⑤-⑧步，可设置本组的其他参数：在显⽰参数符号时，按住设置键不松开，直到退出参数的设置状态。
七、参数⼀览表该表列出了仪表的基本参数。
出⼚设定参数只是参考值，⽤户可以根据电机情况进⾏修改。
在出⼚设定⼀栏有“****”号的参数，⽤户必须设定。
⼋．仪表（参数）使⽤说明参数⼀览表说明：注1：电流互感器的选择：建议⼀次电流按电机额定电流的8倍以上选择变⽐，这样有利于保证互感器和仪表的过载能⼒注2：调校：调校可以减少由于互感器、引线等引起误差，提⾼系统的测量精度。

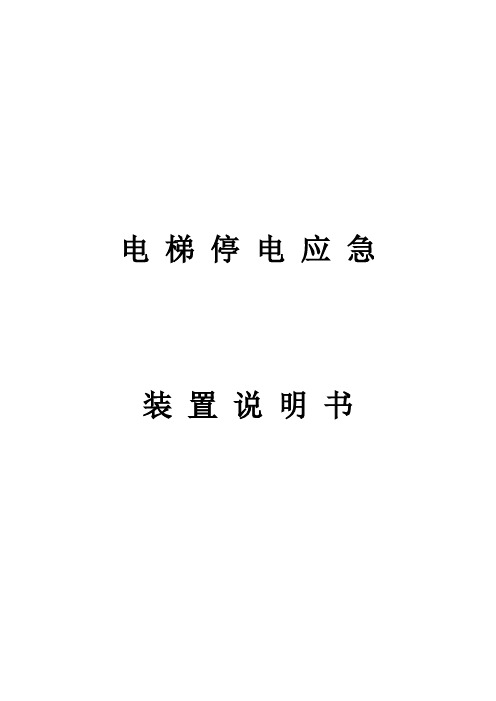

电梯停电应急装置说明书一. 概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。
SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。
主要技术参数（1）输入电压：三相380 V；（2）蓄电池组：12 V 17AH/24 AH× 4；（3）可驱动电梯的功率：≤ 38KW （特殊规格或 > 38KW 另予注明）。
（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。
二. 工作原理SWD-EPS系列电梯应急装置工作原理如图1所示：1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。
充电回路具有过充、短路和过流等保护功能。
2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。
首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。
应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。
三相逆变电压停止输出，合上抱闸。
轿门、厅门打开后，应急装置上述接触器的触头和继电器的触点全部恢复到应急运行前的状态。
三相交流电源恢复与电梯控制系统的连接，结束应急运行，自动关断应急装置电源。
磁保持继电器常识及使用须知一．一般常识二．激励方式三．使用须知一般常识磁保持继电器作为继电器的一种，也是一种自动开关，对电路起自动接通和切断作用。
所不同的是，磁保持继电器的常闭常开作用完全是依赖永久磁钢的作用，其开关状态的转换是靠一定量的脉冲电信号的触发而完成的。
因此，具有省电、性能稳定、体积小、承载能力大的特点，比一般电磁继电器性能优越。
二、激励方式该继电器的激励需要有专用的启动芯片或设计的电路可以参照下图设计，以下为专用芯片的资料BH3023 双向驱动继电器电路（仅供参考）（一）、概述BH3023是在BH3022的基础上增加了输入端"A、B"同时为"1"状态时，判别保护电路。
确保输出驱动级在"A、B"同时为"1"时状态时，输出为高阻态。
它是由输入门控电路，输入端"A、B"同时为"1"状态时，判别保护电路，输出端二级管保护电路，及驱动电路组成。
它主要用于控制磁保持继电器工作，是理想的双向驱动继电器电路。
其主要特点如下：1. 静态功耗电流低。
（小时1μA）2. 高输入阻抗，与TTL、CMOS及单片机兼容。
3. 输入触发方式可以用脉冲，也可用电平触发。
4. 输出驱动级内部加二极管正向、反向保护。
5. 输出驱动有足够大的电流输出。
（大于80mA）（二）、逻辑框图（三）、真值输入端A 输入端B 输出端QA 输出端QB1 0 1 00 1 0 10 0 高阻高阻1 1 高阻高阻（四）、管脚排列及管脚功能：输出 QA——空——输入A——Vss——1 82 73 64 5——Vdd——输入B——空——输出 QB（1）输入A.接触发脉冲，也可接电平触发。
（2）输入B.接触发脉冲，也可接电平触发。
（3） 2脚、6脚是空脚。
（4）输出QA接继电器的线包一端。
（5）输入QB接继电器的线包另一端。
（6） Vdd加继电器工作电压正端。

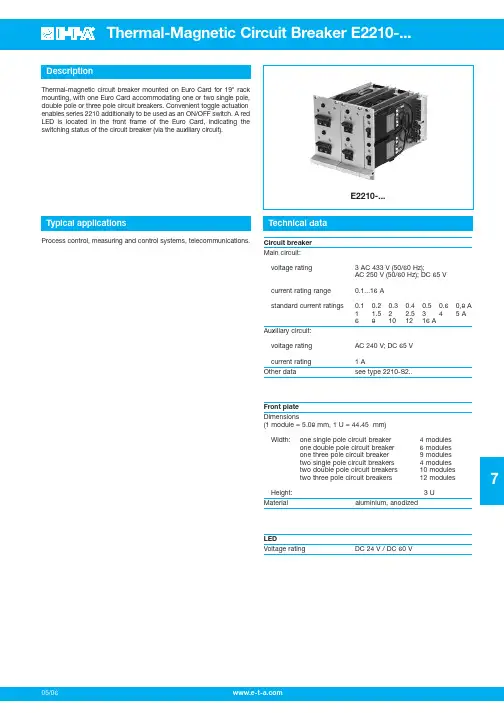

05/067DescriptionTypical applicationsTechnical dataThermal-magnetic circuit breaker mounted on Euro Card for 19" rack mounting, with one Euro Card accommodating one or two single pole,double pole or three pole circuit breakers. Convenient toggle actuation enables series 2210 additionally to be used as an ON/OFF switch. A red LED is located in the front frame of the Euro Card, indicating the switching status of the circuit breaker (via the auxiliary circuit).Process control, measuring and control systems, telecommunications.E2210-...Circuit breaker Main circuit:voltage rating 3 AC 433 V (50/60 Hz);AC 250 V (50/60 Hz); DC 65 V current rating range 0.1...16 A standard current ratings0.10.20.30.40.50.60,8 A1 1.52 2.5345 A681012 16 AAuxiliary circuit:voltage rating AC 240 V; DC 65 V current rating 1 AOther datasee type 2210-S2..Front plate Dimensions(1 module = 5.08 mm, 1 U = 44.45 mm)Width:one single pole circuit breaker 4 modules one double pole circuit breaker 6 modules one three pole circuit breaker 9 modules two single pole circuit breakers4 modules two double pole circuit breakers 10 modules two three pole circuit breakers12 modulesHeight: 3 U Material aluminium, anodizedLEDVoltage ratingDC 24 V / DC 60 V7One single pole circuit breakerOrdering informationType No.E2210Mounting style1 1 x single pole, central mounting (standard)2 1 x single pole, top mounting3 1 x single pole, bottom mounting4 1 x double pole, central mounting (standard)5 1 x three pole, central mounting (standard)6 2 x single pole, symmetrical mounting (standard)7 2 x double pole, symmetrical mounting (standard)8 2 x three pole, symmetrical mounting (standard)Front plate1aluminium (standard)2moulded (Intermas)LED1red, DC 24 V (standard)2red, DC 60 V3green, DC 24 V4green, DC 60 VCircuit breakerMountingS panel mountingActuator design2short toggleNumber of poles1 1 pole protected2 2 pole protected3 3 pole protected5 2 pole, protected on one pole onlyPanel mounting1with M3 threadTerminal design (main contacts) **P1blade terminals 6.3-0.8 (standard)Characteristic curve**01F1fast acting: therm. 1.01-1.4 x IN;magn. 2-4 x I N DC (DC only)02M1standard delay: therm. 1.01-1.4 x IN;magn. 6-12 x I N AC; 7.8-15.6 x I N DC03T1delayed:therm.1.01-1.4 x IN;magn.10-20 x I N AC04T2thermal only, 1.01-1.4 x IN05M3standard delay, low resistance:therm.1.4-1.8 x I N AC;magn.6-12 x I N AC; 7.8-15.6 x I N DCF2fast acting: therm. 1.1-1.4 x INmagn.3.5-6.5 x I N AC/DCXX different curves for multi pole versionsto order*Intermediate position**H without intermediate position (standard)Z with intermediate positionAuxiliary contacts**1with auxiliary contacts(only with 1x1 pole, 2x1 pole)5with auxiliary contact only in thelast unit of multipole versionsAuxiliary contact function**1 1 N/C, 1 N/O (standard)2 1 N/O (23/24)3 1 N/C (11/12)4 1 N/O contact, closed in theintermediate and ON position(-Z only)Auxiliary contact-terminal design1same as main terminals **Current ratings***0.1...16 AE2210 -6 1 1 - S 2 1 1 -02 -H 11 1 -0.1 AXX0.1/0,2 Aonly with 2x1 pole/2x2 pole/2x3 pole*) Clearly add the desired specifications.**) With mounting styles 6, 7 and 8: both circuit breakers must have thesame characteristics.***) It is possible to fit circuit breakers of mixed current ratings on theEuro Card.Two single pole circuit breakersThis is a metric design and millimeter dimensions take precedence (mm )inch05/06 05/067 419One double pole circuit breakerTwo double pole circuit breakersOne three pole circuit breakerTwo three pole circuit breakersThis is a metric design and millimeter dimensions take precedence (mm )inch05/067Sockets for Euro Cards Dimensions of sockets for Euro CardsDescriptionThe following sockets may be used with single pole circuit breakers:0Z041Z00000424/7 pole mixed socket to DIN 41612 - form M.Connection: 7 pole for 6.3x0.8 mm connectors and 24 pole midi-wire wrap posts (1 x 1 mm).0Z041Z00000724/7 pole mixed socket to DIN 41612 - form M.Connection: 7 pole for 6.3x0.8 mm connectors and 24 pole for 2.8x0.8 mm connectors.0Z041Z000005A 15 pole socket to DIN 41612, form H, for 6.3x0.8 mmconnectors is required in addition to the socket mentioned above, if two double pole or two three pole circuit breakers are fitted on one Euro Card.This is a metric design and millimeter dimensions take precedence (mm )inchAll dimensions without tolerances are for reference only. In the interest of improved design,performance and cost effectiveness the right to make changes in these specifications without notice is reserved.Product markings may not be exactly as the ordering codes.Errors and omissions excepted.。
永磁真空断路器使用说明书一、概述我厂新研制开发专利产品永磁断路器为第二代产品，目前国际领先，型号：ZNY2-6（12）/630-12.5(25)，专利号：200620027059.0磁钢采用乌克兰技术，磁系统由矽钢片组成永不串磁，电容选用世界品牌日本红宝石，使用寿命是国产品牌的2倍以上，控制器采用XB300永磁开关控制器。
XB300永磁开关控制器，主要应用于使用永磁操动机构的矿用隔爆真空断路器。
对永磁真空断路器合闸、分闸过程进行控制。
其中XB300-MD适用于单线圈、单（双）稳态永磁机构，XB300-MS使用双线圈、单（双）稳态永磁机构。
XB300磁开关控制器主要特点：1．合分闸电流可调、合闸过程可控、可实现合分闸速度可调。
2．采用IGBT作为功率驱动，输入输出无触点，体积小，智能一体化设计，全部订制参数485总线设计。
3．交流100V输入电压断电或欠压时，可实现自动分闸、合闸闭锁、和电容自动放电功能。
储能电容充4．输入电压工作范围宽，AC60V至AC150V可正常工作。
可以为1～10万F 电，提供一个DC80～160V的可调稳压的机构操作电源。
5．对永磁机构的驱动电流大，DC60或160A。
6．设有两路开入检测口，可以根据需求，实现闭锁或其它组合逻辑功能。
7．合分闸位置检测可以使用接近开关，也可以使用辅助触点。
8．合分闸操作可以使用本地按钮、100V有源远程线控、485通信。
9．控制器的状态可以通过指示灯显示、触点输出、485总线读取。
二、型号及其含义Z N Y 2-6(12)/630-12.5(25)额定短路开断电流KA额定电流A额定电压KV设计序号特征标记（Y为永磁机构）户内式真空断路器三、正常使用条件a.环境温度：-5℃～+40℃b.湿度：日平均值不大于95%，月平均值不大于90%（温度为25℃时）。
c.海拔高度：不超过1000m。
d.不能用于有明显污秽，化学腐蚀及剧烈振动的场所。
e.超出本说明书规定的要求，由用户与制造厂协商。

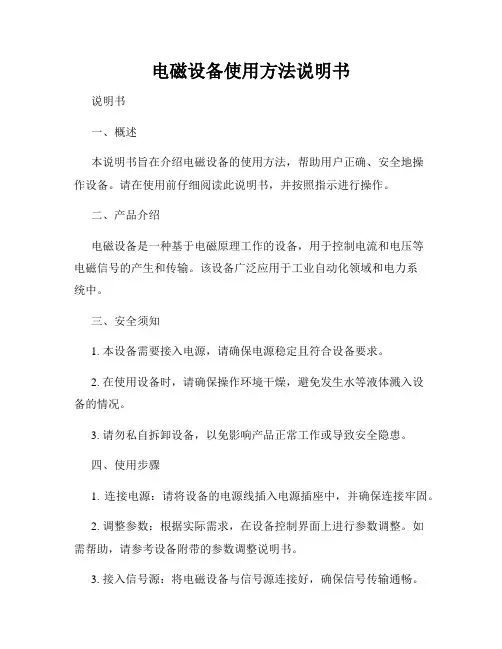

电磁设备使用方法说明书说明书一、概述本说明书旨在介绍电磁设备的使用方法，帮助用户正确、安全地操作设备。
请在使用前仔细阅读此说明书，并按照指示进行操作。
二、产品介绍电磁设备是一种基于电磁原理工作的设备，用于控制电流和电压等电磁信号的产生和传输。
该设备广泛应用于工业自动化领域和电力系统中。
三、安全须知1. 本设备需要接入电源，请确保电源稳定且符合设备要求。
2. 在使用设备时，请确保操作环境干燥，避免发生水等液体溅入设备的情况。
3. 请勿私自拆卸设备，以免影响产品正常工作或导致安全隐患。
四、使用步骤1. 连接电源：请将设备的电源线插入电源插座中，并确保连接牢固。
2. 调整参数：根据实际需求，在设备控制界面上进行参数调整。
如需帮助，请参考设备附带的参数调整说明书。
3. 接入信号源：将电磁设备与信号源连接好，确保信号传输通畅。
4. 启动设备：按下设备的启动按钮，并耐心等待设备自检完成。
5. 监控设备：在使用过程中，及时观察设备工作状态，确保设备正常运行。
6. 关闭设备：使用完毕后，按下设备的停止按钮，断开电源，保证安全。
五、故障排除1. 无法启动：请检查电源是否正常连接，确保设备接收到稳定电源。
2. 工作异常：如出现设备工作异常或指示灯异常，可尝试重启设备解决问题。
若问题依旧存在，请及时联系售后服务。
六、注意事项1. 请按照使用说明和安全须知正确操作设备，避免错误操作导致设备异常或故障。
2. 不得私自更改设备参数或接线，否则可能引发设备损坏或安全隐患。
3. 长时间使用设备时，请注意设备的散热情况，防止过热影响设备寿命。
4. 不得将本设备暴露于潮湿、高温或易燃物质附近，以免造成设备故障或安全事故。
七、维护保养1. 定期检查设备的电源线、接口等部分，确保连接良好，避免松动导致设备异常。
2. 清洁设备外壳，保持设备表面的干净，防止积灰影响设备散热效果。
3. 若设备长时间不使用，请将其存放在干燥、通风的环境中，避免尘埃进入设备内部影响正常运行。
VTB-9E/10-C-NB(15KW)无触点停电保磁控制柜使用说明书目录一适用范围 (2)二主要技术指标 (2)三原理说明 (3)四安装、配线 (4)五调试 (4)六操作说明 (8)七维护 (9)八主要故障排除表 (10)九附图 (11)一适用范围１、本控制柜是为直流起重电磁铁提供直流电源的整流控制柜，主要用于机械制造、冶金、交通运输等部门并需要停电保磁的场合，为搬运磁性物料之用。
无触点控制技术为本公司专利技术(ZL0224064.0)，对起重电磁铁励磁和退磁均采用电力半导体无触点控制，具有无火花、无噪音、无机械触点，动作迅速、使用寿命长和几乎不用维修等显著特点。
２、正常工作条件（1）海拔高度不超过2000米。
（2）周围空气温度不大于+60℃，不低于-15℃。
（3）空气相对湿度不大于90%（20℃）。
（4）无剧烈震动。
（5）垂直安装，倾斜度不超过5度。
（6）无雨雪侵入，无爆炸危险，无对绝缘有破坏作用的环境。
二主要技术指标（1）交流电源：3AC380V±10%50Hz。
（2）额定输出功率：9KW。
（3）额定输出电压：DC220V。
（4）额定输出电流：DC41A。
（5）消磁时间：≤3秒。
（6）绝缘电阻：大于1MΩ。
（7）充电电压：DC0～300V。
（8）充电电流：≤0.1C=6.5A。
10（9）保磁时间：≥10分钟。
（10）通电持续率：75%。
三原理说明本控制柜通过整流变压器降压，由三相全控整流桥、与限流电阻R3、R4反并联的单相全控桥、PLC及智能触发控制电路板KWCD-3等构成。
励磁时将表计操作箱上“退磁励磁”开关SA1置于“励磁”位置，PLC控制中间继电器2KA、7KA及直流接触器1KM工作、电路板KWCD-3触发桥臂模块V1、V2、V3，向起重电磁铁提供正向励磁电流，电磁铁产生磁力可以吸起磁性物料，电阻R1、R2为电压负反馈取样，分流器RS2为电流负反馈取样；退磁时将开关SA1置于“退磁”位置，PLC控制中间继电器2KA断开，电路板KWCD-3触发V1、V2、V3使电路处于有源逆变状态，将起重电磁铁贮能回馈电网，在V1、V2、V3可靠关断后，中间继电器8KA、3KA瞬间工作，反向消磁回路2KM接通，触发桥臂模块V4、V5对电磁铁反向消磁，抵抗磁滞，使其放料快速干脆。
NARI线性电阻灭磁及过压保护装置使用说明书V2.0电力自动化研究院南瑞电气控制公司目录1.概述2.结构及工作原理3.技术参数4.安装说明5.使用和维护6.附录1：DMX系列磁场断路器7.附录2：DM4系列磁场断路器（本说明书适用于FLM-Ⅲ型及FLM-ⅡⅩ型灭磁及过压保护柜）1.概述同步发电机发生内部故障时，虽然继电保护装置能快速地把发电机与系统断开，但磁场电流产生的感应电势继续维持故障电流。
无论是发电机机端短路或部分绕组内部短路，时间较长，都可能造成导线的熔化和绝缘的烧坏。
如果系统对地故障电流足够大时，还要烧铁芯。
因此，当电机发生内部故障，在继电保护动作切断主电源的同时，还要求迅速地灭磁。
所谓灭磁就是把转子励磁绕组中的磁场储能尽快地减弱到尽可能小的程度。
最简单的办法是将励磁回路断开。
但励磁绕组具有很大的电感，突然断开，会在其两端产生很高的过电压。
因此，在断开励磁电源的同时，还应将转子励磁绕组自动接入到放电电阻或其他吸能装置上去，把磁场中储存的能量迅速消耗掉。
完成这一过程的主要设备叫自动灭磁装置。
为减少故障范围扩大，要求灭磁迅速。
灭磁时间愈短，短路电流所造成的损害愈小，一般按同步电机定子绕组电势降低到接近于零所需的时间来评价各种灭磁方法的优劣。
另外，灭磁时转子过电压不应超过滑环间过电压的容许值。
自动灭磁系统应满足以下几个要求：（1）灭磁时间应尽可能短。
（2）当灭磁开关断开励磁绕组时，绕组两端产生的过电压应在绕组绝缘允许的范围内，即滑环间容许的过电压值。
（3）灭磁装置的电路和结构型式应简单可靠。
灭磁开关应有足够大容量能遮断发电机各种可能故障工况下的最大故障转子电流，灭磁耗能元件容量应大于发电机各种可能故障工况下发电机转子最大储能所需吸收部分。
2.结构及工作原理2.1系统结构主回路接线原理见图1。
图1 线性电阻灭磁和过电压保护原理接线图 FMK 灭磁开关 R0线性灭磁电阻 FR2，FR3过电压保护压敏电阻 L 发电机励磁绕组由原理图可见，灭磁系统由三部分组成：（1）FMK ：CJ12M 系列灭磁接触器；（2）灭磁用线性电阻R0；（3）过电压保护用非线性电阻FR2、FR3。
电梯停电应急供电装置MCTC-ARD-B-4011/4018型使用说明书V1.0一 概述 (1)二 工作原理 (1)三 外型尺寸图 (1)四 主要技术参数 (1)4.1输入电压 (1)4.2输出电压 (1)4.3蓄电池组 (1)4.4可驱动电梯功率 (1)五 工作环境 (1)5.1温 度 (1)5.2相对湿度 (1)5.3空气质量 (2)5.4震动及磁场 (2)六 接线 (2)6.1信号线连接 (2)6.2动力线连接 (2)七 端子排、接插件对照表 (2)7.1 KKA插件对照表 (2)7.2端子排对照表 (2)八 操作 (2)九 接线图及各器件功能说明 (3)9.1外围接线图 (3)9.2原理图 (3)9.3各器件功能说明 (4)十 常见问题及故障处理 (4)一、概述MCTC-ARD-B-4011电梯停电应急供电装置是针对电梯停电停止运行时，通过给电梯供逆变电源自动救援的一种安全装置。
市电正常时设备处于检测待命状态，当市电停电或缺相时,设备延时启动，通过事先调好的变频器频率，以爬行的速度牵引轿厢至平层位置,打开轿门和厅门，确保乘客安全离开轿厢。
二、工作原理此装置始终监测市电的有无,在有市电的情况下，装置不投入运行。
当市电停电以后，设备给电梯一个启动信号，延时给电梯控制柜供出两相A C380V交流电，此时电梯以设定的停电应急速度牵引轿厢移动到平层，打开轿门和厅门;或者运行结束后电梯再反馈一结束信号给此装置，装置收到信号后退出系统等待下一次的来电，处于待命状态。
具体动作顺序如下：当有市电时，装置KZB上D4和D13常亮，D6闪亮，接触器KY吸合，相序继电器XXJ 指示灯常亮，控制板正常工作，装置检测市电；当停电时，接触器KY断开，KZB上D4、D14和D18常亮，D6闪亮，D13灭,等待10秒后装置工作； 装置内KZB上D10先亮， ZHJ1工作， 5秒钟后，KZB上D8亮， ZHJ2和DY同时工作，装置从接插件KKA的1、2上输出启动信号，3、4短接电梯控制柜内相序继电器，端子排R、T输出上AC380V电压，工作时ZHJ1、ZHJ2和DY上的指示灯会亮。
防磁库操作手册防磁库是一种用于保护磁性媒体免受外部磁场影响的设备。
在日常工作中正确地操作防磁库对于保护数据的完整性和可靠性至关重要。
本操作手册将为您提供防磁库的正确使用方法和注意事项。
一、防磁库的基本原理防磁库采用电磁屏蔽技术，通过产生相等且相反的磁场，使外界磁场与之相互抵消，以保护媒体免受磁场损害。
其基本原理是创建一个无磁场区域，也称为磁隔离区域，以将磁介质与外界磁场隔离开来。
二、防磁库的操作步骤1. 开启防磁库a. 检查防磁库是否正常运行，确保设备处于正常工作状态。
b. 在电源按钮上按下开关，启动防磁库设备。
c. 等待防磁库启动完成，确认设备已进入工作模式。
2. 放置磁介质a. 检查要放置的磁介质是否清洁无尘，并确保介质表面没有杂质。
b. 将磁介质放置在防磁库指定的位置或介质槽中，确保介质与设备接触良好。
c. 关闭磁介质存放区域，确保介质放置后的位置不会移动或受到外界干扰。
3. 操作磁介质a. 根据需要选择相应的操作设备，如磁带机或磁盘驱动器等。
b. 按照设备说明书或相关操作指南进行操作，如读取、写入或删除数据等。
4. 关闭防磁库a. 在操作完毕后，确认已及时保存并备份数据。
b. 关闭磁介质操作设备，并将磁介质从防磁库中取出。
c. 关闭防磁库设备，断开电源。
三、注意事项1. 防磁库的环境要求a. 在使用防磁库时，应保持室内清洁，避免灰尘和杂质对设备的干扰。
b. 防磁库操作室的温度和湿度应保持稳定，避免极端环境影响设备的性能。
2. 防磁库的维护保养a. 定期清理防磁库设备，避免灰尘和杂质积累。
b. 检查防磁库设备的连接线路和电源线是否牢固，并定期进行维修和更换。
3. 防磁库的安全使用a. 在使用防磁库时，应注意不要将有磁性的物品靠近设备，避免外界磁场对防磁库的干扰。
b. 使用防磁库时应遵守相关的安全操作规程，确保人员和设备的安全。
结论防磁库操作手册为用户提供了正确操作防磁库的步骤和注意事项。
正确的使用防磁库将确保数据的安全和可靠性，保护储存媒体免受外界磁场的影响。
LPBM系列停电保磁装置使用说明书河南恒泰起重设备有限公司目录一、适用范围二、技术参数三、工作原理四、安装五、常见故障六、维护及注意事项七、附录LPBM系列停电保磁调磁装置设备电气原理图LPBM系列停电保磁调磁装置设备外部配线图LPBM系列停电保磁调磁装置设备外形安装尺寸图一、适用范围本装置是为直流起重电磁铁提供直流电源的整流控制设备，主要用于吸吊钢板、圆钢、钢管等，具有分组控制、调节吸力大小从而改变钢板张数的功能，而且还适用于需停电保磁场合。
二、技术参数2.1环境：①海拔不超过2000米；②周围空气温度不高于+40℃，不低于-10℃；③周围空气相对湿度日平均不大于90%（20℃）；④无剧烈震动；⑤垂直安装，倾斜度不超过5度；⑥无雨雪侵入，无爆炸危险，无对绝缘有破坏作用的环境；2.2设备：①电源:三相 380V 50Hz；②输出电压：DC0～220V；③反向消磁电压：DC170V；④反向消磁时间：1.5～3S；⑤充电电压：DC0～280V；⑥充电电流：DC0～15A；⑦对地电阻：≥1MΩ；⑧保磁时间：≤15min；三、工作原理（1）本系列产品由调磁整流部分和充电部分构成。
（2）调磁整流部分3ΦAC380V，经整流变压器T1降压并经三相智能整流模块U1整流。
三相智能模块由TC-01提供正向励磁和反向励磁电流。
吸料时，1KW 吸合，整流桥输出正向电压给起重电磁铁励磁，电磁铁吸料后，若遇电网停电，备用电源自动馈入电磁铁，保证被吸物料不至于落下，确保安全。
反向消磁时，1KM释放，2KM吸合，电压反向馈入电磁铁达到反向消磁的目的。
消磁时间由1KT 延时释放时间确定和手动控制器手柄置放料。
接触器控制部分电源由充电部分供给，详细原理见附图。
（3）充电部分：由三相AC380V交流输入，经整流变压器T1降压，通过三相智能模块U3整流，三相智能整流模块由控制板ARC-E提供控制，给蓄电池提供0-280可调的充电电压，对蓄电池组进行自动充电，并具有过充、过放保护功能。
