浅论高压架空输电线路舞动及防治措施摘要：我国是架空输电线路舞动较为多发的国家，存在较大范围的导线舞动现象。
线路导线舞动的破坏性很大，会造成导线机械疲劳、磨损、烧伤，引起线路跳闸、断线、会损伤金具、绝缘子和杆塔，因此在设计时必须予以重视。
本文主要分析了目前我国高压输电线路舞动的原因，论述了舞动防治对策。
关键词：高压；架空；输电线路；舞动；防治措施一、我国高压输电线路舞动现状我国地域辽阔，电网基础建设快速发展，近年来，我国因输电线舞动造成的事故频频发生，造成了巨大的经济损失，也严重的影响了人们的正常用电。
2008年初，湖北，河南，江西，湖南等地出现大范围的输电线路舞动，并且持续的时间比较长，范围比较广，舞动地域地形涉及到山区、丘陵和平原。
因为输电线本身具有一定的抗舞动能力，很多舞动并不严重，而这些不严重的舞动没有记录，所以有一些实际发生的舞动现象没有被记录在案。
在我国，从湖南至黑龙江，存在一条输电线路的舞动带。
其中包括黑龙江、辽宁、湖北、湖南等省。
这条舞动带在每年的春冬两季，东南方北上的暖湿气流和西北方南下的干冷气流在我国中部和东北部相汇，导致这些地方容易形成冻雨，冻雨附着在导线上形成了覆冰，与此同时，中部属平原地区，风力比较强，所以这一片地区满足了舞动形成的两个基本要求（覆冰与大风），经常会出现舞动现象。
二、导线舞动的原因分析舞动是不均匀覆冰导线在风的作用下产生的一种低频率（0.1～5Hz）、大振幅（约为导线直径的20～300倍）的自激振动。
在振动的形态上表现为一个档距内只有一个或少数几个半波。
舞动发生的三要素为：导线不均匀覆冰、风激励、线路结构参数。
2.1输电线路结构参数相关资料表明，大截面导线比小截面导线更容易发生舞动，分裂导线比单导线产生舞动的频率要大出很多。
大截面导线扭转刚度较大，在偏心覆冰后难以产生自转，使得覆冰层更多堆积在同一方向，造成导线迎风面与背风面覆冰厚度不一致，更容易产生舞动现象。
输电线路导线舞动及其防范措施分析
输电线路导线舞动是指输电线路上导线在风力作用下产生的一种周期性振动运动。
这种振动不仅会影响输电线路的安全稳定运行，还会对周围环境和雷电防护造成影响，因此需要采取措施进行防范。
导线舞动的主要原因是气流的作用，即风的作用。
随着导线线径的增大和跨越距离的增加，导线舞动的幅度和频率也会增大。
同时，在雷暴天气时，雷电对导线造成的冲击也会使导线产生舞动。
为防止导线舞动引发的故障，必须采取相应的防范措施。
一般而言，防范措施可以从以下几个方面入手：
一、设置导线振动减缓器。
导线振动减缓器一般是通过在导线附近设置摆动块或防波锥等装置来增大导线的空气阻力，从而达到减少导线振幅的目的。
二、提高导线抗风能力。
通过增加导线的直径、加强导线的抗风能力来减少导线舞动的幅度和频率。
三、改进导线张力。
适当提高导线张力可以有效减少导线的舞动，同时也能提高导线的承载能力和延长导线寿命。
四、改变导线的线型。
通过改变导线的线型可以减少导线产生舞动的可能性，例如采用反钟曲线导线等。
五、加强绝缘措施。
导线受到舞动时，可能会与周围的结构物或障碍物发生碰撞，造成绝缘子破损和绝缘性能下降，加强绝缘措施是防范导线舞动的重要手段。
六、加强雷电防护。
在雷暴天气，导线舞动会使导线与地面或其他物体之间的距离短暂减小，从而增加导线遭受雷击的概率。
因此，加强雷电防护是避免导线舞动对输电系统造成危害的重要手段。
在具体实施防范措施时，需要根据不同的具体情况选择相应的措施，以最大程度地减少导线舞动对输电系统的影响。
架空输电线路的舞动原因及防治措施架空输电线路是电力系统中重要的组成部分，但由于其特殊的环境和工作条件，经常会出现舞动现象。
舞动是指输电线路在风力、冰雪负荷、温度变化等外力作用下，出现振动和摆动的现象。
舞动不仅会对输电线路的安全稳定运行造成影响，还有可能导致线路故障和事故发生。
对架空输电线路的舞动原因进行深入研究，并采取有效的防治措施，对保障电网安全运行具有重要的意义。
舞动原因：1.风力作用：输电线路在大风环境下容易受到风力的作用而产生摆动和振荡，尤其是在台风、龙卷风等极端天气条件下更加明显。
2.冰雪负荷：冰雪负荷会使得输电线路的强度和刚度变得更低，造成线路跳跃、摇晃和疲劳断裂。
3.温度变化：输电线路在温度变化较大的情况下，容易出现线膨胀、收缩，导致线路振动增大。
4.设备松动：输电线路各种连接件、绝缘子等设备出现松动，会使得线路振动增大并且不稳定。
防治措施：1. 选用适当的材料和结构设计：在输电线路的设计和建设中，应该选择适当的材料和结构设计，提高线路的抗风性能，减小风力作用对线路的影响。
2. 加强线路绝缘和支架结构：对于高寒地区和多风地区的输电线路，应该加强绝缘和支架结构的设计和加固，提高线路的整体抗风能力。
3. 定期检查和维护：对于已经建成的架空输电线路，要定期进行检查和维护，及时发现并处理设备松动或损坏等问题，减小线路的舞动情况。
4. 加固设备连接点：设备连接点是输电线路的关键部位，需要对连接点进行加固处理，提高线路的整体稳定性。
5. 采用智能监测技术：利用智能监测技术对输电线路的舞动情况进行实时监测，及时发现异常情况并采取相应的处理措施。
架空输电线路的舞动现象是电力系统中一个重要的问题，对于其原因进行深入研究并采取有效的防治措施对于保障电网安全可靠运行具有重要意义。
希望相关部门和企业能够加强对架空输电线路舞动问题的研究和管理，确保电力系统的安全稳定运行。

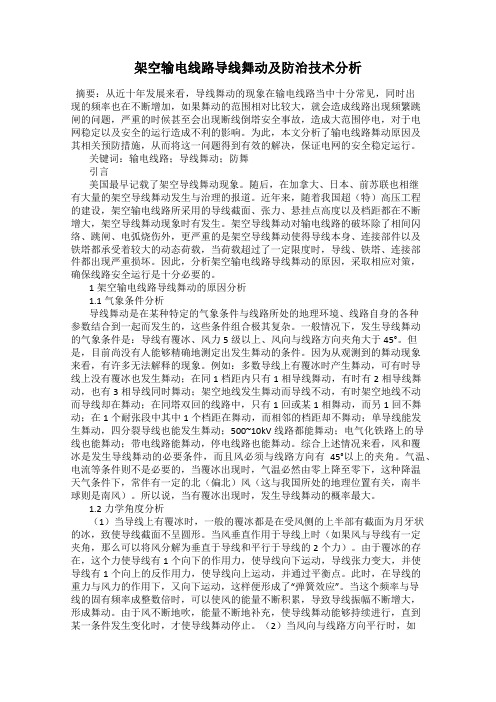

架空输电线路导线舞动及防治技术分析摘要：从近十年发展来看，导线舞动的现象在输电线路当中十分常见，同时出现的频率也在不断增加，如果舞动的范围相对比较大，就会造成线路出现频繁跳闸的问题，严重的时候甚至会出现断线倒塔安全事故，造成大范围停电，对于电网稳定以及安全的运行造成不利的影响。
为此，本文分析了输电线路舞动原因及其相关预防措施，从而将这一问题得到有效的解决，保证电网的安全稳定运行。
关键词：输电线路；导线舞动；防舞引言美国最早记载了架空导线舞动现象。
随后，在加拿大、日本、前苏联也相继有大量的架空导线舞动发生与治理的报道。
近年来，随着我国超（特）高压工程的建设，架空输电线路所采用的导线截面、张力、悬挂点高度以及档距都在不断增大，架空导线舞动现象时有发生。
架空导线舞动对输电线路的破坏除了相间闪络、跳闸、电弧烧伤外，更严重的是架空导线舞动使得导线本身、连接部件以及铁塔都承受着较大的动态荷载，当荷载超过了一定限度时，导线、铁塔、连接部件都出现严重损坏。
因此，分析架空输电线路导线舞动的原因，采取相应对策，确保线路安全运行是十分必要的。
1架空输电线路导线舞动的原因分析1.1气象条件分析导线舞动是在某种特定的气象条件与线路所处的地理环境、线路自身的各种参数结合到一起而发生的，这些条件组合极其复杂。
一般情况下，发生导线舞动的气象条件是：导线有覆冰、风力5级以上、风向与线路方向夹角大于45°。
但是，目前尚没有人能够精确地测定出发生舞动的条件。
因为从观测到的舞动现象来看，有许多无法解释的现象。
例如：多数导线上有覆冰时产生舞动，可有时导线上没有覆冰也发生舞动；在同1档距内只有1相导线舞动，有时有2相导线舞动，也有3相导线同时舞动；架空地线发生舞动而导线不动，有时架空地线不动而导线却在舞动；在同塔双回的线路中，只有1回或某1相舞动，而另1回不舞动；在1个耐张段中其中1个档距在舞动，而相邻的档距却不舞动；单导线能发生舞动，四分裂导线也能发生舞动；500~10kV线路都能舞动；电气化铁路上的导线也能舞动；带电线路能舞动，停电线路也能舞动。
输电线路导线舞动及其防范措施分析输电线路导线舞动是指导线在风力或外力作用下产生摆动或振动的现象。
导线舞动可能会带来一些潜在的风险，如导线断裂、导线短路、导线与支架碰撞等，因此需要采取相应的防范措施。
要了解导线舞动的原因。
导线舞动主要受风力的影响，风力大小、方向和形状等因素都会对导线舞动产生影响。
导线本身的特性，如材料、直径、跨距等，也会影响导线的舞动情况。
针对导线舞动可能产生的风险，需采取以下防范措施：1. 定期检查和维护：导线需要定期检查、维护和清理，确保其正常运行。
对于有舞动风险的导线，需要加强维护和检查频率，及时发现问题并进行处理。
2. 加固导线支架：导线支架是导线稳定的基础，需要确保其稳固。
可采用加装支架增加稳定性，或者对现有支架进行加固。
3. 调整导线跨距：导线跨距是导线舞动的一个重要因素，跨距过大容易导致导线舞动。
适当调整导线跨距，可以减少导线的舞动风险。
4. 地绞导线：在地埋电缆或地区风力较大的地方，可以考虑使用地绞导线。
地绞导线可以减少导线舞动的幅度，增加导线的稳定性。
5. 防风挂件：可以在导线上加装防风挂件，减少导线受风力影响的程度，提高导线的稳定性。
防风挂件的选择应根据导线的实际情况进行。
7. 风向偏转器：风向偏转器是一种将风力从垂直方向偏转到水平方向的装置，可以减少导线受到的垂直风力，减少导线的舞动。
8. 风力监测：对导线所在地区的风力进行监测，及时了解风力变化情况，做好风险防范工作。
可以使用风速和风向监测设备进行监测。
对导线舞动及其防范措施的分析有助于保证输电线路的安全运行。
通过加强对导线的维护、加固导线支架、调整导线跨距等措施，可以有效减少导线舞动的风险，确保输电线路的正常运行。
水电工程Һ㊀架空输电线路导线舞动原因及防范对策万东灵，王加强摘㊀要：电力输送设备的平稳运作，是保证电力企业发展的重要前提，同时，也是为社会提供电力能源的基础㊂因此，在输电线路维护中应该针对常见问题，采取合理有效的处理措施㊂同时，还应该不断提高电力企业维护工作的意识和力度，保证输电线路能够正常运行㊂基于此，文章主要分析架空输电线路导线舞动原因及防范对策㊂关键词：输电线路；导线舞动；原因；防范对策一㊁舞动的影响因素（一）覆冰和风速覆冰大小是引起线路舞动的关键性原因，风激励是引起导线舞动的最主要原因㊂覆冰舞动气象条件需要轻微覆冰和较大风速同时存在，覆冰厚度通常为０ １０ｍｍ，舞动风速通常为５ １０ｍ／ｓ，风速在１５ｍ／ｓ以上时通常不会发生舞动㊂（二）地形与地势经验表明，舞动一般多发生在平原开阔地带㊂地形平坦开阔，周围屏蔽物较少，风速较大且比较稳定，风向也比较固定，这种情况下更有利于线路舞动的发生㊂（三）线路走向根据前苏联的研究成果，线路舞动时，大多发生在线路走向和风向的夹角大于４５ʎ㊂经统计，有舞动记录的输电线路中，线路走向与风向的夹角大于４５ʎ的占９０％以上㊂根据运行单位记录和反馈，曾有位于舞动严重区域的输电线路，在与风向夹角较大（接近垂直）的区段内大部分均发生舞动现象，但相邻较近且与风向夹角较小（小于４５ʎ）的区段内却没有发生舞动，此条线路所经的地形㊁气象条件㊁导线型号等设计参数均相同，因此，输电线路的路径方案对导线是否发生舞动起着关键作用㊂（四）微地形微气象区识别线路舞动常发生在导线覆冰时，覆冰和积雪会引起输电线路的断线㊁倒塔㊁闪络等电力事故，而大风易引起线路跳闸㊁断线㊁倒塔㊁导线舞动等电力事故，微地形微气象常是引起输电线路覆冰加重㊁区域风速加强的主要原因㊂微地形是小尺度地域分异的基本因素㊂微气候主要指地面气层的温度㊁湿度和风速等的综合状况，微地形主要指地形㊁地貌㊁植被分布㊁地质情况㊁线路环境㊂微地形与微气候息息相关，微气候的不同特点，是由于热源和湿源的湍流变换因地形的差异而造成的不同结果㊂根据地面不同的起伏趋势和形态的差异，微地形也分为多种㊂对输电线路影响较大的气象因子是覆冰㊁大风及雷电㊂因此，在输电线路所经过地区中，易发生导线覆冰㊁大风㊁雷击的部分地段，其气象特征值超过该地区其他线路段的气象条件设计值，可能危及线路安全运行，这部分地段即为线路设计中的微地形㊁微气象点㊂在实际输电线路路径中微地形可能很复杂，既可能是单一型，也可能是复合型；有些容易辨认，有些需要结合周围地形及地理环境情况仔细观察才能辨认出来㊂二㊁架空输电线路舞动故障的防治措施（一）建立完善的输电线路维护管理制度在维护作业中强调 预防为主，防治结合 ，从而提高维护作业的效率和质量㊂另外，为了提高运维工作人员的积极性，还应该制订合理的奖惩制度，对表现优异的工作人员实施奖励，反之，应该进行严厉的批评和惩罚㊂（二）加装防舞动装置从目前来看，我国对于架空输电线路的舞动故障已经有了一些研究，通过加装防舞动装置能够起到很好的抵制效果，从容减小舞动对线路所造成的伤害㊂通过加装导线之间的间隔棒，能够有效将导线分离，避免舞动过程中出现相互之间的碰触㊁放电㊁鞭击，从而减小舞动故障的产生㊂（三）增加必要的抑制线路舞动措施，降低线路覆冰舞动风险我国南方电网经历了２００８年罕见冰雪灾害，在提高电网抵御极端天气能力上以及应对此类事故的运行管理经验方面积累了大量宝贵经验，我们将采用 走出去㊁请进来 的方式，积极向南方电网学习㊂同时参照‘Ｑ／ＧＤＷ架空输电线路防舞设计规范“‘ＤＢ４１／Ｔ１８２１ ２０１９架空输电线路防舞动技术规范“规定，该同塔双回线路可采用柔性相间间隔棒㊁刚性相间间隔棒或防震锤等措施，降低线路舞动概率㊂计划组织专家论证会议，与电力设计院㊁供电公司共同学习探讨，对线路防舞动措施以及如何进一步降低冶金企业工艺受电网波动影响详细论证评估，同时委托有资质的设计单位结合现场工程实际核算后出具方案，对厂区内共２３档架空线路加装有效的抑舞装置，具备条件立即实施㊂（四）避开覆冰区域，调整线路架空输电线路出现舞动的原因主要是由于风速和风向等构成的，当风速大于１０ｍ／ｓ，温度为－５ʎＣ ０ʎＣ的时候，舞动故障出现的频率较高㊂对舞动故障进行分析，从风向的角度来看，当处于寒冷冰冻季节的情况相爱，风向与输电线路轴线之间大于４５ʎ夹角，这种情况下所产生的舞动频率较高㊂基于此，舞动故障的发生与风力㊁风向㊁与输电线路的夹角有着一定联系㊂夹角变小的时候，舞动故障发生的频率也会下降㊂在架空输电线路设计过程中，针对风向和冰冻的问题应该给予重视，尽可能避开这些不利因素的影响，将输电线路与冬季风之间的夹角控制在最低，通过导线水平排列的布置形式，降低相互之间出现闪络的可能呢个性，提高横担与杆塔的承载能力，并且加强金具的防震性能，切实提高舞动故障的防治水平㊂（五）优化大停电事故应急预案，保障可靠有效实施组织分析外部电路对京唐供电网络的影响，在现有‘全场停电事故应急预案“的基础上，征集电力公司及厂内各相关生产部门意见，完善预案，并做好宣贯及责任落实；与管控中心协同明确应急状态下组织分工，做到应急指挥和生产恢复过程中各项指令唯一㊁有效㊂组织开展事故复盘及案例教育，提高相关人员应急处理能力㊂三㊁结语架空输电线路是供配电系统中的一个重要能量传输纽带，作为电力能量输送的大动脉，它的安全与否决定着下级生产生活的正常㊂如果架空输电线路在运行过程中发生短路跳闸等故障，不仅会直接影响下级用户的正常供电，还可能会因为短路故障扩大影响，造成上级电源故障㊂所以，对于高压供配电系统而言，架空输电线路的安全运行直接关乎着电力网络的安全稳定运行㊂参考文献：［１］国家电网公司科技部．架空输电线路防舞设计规范：Ｑ／ＧＤＷ１８２９—２０１２［Ｓ］．北京，中国电力出版社，２０１２．作者简介：万东灵，王加强，国网江苏省电力有限公司淮安供电分公司㊂７９１。
架空输电线路的舞动原因及防治措施架空输电线路是高空架设的电力传输设施，因其受各种自然力影响，容易发生舞动现象。
导致舞动的主要因素包括风力、重量、温度变化等，这些因素可引起输电线路的振动和晃动，进而影响线路运行安全和电力传输质量。
首先，风力是造成输电线路舞动的主要原因。
风速和方向的变化，导致空气流动形态异常，对输电线路产生不规则的气动力。
如果电线杆和线路本身没有足够的刚性，这种气动力就能够使线路摆动。
其次，物理因素也是产生输电线路舞动的原因之一。
电线杆本身的重量、线路的张力、绝缘子的重量，加上线路所承载的电荷，都可能增加线路的自振频率，导致线路的共振和振动。
此外，高温和低温也会引起输电线路的舞动。
高温会使线路导线伸长，拉紧电线杆和线路，产生过分的张力；低温会使线路缩短，导致线路张力减小，出现空气后的舞动。
针对上述因素，防治输电线路舞动的措施主要包括以下四点。
首先，提高昼夜温差对输电线路的影响并进行相应加固，以增加线路的刚性。
例如，加装杆塔悬挂物（如避雷针、振动器杆、减震线圈等），增加线路的自振频率，避免线路共振。
其次，增加导线的直径和张力。
传输电流时，导线内部会产生磁力线，如果导线足够粗，这部分磁场就会在导线内部相互抵消，从而减少导线外部的磁场，降低与周围环境的摩擦。
第三，通过空气动力学计算和模拟，准确评估不同地区的风力情况和与输电线路之间的影响，按照这些数据制定合理的保护措施。
例如，在风力较强的区域，在输入线路的底部或中部增加风挡或加装辅助导线，增加线路的稳定性。
最后，采用先进的材料和技术，如高压纤维增强塑料（FRP）及其复合材料、高强度钢结构等，提高输电线路的承载能力和抗风能力。
需要指出的是，防治输电线路舞动是一项极为重要的工作。
为确保输电线路的安全性、可靠性和传输质量，必须根据实际情况采取适当的保护措施。
输电线路导地线舞动防治措施发布时间：2021-05-31T00:05:50.012Z 来源：《中国电业》（发电）》2021年第4期作者：李垚[导读] 本文分析了架空输电线路中导线舞动的原因，并总结介绍了一些常见的防舞动措施。
广西送变电建设有限责任公司广西南宁 530000摘要：中国是输电线路舞动发生最频繁的国家之一。
近年来，随便电网发展的加快，以及受极端气象条件频发的影响，我们输电线路舞动发生的频率和强度都有了明显的增加，给电网安全运行带来巨大的危害。
本文分析了架空输电线路中导线舞动的原因，并总结介绍了一些常见的防舞动措施。
关键词：舞动；架空输电线路一、引言随着近些年来国内经济的飞速发展，兴建了大量的输电线路，架空输电线路的安全运行变得越来越重要。
导线是输电线路电力传输的专用载体，导线的安全更是输电线路运行安全的重要组成部分。
导线长期暴露在空气之中，会受到各种自然环境因素的影响，容易发生各种事故。
由风雪作用引起的架空线振动可分为次档距振动、脱冰跳跃、微风振动、舞动和摆动，由于篇幅字数有限，本文仅针对导地线舞动及其防治措施进行简要的探讨。
二、舞动形成的原因舞动是一种由导线上的非对称覆冰引起的大振幅(几米至十几米)、低频率(0.1～1 Hz) 的振动现象。
舞动主要在气温0 ℃左右、导线覆冰厚度3 mm 以上的气象条件下发生。
此时，如遇上风速6米至16米每秒的风力(四到七级风) ，极易发生舞动（根据其形态上下翻飞，如同龙在舞蹈，因此称舞动）。
舞动通常较少发生，但是一旦发生，持续时间会比较长，一般为数小时，对电力设备造成极大的破坏。
引起输电线路舞动的因素有很多，而且它们之间还会相互影响，通常概况总结有地理因素、线路自身因素、气象条件因素等方面。
其中，地理因素主要指输电线路沿途经过的地形与地势；线路自身因素主要是指线路路径走向、导线对地的高度、线路系统的结构和参数等；气象条件因素主要指导线的覆冰情况和风速的大小与方向等。
架空输电线路的舞动原因及防治措施
输电线路在风中会产生舞动，主要是因为以下原因：
1. 风速：风速越大，舞动幅度越大。
2. 导线本身的重量和弹性：导线材质的不同和弹性的差异都会对舞动产生影响。
3. 支柱和牵引绳的刚度：支柱和牵引绳的刚度越大，导线的舞动也就越小。
为了减少输电线路的舞动，可以采取以下防治措施：
1. 选用合适材质的导线：如钢芯铝绞线和高温铝合金导线等，具有较高的强度和刚度，能减小舞动幅度。
2. 加强支柱的稳定性：增加支柱高度和直径，加固基础，能够增强支柱的稳定性，减小导线的舞动。
3. 加装防抖措施：如加装风振防抖器、绝缘子串防振器等，能够减小导线的舞动。
4. 定期检查和维护：及时发现和处理导线松动等问题，对于减小导线舞动也具有重要意义。
同时，对于架空输电线路的设计和建设中，也应根据当地气象条件、地理环境等因素进行充分考虑，采取合理的布置和支架结构等措施，减小导线舞动的可能性。
架空输电线路导线舞动原因及防范对策摘要：随着我国冬季气候的不断变化，风、雪、闪电、洪水等自然灾害逐年增多。
伴随着风、雪灾害的发生，由此带来的衍生现象———输电线路导线舞动的危害日趋严重。
近年来，全国许多地方曾发生高压输电线路舞动现象，严重威胁着输电线路的安全稳定运行。
因此，研究输电线路舞动的重要性，寻找控制舞动的有效方法，提高供电的安全可靠性具有重要的社会效益和经济效益。
关键词：架空输电线路;导线舞动原因;导线舞动是指大风作用下频率低、振幅大的架空线路振动，可能导致相间放电或短路的故障。
为保证电网的安全可靠运行，除要有电气方面的技术保障外，输电线路还必须有足够的力学方面的安全性和可靠性。
在风的作用下，导线有可能发生高频微幅的微风振动，也可能发生中频中等幅度的次档距振荡，还可能发生低频率大幅度的舞动。
舞动是不均匀覆冰导线在风的作用下产生的一种低频率（0.1~5Hz）、大幅度（导线直径的20~300 倍）的自激振动，在振动形态上表现为在一个档距内只有一个或少数几个半波。
1防止输电线路舞动的重要性输电线路导线舞动在我国是最为常见的现象之一，舞动问题会涉及到所有的电压等级输电线路。
在中国，由于冬季和早春季节，从北方的黑龙江到南方的湖南都有一条悠久的导线舞动带。
从西北的干冷空气和从东南的暖湿气流，会出现相遇，这些区域很容易形成冻雨或雾区，从而出现导体结冰的情况，并且由于强大的风力，由于满足舞蹈基本要素的特殊气象因素，该带区域的传输线在冬季会被诱导舞动。
其中，辽宁省，湖北省和河南省是中国传统的强势舞动区。
近年来，随着电网建设的发展和极端天气条件的频繁影响，我国架空输电线路舞动事故的频率和强度显著增加，特别是2000年以后，几乎每年都有严重的舞动事故发生，造成严重的损失。
近些年来输电线路大面积覆冰舞动现象，造成多条不同电压等级线路发生机械和电气故障，给电网的安全稳定运行构成巨大威胁, 其中山西、浙江、湖南、河北、山东、陕西、安徽、江苏等省都是首次出现大规模的舞动现象。
