led驱动方案近年来，LED（Light Emitting Diode）作为一种新型照明技术得到广泛应用，其能耗低、寿命长、调光性强等特点使其成为取代传统照明设备的最佳选择。
然而，要实现高效、稳定的LED照明，一个关键的因素就是选择合适的LED驱动方案。
LED驱动方案主要包括恒流驱动和恒压驱动两种。
恒流驱动是通过保持LED电流不变来实现亮度的控制，它适用于需要精确控制光强的场合。
而恒压驱动则是通过保持LED的电压不变来控制亮度，适用于需要简单控制亮度的场合。
恒流驱动是LED照明中常用的驱动方式，它通过电流源来保持LED的电流不变，从而确保LED亮度的稳定。
恒流驱动方案具有调光范围广、输出电流稳定等优点，但也存在电流波动幅度大、成本较高等不足之处。
因此，在实际应用中，需要根据具体需求选择合适的恒流驱动方案。
恒压驱动是另一种常见的LED驱动方式。
它通过在LED电路中连接一个恒压源来保持LED的电压不变，从而控制LED的亮度。
相比恒流驱动方案，恒压驱动方案简单易用，成本较低，但其调光范围有限，无法实现高精度亮度调节。
除了恒流驱动和恒压驱动，还有一些特殊的LED驱动方案，如脉冲宽度调制（PWM）驱动、频率调制（FM）驱动等。
脉冲宽度调制是通过调节LED的亮度来改变LED的工作电流，从而实现亮度调节的一种方法。
频率调制则是通过调整驱动电路中的频率来控制LED的亮度。
这些特殊的驱动方案在特定的应用领域具有独特的优势，如脉冲宽度调制可以实现高精度的亮度调节，频率调制可以实现低功耗的照明效果。
在选择LED驱动方案时，需考虑LED的工作电流、亮度调节范围、功耗、成本等因素。
同时，还需了解不同驱动方案的特点和适用场景，以便选取最适合自己需求的方案。
此外，还需要考虑驱动方案的稳定性和可靠性，确保LED的长期工作稳定。
综上所述，LED驱动方案在LED照明中起着至关重要的作用。
恰当选择和设计LED驱动方案，能够实现稳定、高效的LED照明，提升照明质量，并带来节能、环保的效益。
LED电子显示屏驱动原理一、概述LED电子显示屏是一种广泛应用于室内外场所的显示设备，其驱动原理是通过控制LED灯的亮灭来实现图象、文字等内容的显示。
本文将详细介绍LED电子显示屏的驱动原理，包括硬件和软件两个方面。
二、硬件驱动原理1. LED灯的工作原理LED（Light Emitting Diode）是一种半导体器件，其具有单向导电性和发光特性。
当正向电压施加在LED芯片上时，电子与空穴结合，能量以光的形式释放出来，产生可见光。
根据不同的材料和掺杂方式，LED灯可以发出不同颜色的光。
2. LED电子显示屏的组成LED电子显示屏由多个LED灯组成的像素点阵列构成。
每一个像素点都有一个对应的LED灯，通过控制每一个LED灯的亮灭状态，可以实现各种图象、文字的显示。
常见的LED电子显示屏包括单色、双色和全彩三种类型。
3. 驱动电路LED电子显示屏的驱动电路主要包括LED驱动芯片、电源模块和信号输入模块。
LED驱动芯片负责控制LED灯的亮灭，电源模块提供稳定的电源供电，信号输入模块接收外部信号并将其转换为驱动芯片可以识别的信号。
4. 驱动方式LED电子显示屏的驱动方式主要有静态驱动和动态驱动两种。
静态驱动是将每一个像素点的亮灭状态直接通过驱动芯片控制，适合于小尺寸的LED显示屏。
动态驱动是将像素点按照一定的规律分组，通过逐行或者逐列的方式控制，适合于大尺寸的LED显示屏。
三、软件驱动原理1. 显示内容的生成LED电子显示屏的显示内容可以通过计算机软件生成。
常见的显示内容包括文字、图象、动画等。
用户可以通过编辑软件将需要显示的内容转换为对应的二进制码或者像素点信息。
2. 数据传输LED电子显示屏的数据传输主要通过串行通信方式进行。
驱动芯片接收计算机发送的数据，并将其解析成对应的控制信号，控制LED灯的亮灭。
常见的串行通信协议有SPI、I2C、DMX等。
3. 控制方式LED电子显示屏的控制方式可以通过本地控制和远程控制两种方式实现。
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，被广泛应用于家庭、商业和工业照明领域。
本文将详细介绍LED节能灯的工作原理，并附上相应的原理图，以便更好地理解其工作原理。
一、LED节能灯的工作原理LED节能灯是基于发光二极管（LED）的照明设备。
与传统的白炽灯或荧光灯相比，LED节能灯具有更高的能效和更长的使用寿命。
LED节能灯的工作原理基于LED的发光特性和电路驱动。
1. LED发光原理LED是一种半导体器件，当电流通过LED芯片时，电子和空穴在半导体材料中复合，释放出能量并产生光。
这种发光现象被称为电致发光效应。
2. LED节能灯的电路驱动LED节能灯的电路驱动主要包括电源、电流调节器和LED芯片。
电源提供所需的电压和电流，电流调节器用于稳定电流输出，以保证LED芯片正常工作。
LED节能灯的电路驱动可以分为两种类型：直流驱动和交流驱动。
直流驱动：直流驱动LED节能灯需要将交流电转换为直流电，通常使用整流器和稳压器实现。
整流器将交流电转换为直流电，稳压器用于稳定输出电流，以保证LED芯片的正常工作。
交流驱动：交流驱动LED节能灯直接使用交流电源供电，通过电路设计和元件选择，使得交流电源能够直接驱动LED芯片。
这种驱动方式具有简单、成本低等优点。
二、LED节能灯的原理图以下是LED节能灯的典型原理图，用于直流驱动的LED节能灯。
1. 整流器电路：```输入电源（AC） -> 整流桥 -> 滤波电容 -> 稳压二极管 -> 输出电流（DC）```2. 稳压器电路：```输出电流（DC） -> 稳压电阻 -> LED芯片```在整流器电路中，整流桥将交流电转换为直流电，滤波电容用于平滑输出电流，稳压二极管用于稳定输出电压。
在稳压器电路中，稳压电阻用于稳定输出电流，LED芯片通过稳压电阻接收稳定的电流。
三、LED节能灯的优势1. 高能效：LED节能灯的能效较高，能够将电能转化为光能的比例更高，相比传统照明设备更加节能。
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，其工作原理是通过LED（Light Emitting Diode，发光二极管）发光产生照明效果。
LED是一种半导体器件，具有电流通过时产生光的特性。
相比传统的白炽灯和荧光灯，LED节能灯具有更长的寿命、更低的能耗和更高的亮度。
LED节能灯的工作原理如下：1. 发光二极管（LED）：LED是LED节能灯的核心组件，其结构由两个半导体层组成，中间夹着一层P-N结。
当电流通过时，电子和空穴在P-N结相遇并复合，产生能量释放的光。
2. 散热器：LED节能灯的散热器用于散发产生的热量，保持LED的温度在合适的范围内。
散热器通常由铝合金制成，具有良好的导热性能。
3. 驱动电路：LED节能灯的驱动电路用于将交流电转换为直流电，并提供适当的电压和电流给LED。
驱动电路通常包括整流器、滤波器和稳压器等组件。
4. 光学部件：LED节能灯的光学部件用于控制和扩散LED发出的光线。
常见的光学部件包括反射杯、透镜和扩散板等。
5. 外壳：LED节能灯的外壳用于保护内部组件，并提供合适的散热和防护。
外壳通常由塑料或者金属制成。
LED节能灯的原理图如下：[原理图]在原理图中，输入电源通过驱动电路转换为适当的直流电，并通过电流限制电路控制LED的工作电流。
散热器用于散发产生的热量，保持LED的温度在安全范围内。
光学部件用于控制和扩散LED发出的光线，以实现所需的照明效果。
LED节能灯的优点包括：1. 高效节能：LED节能灯的能效比传统照明设备更高，能够将更多的电能转化为光能，减少能源消耗。
2. 长寿命：LED节能灯的寿命通常可达数万小时，远远超过传统照明设备，减少了更换和维护的频率和成本。
3. 环保：LED节能灯不含有汞等有害物质，不会产生紫外线和红外线辐射，对环境和人体健康无害。
4. 良好的色采表现：LED节能灯可以提供更准确和饱满的色采表现，使照明效果更加清晰和舒适。

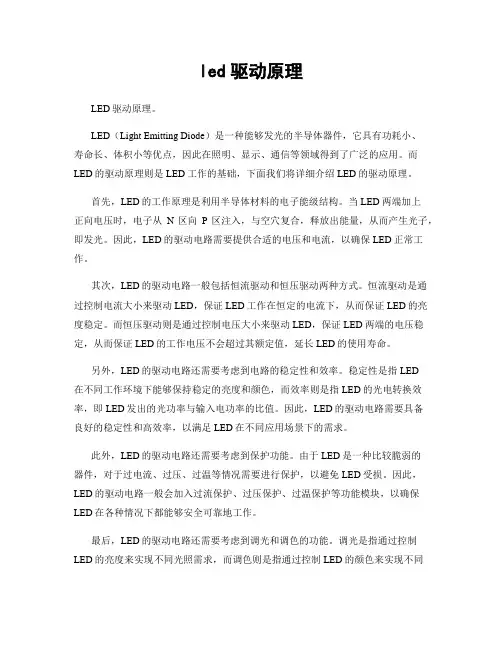

led驱动原理LED驱动原理。
LED（Light Emitting Diode）是一种能够发光的半导体器件，它具有功耗小、寿命长、体积小等优点，因此在照明、显示、通信等领域得到了广泛的应用。
而LED的驱动原理则是LED工作的基础，下面我们将详细介绍LED的驱动原理。
首先，LED的工作原理是利用半导体材料的电子能级结构。
当LED两端加上正向电压时，电子从N区向P区注入，与空穴复合，释放出能量，从而产生光子，即发光。
因此，LED的驱动电路需要提供合适的电压和电流，以确保LED正常工作。
其次，LED的驱动电路一般包括恒流驱动和恒压驱动两种方式。
恒流驱动是通过控制电流大小来驱动LED，保证LED工作在恒定的电流下，从而保证LED的亮度稳定。
而恒压驱动则是通过控制电压大小来驱动LED，保证LED两端的电压稳定，从而保证LED的工作电压不会超过其额定值，延长LED的使用寿命。
另外，LED的驱动电路还需要考虑到电路的稳定性和效率。
稳定性是指LED在不同工作环境下能够保持稳定的亮度和颜色，而效率则是指LED的光电转换效率，即LED发出的光功率与输入电功率的比值。
因此，LED的驱动电路需要具备良好的稳定性和高效率，以满足LED在不同应用场景下的需求。
此外，LED的驱动电路还需要考虑到保护功能。
由于LED是一种比较脆弱的器件，对于过电流、过压、过温等情况需要进行保护，以避免LED受损。
因此，LED的驱动电路一般会加入过流保护、过压保护、过温保护等功能模块，以确保LED在各种情况下都能够安全可靠地工作。
最后，LED的驱动电路还需要考虑到调光和调色的功能。
调光是指通过控制LED的亮度来实现不同光照需求，而调色则是指通过控制LED的颜色来实现不同的光照效果。
因此，LED的驱动电路需要具备调光和调色的功能，以满足不同应用场景下对于光照的需求。
综上所述，LED的驱动原理涉及到LED的工作原理、驱动方式、稳定性和效率、保护功能以及调光调色功能等多个方面。

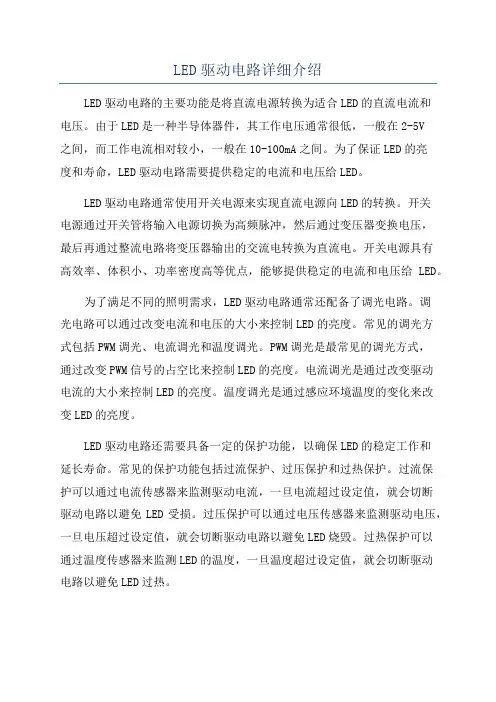

LED驱动电路详细介绍LED驱动电路的主要功能是将直流电源转换为适合LED的直流电流和电压。
由于LED是一种半导体器件，其工作电压通常很低，一般在2-5V之间，而工作电流相对较小，一般在10-100mA之间。
为了保证LED的亮度和寿命，LED驱动电路需要提供稳定的电流和电压给LED。
LED驱动电路通常使用开关电源来实现直流电源向LED的转换。
开关电源通过开关管将输入电源切换为高频脉冲，然后通过变压器变换电压，最后再通过整流电路将变压器输出的交流电转换为直流电。
开关电源具有高效率、体积小、功率密度高等优点，能够提供稳定的电流和电压给LED。
为了满足不同的照明需求，LED驱动电路通常还配备了调光电路。
调光电路可以通过改变电流和电压的大小来控制LED的亮度。
常见的调光方式包括PWM调光、电流调光和温度调光。
PWM调光是最常见的调光方式，通过改变PWM信号的占空比来控制LED的亮度。
电流调光是通过改变驱动电流的大小来控制LED的亮度。
温度调光是通过感应环境温度的变化来改变LED的亮度。
LED驱动电路还需要具备一定的保护功能，以确保LED的稳定工作和延长寿命。
常见的保护功能包括过流保护、过压保护和过热保护。
过流保护可以通过电流传感器来监测驱动电流，一旦电流超过设定值，就会切断驱动电路以避免LED受损。
过压保护可以通过电压传感器来监测驱动电压，一旦电压超过设定值，就会切断驱动电路以避免LED烧毁。
过热保护可以通过温度传感器来监测LED的温度，一旦温度超过设定值，就会切断驱动电路以避免LED过热。
总之，LED驱动电路是一种用于控制和驱动LED灯的电路，它通过开关电源将直流电源转换为适合LED的直流电流和电压，并通过调光电路和保护电路实现LED的亮度调节和保护功能。
LED驱动电路在LED照明和显示领域有着广泛的应用，并且随着LED技术的不断发展，LED驱动电路将会更加先进和高效。
LED显示屏的的工作原理及驱动电路LED显示屏（Light Emitting Diode Display）是一种利用半导体材料发光特性制作的显示装置，其工作原理基于LED的发光作用。
本文将从LED的工作原理及驱动电路两个方面详细介绍LED显示屏的工作原理。
首先，我们来了解LED的工作原理。
LED是一种可以将电能转化为光能的二极管，它由P型半导体和N型半导体组成，两者之间形成一个PN 结。
当正向偏压加到LED上时，电流从P端流向N端，电子与空穴结合，发生复合过程。
在这个过程中，能量以光的形式释放出来，形成发光。
LED的发光颜色由半导体材料的组成决定，常见的有红、绿、蓝和黄等。
了解了LED的工作原理后，接下来我们来介绍LED显示屏的驱动电路。
LED显示屏通常由一组多个LED组成，这些LED被排列成矩阵或行列交叉的方式。
驱动电路主要分为两部分：行驱动电路和列驱动电路。
行驱动电路通过对每一行的LED进行选择性驱动来实现显示功能。
它由多个选择开关和行驱动芯片组成。
在每一行中，选择开关根据需要将行驱动芯片连接到相应的行LED上。
通过控制选择开关的通断，可以选择性地对每一行进行驱动，从而控制LED的亮灭。
列驱动电路则负责对每一列的LED进行驱动。
它通常由列驱动芯片和预处理电路组成。
预处理电路用于处理输入信号，将其转换为适合列驱动芯片的控制信号。
列驱动芯片则根据控制信号对每一列的LED进行驱动，控制LED的亮灭。
在驱动电路中，还需要使用一些辅助电路来提供合适的电源和时钟信号。
电源电路负责提供合适的电压和电流，以保证LED在正常工作范围内。
时钟信号用于同步控制行驱动和列驱动，以确保LED显示屏的稳定性和准确性。
总结起来，LED显示屏的工作原理是基于LED的发光特性，通过驱动电路对LED进行选择性驱动来实现显示功能。
驱动电路由行驱动电路和列驱动电路组成，通过控制信号对LED进行驱动，从而控制LED的亮灭。
辅助电路则提供合适的电源和时钟信号，确保LED显示屏的正常工作。
LED节能灯的工作原理及原理图LED节能灯是一种高效、节能的照明设备，它通过LED（Light Emitting Diode，发光二极管）发光原理来实现照明。
LED节能灯的工作原理非常简单，主要包括LED发光原理、电路驱动原理和散热原理。
一、LED发光原理LED是一种半导体器件，其发光原理是基于电子与空穴复合释放能量而产生光。
当正向电流通过LED时，电子从N型半导体区域注入到P型半导体区域，与P型区域的空穴发生复合，能量释放为光子，从而产生可见光。
LED的发光颜色取决于所使用的半导体材料。
二、电路驱动原理LED节能灯的电路驱动原理主要分为直流驱动和交流驱动两种。
1. 直流驱动直流驱动是将交流电源转换为恒流电源，通过电流的稳定控制来驱动LED发光。
一般采用恒流驱动电路，其中包括恒流源和电流控制电路。
恒流源可以保证LED在工作过程中电流的稳定，从而保证LED的亮度和寿命。
2. 交流驱动交流驱动是将交流电源直接通过整流电路转换为直流电源，然后通过电路控制LED的亮灭。
交流驱动通常使用电容器和电阻来限制电流，控制LED的亮度。
三、散热原理LED节能灯的散热原理非常重要，因为LED的工作温度会直接影响其亮度和寿命。
散热原理主要包括导热材料的选择和散热结构的设计。
1. 导热材料为了能够有效地散热，LED节能灯通常使用金属基板作为散热材料，如铝基板或铜基板。
金属基板具有良好的导热性能，可以将发光二极管产生的热量迅速传导到散热结构上。
2. 散热结构散热结构的设计也非常重要，通常采用散热片或散热鳍片来增加散热面积，提高散热效果。
同时，还可以使用散热胶或散热膏来提高散热材料与散热结构之间的热传导效率。
LED节能灯的原理图如下：[原理图]在原理图中，我们可以看到LED节能灯的主要组成部分，包括LED发光二极管、电阻、电容、恒流源和开关。
LED发光二极管是LED节能灯的核心组件，通过正向电流驱动来实现发光。
电阻和电容用于限制和稳定电流，保证LED的工作稳定性。

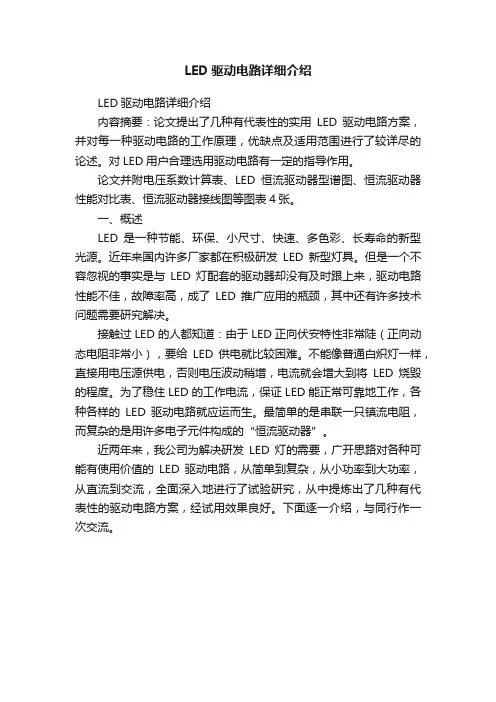

LED驱动电路详细介绍LED驱动电路详细介绍内容摘要：论文提出了几种有代表性的实用LED驱动电路方案，并对每一种驱动电路的工作原理，优缺点及适用范围进行了较详尽的论述。
对LED用户合理选用驱动电路有一定的指导作用。
论文并附电压系数计算表、LED恒流驱动器型谱图、恒流驱动器性能对比表、恒流驱动器接线图等图表4张。
一、概述LED是一种节能、环保、小尺寸、快速、多色彩、长寿命的新型光源。
近年来国内许多厂家都在积极研发LED新型灯具。
但是一个不容忽视的事实是与LED灯配套的驱动器却没有及时跟上来，驱动电路性能不佳，故障率高，成了LED推广应用的瓶颈，其中还有许多技术问题需要研究解决。
接触过LED的人都知道：由于LED正向伏安特性非常陡（正向动态电阻非常小），要给LED供电就比较困难。
不能像普通白炽灯一样，直接用电压源供电，否则电压波动稍增，电流就会增大到将LED烧毁的程度。
为了稳住LED的工作电流，保证LED能正常可靠地工作，各种各样的LED驱动电路就应运而生。
最简单的是串联一只镇流电阻，而复杂的是用许多电子元件构成的“恒流驱动器”。
近两年来，我公司为解决研发LED灯的需要，广开思路对各种可能有使用价值的LED驱动电路，从简单到复杂，从小功率到大功率，从直流到交流，全面深入地进行了试验研究，从中提炼出了几种有代表性的驱动电路方案，经试用效果良好。
下面逐一介绍，与同行作一次交流。
二、镇流电阻方案此方案的原理电路图见图1。
这是一种极其简单，自LED面世以来至今还一直在用的经典电路。
LED工作电流I按下式计算：L U U I R-= （1） I 与镇流电阻R 成反比；当电源电压U 上升时，R 能限制I 的过量增长，使I 不超出LED 的允许范围。
此电路的优点是简单，成本低；缺点是电流稳定度不高；电阻发热消耗功率，导致用电效率低，仅适用于小功率LED 范围。
一般资料提供的镇流电阻R 的计算公式是：L U U R I-= (2) 按此公式计算出的R 值仅满足了一个条件：工作电流I 。
