压力容器及压力管道知识培训材料之八压力容器压力管道使用管理基本知识1常见生产工艺及压力容器安全操作要点为了确保压力容器压力管道的安全运行，要求容器操作人员熟悉生产工艺流程，并严格执行生产工艺操作规程。
为有助于操作人员了解生产工艺流程，掌握如何正确操作压力容器压力管道，本章特介绍几种常见的生产工艺流程，所使用的压力容器压力管道的作用及安全操作要点介绍如下。
1.1几种常见单元工艺及压力容器任何生产工艺，特别是化工生产工艺，尽管其原料、产品、工艺条件、生产工艺流程的长短等各不相同，但其生产工艺过程通常都可以划分成若干个单元工艺。
因而熟悉并掌握主要单元工艺的原理对加深各种工艺流程的理解大有益处。
1.1.1加热加热是利用热载体（热流体）放出的显热或潜热提高物料的温度，使之满足工艺需要的一种单元工艺。
为加速物料的的溶解和提高溶解度，或者为保证一些化学反应的顺利进行，需对物料预热到一定温度等都要采用加热工艺。
常用的热载体有热水、蒸汽、烟道气、导热油、熔盐等。
选用何种热载体需视加热温度等具体等情况而定。
有时为了节约能源，将生产过程中的具有较高温度的产品或中间产物作为热载体来加热原料或其他中间产物，以回收其热量。
按照加热方式，加热工艺分为直接加热、间接加热等。
直接加热是热载体与被加热介质直接接触、混合进行换热，如合成氨生产中的饱和塔就是半水煤气与热水直接换热；间接加热其热载体与被加热介质不直接接触，这是最常用的一种加热方法，如各种类型的热交换器都属于间接加热，就是靠器壁或管壁与介质的温度差实现加热的。
用于加热的常见压力容器有夹层锅，各种形式的管壳式热交换器、板式热交换器，管壳式余热锅炉、夹套容器等。
化工生产中普遍使用预热器、加热器等对物料加热以达到反应工艺所需的温度、使反应顺利进行；合成氨生产中用变换气作热载体通过热交换器对原料半水煤气来回收变换气的热量等。
1.1.2冷却与冷凝冷却是利用冷载体（冷却剂）吸收物料的热量的以降低物料温度，使之满足工艺需要的一种单元工艺。

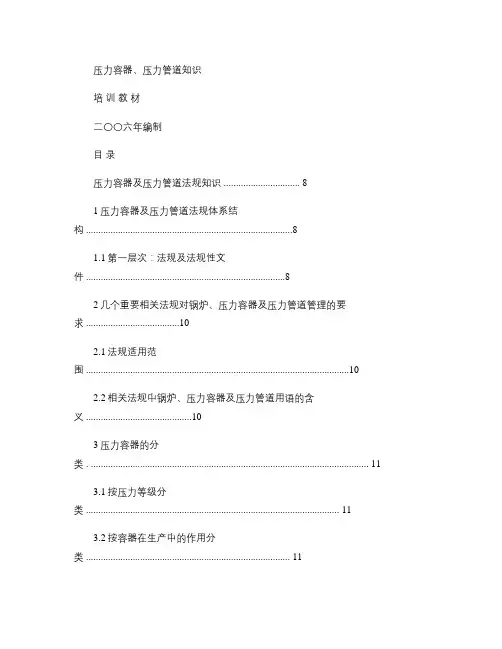

压力容器、压力管道知识培训教材二〇〇六年编制目录压力容器及压力管道法规知识 (8)1压力容器及压力管道法规体系结构 (8)1.1第一层次：法规及法规性文件 (8)2几个重要相关法规对锅炉、压力容器及压力管道管理的要求 (10)2.1法规适用范围 (10)2.2相关法规中锅炉、压力容器及压力管道用语的含义 (10)3压力容器的分类 . (11)3.1按压力等级分类 (11)3.2按容器在生产中的作用分类 (11)3.3按安装方式分类 (12)3.4按安全技术管理分类 (12)4压力管道的分类 . (13)5《容规》、《锅规》对压力容器、锅炉受压元件用材的要求 (13)5.1《容规》对压力容器用材的要求 (13)5.2《锅规》对锅炉受压元件用材的要求 (14)6《条例》、《容规》、《管规》对压力容器、压力管道设计的要求 (14)6.1《条例》对压力容器设计的要求 (14)6.2《容规》对压力容器设计的要求 (14)6.3《管规》对压力管道设计的要求 (16)7《条例》、《容规》、对压力容器等特种设备制造、安装的要求 (16)7.1《条例》对压力容器制造、安装的要求 (16)7.2《容规》对压力容器制造的要求 (17)8《条例》、《容规》、对压力容器等特种设备使用的要求 (17)8.1《条例》对压力容器等特种设备使用的要求 (17)8.2《容规》对压力容器使用的要求 (18)8.3《锅规》对锅炉使用、修理和改造的要求 (19)9《容规》对压力容器修理和改造的要求 (20)10《容规》、《容检规》对压力试验的要求 (20)10.1《容规》对压力试验的要求 (20)11《条例》、《容规》、《容检规》等对压力容器等特种设备定期检验的要求 (21)11.1《条例》对定期检验的要求 (21)11.3《锅规》对定期检验的要求 (23)11.4《容检规》对定期检验的要求 (23)12相关法规对技术文件和资料的要求 (27)12.1《条例》对技术文件和资料的要求 (27)12.3《锅规》对技术文件和资料的要求 (28)13《容规》、对压力容器等特种设备安全阀等附件的要求 (28)13.1《容规》对安全阀等附件的要求 (28)13.2《锅规》对安全阀等附件的要求 (30)14《气瓶安全监察规定》对气瓶充装单位的要求 (32)15《条例》对违犯《特种设备安全监察条例》的部分处罚条款 . (33)压力容器材料 . (34)1金属材料基本知识 (34)1.1金属晶体的组成结果 . (34)1.2合金材料...................................................................................................................341.3铁-碳合金以及铁-碳合金基本组织 (35)1.4钢和铸铁...................................................................................................................352钢材 (35)2.1钢材的分类...............................................................................................................352.2钢材的编号...............................................................................................................352.3各种元素对钢材性能的影响 . (36)3钢板与钢管 (36)3.1钢板 ..........................................................................................................................363.2钢管 ..........................................................................................................................374 锻件 (37)4.1不锈钢锻件（JB4728-2000） (37)4.2碳素钢和低合金钢锻件（JB4726-2000） (38)5压力管道组成件及管道支撑件的检验 . (39)6压力容器压力管道用材料质量管理要求 . (40)6.1验收入库...................................................................................................................406.2材料代用...................................................................................................................406.3材料的保管、发放及使用 . (41)焊接基本知识 . (42)1 电焊条 (42)1.1 焊条的组成及作用 . ...............................................................................................421.2 焊条的种类、型号及规格 . (43)1.3 焊条的选用原则 . ...................................................................................................471.4 焊条的检验和保管 . (47)2 锅炉压力容器常用钢材的焊接 . (48)2.1低碳钢的焊接 . (48)2.2低合金高强度钢的焊接 . (49)2.3珠光体耐热钢的焊接 . (52)2.4不锈钢的焊接 . (53)压力容器结构基础知识 (54)1压力容器的基本构成 . (54)1.1壳体 ..........................................................................................................................541.2连接件 ......................................................................................................................551.3密封元件...................................................................................................................551.4管、开孔及其补强结构 . (55)1.5支座 ..........................................................................................................................572 圆筒体结构 (57)2.1、整体式筒体 . (57)2.2组合式筒体结构又可分为多层板式结构和绕制式结构两大类。

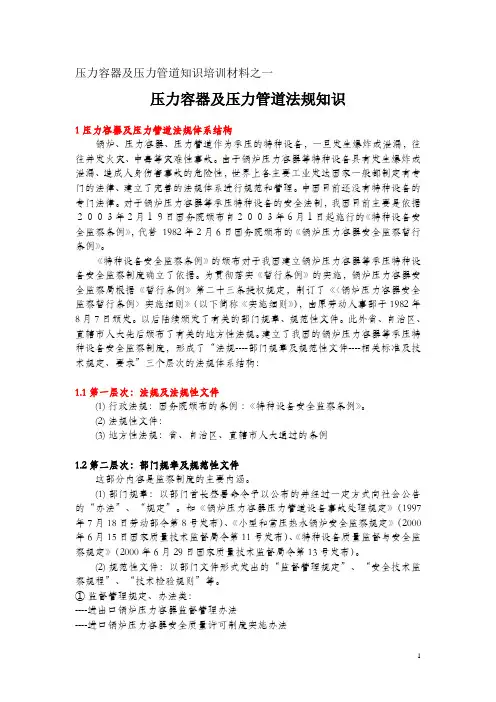

压力容器及压力管道知识培训材料之一压力容器及压力管道法规知识1压力容器及压力管道法规体系结构锅炉、压力容器、压力管道作为承压的特种设备，一旦发生爆炸或泄漏，往往并发火灾、中毒等灾难性事故。
由于锅炉压力容器等特种设备具有发生爆炸或泄漏、造成人身伤害事故的危险性，世界上各主要工业发达国家一般都制定有专门的法律、建立了完善的法规体系进行规范和管理。
中国目前还没有特种设备的专门法律。
对于锅炉压力容器等承压特种设备的安全法制，我国目前主要是依据２００３年２月１９日国务院颁布自２００３年６月１日起施行的《特种设备安全监察条例》，代替1982年2月6日国务院颁布的《锅炉压力容器安全监察暂行条例》。
《特种设备安全监察条例》的颁布对于我国建立锅炉压力容器等承压特种设备安全监察制度确立了依据。
为贯彻落实《暂行条例》的实施，锅炉压力容器安全监察局根据《暂行条例》第二十三条授权规定，制订了《〈锅炉压力容器安全监察暂行条例〉实施细则》（以下简称《实施细则》），由原劳动人事部于1982年8月7日颁发。
以后陆续颁发了有关的部门规章、规范性文件。
此外省、自治区、直辖市人大先后颁布了有关的地方性法规。
建立了我国的锅炉压力容器等承压特种设备安全监察制度，形成了“法规----部门规章及规范性文件----相关标准及技术规定、要求”三个层次的法规体系结构：1.1第一层次：法规及法规性文件(1) 行政法规：国务院颁布的条例：《特种设备安全监察条例》。
(2) 法规性文件：(3) 地方性法规：省、自治区、直辖市人大通过的条例1.2第二层次：部门规章及规范性文件这部分内容是监察制度的主要内涵。
(1) 部门规章：以部门首长签署命令予以公布的并经过一定方式向社会公告的“办法”、“规定”。
如《锅炉压力容器压力管道设备事故处理规定》（1997年7月18日劳动部令第8号发布）、《小型和常压热水锅炉安全监察规定》（2000年6月15日国家质量技术监督局令第11号发布）、《特种设备质量监督与安全监察规定》（2000年6月29日国家质量技术监督局令第13号发布）。
压力管道基础知识培训一、基本知识1、压力管道定义压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm 的管道。
2、压力管道分类（1）长输管道（GA类）：产地、储存库、使用单位间用于输送商品介质的管道，其地域特性是跨地区（跨省、跨地市）使用的管道。
（2）公用管道（GB类）：城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道，其地域特性是一个城市或乡镇范围内使用的管道；（3）工业管道（GC类）：企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。
其地域特性是一个企业或事业单位内使用的管道；3、GA类压力管道定义1)符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P N〉1.6Mpa 的管道；（2）输送有毒、可燃、易爆液体介质，输送距离（指产地、储存库、用户间的用于输送商品介质管道的直接距离）≥200km且管道公称直径DN ≥300 mm 的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm 的管道；2)符合下列条件之一的长输管道为GA2级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6Mpa的管道；（2）GA1（2）范围以外的管道；（3）GA1（3）范围以外的管道。
4、GB类压力管道定义1) GB1燃气管道2）GB2热力管道5、GC类压力管道定义工业金属压力管道按其安全等级划分为GC1、GC2、GC3 三级。
其中GC1 级安全等级最高；GC3 级安全等级最低。
符合下列条件之一的工业压力管道为GC1 级：1）输送GB5044 及HG20660 中，毒性程度如下所列介质的管道：a)极度危害介质（但苯除外）；b)高度危害气体介质（包括苯）；c)工作温度高于标准沸点的高度危害液体介质。
