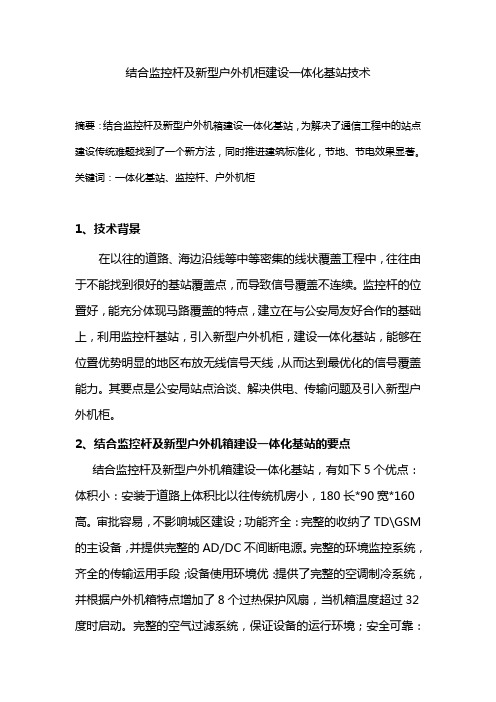

户外一体化机柜技术方案(江西万丰)

结合监控杆及新型户外机柜建设一体化基站技术摘要：结合监控杆及新型户外机箱建设一体化基站，为解决了通信工程中的站点建设传统难题找到了一个新方法，同时推进建筑标准化，节地、节电效果显著。

关键词：一体化基站、监控杆、户外机柜1、技术背景在以往的道路、海边沿线等中等密集的线状覆盖工程中，往往由于不能找到很好的基站覆盖点，而导致信号覆盖不连续。

监控杆的位臵好，能充分体现马路覆盖的特点，建立在与公安局友好合作的基础上，利用监控杆基站，引入新型户外机柜，建设一体化基站，能够在位臵优势明显的地区布放无线信号天线，从而达到最优化的信号覆盖能力。

其要点是公安局站点洽谈、解决供电、传输问题及引入新型户外机柜。

2、结合监控杆及新型户外机箱建设一体化基站的要点结合监控杆及新型户外机箱建设一体化基站，有如下5个优点：体积小：安装于道路上体积比以往传统机房小，180长*90宽*160高。

审批容易，不影响城区建设；功能齐全：完整的收纳了TD\GSM的主设备，并提供完整的AD/DC不间断电源。

完整的环境监控系统，齐全的传输运用手段；设备使用环境优：提供了完整的空调制冷系统，并根据户外机箱特点增加了8个过热保护风扇，当机箱温度超过32度时启动。

完整的空气过滤系统，保证设备的运行环境；安全可靠：机箱采用4MM钢板进行制作，并对锁边进行进一步加固，大大增加了机箱的安全性能。

电池采用地埋方式被盗可能性极低且户外电池寿命进一步增加；维护使用方便：具有简单的维护及搬迁设计，大大降低维护成本及搬迁费用。

室外机柜总体介绍，新型户外机柜是直接处于气候影响下，由金属或非金属材料制成的，不允许非操作者进入操作的柜体。

其内部由电源设备、通信设备、配线设备(MDF、ODF)、温控设备、蓄电池、监控单元及其它备附件的舱格组成。

它的制冷方式采用空调型无通风式（壳体外部空气与柜体设备舱内部空气不能进行对流的结构方式）与智能排风设备通风式（壳体外部空气与柜体设备舱内部空气进行对流的结构方式）共同进行，确保设备运行温度及环境。

一体化机柜一、什么是智能一体化机柜随着大数据时代的到来，云计算、移动互联和物联网等产业蓬勃发展，数据中心规模不断增大并呈现两极化发展趋势，末端的微型数据中心越来越多。

而零星分布的微型数据中心因地理、环境、建筑等方面的差异，一直面临着难以统一规划、建设和运维管理的窘境，为业务的快速上线带来了极大的挑战。

开拓者”KITOZER”系列智能微型数据中心，将供配电、制冷、监控和布线等基础架构设施悉数收纳至一台全封闭IT 机柜内，为小微型IT机房应用场景提供前所未有的优良工作环境和可靠保障平台。

支持单柜、单排等多种灵活部署方式。

具有高密度与模块化，高可靠性与可用性，灵活配置与快速部署，简易安装与绿色节能，完善智能监控等特点。

据中心IT硬件设施的一体化设计是已经付诸实现的具体产品,即一体机（全称“一体化机柜”）KITOZER系列密闭智慧机柜是一款微型数据中心应用，以智慧终端为核心，内部集成了机房所必须的配电系统、制冷系统、消防系统、门禁系统、监控系统等基础设施。

KITOZER系列密闭智慧机柜以产品代替工程，安装简单快捷，即装即用；并将机房与环境脱离，适应多种应用场景，使用灵活，经济高效，安全可靠。

（1）、即装即用，降低建设周期；（2）、大幅降低建设成本；（3）、提供实时远程运行管控手段；（4）、密闭防尘：整柜全密闭，有效隔离外界灰尘，为设备提供优质运行环境；（5）、模块化：监控模块、制冷模块、配电模块及UPS模块等机架式设计，安装方便，配置灵活；（6）、灵活扩容：支持1~16柜级联扩容，根据负载容量配置空调，匹配更多应用场景需求；（7）、快速部署：所有部件工厂预制作，现场仅需简单接线即可，部署周期不超过1天；应急无忧：独特设计循环风道，利用接在UPS电源上的空调内风机带动循环，正常时逐层精确送风；异常时，积热超过35℃时，自动打开风口，引入外界新风换热；（8）、智能管理、无人值守：标配智能管理系统，实时监视温湿度、烟感、门磁及智能设备运行状态，并可通过交互式语音、微信或网络邮件等多种途径告知管理员。

运营商室外一体化箱方案一体化箱是指将多种设备和功能集成在一个箱体内，便于部署和维护的终端设备。

在运营商的网络建设中，一体化箱方案可以提供更便捷、高效的解决方案，满足日益增长的网络需求。

本文将对运营商室外一体化箱方案进行介绍，包括设计原则、核心功能、技术特点以及在实际应用中的优势和挑战。

设计原则在设计运营商室外一体化箱方案时，需要遵循一些设计原则，以确保方案的可靠性、灵活性和高效性。

这些设计原则包括：1. 模块化设计：一体化箱内的各种设备和功能应该采用模块化设计，便于更换和维护。

2. 结构紧凑：一体化箱应该尽量减小体积，提高空间利用率，便于在有限的空间内进行部署。

3. 通用性：一体化箱方案应该具有一定的通用性，能够适应不同的环境和网络需求。

4. 安全性：一体化箱应具有一定的防护和安全设计，能够承受恶劣的环境条件，保障设备和数据的安全。

5. 可扩展性：一体化箱方案应具有一定的可扩展性，便于根据实际需求进行扩容和升级。

核心功能在运营商室外一体化箱方案中，核心功能主要包括网络设备、电源设备、环境监控等。

具体包括：1. 网络设备：包括光纤接入设备、交换机、路由器等，负责接入业务流量和数据传输。

2. 电源设备：包括UPS、蓄电池、发电机等，保障设备的供电稳定和可靠性。

3. 环境监控：包括温湿度监测设备、风扇、空调等，保障设备运行在适宜的环境条件下。

此外，一体化箱方案还需要考虑设备的管理和监控功能，包括远程监控、远程维护、远程报警等。

技术特点运营商室外一体化箱方案具有一些技术特点，包括：1. 光纤接入：采用光纤接入技术，提高网络的传输速率和带宽，满足日益增长的数据需求。

2. 多网络支持：支持多种网络接入方式，包括光纤、以太网、无线等，满足不同场景的网络需求。

3. 远程管理：支持远程管理、监控和维护，降低人力成本，提高设备的可靠性和稳定性。

4. 环境适应：具有一定的环境适应能力，能够在不同的气候条件下运行稳定。

机柜施工方案机柜施工方案1. 简介本文档提供了机柜施工方案的详细说明，包括机柜的选择、摆放位置、设备安装、布线等方面的内容。

机柜作为网络和服务器设备的容器，对于保证设备安全、便捷维护和提供良好的空气流通等方面具有重要作用。

2. 机柜选择机柜的选择应根据实际需求和预算来进行，以下是一些常见的机柜选择标准：- 高度：根据设备数目和未来扩展需求选择机柜的高度，常见的高度有42U（1U=1.75英寸）和48U。

- 宽度：根据设备尺寸选择机柜的宽度，常见的宽度有600mm和800mm。

- 深度：根据设备深度选择机柜的深度，一般建议选择多一些以留出空间供布线和维护使用。

- 材质：常见的机柜材质有钢质和玻璃质，钢质机柜具有较好的防护性能，玻璃质机柜具有良好的外观效果。

3. 摆放位置选择适当的位置放置机柜是保证其正常运作的重要条件，以下是一些摆放位置的建议：- 空间：机柜周围应空出足够的空间，便于设备的安装和维护，并保证空气的流通。

- 温度：机柜不宜放置在过热或过湿的环境中，应避免阳光直射和临近热源。

- 墙面：机柜应与墙面保持一定的距离，方便布线和空气流通，并防止墙面湿气对机柜的影响。

- 地面：机柜应放置在平稳的地面上，并保证地面的承重能力足够。

4. 设备安装设备安装是机柜施工的重要环节，以下是一些设备安装的注意事项：- 位置：根据设备的功能和需要，合理安排设备的位置，保证布线清晰和维护方便。

- 空间：确保每个设备之间有足够的空间，方便散热和维护。

- 固定：设备安装时应使用专业的安装配件，如机柜托架、固定螺栓等，确保设备固定牢固。

- 接地：设备的接地是非常重要的，应使用合适的接地线将设备接地到有效的接地系统上。

5. 布线布线是机柜施工中的关键步骤，合理的布线可以提高设备的效率和可靠性，以下是一些布线的建议：- 网线：使用合适的网线进行数据传输，应避免网线过长和过曲折。

- 电源线：将电源线集中到一个区域，避免交叉干扰，并使用插排进行集中供电。

WF(G)-11室外机柜产品说明书感谢购买本公司的产品，在您安装使用之前请认真阅读本说明书！1、概述WF(G)-11型通信用室外机柜是一种适用于户外的综合型接入网设备。

可满足宽带及交换机设备的安装（选配）；电源的接驳；通信配线线路的成端；光、电线缆的进出；门禁的监控，并可提供门禁开关告警信号，具有良好的防盗性能；采用风扇强制制冷技术以及隔热保温设计，对室外机柜实现可靠的温度管理，确保柜内通信设备在高温和高寒等恶劣环境下的安全运行。

在户外安装条件下，可以抵御风沙、雨水、阳光的辐射的影响。

本设备由设备柜,蓄电池柜,风扇等组成。

２、机柜外形尺寸（见下图）３．产品的特点及功能3.1 柜体采用优质不锈钢做主材, 具有良好的机械及防腐性能,耐候性优良。

3.2 表面喷涂防紫外线粉末，双层隔热设计。

强度高，外型美观；3.3 标准19英寸安装方式，配置灵活；3.4 全正面化操作，节省机房空间；3.5 强弱电分开,有专门的走线槽,进缆跳线全正面化操作；3.6 有足够的光纤盘储空间，保证光缆、光纤的曲率半径；3.7 可靠完善的接地保护。

3.8 所有技术性能指标均符合GB4208-1993外壳防护等级IP55级.４．环境要求4.1 工作温度：-45℃～+55℃相对湿度：≤95%（+30℃）大气压力：70KPa～106Kpa 4.2 主要技术指标4.2.1 机柜部分◇机柜高压防护地与机柜绝缘，绝缘电阻>1000MV/500VDC◇机柜防护地与机柜间耐压>3000VDC/min不击穿，无飞弧5、设备的安装.户外机柜须安装在水泥基座或其它坚固可靠的基座上。

5．1水泥基座示意图（见下图）电池仓设备仓5.2机柜门的操作本设备的门锁采用专用钥匙进行的门的开启与锁闭。

开锁时，将锁盖板旋转开，将专用钥匙对入锁孔的凹槽，插入后向右旋转约75度，弹出锁体的把手，向右旋转把手，即可打开机柜门。

锁闭时，将把手向左旋转，对准把手槽压进槽内，拔出钥匙即可。

一体化户外机柜——产品安装规——目录一、新型室外一体化节能机柜产品简介 (3)二、一体化户外机柜产品介绍 (4)1、热交换型： (4)2、压缩机空调型： (4)3、柜体基本配置： (4)三、柜体安装示意图： (5)四、一体化户外柜安装： (6)五、一体化户外柜部件清单： (6)六、一体化户外机柜安装分解图： (7)1 、将底座安装到基座上：...............................................................................72、先将设备舱安装到底座上：.............................................................................72、先将设备舱安装到底座上： (7)3、再将电源施安装到底座上： (8)4、将电池齟安装到底座上，并通过柜顶接接件将各舱体紧固在一起： (8)5、最后将顶盖装配到机柜顶上，并用螺丝坚固： (9)七、交流配电、接地、防雷原理应用 (10)八、蓄电池柜的应用说明 (11)九、监控配置 (12)十、电源柜配置介绍 (13)十一、设备机柜配置介绍 (14)十二、安装布线要求： (15)十三、免贵条款 (15)十四、客户支持 (15)一、新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。

此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。

一体化机柜适合在室外环境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为部设备正常运行提供可靠的机械和环境保护的机柜。
