户外一体化机柜介绍PPT课件

户外机柜目录•户外机柜发展历程•户外机柜介绍•户外机柜解决方案的应用•设计、生产与测试第一部分户外机柜发展历程户外机柜发展历程土建机房移动机房户外机柜网络普及第二部分户外机柜介绍户外机柜直接处于气候影响下的机壳，由金属、非金属或复合材料制成，尺寸能容纳通信或其它设备，能为内部设备提供机械和环境的保护；安装方式：落地式：靠墙安装、独立安装悬空式：挂杆安装、挂墙安装、在线杆间搭平台安装户外机柜方案优势快速反应、适应变化、降低成本、提高回报1.宜沟通：客户只与一个供应商打交道，便于沟通协调、效率提高。

2.宜管理：由一个服务商提供交钥匙服务，节省管理、人力等费用。

3.宜预算：得到量身定制的最优方案，工程预算精确控制，运行费用降低。

4.宜快速：选点容易，工厂装配调试，质量有保障，产品安装工期短。

产品能够根据网络及市场需要快速搬迁，投资不浪费。

户外机柜、户外机房、土建机房比较户外机柜空机柜温湿度水浸防雷系统配线系统监控系统烟感门禁照明系统热管理系统馈线系统户外机柜一体化解决方案户外机柜功能：¾热管理系统（HMS）¾照明系统¾防盗告警¾备用蓄电池换热仓照明灯蓄电池仓防盗锁门限位配线仓热管理系统风扇热交换器工业空调加热器２２０Ｖ交流灯48Ｖ直流灯照明系统告警系统温湿度传感器烟雾传感感水浸传感器门禁防雷接地系统户外机柜的接地网设计根据信息产业部相关技术规范精心设计而成，接地网按铁塔地网、机柜接地网、防雷接地网分区敷设,并按规范连接一体，构成综合接地网。

接地电阻小于5欧姆。

•EMC•防水性能•重量轻•强度高•外表美观•耐老化馈线系统乐通公司是通信物理连接设备的专业生产厂家，其产品在业界应用广泛，有DDF、ODF、MDF 等产品任您选择。

第三部分户外机柜的应用户外机柜在通信行业主要应用于：–无线移动基站–接入网–电源–无源除此之外，户外机柜在电力、广电、交通、CATV 等领域也得到广泛的应用。

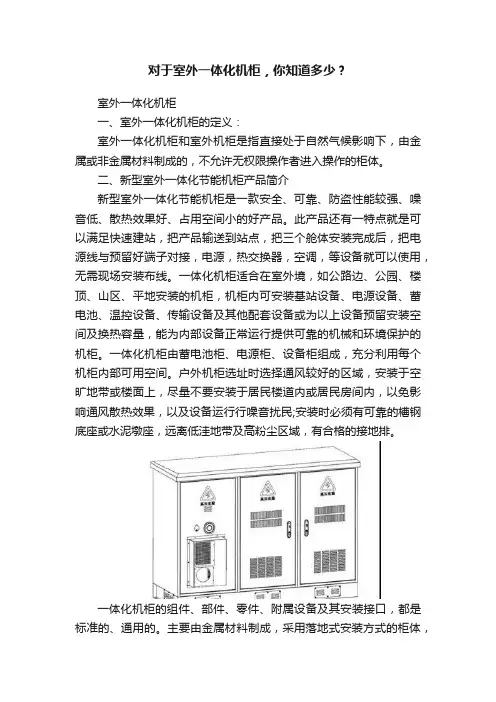

对于室外一体化机柜，你知道多少？室外一体化机柜一、室外一体化机柜的定义：室外一体化机柜和室外机柜是指直接处于自然气候影响下，由金属或非金属材料制成的，不允许无权限操作者进入操作的柜体。

二、新型室外一体化节能机柜产品简介新型室外一体化节能机柜是一款安全、可靠、防盗性能较强、噪音低、散热效果好、占用空间小的好产品。

此产品还有一特点就是可以满足快速建站，把产品输送到站点，把三个舱体安装完成后，把电源线与预留好端子对接，电源，热交换器，空调，等设备就可以使用，无需现场安装布线。

一体化机柜适合在室外境，如公路边、公园、楼顶、山区、平地安装的机柜，机柜内可安装基站设备、电源设备、蓄电池、温控设备、传输设备及其他配套设备或为以上设备预留安装空间及换热容量，能为内部设备正常运行提供可靠的机械和环境保护的机柜。

一体化机柜由蓄电池柜、电源柜、设备柜组成，充分利用每个机柜内部可用空间。

户外机柜选址时选择通风较好的区域，安装于空旷地带或楼面上，尽量不要安装于居民楼道内或居民房间内，以免影响通风散热效果，以及设备运行行噪音扰民;安装时必须有可靠的槽钢底座或水泥墩座，远离低洼地带及高粉尘区域，有合格的接地排。

一体化机柜的组件、部件、零件、附属设备及其安装接口，都是标准的、通用的。

主要由金属材料制成，采用落地式安装方式的柜体，其内部可安装主设备( BBU)和交、直防雷、传输设备、电源、温控设备及其他配套设备，方便维护，并能为内部设备正常工作提供可靠的机械和环境保护的柜体。

机柜内部设置4根安装立柱，用于安装设备和固定层板。

安装立柱能够前后移动调节。

机柜的外部无裸露螺丝，避免通过外部拆卸而形成偷盗;机柜采用同底座结构，并配有同-遮阳罩，以避免柜间漏雨而引起的腐蚀现象，设备、电源机柜柜门采用对开门方式。

三、室外一体化机柜优点：相比传统的机柜和机房，室外一体化机柜占地面积小、缩短了建设周期、减少各功能模块间的单路径故障点、大大提高系统间的兼容性的同时，最大限度提高了用户机房的空间利用率，为用户提供一个更加一致性、更高集成度、更高管理性和扩展性的小型智能机房系统。

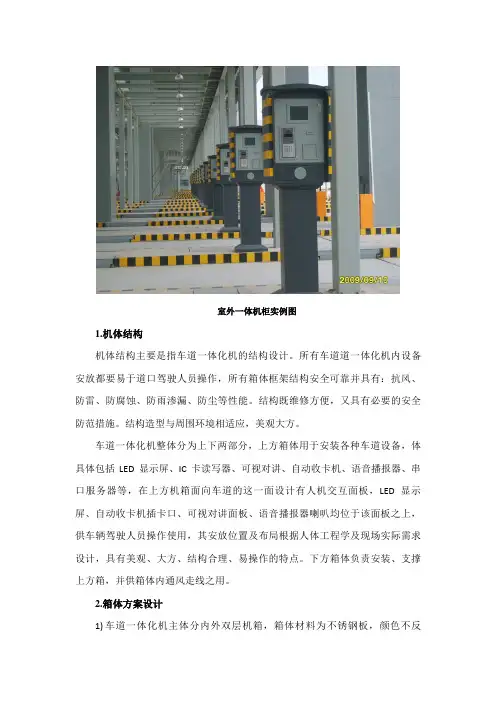

室外一体机柜实例图1.机体结构机体结构主要是指车道一体化机的结构设计。

所有车道道一体化机内设备安放都要易于道口驾驶人员操作，所有箱体框架结构安全可靠并具有：抗风、防雷、防腐蚀、防雨渗漏、防尘等性能。

结构既维修方便，又具有必要的安全防范措施。

结构造型与周围环境相适应，美观大方。

车道一体化机整体分为上下两部分，上方箱体用于安装各种车道设备，体具体包括LED显示屏、IC卡读写器、可视对讲、自动收卡机、语音播报器、串口服务器等，在上方机箱面向车道的这一面设计有人机交互面板，LED显示屏、自动收卡机插卡口、可视对讲面板、语音播报器喇叭均位于该面板之上，供车辆驾驶人员操作使用，其安放位置及布局根据人体工程学及现场实际需求设计，具有美观、大方、结构合理、易操作的特点。

下方箱体负责安装、支撑上方箱，并供箱体内通风走线之用。

2.箱体方案设计1)车道一体化机主体分内外双层机箱，箱体材料为不锈钢板，颜色不反光，黑色表面，防眩光，侧面饰有桔黄色反光警示横条纹。

符合IP65防护等级。

2)内机箱用于安装LED显示屏、IC卡读写器、可视对讲、自动收卡机、语音播报器等设备，并实现各种电源、线缆的接入、走线等部分；外机箱主要用于防晒、空气流通及美观的功用。

3)车道一体化机采用后背门方式，与模块化设计结合，可以做到背后维修。

4)机箱的门在打开时，有自动锁定装置，以防刮风将门关闭。

门关闭时，是密封的且门可以锁定。

门锁具有防盗、防破坏能力。

5)控制器箱体内预留安装传输设备的基座、电源插座、供电接线柱和照明装置，并留有一个电源插座以供维修之用，供电电缆接线柱的予留量不少于进线接线柱的数量6)箱体内安装有温控及通风装置，当箱体内温度超过一定的阀值时，车道一体化机将自动开启通风装置，对箱体进行散热，以确保车道一体化机内设备的正常运行。

3.强度的可靠性箱体结构主要框架用料均通过材料许用应力的计算，安全系数的选择略高于40m/s 风速条件，确保整机安全、稳定、可靠。
