第十八章照明电气照明是工厂供电的一个组成部分,良好的照明是保证安全生产、提高劳动生产率和保护工作人员视力健康的必要条件。
照明设备的不正常运行可能导致人身伤亡事故或火灾。
为此,必须保持照明设备的安全运行。
第一节照明方式与种类一、照明方式1.一般照明一般照明是指在整个场所或场所的某部分照度基本上相同的照明。
对于工作位置密度很大而对光照方向又无特殊要求,或工艺上不适宜装设局部照明设置的场所,宜单独使用一般照明。
它的优点是在工作表面和整个视界范围内,具有较佳的亮度对比;可采用较大功率的灯泡,因而光效较高;照明装置数量少,投资费用较低。
2.局部照明局部照明是指局限于工作部位的固定的或移动的照明,对于局部地点需要高照度并对照射方向有要求时宜采用局部照明。
3.混合照明混合照明是指一般照明与局部照明共同组成的照明。
对于工作部位需要较高照度并对照射方向有特殊要求的场所,宜采用混合照明。
混合照明的优点是可以在工作平面、垂直和倾斜表面上,甚至工件的内脏里,获得高的照度,易于改善光色,减少装置功率和节约运行费用。
二、照明种类l.工作照明工作照明是指用来保证在照明场所正常工作时所需的照度适合视力条件的照明。
2.事故照明事故照明是指当工作照明由于电气事故而熄灭后,为了继续工作或从房间内疏散人员而设置的照明。
由于工作中断或误操作会引起爆炸、火灾、人身伤亡等严重事故或生产秩序长期混乱的场所应有事故照明,如大型的总降压变电所,其照明不应小于这些地点规定照度的10%。
第二节照明光源的选择与接线选择照明光源应考虑到各种光源的优缺点,使用场所、额定电压以及照度的需要等方面。
为了便于比较,现将常用的几种光源列表说明其优缺点及适用场所,供选用时参考。
见表18一l和表18一2。
表18一1常用光源的功率、效率及寿命一、普通灯泡额定电压的选择电灯额定电压的选择,主要应从人身安全的角度出发来考虑。
在触电机会较多危险性较大的场所,局部照明和手提照明(如机床照明)应采用额定电压36V以下的安全灯,并应配用行灯变压器降压。

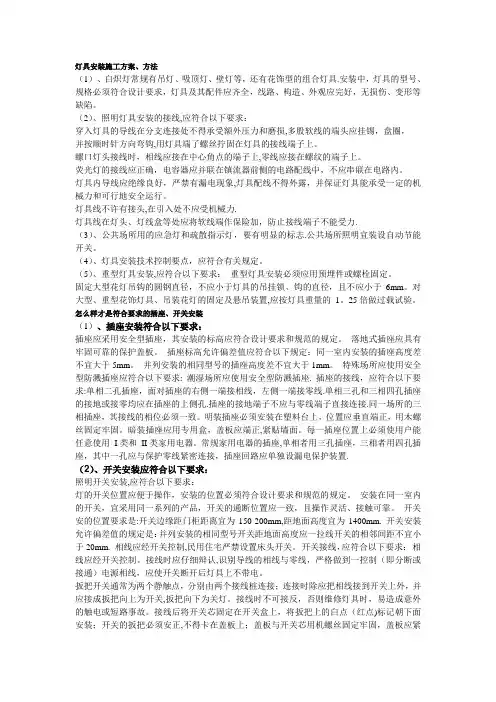

灯具安装施工方案、方法(1)、白炽灯常规有吊灯、吸顶灯、壁灯等,还有花饰型的组合灯具.安装中,灯具的型号、规格必须符合设计要求,灯具及其配件应齐全,线路、构造、外观应完好,无损伤、变形等缺陷。
(2)、照明灯具安装的接线,应符合以下要求:穿入灯具的导线在分支连接处不得承受额外压力和磨损,多股软线的端头应挂锡,盘圈,并按顺时针方向弯钩,用灯具端了螺丝拧固在灯具的接线端子上。
螺口灯头接线时,相线应接在中心角点的端子上,零线应接在螺纹的端子上。
荧光灯的接线应正确,电容器应并联在镇流器前侧的电路配线中,不应串联在电路内。
灯具内导线应绝缘良好,严禁有漏电现象,灯具配线不得外露,并保证灯具能承受一定的机械力和可行地安全运行。
灯具线不许有接头,在引入处不应受机械力.灯具线在灯头、灯线盒等处应将软线端作保险加,防止接线端子不能受力.(3)、公共场所用的应急灯和疏散指示灯,要有明显的标志.公共场所照明宜装设自动节能开关。
(4)、灯具安装技术控制要点,应符合有关规定。
(5)、重型灯具安装,应符合以下要求:重型灯具安装必须应用预埋件或螺栓固定。
固定大型花灯吊钩的圆钢直径,不应小于灯具的吊挂锁、钩的直径,且不应小于6mm。
对大型、重型花饰灯具、吊装花灯的固定及悬吊装置,应按灯具重量的1。
25倍做过载试验。
怎么样才是符合要求的插座、开关安装(1)、插座安装符合以下要求:插座应采用安全型插座,其安装的标高应符合设计要求和规范的规定。
落地式插座应具有牢固可靠的保护盖板。
插座标高允许偏差值应符合以下规定:同一室内安装的插座高度差不宜大于5mm。
并列安装的相同型号的插座高度差不宜大于1mm。
特殊场所应使用安全型防溅插座应符合以下要求: 潮湿场所应使用安全型防溅插座. 插座的接线,应符合以下要求:单相二孔插座,面对插座的右侧一端接相线,左侧一端接零线.单相三孔和三相四孔插座的接地或接零均应在插座的上侧孔.插座的接地端子不应与零线端子直接连接.同一场所的三相插座,其接线的相位必须一致。
工厂安全用电规定模版一、用电设备规定1. 安装运行的用电设备必须符合国家和地方的相关安全规定,并经过正规的检查和验收。
2. 用电设备必须配备有效的过载保护、漏电保护和接地保护装置。
3. 用电设备必须定期进行检测和维护,确保其正常运行。
4. 严禁私拉乱接电线,严禁私拉乱接电缆。
5. 禁止在无安全保护措施的情况下擅自拆卸用电设备。
二、电线电缆规定1. 电线电缆必须使用符合国家标准的产品,并经过正规渠道采购。
2. 电线电缆敷设必须符合相关安全规定,严禁乱拉乱接,要保持整洁有序。
3. 电线电缆敷设的管道,必须进行维修和清理,确保其通畅。
4. 严禁在电线电缆上悬挂或固定其他物品,以免给电线电缆造成损坏和安全隐患。
三、用电操作规定1. 只有经过专门培训和正式授权的人员,方可进行用电操作。
2. 使用电气设备前,必须先检查设备的安全状态,确保无故障后方可使用。
3. 在使用电气设备过程中,必须严格按照操作规程进行操作,严禁进行违规操作。
4. 使用电气设备的人员,必须佩戴个人防护用品,如绝缘手套、绝缘鞋等。
5. 在发生电气故障或异常情况时,应立即停止使用设备并报告相关管理人员。
四、用电安全防护规定1. 在高温、潮湿、易燃易爆等特殊环境下,必须采取相应的安全防护措施。
2. 使用大功率电气设备时,必须采取适当的通风措施,以保证空气的流通。
3. 在进行电气维修和检修工作时,必须采取断电措施,并在明显位置进行警示。
4. 使用电气设备时,应确保设备周围无杂物堆放,以保证设备的正常散热。
5. 在用电设备发生故障或损坏时,应及时进行维修和更换,以避免安全事故发生。
五、紧急情况处理规定1. 在发生电气火灾或漏电等紧急情况时,应立即采取紧急停电措施。
2. 所有员工必须熟悉紧急停电和逃生的应急预案,并进行定期演练。
3. 在发生电气事故后,必须立即报告相关管理人员,并进行详细的事故调查和分析。
六、电气设备维护和保养规定1. 所有电气设备必须定期进行维护和保养,并备有记录。
应急照明灯具安装规范与注意事项应急照明灯具安装规范与注意事项如下:1、中国的工业企业建筑标准规定,主要通道疏散照明的照度不低于0.5lx,防火规范要求疏散走道长度超过20m的走道内应设置火灾事故照明,最低照度不低于0.5lx。
但实际上差别很大,因为工业建筑标准使用的是平均照度,而且是主要通道,并不要求全部。
根据中国的实际情况,参照CLE及英国的规定,建议至少应做到在疏散走道地面中心线上产生的平均照度不低于0.5lx,并注意保持较好的均匀度。
2、安全照明和备用照明的照度,工业企业标准规定不得低于一般照明的5%和10%,这是通用原则,具体问题还应区别对待。
3、在某些特定场合和重要的公共场所的照度需要提高比如国际会议中心、国际比赛体育馆等、还有消防指挥中心等场所,应保持和正常照明相同的照度;4、某些场所的备用和安全照明,如消防控制室、发电机房、配电站等。
主要是保证操作部位和工作所需要的照度,可以不要求整个房间或场所达到规定的均匀度。
5、当正常照明发生故障后接通应急照明的时间,称应急照明的转换时间,它是选择应急照明灯具的一个重要参数。
上图中的灯具为——防爆LED照明灯QC-FB004-B-Ⅰ(也可以作为应急照明用)(1)疏散照明转换时间,不应大于15s,这是考虑了适应应急发电机自启动条件,如使用其他应急电源,应争取更短。
(2)安全照明转换时间不宜大于0.5s,因为涉及人身安全,要求比较高。
应急电源只能使用电网线路自动转换或者采用蓄电池。
(3)备用照明转换时间不应大于15s。
对于有爆炸危险的生产场所等,应视生产工艺特点,按需要确定用更短的时间。
6、疏散照明连续供电时间,不应小于30min。
主要应考虑发生火灾或者其他灾难时,人员的疏散、在建筑物内搜寻人员、救援等所需要的时间。
对于超高层建筑、规模特别大的多层建筑、大型医院等,应考虑更长的持续时间,如45,60,90min。
7、安全照明和备用照明连续供电时间,应视生产或工作的特点及持续时间长短确定。

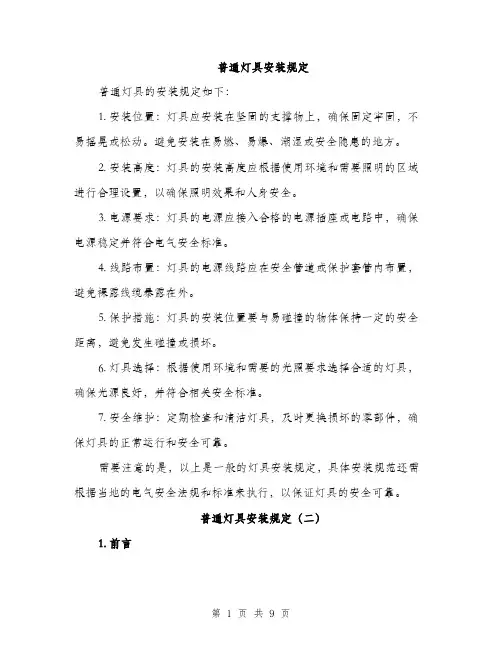

普通灯具安装规定普通灯具的安装规定如下:1. 安装位置:灯具应安装在坚固的支撑物上,确保固定牢固,不易摇晃或松动。
避免安装在易燃、易爆、潮湿或安全隐患的地方。
2. 安装高度:灯具的安装高度应根据使用环境和需要照明的区域进行合理设置,以确保照明效果和人身安全。
3. 电源要求:灯具的电源应接入合格的电源插座或电路中,确保电源稳定并符合电气安全标准。
4. 线路布置:灯具的电源线路应在安全管道或保护套管内布置,避免裸露线缆暴露在外。
5. 保护措施:灯具的安装位置要与易碰撞的物体保持一定的安全距离,避免发生碰撞或损坏。
6. 灯具选择:根据使用环境和需要的光照要求选择合适的灯具,确保光源良好,并符合相关安全标准。
7. 安全维护:定期检查和清洁灯具,及时更换损坏的零部件,确保灯具的正常运行和安全可靠。
需要注意的是,以上是一般的灯具安装规定,具体安装规范还需根据当地的电气安全法规和标准来执行,以保证灯具的安全可靠。
普通灯具安装规定(二)1. 前言为了确保灯具的安全使用,有效避免灯具安装带来的安全隐患,特制定本安装规范。
本规范适用于普通灯具的安装,包括吊灯、吸顶灯、壁灯等。
2. 设备和工具准备2.1 检查所需安装的灯具的完整性和正常工作状态,确保灯具没有破损和故障。
2.2 检查安装灯具所需的工具是否齐备,例如螺丝刀、电钻、尺子等。
3. 安装前的准备工作3.1 关闭电源开关,并使用电压表检测是否有电流通过,确保安装环境的安全。
3.2 清理安装位置,并确保安装位置干燥、平整、无杂物。
4. 安装步骤4.1 根据灯具的安装位置和高度,确定灯具的安装位置和数量。
4.2 根据灯具的尺寸和安装位置,使用尺子测量并标记好安装孔的位置。
4.3 使用电钻和适当的钻头,按照标记的位置在天花板或墙壁上预先钻孔。
4.4 使用螺丝刀将固定螺丝安装在灯具的固定孔上。
4.5 将灯具通过安装孔固定在天花板或墙壁上,使用螺丝刀拧紧螺丝,确保灯具牢固固定。
公司工厂车间生产线安全用电管理规定一、安全用电基本知识★电气线路使用中的基本要求⑴使用电气线路必须具有良好的绝缘性能、机械强度和导电能力,并应定期检查。
绝缘老化或失去绝缘性能的电气线路要及时更换。
⑵不准将暖气管、煤气管、自来水管到作为保护线用。
⑶插头与插座应按规定正确接线,插座的保护接地极在任何情况下都必须单独与保护线可靠连接。
严禁将插头(座)内保护接地给予工作中性线连接一起。
★用电设备基本安全要求⑴用电设备和电气线路的周围应留有足够的安全通道和工作空间。
⑵电器装置附近不应堆放易燃、易爆和腐蚀性物品。
禁止在架空线上放置或悬挂物品。
⑶移动使用的配电箱(板)应采用完整的,带保护线的多股铜芯橡皮护套电缆或护套软线做电源线,同装设漏电保护器。
★电器火灾的预防⑴正常使用时会残生飞溅火花、灼热飞肖或外壳表面温度较高的用电设备,如电砂轮、电锯、电热炉等应远离易燃物质或采取相应的密封、隔离措施。
⑵当发生电器火灾时,应立即断开电源,并使用相应的灭火器材进行灭火。
⑶用电设备应安装合理容保险装置,禁止用捅死或铁丝代替保险丝。
二、电气设备使用和维保安全★对电器作业人员的安全要求⑴电器作业人员应经专门的安全技术培训,考核合格,持证上岗。
⑵电器作业人员作业时,应正确穿戴、使用个人劳动防护用品。
⑶非电工禁止从事电器作业。
★带电作业安全要求⑴带电作业,拆线时,先拆相线后拆零线;接线时,先接零先后接相线。
带电作业段街道显示,不许带负荷操作。
⑵不得再有导电粉尘、易燃、易爆、高温、特潮湿环境下带电操作。
⑶断接导线应用绝缘布包好。
★按要求悬挂安全警示标志牌⑴在变电所(室)内、送电的开关、隔离开关操作手柄上,悬挂“禁止合闸、有人工作”或“有电危险”等警示牌。
⑵再用电设备的控制柜、控制线路开关的操作手柄上,根据使用内容悬挂“禁止合闸,有人工作”“小心有电”等标示牌。
⑶在变(配)电所外悬挂“配电重地,闲人免进”的标志牌。
★长期不使用的电器设备,使用时的安全要求⑴长期停用的电器设备重新使用时,应进行电器安全检查。
建筑工程临时用电施工照明供电一般要求建筑工程临时用电施工照明供电是施工中必不可少的一项工作,它为施工现场提供了必要的照明条件,确保了施工人员的工作安全和施工进度的顺利进行。
因此,在进行建筑工程临时用电施工照明供电时,需要注意以下一般要求:1. 临时用电系统的设计应符合国家有关安全规定和标准,确保施工现场的用电安全。
设计方案应综合考虑用电负荷、线路选型、开关箱、插座等设备的布置合理性。
2. 施工现场的照明设备应满足工人工作的需要,保证充分照明,避免工作人员在暗处操作时出现危险。
同时,应考虑节能环保的原则,选择能效高、寿命长的照明设备。
3. 在施工现场设置固定照明设备时,应注意其安装牢固可靠,防止设备松动或摇晃。
灯具和插座应保持干燥,避免水等物质进入,以防发生电气故障。
4. 线路的敷设应按照规范要求进行。
电缆应埋设在防护管内,避免与机械设备或其他危险物质发生摩擦或破损。
电缆的接头处应进行绝缘和防水处理,确保电缆的安全运行。
5. 施工现场照明电源的供电应符合国家标准和规定,确保电压稳定。
电源插座应设置在人员易于接触到的位置,并标明电压和电流大小,避免使用不符合要求的电源插座。
6. 在进行电气设备的接线和布线时,应注意线路的正确连接,避免短路和漏电等安全隐患。
电缆的线径应根据用电负荷和线路长度进行合理选择,以保证电压稳定和线路安全。
7. 施工现场的电气设备应定期进行检查和维护,确保设备的正常运行。
如发现设备损坏或故障,应及时修复或更换,避免影响施工进度。
8. 现场的临时用电设备和线缆应按照规定进行标识和编号,方便使用和管理,减少错误操作和意外事故的发生。
9. 在特殊环境下,如潮湿或易燃的场所,应采取相应的防护措施,确保电气设备的安全使用,避免发生火灾或触电等事故。
10. 施工现场的用电负荷应合理分配,避免电源负荷过大或线路负荷不均衡。
监测现场的电流和电压,确保用电安全。
以上是建筑工程临时用电施工照明供电的一般要求,通过遵守这些要求可以保障施工现场的用电安全,提高施工效率,确保工程的顺利进行。
工厂厂房照明管理制度一、总则为更好地保障工厂厂房照明质量,提高生产效率,保障员工安全,特制定本管理制度。
二、管理范围本管理制度适用于工厂厂房内的所有照明设备。
三、照明设备管理1. 工厂厂房内所有照明设备统一采用LED节能灯或其他环保照明设备,确保照明效果明亮、舒适。
2. 定期检查照明设备的亮度和灯泡的寿命,确保设备正常使用。
3. 每月进行一次全面检查,包括照明设备的连接线是否安全,灯泡是否损坏等情况。
4. 发现照明设备损坏或故障,应及时报修或更换,确保设备正常运转。
四、照明保养1. 定期清洁照明设备,保持设备表面干净,防止影响照明效果。
2. 定期更换照明设备的灯泡,确保设备的正常使用寿命。
3. 注意照明设备的降温,避免长时间持续使用,以免影响设备寿命。
五、节能管理1. 提倡员工在不使用的情况下及时关闭照明设备,减少能源浪费。
2. 定期对照明设备进行能耗监测和分析,随时调整使用情况,确保最佳节能效果。
3. 在光线充足的情况下尽量减少照明设备的使用时间。
六、安全管理1. 安装照明设备时,应符合安全标准,确保设备安全稳定。
2. 禁止乱接乱动照明设备,防止触电和火灾事故。
3. 应坚持“用电安全第一”的原则,杜绝一切电器事故隐患。
七、责任制1. 工厂厂房管理部门负责照明设备的日常管理和维护。
2. 工厂职工应自觉遵守本管理制度,保护好照明设备,确保安全使用。
3. 对于违反本管理制度的行为,将按照企业规定进行处罚或教育。
八、附则1. 本管理制度由工厂厂房管理部门负责解释。
2. 本管理制度自颁布之日起生效。
以上为工厂厂房照明管理制度,望全体员工严格遵守,共同维护工厂环境。
电气装置安装工程电气照明装置施工及验收规范Code for construction and acception of electric lightingdevice electric equipment installation engineeringGB 50259—961 总 则1.0.1 为保证电气照明装置施工质量,促进技术进步,确保安全运行,制订本规范。
1.0.2 本规范适用于建筑物、构筑物中电气照明装置安装工程的施工及验收。
1.0.3 电气照明装置的安装应按已批准的设计进行施工。
当修改设计时,应经原设计单位同意,方可进行。
1.0.4 采用的设备、器材及其运输和保管应符合国家现行标准的有关规定;当设备和器材有特殊要求时,尚应符合产品技术文件的规定。
1.0.5 设备及器材到达施工现场后,应按下列要求进行检查: 1.0.5.1 技术文件应齐全。
1.0.5.2 型号、规格及外观质量应符合设计要求和本规范的规定。
1.0.6 施工中的安全技术措施,应符合本规范和国家现行的标准及产品技术文件的规定。
1.0.7 电气照明装置施工前,建筑工程应符合下列要求: 1.0.7.1 对灯具安装有妨碍的模板、脚手架应拆除; 1.0.7.2 顶棚、墙面等抹灰工作应完成,地面清理工作应结束。
1.0.8 电气照明装置施工结束后,对施工中造成的建筑物、构筑物局部破损部分,应修补完整。
1.0.9 当在砖石结构中安装电气照明装置时,应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定;严禁使用木楔。
当设计无规定时,上述固定件的承载能力应与电气照明装置的重量相匹配。
1.0.10 在危险性较大及特殊危险场所,当灯具距地面高度小于2.4m时,应使用额定电压为36V及以下的照明灯具,或采取保护措施。
1.0.11 安装在绝缘台上的电气照明装置,其导线的端头绝缘部分应伸出绝缘台的表面。
1.0.12 电气照明装置的接线应牢固,电气接触应良好;需接地或接零的灯具、开关、插座等非带电金属部分,应有明显标志的专用接地螺钉。

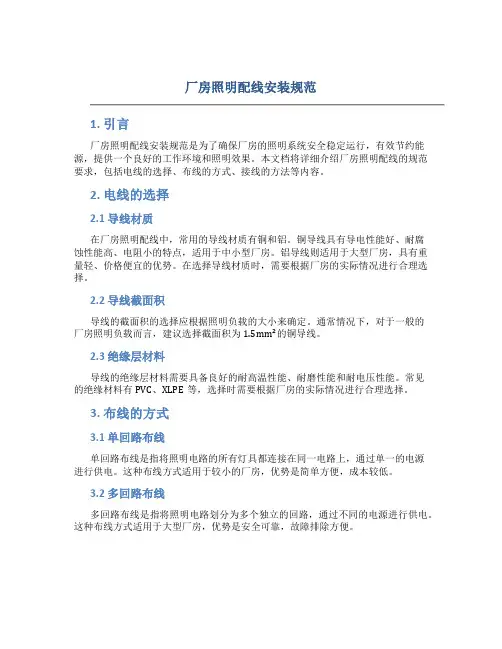

厂房照明配线安装规范1. 引言厂房照明配线安装规范是为了确保厂房的照明系统安全稳定运行,有效节约能源,提供一个良好的工作环境和照明效果。
本文档将详细介绍厂房照明配线的规范要求,包括电线的选择、布线的方式、接线的方法等内容。
2. 电线的选择2.1 导线材质在厂房照明配线中,常用的导线材质有铜和铝。
铜导线具有导电性能好、耐腐蚀性能高、电阻小的特点,适用于中小型厂房。
铝导线则适用于大型厂房,具有重量轻、价格便宜的优势。
在选择导线材质时,需要根据厂房的实际情况进行合理选择。
2.2 导线截面积导线的截面积的选择应根据照明负载的大小来确定。
通常情况下,对于一般的厂房照明负载而言,建议选择截面积为1.5mm²的铜导线。
2.3 绝缘层材料导线的绝缘层材料需要具备良好的耐高温性能、耐磨性能和耐电压性能。
常见的绝缘材料有PVC、XLPE等,选择时需要根据厂房的实际情况进行合理选择。
3. 布线的方式3.1 单回路布线单回路布线是指将照明电路的所有灯具都连接在同一电路上,通过单一的电源进行供电。
这种布线方式适用于较小的厂房,优势是简单方便,成本较低。
3.2 多回路布线多回路布线是指将照明电路划分为多个独立的回路,通过不同的电源进行供电。
这种布线方式适用于大型厂房,优势是安全可靠,故障排除方便。
4. 接线的方法4.1 直接插拔式接线直接插拔式接线是指将灯具的接线端子与导线直接连接,使用插头插座进行连接和断开。
这种接线方法适用于需要频繁更换灯具的场合,具有灵活方便的特点。
4.2 组合式接线组合式接线是指采用接线盒等组合装置将灯具的接线端子与导线进行连接。
这种接线方法适用于灯具较多、接线复杂的场合,能够清晰整齐地组织接线。
5. 安装的要求5.1 建立接地保护在厂房照明配线安装过程中,需要建立良好的接地保护措施。
接地电阻应小于4Ω,确保安装后的照明系统能够正常运行。
5.2 避免搭接布线在进行厂房照明配线时,应尽量避免搭接布线。
单相三线三相四线三相五线接线图单相就是220V 电压三相就是380V 电压单相双线----------1根火线1根零线单相三线----------1根火线1根零线+1根地线三相四线----------3根相线1根零线三相五线----------3根相线1根零线+1根地线单相三线三相就是工厂电路也可称工程电路,它根据场合需要有3线,4线和5线几种方式:三线----------3根火线(没有零线N和接地线PE)四线----------3根火线+1根零线N (TN-C系统)五线----------3根火线+1根零线N+1根接地线PE (TN-S系统)TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN 表示。
它的特点如下。
1 )一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,是TT 系统的5.3 倍,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
2 )TN 系统节省材料、工时,在我国和其他许多国家广泛得到应用,可见比TT 系统优点多。
TN 方式供电系统中,根据其保护零线是否与工作零线分开而划分为TN-C 和TN-S 等两种。
( 3 )TN-C 方式供电系统它是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE 表示( 4 )TN-S 方式供电系统它是把工作零线N 和专用保护线PE 严格分开的供电系统,称作TN-S 供电系统,TN-S 供电系统的特点如下。
1 )系统正常运行时,专用保护线上不有电流,只是工作零线上有不平衡电流。
PE 线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线PE 上,安全可靠。
2 )工作零线只用作单相照明负载回路。
3 )专用保护线PE 不许断线,也不许进入漏电开关。
4 )干线上使用漏电保护器,工作零线不得有重复接地,而PE 线有重复接地,但是不经过漏电保护器,所以TN-S 系统供电干线上也可以安装漏电保护器。
为贯彻国家安全生产的法律法规,执行施工现场临时用电安全技术规范JGJ46-2005标准,落实公司安全生产管理制度,保障项目施工现场用电安全,防止触电和电气火灾事故发生,制定施工现场临时用电规定。
(凡地方有要求的,可以执行地方要求)■施工现场用电要求◎采用三级配电系统;◎采用TN-S接地保护系统;◎采用二级漏电保护系统;◎实行一机一闸一箱一漏制。
1、配电箱和开关箱的配置使用规范■ 配电箱◎ 一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关,接地接零排。
◎ 二级配电箱具备电源总隔离开关,分路隔离开关,断路器插座应按规定的位置紧固在绝缘板上,不得歪斜和松动。
◎ 三级末端开关移动箱必须设置隔离开关,漏电保护器(动作电流30mA或15m动作时间0.1S)N排,PE排进出线卡,电器元件必须固定在绝缘板上。
开关箱配置使用规范◎配电系统应设置总配电箱和分配电箱实行分段分层面配电。
分配电箱距离不大于30m。
开关箱用于控制固定式设备水平距离不大于3m。
◎动力配电箱与照明电箱宜分别设置。
若合置在同一个配电箱内,动力和照明线应分路设置。
▲ 三级动力箱◎开关应由三级电箱配电。
配电箱的总回路和分路必须装有明显断开点。
◎配电箱、开关箱应设在干燥、通风及常温场所,否则应作相应防护处理。
电箱设在位置周围应有足够二人同时工作的空间和通道,不准堆放任何妨碍操作、维修的物品。
▲ 电箱内线路安装◎配电箱、开关箱内的电源开关、电器安装应牢固,不得歪斜松动。
连接导线采用绝缘导线,排列整齐不得有外露带电部位。
安装板上必须分别配置专用保护接零的端子板,每个接线桩≯2根线。
电箱开关箱内的工作零线应通过接线端子板连接,配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零,保护零线通过接线端子板连接。
箱中导线进出线口应在箱体下底面,进出线应加护套,分路成束,并做成防水弯。
进入开关箱电源线严禁用插销连接。
电气照明安装标准规范电气照明安装规范一、电气配管技术要求在进行电气配管前,需要准备好以下材料:1)钢管电线管:管壁厚均匀,焊缝均匀,无裂痕、砂眼、棱眼、棱刺和凹扁现象,有产品合格证和材质化验报告。
2)管箍(束结):使用通丝的丝扣清晰不乱扣,镀锌完整,无剥落,无裂痕,两端光滑无毛刺,有产品合格证。
3)铁制的灯头盒、开关盒、接线盒等板材:不小于1.2mm,镀锌层无脱落,无变形开焊,敲落孔洞完整无缺,面板安装孔与地线焊接脚齐全,有产品合格证。
4)圆、扁、角槽钢等材质:符合国家标准,并有产品合格证。
5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等:采用镀锌件。
在管路的敷设方面,需要注意以下事项:1)所有管路选最近的路线敷设,应减少弯曲,埋入砼或墙体内表面层保护不小于15mm。
2)管路的连接采用丝扣连结,套丝不得乱丝,裸露丝不多于2-3mm,采用套管,套管长度宜为管外径1.5-3倍,管与管的对口处应位于套管中心,套管采用焊接时,焊缝应牢固严密,采用紧固螺钉连接时,螺钉应拧紧,在振动场所,紧定螺钉应有防松动措施。
3)管路水平敷设超过下列长度应加装接线盒,其位置应便于穿线:无弯时45m,有一个弯时30m,有2个弯时20m,有3个弯时12m。
管路垂直敷设时,据导线截面设置接线盒距离,并用卡箍固定导线:50mm2及以下30m,70—95mm2时20m,120-240mm2时为18m。
4)管与箱盒的连接:箱盒开孔应整齐,与管径相吻合,要求一管一孔,不得开长孔。
铁制箱、盒严禁电、气焊开孔,并应刷防腐漆,定型的箱、盒敲落,大管径小,周边缝隙应用橡皮垫封堵。
管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上,管口与落孔不得有焊接,进入箱、盒的管口应小于5mm,用梳扣锁紧管口,管口丝扣露出2-4扣,两根以上管入箱、盒要长短一致,间距均匀,排齐整。
5)箱、盒定位:固定箱、盒要求平整牢固,坐标正确,现浇砼墙的箱、盒加支铁固定,将盒内、箱内管口及箱、盒封堵,以防砂浆进入。
电气照明安装规范《一》电气照明安装工艺一、电气配管技术要求1.施工前材料的准备:1)钢管电线管壁厚均匀,焊缝均匀,无裂痕、砂眼、棱眼、棱刺和凹扁现象,有产品合格证和材质化验报告。
2)管箍(束结)使用通丝的丝扣清晰不乱扣,镀锌完整,无剥落,无裂痕,两端光滑无毛刺,有产品合格证。
3)铁制的灯头盒、开关盒、接线盒等板材不小于1.2mm,镀锌层无脱落,无变形开焊,敲落孔洞完整无缺,面板安装孔与地线焊接脚齐全,有产品合格证。
4)圆、扁、角槽钢等材质应符合国家标准,并有产品合格证。
5)螺丝、螺栓、膨胀螺栓、螺母、垫圈等采用镀锌件。
2.管路的敷设:1)所有管路选最近的路线敷设,应减少弯曲,埋入砼或墙体内表面层保护不小于15mm。
2)管路的连接采用丝扣连结,套丝不得乱丝,裸露丝不多于2-3mm,采用套管,套管长度宜为管外径1.5-3倍,管与管的对口处应位于套管中心,套管采用焊接时,焊缝应牢固严密,采用紧固螺钉连接时,螺钉应拧紧,在振动场所,紧定螺钉应有防松动措施。
3)管路水平敷设超过下列长度应加装接线盒,其位置应便于穿线,无弯时45m,有一个弯时30m,有2个弯时20m,有3个弯时12m。
管路垂直敷设时,据导线截面设置接线盒距离,并用卡箍固定导线,50mm2及以下30m,70—95mm2时20m,120-240mm2时为18m。
4)管与箱盒的连接。
箱盒开孔应整齐,与管径相吻合,要求一管一孔,不得开长孔。
铁制箱、盒严禁电、气焊开孔,并应刷防腐漆,定型的箱、盒敲落,大管径小,周边缝隙应用橡皮垫封堵。
管口入箱、盒、暗配管可用跨接地线焊接固定在盒、箱棱边上,管口与落孔不得有焊接,进入箱、盒的管口应小于5mm,用梳扣锁紧管口,管口丝扣露出2-4扣,两根以上管入箱、盒要长短一致,间距均匀,排齐整。
5)箱、盒定位。
固定箱、盒要求平整牢固,坐标正确,现浇砼墙的箱、盒加支铁固定,将盒内、箱内管口及箱、盒封堵,以防砂浆进入。
GB50259-96电气装置安装工程电气照明装置施工及验收规范(pdf 9页)电气装置安装工程电气照明装置施工及验收规范Code for construction and acception of electric lighting device electric equipment installation engineering GB 50259 一96 主编部门:中华人民共和国电力工业部批准部门:中华人民共和国建设部施行日期: 1 9 9 7 年 2 月 1 日关于发布国家标准《电气装置安装工程1KV 及以下配线工程施工及验收规范》、《电气装置安装工程电气照明装置施工及验收规范》的通知建标[1996]475 号根据国家计委计综[1986]2630 号和建设部(90)建标技字第 4 号文的要求,由电力工业部会同有关部门共同修订的《电气装置安装工程1KV 及以下配线工程施工及验收规范》和《电气装置安装工程电气照明装置施工及验收规范》,已经有关部门会审。
现批准《电气装置安装工程1KV 及以下配线工程施工及验收规范》GB50258 -96 和《电气装置安装工程电气照明装置施工及验收规范》1.0.5 设备及器材到达施工现场后,应按下列要求进行检查:1.0.5.1 技术文件应齐全。
1.0.5.2 型号、规格及外观质量应符合设计要求和本规范的规定。
1.0.6 施工中的安全技术措施,应符合本规范和国家现行的标准及产品技术文件的规定。
1.0.7 电气照明装置施工前,建筑工程应符合下列要求:1.0.7.1 对灯具安装有妨碍的模极、脚手架应拆除;1.0.7.2 顶棚、墙面等抹灰工作应完成,地面清理工作应结束。
1.0.8 电气照明装置施工结束后,对施工中造成的建筑物、构筑物局部破损部分,应修补完整。
1.0.9 当在砖石结构中安装电气照明装置时,应采用预埋吊钩、螺栓、螺钉、膨胀螺栓、尼龙塞或塑料塞固定;严禁使用木楔。
施工现场临时用电配电箱、电缆、照明规范规定为贯彻国家安全生产的法律法规,执行施工现场临时用电安全技术规范JGJ46-2005标准,落实公司安全生产管理制度,保障项目施工现场用电安全,防止触电和电气火灾事故发生,制定施工现场临时用电规定。
(凡地方有要求的,可以执行地方要求)■施工现场用电要求◎采用三级配电系统;◎采用TN-S接地保护系统;◎采用二级漏电保护系统;◎实行一机一闸一箱一漏制。
1、配电箱和开关箱的配置使用规范■ 配电箱◎ 一级总箱配置计量表、电流电压表、电源总隔离开关分路隔离开关、漏电开关,接地接零排。
◎ 二级配电箱具备电源总隔离开关,分路隔离开关,断路器插座应按规定的位置紧固在绝缘板上,不得歪斜和松动。
◎ 三级末端开关移动箱必须设置隔离开关,漏电保护器(动作电流30mA或15m动作时间0.1S)N排,PE排进出线卡,电器元件必须固定在绝缘板上。
开关箱配置使用规范◎配电系统应设置总配电箱和分配电箱实行分段分层面配电。
分配电箱距离不大于30m。
开关箱用于控制固定式设备水平距离不大于3m。
◎动力配电箱与照明电箱宜分别设置。
若合置在同一个配电箱内,动力和照明线应分路设置。
▲ 三级动力箱◎开关应由三级电箱配电。
配电箱的总回路和分路必须装有明显断开点。
◎配电箱、开关箱应设在干燥、通风及常温场所,否则应作相应防护处理。
电箱设在位置周围应有足够二人同时工作的空间和通道,不准堆放任何妨碍操作、维修的物品。
▲ 电箱内线路安装◎配电箱、开关箱内的电源开关、电器安装应牢固,不得歪斜松动。
连接导线采用绝缘导线,排列整齐不得有外露带电部位。
安装板上必须分别配置专用保护接零的端子板,每个接线桩≯2根线。
电箱开关箱内的工作零线应通过接线端子板连接,配电箱、开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须保护接零,保护零线通过接线端子板连接。
箱中导线进出线口应在箱体下底面,进出线应加护套,分路成束,并做成防水弯。
